规格表

※除标准型号外，还提供免费追加加工服务，详情请见>>>点击此处

■规格表

＊1.一端带连接器，另一端直接切断。请根据接线图正确接线。
＊2.两端带连接器，推荐与③米思米连接器端子台搭配使用。

外
形
示
意
图

①一端带连接器

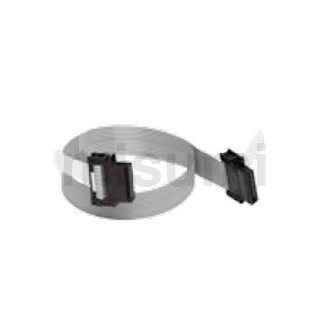

②两端带连接器

③适用端子台

※适用于两端带连接器产品

PLC型号

连接器

类型

电缆
类型

指定长度
(m)

接线·
线色图

类型

电缆
类型

指定长度
(m)

接线·
线色图

型号

基本模块

FX3UC-16MT/D
FX3UC-32MT/D
FX3UC-64MT/D
FX3UC-96MT/D
FX3UC-32MT-LT
FX2NC-16MT
FX2NC-32MT
FX2NC-64MT
FX2NC-96MT
FX1NC-16MT
FX1NC-32MT

MIL20芯

GPP-F2S

WA
带屏蔽

WE
无屏蔽

0.2～50
指定单位
0.1m

>>点击此处

GPP-F2D

WA
带屏蔽

WE
无屏蔽

0.2～50
指定单位
0.1m

>>点击此处

MWS-M20-HT20
(>>点击此处)

增设模块

FX2NC-16EX
FX2NC-32EX
FX2NC-16EYT
FX2NC-32EYT

定位模块

FX2N-10GM
FX2N-20GM

脉冲输出块

FX2N-10PG

＊3.一端带连接器，另一端套号码管，并且接Y端子。号码管内容请见印字表。
＊4.一端带连接器，另一端套号码管。号码管内容请见印字表。

外
形
示
意
图

④带Y形端子

⑤套号码管

PLC型号

连接器

类型

电缆类型

指定长度
(m)

印字表

类型

电缆类型

指定长度
(m)

印字表

基本模块

FX3UC-32MT/D
FX3UC-32MT-LT
FX2NC-32MT
FX1NC-32MT

输入

MIL20芯

GPP-F5Y

WA
带屏蔽

WE
无屏蔽

0.2～50
指定单位
0.1m

>>点击此处

GPP-F5T

WA
带屏蔽

WE
无屏蔽

0.2～50
指定单位
0.1m

>>点击此处

输出

GPP-F6Y

GPP-F6T

FX3UC-16MT/D
FX2NC-16MT
FX1NC-16MT

输入

GPP-F7Y

GPP-F7T

输出

GPP-F8Y

GPP-F8T

FX3UC-64MT/D
FX2NC-64MT

输入1

GPP-F9Y

GPP-F9T

输出1

GPP-F22Y

GPP-F22T

输入2

GPP-F23Y

GPP-F23T

输出2

GPP-F24Y

GPP-F24T

FX3UC-96MT/D
FX2NC-96MT

输入1

GPP-F25Y

GPP-F25T

输出1

GPP-F26Y

GPP-F26T

输入2

GPP-F27Y

GPP-F27T

输出2

GPP-F28Y

GPP-F28T

输入3

GPP-F29Y

GPP-F29T

输出3

GPP-F32Y

GPP-F32T

增设模块

FX2NC-16EX

GPP-F33Y

>>点击此处>

GPP-F33T

>>点击此处

FX2NC-32EX

输入1

GPP-F34Y

GPP-F34T

输入2

GPP-F35Y

GPP-F35T

FX2NC-16EYT

GPP-F36Y

GPP-F36T

FX2NC-32EYT

输出1

GPP-F37Y

GPP-F37T

输出2

GPP-F38Y

GPP-F38T

定位模块

FX2N-10GM

输入输出1

GPP-F39Y

GPP-F39T

输入输出2

GPP-F42Y

GPP-F42T

FX2N-20GM

输入输出1

GPP-F43Y

GPP-F43T

输入输出2

GPP-F44Y

GPP-F44T

输入输出3

GPP-F45Y

GPP-F45T

输入输出4

GPP-F46Y

GPP-F46T

脉冲输出块

FX2N-10PG

GPP-F47Y

GPP-F47T
