指示表 杠杆式 -513系列 水平型
商品
评价
详情
  • 指示表 杠杆式 -513系列 水平型
  • 指示表 杠杆式 -513系列 水平型
限时特价
当天发货
可按购买数量进行折扣

指示表 杠杆式 -513系列 水平型

型号:
重选 重新选择型号
型号:
请确定型号 确定型号
查看产品详细规格查看规格
产品3d预览预览
收藏商品收藏
原价:
单价(未税):
购买条件:
发货日:
商品评价(0)
查看全部
写评价
基本信息
规格/价格
特征/使用事例
FAQ
●可以方便的测量普通指示表难以测量的凹面
●采用非分离结构实现测量方向自动返转
●由于表盘带O型圈的镜片一体式设计,指示表具有防水性能
●有防眩平面镜片带有防划涂层
产品概述
三丰品牌杠杆表以其卓越的品质活跃在用户现场,受到全球用户的热烈好评。
最新款杠杆表升级后更提高了三丰杠杆表的耐用性、灵敏性以及可视性。

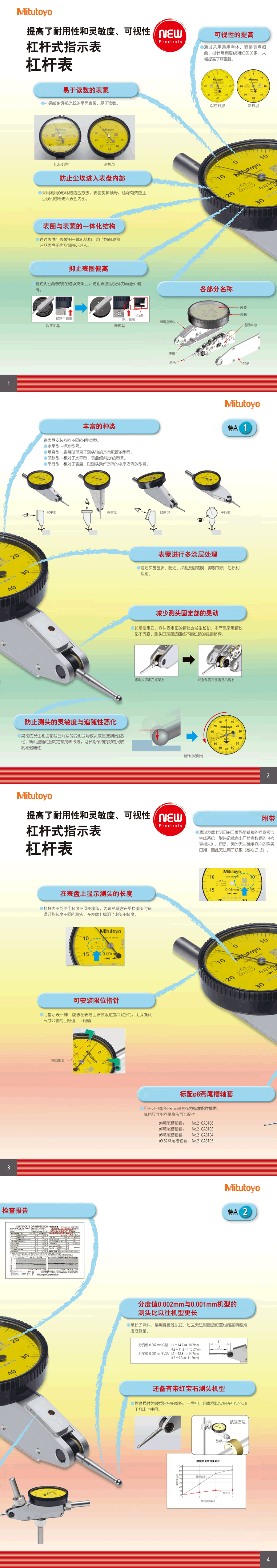

产品特点
防止尘埃进入表盘内部的设计
采用O型圈密闭,使得表圈旋转顺滑的同时可以有效防止尘埃和油从缝隙渗入表盘内部

表圈与表蒙一体化结构
表圈与表蒙为一体化结构,防止切削液和油从表盘正面及缝隙进入


513-445-10E

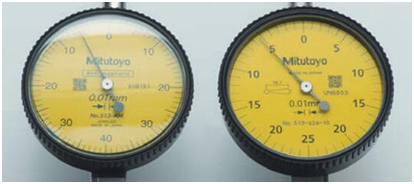

易于度数的表蒙(左边为老款,右边为新款)
易于读数的表蒙

表蒙进行多涂层处理
通过硬质、防污、抑制反射的镀膜技术,防止表蒙出现划痕、污损和反光

表盘显示测头长度
杠杆表规格不同使用的测头长度不同,为避免订错测头,在表盘标记了测头长度
测头长度

减少测针固定部位松动的设计
杠杆表的测针固定部位在长期使用后会发生松动。
三丰杠杆表采用螺纹部不外露,测针固定部的螺丝不易松动的独创结构
螺丝固定
规格概述
基本套装513-424-10E
附加套装513-424-10A
全套套装513-424-10T

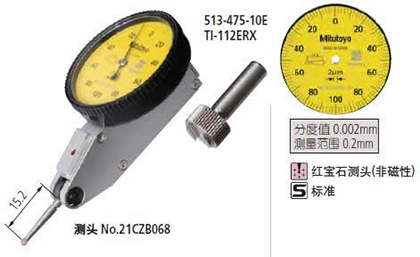

513-424-10E
基本套装513-404-10E
附加套装513-404-10A
全套套装513-404-10T
513-404-10E

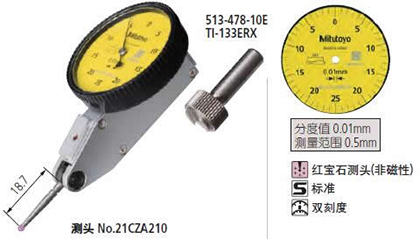

基本套装513-478-10E
513-478-10E
基本套装513-466-10E
513-466-10E
基本套装513-464-10E
513-464-10E

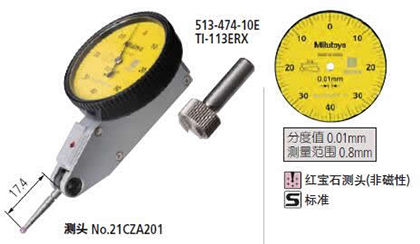

基本套装513-474-10E
513-474-10E
基本套装513-414-10E
附加套装513-414-10A
全套套装513-414-10T
513-414-10E
基本套装513-415-10E
附加套装513-415-10A
全套套装513-415-10T
513-415-10E

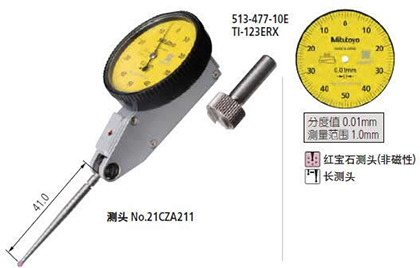

基本套装513-477-10E
513-477-10E
基本套装513-475-10E
513-475-10E
基本套装513-426-10E
附加套装513-426-10A
513-426-10E
基本套装513-425-10E
附加套装513-425-10A
513-425-10E
基本套装513-405-10E
附加套装513-405-10A
全套套装513-405-10T
513-405-10E

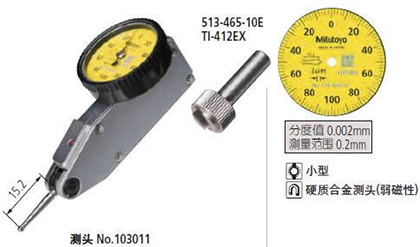

基本套装513-465-10E
513-465-10E
基本套装513-401-10E
513-401-10E
基本套装513-471-10E
513-471-10E
注意:基本套装(-10E结尾)和附加套装(-10A结尾)以及全套套装(-10T)区别请参考“规格/价格”一览表内容
使用案例
安装在高度尺上可以用来测量工件加工平面的跳动

使用案例

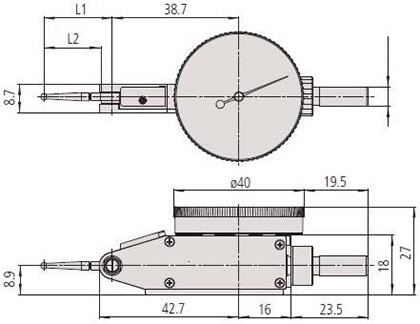

尺寸图
型号L1长度(mm)L2长度(mm)
513-401-10E14.711.2
513-471-10E
513-405-10E18.715.2
513-425-10E
513-475-10E
513-404-10E20.917.4
513-474-10E
513-424-10E22.218.7
513-426-10E
513-478-10E
513-414-10E37.433.9
513-415-10E44.541
513-477-10E
测头选型表
各款杠杆表对应的可用测头请参考如下表格来选型
杠杆表测针长度
L2(mm)
测头种类选型
φ0.5钢φ0.7钢φ1硬质合金φ2硬质合金φ2红宝石φ3硬质合金
513-304GE6.5--102824102825-102826
513-401-10E,513-471-10E11.219054719054810301710301021CZA209103018
513-405-10E,513-425-10E
513-465-10E,513-455-10E
513-475-10E,513-485-10E
15.2--13131410301121CZB068131315
513-404-10E,513-464-10E
513-444-10E,513-454-10E
513-484-10E,513-474-10E
17.419054919055010301310300621CZA201103014
513-424-10E,513-456-10E,513-466-10E
513-426-10E,513-478-10E,,513-486-10E
18.719065419065313755813755721CZA210137559
513-414-10E33.9--131316131324-131317
513-415-10E,513-477-10E41.019065619065513623513601321CZA211136236
注意:附加套装(-10A结尾)和全套套装(-10T)已经包含了φ1和φ3的测针,请在选配测针前确认杠杆表套装内容
规格表
各款杠杆表套装参数请参考如下表格,套装具体内容请参考右侧套装配置图
尺寸图尺寸图
注1:重量中不包括带有φ8燕尾槽的轴套
注2:测针替换后,需要使用校准器进行校正。由于破损而更换测针时,内部零件可能会破损,如运行不良的情况下,需进行维修

尺寸图
尺寸图
型号L1长度(mm)L2长度(mm)
513-401-10E14.711.2
513-471-10E
513-405-10E18.715.2
513-425-10E
513-475-10E
513-404-10E20.917.4
513-474-10E
513-424-10E22.218.7
513-426-10E
513-478-10E
513-414-10E37.433.9
513-415-10E44.541
513-477-10E
关于此商品的常见问题 (FAQ)
购买的三丰杠杆表,测头想要换更细的测头或者其他材质测头,具体型号如何确定?
请参考本产品页面的基本信息页面中测头选型表来确定具体测头型号,部分杠杆表有对应的φ0.5硬质合金测头。
三丰杠杆表可以防尘,是否具有防水功能?防水等级多少?
三丰杠杆表外壳和表蒙是一体化结构,可以防止切削液和油污从表盘上或者间隙渗入内部,但是不是完全防水规格,请不要在有水溅或有水的环境下使用。
三丰杠杆表适用的磁性表座或者高度尺,有具体要求吗?是否一定要配套三丰产品?
三丰杠杆表可以配在其他有相应夹持功能的磁性表座和高度尺,但是为了提高测量精度和稳定,推荐购买三丰配套产品。
