产品概述
简洁的机身设计与令人惊艳的表现力。
拥有5大系列产品、可满足各种现场需求的强大产品阵容。
1、GT27系列搭载多点触摸/手势功能的型号
2、GT25系列高性价的中端型号
3、GT23系列性能与价格兼备的型号
4、GT21系列凝聚显示器的核心功能
5、GS系列方便小型设备的设计与安装

<全家福>
全家福
产品特点
GT27系列特点:备份/恢复功能解决可编程控制器发生故障时的问题!
可将可编程控制器CPU等的程序、参数等数据保存(备份)到触摸屏的SD存储卡、USB存储器。当可编程控制器故障时,可批量写回(恢复)程序。
GT27系列特点

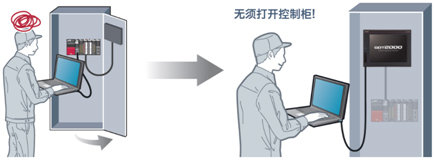

GT25系列特点:FA透明传送功能让调试作业更顺畅!
连接GOT前面USB接口与计算机,可通过GOT对FA机器进行编程、启动和调整等操作,省去了打开控制柜、更换电缆的麻烦。
GT25系列特点
GT23系列特点:系统桌面启动器功能,轻松掌握可编程控制器系统的状态!
"以图形的形式显示与GOT连接的可编程控制器系统的系统配置图,轻松确认模块状态。"
"此外,触摸各模块后,可启动其对应的扩展功能,便于系统维护、缩短故障时间。"
GT23系列特点

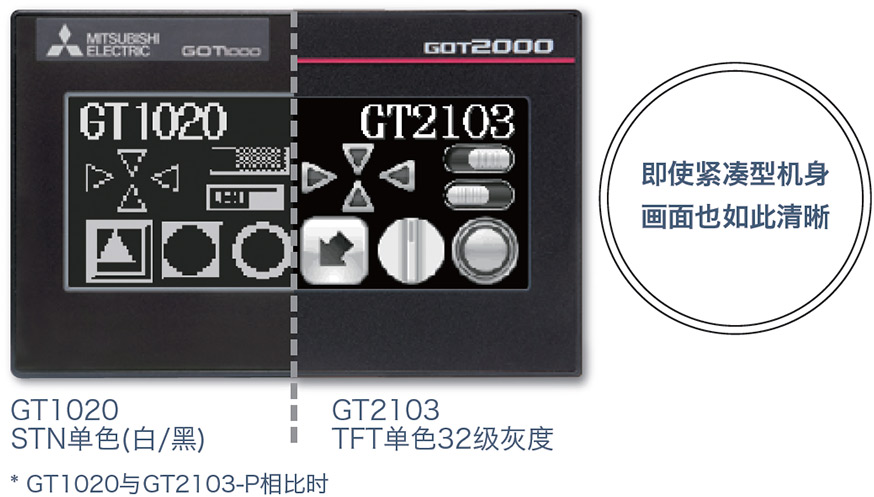

GT21系列特点:高清液晶画面!
搭载TFT单色32级灰度的高分辨率液晶屏,紧凑型机身设计且显示效果清晰。
GT21系列特点

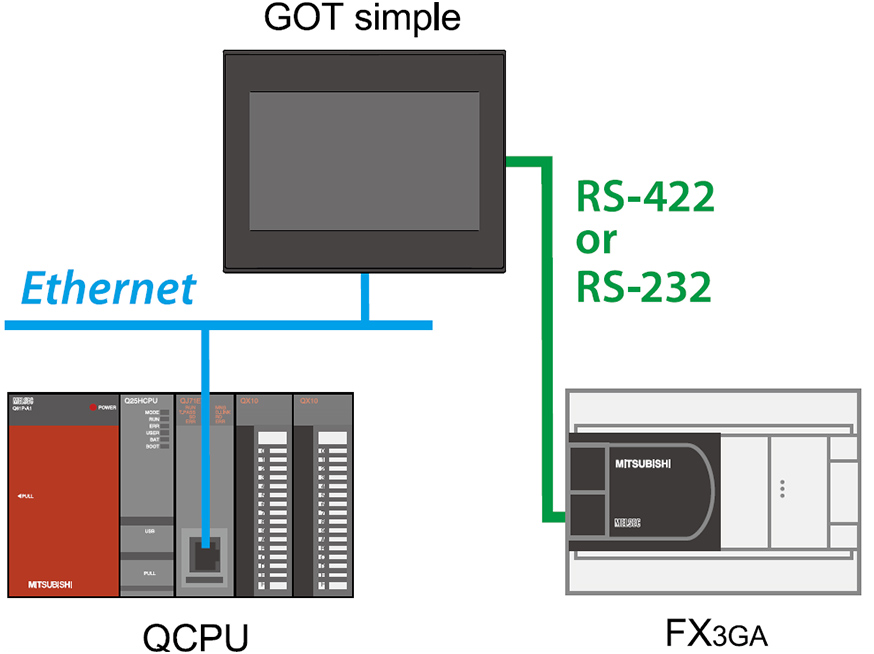

GS系列特点:可通过GS对所连接的FA设备进行控制!
1台GS系列触摸屏最大可实现2通道同时控制FA设备,另外只需对绘图软件GT Works3+plus进行设定,还可实现所连接设备间的数据传送。
GS系列特点
尺寸图
(单位:mm)

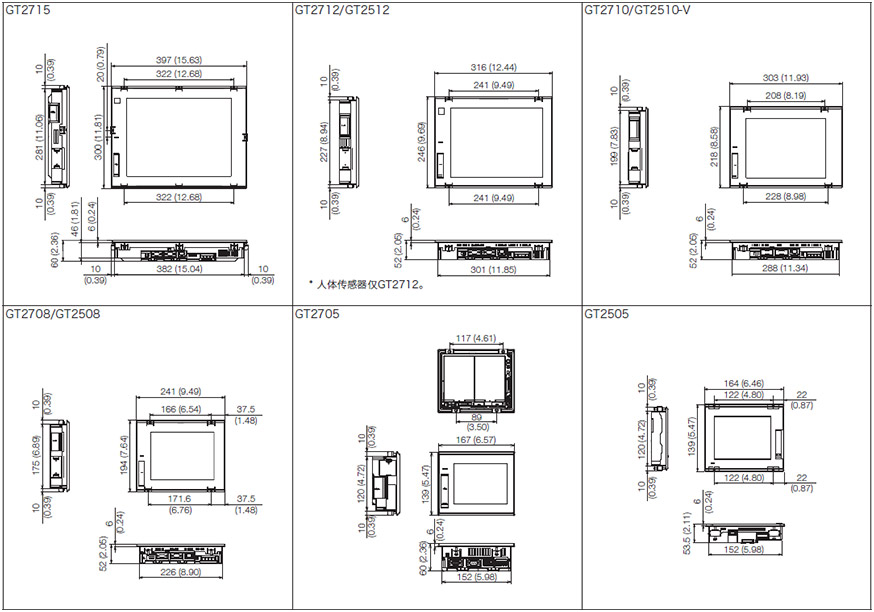

GT27/GT25系列尺寸图
GT27/GT25系列尺寸图

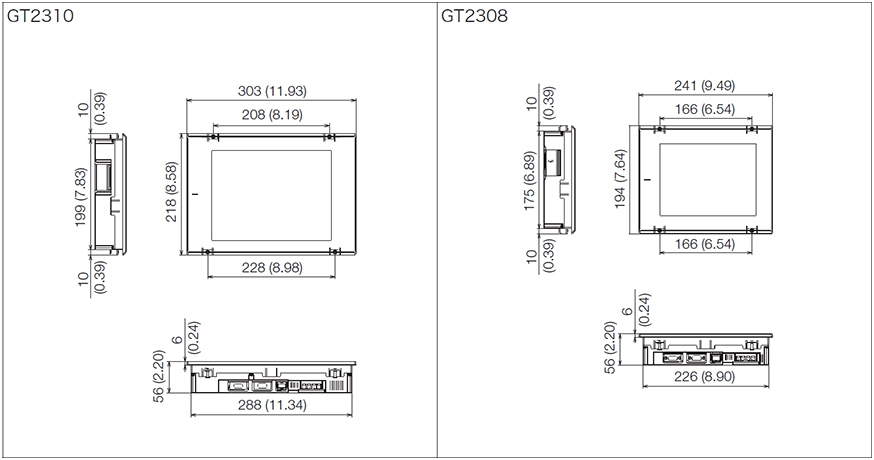

GT23系列尺寸图
GT23系列尺寸图

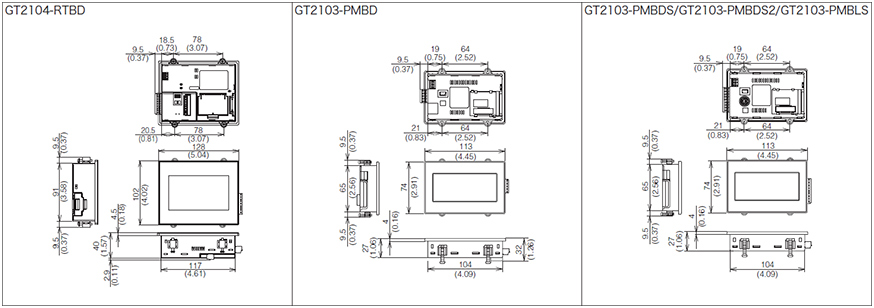

GT21系列尺寸图
GT21系列尺寸图
GS系列尺寸图

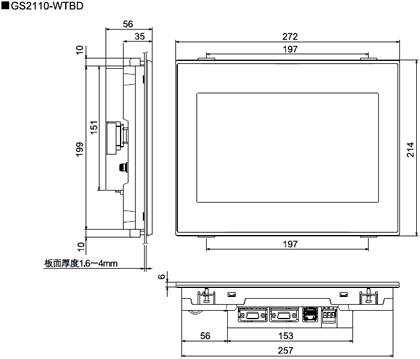

GS2110-WTBD

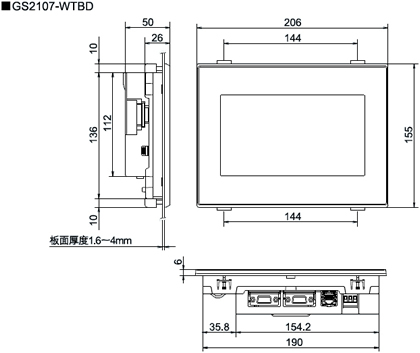

GS2107-WTBD

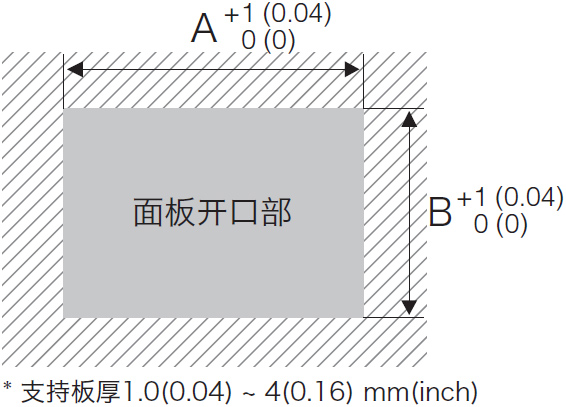

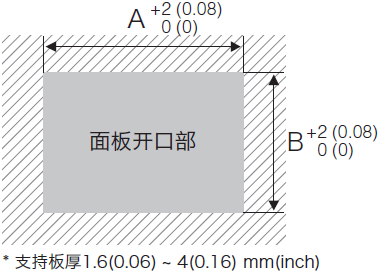

面板开口尺寸表
系列画面尺寸型号AB开孔图
GT27
GT25
15英寸GT2715383.5282.5
GT27/GT25/GT23/GS
GT27/GT25/GT23/GS


GT21
GT21
12.1英寸GT2712
GT2512
302228
10.4英寸GT2710
GT2510-V
289200
8.4英寸GT2708
GT2508
227176
5.7英寸GT2705
GT2505
153121
GT2310.4英寸GT2310289200
8.4英寸GT2308227176
GT214.3英寸GT210411892
3.8英寸GT210310566
GS10英寸GS2110-WTBD258200
7英寸GS2108-WTBD191137
规格概述
G27外观(前面)
GT27外观前面
1. 人体传感器
人一靠近就能自动检测并显示画面。*仅GT2715、GT2712

2.USB接口:USB device(USB Mini-B)
可连接计算机传送数据。*标准款在前面、白色款在背面

3. USB接口:USB host(USB-A)*1
可通过USB存储器传送工程数据或读取日志数据等GOT数据,也可连接USB鼠标、键盘、条形码阅读器*2、RFID阅读器*2使用。
*1 白色款在背面
*2 仅支持USB键盘(HID)的机种

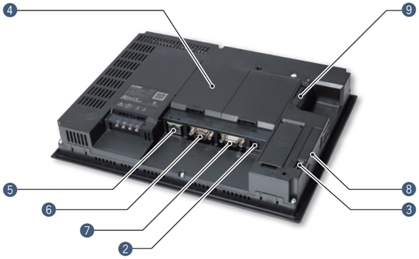

G27外观(背面)
GT27外观背面
4. 扩展接口
可安装通讯模块和选项模块。

5. 以太网接口
最多可同时连接4种不同制造商的FA机器,也可连接支持CC-Link IE现场网络Basic的机器。

6. RS-232接口
可连接各种FA机器、条形码阅读器、串行打印机。

7.RS-422/485接口
可连接各种FA机器、条形码阅读器。

8. 侧面接口
可安装无线局域网通讯模块。

9. SD存储卡接口
可保持报警和日志数据等大量数据。

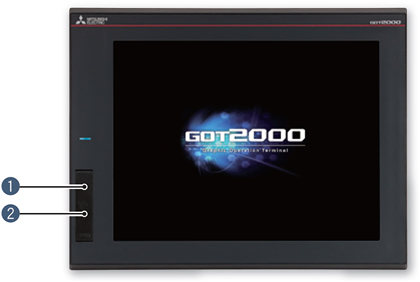

G25外观(前面)
GT25外观前面
1. USB接口:USB device(USB Mini-B)
可连接计算机传送数据。*标准款在前面、白色款在背面

2. USB接口:USB host(USB-A)*1
可通过USB存储器传送工程数据或读取日志数据等GOT数据,也可连接USB鼠标、键盘、条形码阅读器*2、RFID阅读器*2使用。
*1 白色款在背面
*2 仅支持USB键盘(HID)的机种

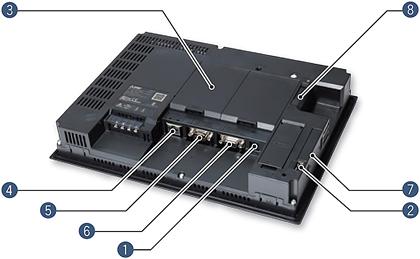

G25外观(背面)
GT25外观背面
3. 扩展接口
可安装通讯模块和选项模块。

4. 以太网接口
最多可同时连接4种不同制造商的FA机器,也可连接支持CC-Link IE现场网络Basic的机器。

5. RS-232接口
可连接各种FA机器、条形码阅读器、串行打印机。

6. RS-422/485接口
可连接各种FA机器、条形码阅读器。

7. 侧面接口
可安装无线局域网通讯模块。

8. SD存储卡接口
可保持报警和日志数据等大量数据。

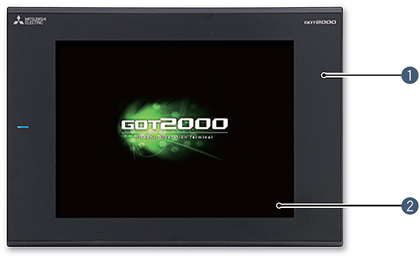

G23外观(前面)
GT23外观前面
1. 简约设计
为配合各种场景下的使用,摒弃了所有无意义的装饰,采用直线基调的简约设计。

2. 平面机身
表面采用平面设计,清洗方便。(USB接口在背面)

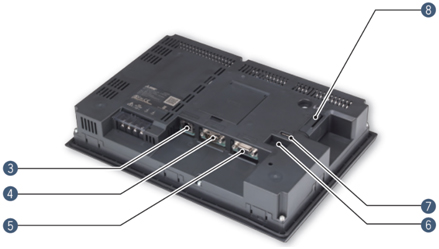

G23外观(背面)
GT23外观背面
3. 以太网接口
最多可同时连接2种不同制造商的FA机器。也可连接支持CC-Link IE现场网络Basic的机器。

4. RS-232接口
可连接各种FA机器、条形码阅读器、串行打印机。

5. RS-422/485接口
可连接各种FA机器、条形码阅读器

6. USB接口:USB device(USB Mini-B)
可连接计算机传送数据

7. USB接口:USB host(USB-A)
"可通过USB存储器传送工程数据或读取日志数据等GOT数据,也可连接USB鼠标、"
"键盘、条形码阅读器*、RFID阅读器*使用。"
* 仅支持USB键盘(HID)的机种

8. SD存储卡接口
可保持报警和日志数据等大量数据。

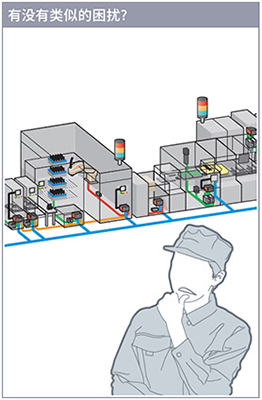

使用案例
案例1
案例1案例1案例1
想知道负责高、加速次数多的机械的老化程度! 无需连接计算机也可轻松掌握机械的老化程度并有效预防故障。
案例2
案例2案例2案例2

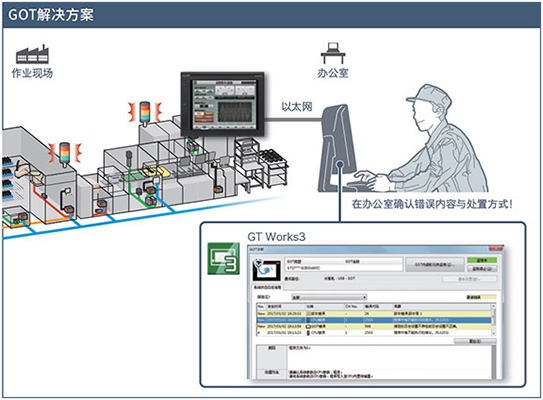

故障发生!必须立刻到作业现场确认现状。 没有在作业现场也可通过办公室的计算机的GT Works3确认GOT、CPU的状态。
可查出错误原因、详细的处置方式并迅速采取相应措施。
案例2
案例3案例3案例3
如何在食品加工的现场保持装置的清洁卫生? 从操作面板的背面进行安装,让操作面板与触摸面板间无缝结合。
无缝面板设计让湿布擦拭、清洗更方便,使用过程中也可保持装置的清洁卫生。
以上案例有部分机型不适用,详情请查看目录!
相关产品
 123
名称FX3U系列PLC基本单元MELSEC-Q系列通信模块MY-GS系列微型功率继电器
型号FX3U-32MT/ES-AQJ61BT11NMY2N-GS DC24
照片FX3U-32MT/ES-AQJ61BT11NMY2N-GS DC24

适用触摸屏
系列型号
QCPU连接用/
GOT间连接用线束
QCPU连接延长用/
GOT间连接延长用线束
RS-422转换用线束RS-422通讯FXCPU直连用/
FXCPU通讯功能扩展板用线束
RS-232通讯
Q/LCPU直连线束
RS-232通讯
FXCPU通讯功能扩展板用
/特殊适配器用线束
RS-232通讯
PC连接用/CC-Link连接用线束
USB电缆
GT27
GT25
M-GT15-QC30B(3m)M-GT15-QC300BS(30m)M-FA-CNV2402CBL(0.2m)M-GT01-C30R4-8P(3m)M-GT01-C30R2-6P(3m)M-GT01-C30R2-9S(3m)M-GT09-C30R2-9P(3m)M-GT09-C30USB-5P(3m)
GT23
GT16M-GT15-QC30B(3m)M-GT15-QC300BS
(30m)

GT14
GT2104-RTBD  M-FA-CNV2402CBL(0.2m)M-GT10-C30R4-8P(3m)
GT2103-PMBDS  M-GT01-C30R4-8P(3m)M-GT10-C30R2-6P(3m)M-GT01-C30R2-9S(3m)M-GT09-C30R2-9P(3m)M-GT09-C30USB-5P(3m)
GT2103-PMBD   M-GT01-C30R2-6P(3m)
GT2103-PMBDS2





规格表
GT27系列规格表
项目规格
GT2715-XTBA
GT2715-XTBD
GT2712-STBA
GT2712-STBD
GT2712-STWA
GT2712-STWD
GT2710-STBA
GT2710-STBD
显示部*1*2显示器类型TFT彩色液晶屏
画面尺寸15英寸12.1英寸10.4英寸
分辨率XGA:1024×768点SVGA:800×600点
显示尺寸304.1(W)×228.1(H)mm246(W)×184.5(H)mm211.2(W)×158.4(H)mm
显示字符数16点阵标准字体时:64字×48行(全角)
12点阵标准字体时:85字×64行(全角)
16点阵标准字体时:50字×37行(全角)
12点阵标准字体时:66字×50行(全角)
显示颜色65536色
亮度调节32级
背光灯LED(不可更换)
背光灯寿命*4约60000小时(环境温度25℃、显示亮度50%时的时间)
触摸面板*3*11方式模拟电阻膜方式
键尺寸最小2×2点*8(每键)
同时按下最大2点
寿命100万次以上(操作力度在0.98N以下)
面板颜色
人体传感器检测距离1m-
检测温度人体温度和周围温度之间的温差在4℃以上-
用户存储器用户存储器容量存储用存储器(ROM)*12:57MB
动作用存储器(RAM):128MB
寿命(写入次数)10万次
内部时钟精度 ±90秒/月(环境温度25℃)
电池 GT11-50BAT型锂电池
备份对象SRAM数据、时钟数据、系统状态日志数据
寿命约5年(环境温度25℃)
内置接口RS-2321ch 传送速度:115200/57600/38400/19200/9600/4800bps 接口形状:D-sub 9针(公)
RS-422/4851ch 传送速度:115200/57600/38400/19200/9600/4800bps 接口形状:D-sub 9针(母)
以太网1ch 数据传送方式:100BASE-TX/10BASE-T 接口形状:RJ-45(模块插头)
USB(host)2ch(前面/背面)1ch(背面)2ch(前面/背面)
最大传送速度:High-Speed 480Mbps 接口形状:USB-A
USB(device)1ch(前面)1ch(背面)1ch(前面)
最大传送速度:High-Speed 480Mbps 接口形状:USB Mini-B
SD存储卡*121ch 支持SDHC(最大32GB)
扩展接口*7用于安装通讯模块/选项模块
扩展辅助接口用于安装选项模块
侧面接口用于安装通讯模块
蜂鸣器输出 单音(音程、音长可调整)
POWER LED 发光色:2色(蓝色、橙色)
保护结构*5 正面:IP67F*6*9 柜内:IP2X
支持软件包 GT Works3 Version1.180N以上

项目规格
GT2710-VTBA
GT2710-VTBD
GT2710-VTWA
GT2710-VTWD
GT2708-STBA
GT2708-STBD
GT2708-VTBA
GT2708-VTBD
GT2705-VTBD
显示部*1*2显示器类型TFT彩色液晶屏
画面尺寸10.4英寸8.4英寸5.7英寸
分辨率VGA:640×480点SVGA:800×600点VGA:640×480点
显示尺寸211.2(W)×158.4(H)mm170.9(W)×128.2(H)mm115.2(W)×86.4(H)mm
显示字符数16点阵标准字体时:40字×30行(全角)
12点阵标准字体时:53字×40行(全角)
16点阵标准字体时:50字×37行(全角)
12点阵标准字体时:66字×50行(全角)
16点阵标准字体时:40字×30行(全角)
12点阵标准字体时:53字×40行(全角)
显示颜色65536色
亮度调节32级
背光灯LED(不可更换)
背光灯寿命*4约60000小时(环境温度25℃、显示亮度50%时的时间)
触摸面板*3*11方式模拟电阻膜方式
键尺寸最小2×2点*8(每键)
同时按下最大2点
寿命100万次以上(操作力度在0.98N以下)
面板颜色
人体传感器检测距离-
检测温度-
用户存储器用户存储器容量存储用存储器(ROM)*12:57MB
动作用存储器(RAM):128MB
存储用存储器(ROM)*12:32MB
动作用存储器(RAM):80MB
寿命(写入次数)10万次
内部时钟精度 ±90秒/月(环境温度25℃)
电池 GT11-50BAT型锂电池
备份对象SRAM数据、时钟数据、系统状态日志数据
寿命约5年(环境温度25℃)
内置接口RS-2321ch 传送速度:115200/57600/38400/19200/9600/4800bps 接口形状:D-sub 9针(公)
RS-422/4851ch 传送速度:115200/57600/38400/19200/9600/4800bps 接口形状:D-sub 9针(母)
以太网1ch 数据传送方式:100BASE-TX/10BASE-T 接口形状:RJ-45(模块插头)
USB(host)2ch(前面/背面)1ch(背面)2ch(前面/背面)
最大传送速度:High-Speed 480Mbps 接口形状:USB-A
USB(device)1ch(前面)1ch(背面)1ch(前面)
最大传送速度:High-Speed 480Mbps 接口形状:USB Mini-B
SD存储卡*121ch 支持SDHC(最大32GB)
扩展接口*7用于安装通讯模块/选项模块
扩展辅助接口用于安装选项模块-
侧面接口用于安装通讯模块
蜂鸣器输出 单音(音程、音长可调整)
POWER LED 发光色:2色(蓝色、橙色)
保护结构*5 正面:IP67F*6*9 柜内:IP2X
支持软件包 GT Works3 Version1.180N以上
*1 基于液晶面板的特性,有时会出现亮点(常亮的点)和暗点(常暗的点)。液晶面板由大量显示元件构成,无法100%确保不出现亮点和暗点。
此外,由于液晶面板的个体差异,可能会出现色调不同、亮度不均和闪烁等现象。这些现象并非是产品不良或故障,而是产品特性,敬请谅解。
*2 受到振动、冲击或者某特定显示的颜色的影响,都有可能导致画面闪烁。
*3 使用触控笔时的寿命为10万次。请使用符合以下规格的产品。
·材质:聚缩醛树脂  ·前端半径:0.8mm以上
*4 使用GOT的屏保/背光灯关闭功能,可有效防止屏幕出现残影和延长背光灯寿命。
*5 不保证适合客户的所有环境。此外,在长期受到油、化学品影响的环境中或充满油雾的环境中可能会无法使用。
*6 对USB防护罩的[PUSH]记号进行压实、锁止操作后,即可符合IP67F。(在USB防护罩打开的状态下,保护结构为IP2X)
*7 在GT2705中,使用多个扩展模块、条形码阅读器、RFID控制器时,扩展模块、条形码阅读器和RFID控制器所使用电流值的合计必须在GT2705可供给的电流值以内。
关于详情,请参照GOT2000系列手册。
*8 可配置的最小尺寸。为安全使用,建议进行下列设置。
·按键尺寸:16×16点以上 ·按键的配置间隔:16点以上
*9 “IP67F”的末尾的“F”是表示耐油性的记号。记载在日本工业规格JIS C 0920的附带书中。
*10 仅GT27□□-□TWD(电源类型:DC24V)符合ATEX、KCs。
*11 请注意,对触摸面板端部(显示部的边缘部分)重复进行操作时,可能会导致GOT故障。
*12 请注意,如果在存储用存储器(ROM)及SD存储卡的数据写入过程中切断GOT的电源,可能会因为文件损坏而导致GOT无法正常动作。

GT25系列规格表
项目规格
GT2512-STBA
GT2512-STBD
GT2512F-STNA
GT2512F-STND
GT2510-VTBA
GT2510-VTBD
GT2510-VTWA
GT2510-VTWD
GT2510F-VTNA
GT2510F-VTND
显示部*1*2显示器类型TFT彩色液晶屏
画面尺寸12.1英寸10.4英寸
分辨率SVGA:800×600点VGA:640×480点
显示尺寸246(W)×184.5(H)mm211.2(W)×158.4(H)mm
显示字符数16点阵标准字体时:50字×37行(全角)
12点阵标准字体时:66字×50行(全角)
16点阵标准字体时:40字×30行(全角)
12点阵标准字体时:53字×40行(全角)
显示颜色65536色
亮度调节32级
背光灯LED(不可更换)
背光灯寿命*4约60000小时(环境温度25℃、显示亮度50%时的时间)
触摸面板*3*12方式模拟电阻膜方式
键尺寸最小2×2点*9(每键)
同时按下不可同时按下*5 (只可触摸1点)
寿命100万次以上(操作力度在0.98N以下)
面板颜色 --
用户存储器用户存储器容量存储用存储器(ROM)*13:32MB/动作用存储器(RAM):80MB
寿命(写入次数)10万次
内部时钟精度 ±90秒/月(环境温度25℃)
电池 GT11-50BAT型锂电池
备份对象SRAM数据、时钟数据、系统状态日志数据
寿命约5年(环境温度25℃)
内置接口RS-2321ch 传送速度:115200/57600/38400/19200/9600/4800bps 接口形状:D-sub 9针(公)
RS-422/4851ch 传送速度:115200/57600/38400/19200/9600/4800bps 接口形状:D-sub 9针(母)
以太网1ch 数据传送方式:100BASE-TX/10BASE-T 接口形状:RJ-45(模块插头)
USB(host)2ch(前面/背面)1ch(背面)2ch(前面/背面)1ch(背面)
最大传送速度:High-Speed 480Mbps 接口形状:USB-A
USB(device)1ch(前面)1ch(背面)1ch(前面)1ch(背面)
最大传送速度:High-Speed 480Mbps 接口形状:USB Mini-B
SD存储卡*131ch 支持SDHC(最大32GB)
扩展接口用于安装通讯模块/选项模块
侧面接口用于安装通讯模块
蜂鸣器输出 单音(音程、音长可调整)
POWER LED 发光色:2色(蓝色、橙色)
保护结构*6 正面:IP67F*7*10
柜内:IP2X
正面:IP67F*8*10
柜内:IP2X
正面:IP67F*7*10
柜内:IP2X
正面:IP67F*10
柜内:IP2X
正面:IP67F*8*10
柜内:IP2X
支持软件包 GT Works3 Version1.180N以上

项目规格
GT2508-VTBA
GT2508-VTBD
GT2508-VTWA
GT2508-VTWD
GT2508F-VTNA
GT2508F-VTND
GT2505-VTBD
显示部*1*2显示器类型TFT彩色液晶屏
画面尺寸8.4英寸5.7英寸
分辨率VGA:640×480点
显示尺寸170.9(W)×128.2(H)mm115.2(W)×86.4(H)mm
显示字符数16点阵标准字体时:40字×30行(全角)
12点阵标准字体时:53字×40行(全角)
显示颜色65536色
亮度调节32级
背光灯LED(不可更换)
背光灯寿命*4约60000小时(环境温度25℃、显示亮度50%时的时间)
触摸面板*3*12方式模拟电阻膜方式
键尺寸最小2×2点*9(每键)
同时按下不可同时按下*5 (只可触摸1点)
寿命100万次以上(操作力度在0.98N以下)
面板颜色 -
用户存储器用户存储器容量存储用存储器(ROM)*13:32MB/动作用存储器(RAM):80MB
寿命(写入次数)10万次
内部时钟精度 ±90秒/月(环境温度25℃)
电池 GT11-50BAT型锂电池
备份对象SRAM数据、时钟数据、系统状态日志数据
寿命约5年(环境温度25℃)
内置接口RS-2321ch 传送速度:115200/57600/38400/19200/9600/4800bps 接口形状:D-sub 9针(公)
RS-422/4851ch 传送速度:115200/57600/38400/19200/9600/4800bps 接口形状:D-sub 9针(母)
以太网1ch 数据传送方式:100BASE-TX/10BASE-T 接口形状:RJ-45(模块插头)
USB(host)2ch(前面/背面)1ch(背面)
最大传送速度:High-Speed 480Mbps 接口形状:USB-A
USB(device)1ch(前面)1ch(背面)1ch(前面)
最大传送速度:High-Speed 480Mbps 接口形状:USB Mini-B
SD存储卡*131ch 支持SDHC(最大32GB)
扩展接口用于安装通讯模块/选项模块-
侧面接口用于安装通讯模块-
蜂鸣器输出 单音(音程、音长可调整)
POWER LED 发光色:2色(蓝色、橙色)
保护结构*6 正面:IP67F*7*10
柜内:IP2X
正面:IP67F*10
柜内:IP2X
正面:IP67F*8*10
柜内:IP2X
正面:IP67F*7*10
柜内:IP2X
支持软件包 GT Works3 Version1.180N以上
*1 基于液晶面板的特性,有时会出现亮点(常亮的点)和暗点(常暗的点)。液晶面板由大量显示元件构成,无法100%确保不出现亮点和暗点。
此外,由于液晶面板的个体差异,可能会出现色调不同、亮度不均和闪烁等现象。这些现象并非是产品不良或故障,而是产品特性,敬请谅解。
*2 受到振动、冲击或者某特定显示的颜色的影响,都有可能导致画面闪烁。
*3 使用触控笔时的寿命为10万次。请使用符合以下规格的产品。
·材质:聚缩醛树脂 ·前端半径:0.8mm以上
*4 使用GOT的屏保/背光灯关闭功能,可有效防止屏幕出现残影和延长背光灯寿命。
*5 同时按压触摸面板2点或2点以上时,如果按压点的中心附近有开关,该开关可能会动作。因此,请勿同时按压触摸面板2点或2点以上。
*6 不保证适合客户的所有环境。此外,在长期受到油、化学品影响的环境中或充满油雾的环境中可能会无法使用。
*7 对USB防护罩的[PUSH]记号或是[PULL]记号进行压实、锁止操作后,即可符合IP67F。(在USB防护罩打开的状态下,保护结构为IP2X)
*8 贴上防护膜,即可符合IP67F。
*9 可配置的最小尺寸。为安全使用,建议进行下列设置。
·按键尺寸:16×16点以上 ·按键的配置间隔:16点以上
*10“ IP67F”的末尾的“F”是表示耐油性的记号。记载在日本工业规格JIS C 0920的附带书中。
*11 仅GT25□□-VTWD(电源类型:DC24V)符合ATEX、KCs。
*12 请注意,对触摸面板端部(显示部的边缘部分)重复进行操作时,可能会导致GOT故障。
*13 请注意,如果在存储用存储器(ROM)及SD存储卡的数据写入过程中切断GOT的电源,可能会因为文件损坏而导致GOT无法正常动作。

GT23系列规格表
项目规格
GT2310-VTBA
GT2310-VTBD
GT2308-VTBA
GT2308-VTBD
显示部*1*2显示器类型TFT彩色液晶屏
画面尺寸10.4英寸8.4英寸
分辨率VGA:640×480点
显示尺寸211.2(W)×158.4(H)mm170.9(W)×128.2(H)mm
显示字符数16点阵标准字体时:40字×30行(全角)
12点阵标准字体时:53字×40行(全角)
显示颜色65536色
亮度调节16级
背光灯LED(不可更换)
背光灯寿命*4约50000小时(环境温度25℃、显示亮度50%时的时间)
触摸面板*3*9方式模拟电阻膜方式
键尺寸最小2×2点*7(每键)
同时按下不可同时按下*5 (只可触摸1点)
寿命100万次以上(操作力度在0.98N以下)
面板颜色
用户存储器用户存储器容量存储用存储器(ROM)*10:9MB/动作用存储器(RAM):9MB
寿命(写入次数)10万次
内部时钟精度 ±90秒/月(环境温度25℃)
电池 GT11-50BAT型锂电池(选配件)
备份对象SRAM数据、时钟数据、系统状态日志数据
寿命约5年(环境温度25℃)
内置接口RS-2321ch 传送速度:115200/57600/38400/19200/9600/4800bps 接口形状:D-sub 9针(公)
RS-422/4851ch 传送速度:115200/57600/38400/19200/9600/4800bps 接口形状:D-sub 9针(母)
以太网1ch 数据传送方式:100BASE-TX/10BASE-T 接口形状:RJ-45(模块插头)
USB(host)1ch(背面)
最大传送速度:Full-Speed 12Mbps 接口形状:USB-A
USB(device)1ch(背面)
最大传送速度:Full-Speed 12Mbps 接口形状:USB Mini-B
SD存储卡*101ch 支持SDHC(最大32GB)
蜂鸣器输出 单音(音长可调整)
POWER LED 发光色:2色(蓝色、橙色)
保护结构*6 正面:IP67F*8 柜内:IP2X
支持软件包 GT Works3 Version1.180N以上

*1 基于液晶面板的特性,有时会出现亮点(常亮的点)和暗点(常暗的点)。液晶面板由大量显示元件构成,无法100%确保不出现亮点和暗点。
度不均和闪烁等现象。这些现象并非是产品不良或故障,而是产品特性,敬请谅解。
*2 受到振动、冲击或者某特定显示的颜色的影响,都有可能导致画面闪烁。
*3 使用触控笔时的寿命为10万次。请使用符合以下规格的产品。
·材质:聚缩醛树脂 ·前端半径:0.8mm以上
*4 使用GOT的屏保/背光灯关闭功能,可有效防止屏幕出现残影和延长背光灯寿命。
*5 同时按压触摸面板2点或2点以上时,如果按压点的中心附近有开关,该开关可能会动作。因此,请勿同时按压触摸面板2点或2点以上。
*6 不保证适合客户的所有环境。此外,在长期受到油、化学品影响的环境中或充满油雾的环境中可能会无法使用。
*7 可配置的最小尺寸。为安全使用,建议进行下列设置。
·按键尺寸:16×16点以上 ·按键的配置间隔:16点以上
*8 “IP67F”的末尾的“F”是表示耐油性的记号。记载在日本工业规格JIS C 0920的附带书中。
*9 请注意,对触摸面板端部(显示部的边缘部分)重复进行操作时,可能会导致GOT故障。
*10 请注意,如果在存储用存储器(ROM)及SD存储卡的数据写入过程中切断GOT的电源,可能会因为文件损坏而导致GOT无法正常动作。

GT21系列规格表
项目规格
GT2103-PMBDGT2103-PMBDSGT2103-PMBDS2GT2103-PMBLS
显示部*1*2显示器类型TFT单色液晶屏
画面尺寸3.8英寸
分辨率320×128点
显示尺寸89.0(W)×35.6(H)mm
显示字符数16点阵标准字体时:20字×8行(全角)
12点阵标准字体时:26字×10行(全角)
显示颜色单色(白/黑)32级灰度
亮度调节32级
背光灯5色LED(白/绿/粉红/橙/红)(不可更换)
背光灯寿命*4约50000小时(环境温度25℃、显示亮度50%时的时间)
触摸面板*3*11方式模拟电阻膜方式
键尺寸最小2×2点*9(每键)
同时按下不可同时按下*5 (只可触摸1点)
寿命100万次以上(操作力度在0.98N以下)
面板颜色
用户存储器用户存储器容量存储用存储器(ROM)*12:3MB
寿命(写入次数)10万次
电池 -
备份对象-
寿命-
内置接口RS-232-1ch 传送速度:115200/
57600/38400/19200/
9600/4800bps
接口形状:MINI-DIN 6针(母)
2ch 传送速度:115200/
57600/38400/19200/
9600/4800bps
接口形状:接口端子排 9针、
MINI-DIN 6针(母)
-
RS-422/4851ch 传送速度:115200/
57600/38400/19200/
9600/4800bps
接口形状:接口端子排 5针
1ch 传送速度:115200/
57600/38400/19200/
9600/4800bps
接口形状:接口端子排 9针
-
RS-422-1ch 传送速度:115200/
57600/38400/19200/
9600/4800bps
接口形状:接口端子排 9针*13
以太网1ch 数据传送方式:100BASE-TX/10BASE-T
接口形状:RJ-45(模块插头)
-
USB(device)1ch(背面)
最大传送速度:Full-Speed 12Mbps 接口形状:USB Mini-B
SD存储卡*121ch 支持SDHC(最大32GB)*6-
蜂鸣器输出 单音(音长可调整)
保护结构*7 正面:IP67F*10 柜内:IP2X
支持软件包 GT Works3 Version1.180N以上
*1 基于液晶面板的特性,有时会出现亮点(常亮的点)和暗点(常暗的点)。液晶面板由大量显示元件构成,无法100%确保不出现亮点和暗点。
此外,由于液晶面板的个体差异,可能会出现色调不同、亮度不均和闪烁等现象。这些现象并非是产品不良或故障,而是产品特性,敬请谅解。
*2 受到振动、冲击或者某特定显示的颜色的影响,都有可能导致画面闪烁。
*3 使用触控笔时的寿命为10万次。请使用符合以下规格的产品。
·材质:聚缩醛树脂 ·前端半径:0.8mm以上
*4 使用GOT的屏保/背光灯关闭功能,可有效防止屏幕出现残影和延长背光灯寿命。
*5 同时按压触摸面板2点或2点以上时,如果按压点的中心附近有开关,该开关可能会动作。因此,请勿同时按压触摸面板2点或2点以上。
*6 需要安装另售的SD存储卡模块(GT21-03SDCD)。
*7 不保证适合客户的所有环境。此外,在长期受到油、化学品影响的环境中或充满油雾的环境中可能会无法使用。
*8 SD存储卡模块(GT21-03SDCD)安装时为113(W)×74(H)×32(D)mm。
*9 可配置的最小尺寸。为安全使用,建议进行下列设置。
·按键尺寸:16×16点以上
*10“ IP67F”的末尾的“F”是表示耐油性的记号。记载在日本工业规格JIS C 0920的附带书中。
*11 请注意,对触摸面板端部(显示部的边缘部分)重复进行操作时,可能会导致GOT故障。
*12 请注意,如果在存储用存储器(ROM)及SD存储卡的数据写入过程中切断GOT的电源,可能会因为文件损坏而导致GOT无法正常动作。
*13 请使用电缆长度为3m以下的连接电缆。
*14 对USB防护罩的[PULL]记号进行压实、锁止操作后,即可符合IP67F。(在USB防护罩打开的状态下,保护结构为IP2X)
*15 面板下方(含USB防护罩部位)为黑色。

GS系列规格表
项目规格
GS2110-WTBDGS2107-WTBD
显示部
(横向显示时)
显示器类型TFT彩色液晶
画面尺寸10寸7寸
分辨率800x480点
显示尺寸W222 x H132.5mmW155 x H86mm
显示字符数16点字体时:50字 x 30行(全角)
显示颜色65536色
背光灯LED方式(不可以更换)
可以设置背光灯OFF/屏幕保护时间
触摸面板方式模拟电阻膜方式
键尺寸最小2 x 2点(每个触摸键)
同时按下不可同时按下(仅可触摸1点)
寿命100万次(操作力0.98N以下)
存储器用户存储器容量内置快闪卡9M字节(工程数据存储用、OS存储用)
寿命(写入次数)10万次
内置接口RS-2321ch D-Sub 9针(母)
RS-4221ch D-Sub 9针(公)
以太网1ch RJ-45
USB1ch Mini-B
SD卡1ch
蜂鸣器输出 单音色(长/短/无 可调整)
保护结构 IP65F(仅面板正面部分)
支持软件包
(GT Designer3的版本)
Version 1.105K以后
需要GS系列安装程序安装。
关于此商品的常见问题 (FAQ)
触摸屏软件安装之后系列选不到GS系列,正确的安装步骤是否有所遗漏?
1.解压GT Works3安装包,将Disk1-Support六个文件夹放置于同一个根目录。
2.运行安装包路径:Disk1\Setup.exe,进行安装GT Works3软件。
3.运行安装包路径:Disk1\Tool\GS\GS Installer.exe,进行安装GS系列触摸屏插件。
GOT2000系列触摸屏软件不能仿真,提示GX Simulator2没有启动,所以无法连接,正确的操作步骤是什么?
1.打开PLC仿真软件,并启动程序(可以是空程序)。
2.使用GT Designer3打开需要进行仿真的工程。
3.选择菜单栏中的[工具]-[模拟器]-[设置]:根据实际对应的PLC仿真软件选择连接方式后确定。
4.选择菜单栏中的[工具]-[模拟器]-[启动]进行仿真。
上述步骤3中的设置菜单,可参考<GOT2000系列综合手册>中
<GT Designer3(GOT2000)画面设计手册>3.6.1章节详细说明。
GOT1000、GOT2000、GS系列连接电脑画面设计软件时使用的电缆型号?
1.使用USB电缆 (推荐使用)
GT104*, GT105*, GT11, GT12, GT15, GT16, GS, GT21, GT23, GT25, GT27系列触摸屏使用电缆型号:GT09-C30USB-5P
GT1020, GT1030系列触摸屏使用上述电缆,且需另追加USB/RS-232转换器,型号:GT10-RS2TUSB-5S
2.使用RS-232电缆
GT104*, GT105*, GT11, GT12, GT15, GT16系列触摸屏使用RS-232电缆型号:GT01-C30R2-9S
GT1020, GT1030系列触摸屏使用RS-232电缆型号:GT01-C30R2-6P
什么是GOT特殊寄存器(GS)?
指GOT内部的特殊寄存器,他存储了内部信息、通信状态和错误信息等内容。通过使用对象功能对GS进行监视,可以检查GOT的各种信息。
常被一起浏览的商品
常被一起购买的商品
相关产品集合页
单价(未税):
数量:
减少产品数量
增加产品数量
产品数量价格发货日说明
总价(含税):
总价(未税):
分享商品
分享
联系米思米客服
客服
查看产品目录
产品目录
加入购物车
关闭窗口
关闭窗口
返回
查看产品目录
添加
减少
规格尺寸
追加工尺寸
概述特性
展开产品规格表
设置参数 追加工
重置 重置产品型号选择
关闭参数详情
展开重新选择  共 个备选型号
展开重新选择
型号未确定
(请设置参数)
确定
商品浏览记录
网页端、APP、小程序商品浏览记录打通
登录状态下多平台可同步浏览商品
1
在电脑浏览器中打开米思米官网并登录
2
在顶部点击【个人中心-商品浏览记录】后即可查看扫码商品
米思米商品浏览记录
请在米思米官网查看下载的CAD
1
在电脑浏览器中打开米思米官网并登录
2
在顶部点击【个人中心-我的CAD记录】后即可查看本商品
米思米cad浏览记录
米思米官网登录
我的米思米
米思米官网网址
首页
