基本单元 FX3U系列PLC

型号：

重选

型号：

请确定型号

查看规格

预览

原价：

单价(未税)：

购买条件：

发货日：

基本信息

FAQ

产品概述

1. 具备高速、大容量、多功能的高端机。
2. 支持高速处理、CC-Link通讯、网络通讯、模拟量控制及高级定位系统。
3. 连接CC-Link时包括远程I/O，可对应各种现场需求，运用它的扩展性和灵活性可扩大控制系统的应用范围。
4. 内置CPU、电源、输入输出功能。
5. 老款的FX2N的基础上功能得到大幅强化。

产品特点

1. 第3代高功能微型可编程控制器。

2. 高速高效、高性能、大容量以及新功能。
内置程序内存64000步
可使用带程序传送功能的闪存存储器盒

3. 内置的高速处理及定位。
基本指令0.065us/指令
应用指令0.642us/指令

4. 控制点数最大256点。

5. 使用CC-Link远程I/O时为384点。

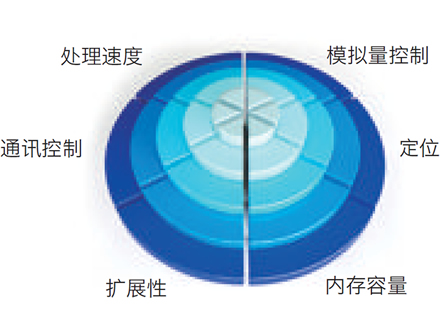

性能图

尺寸图

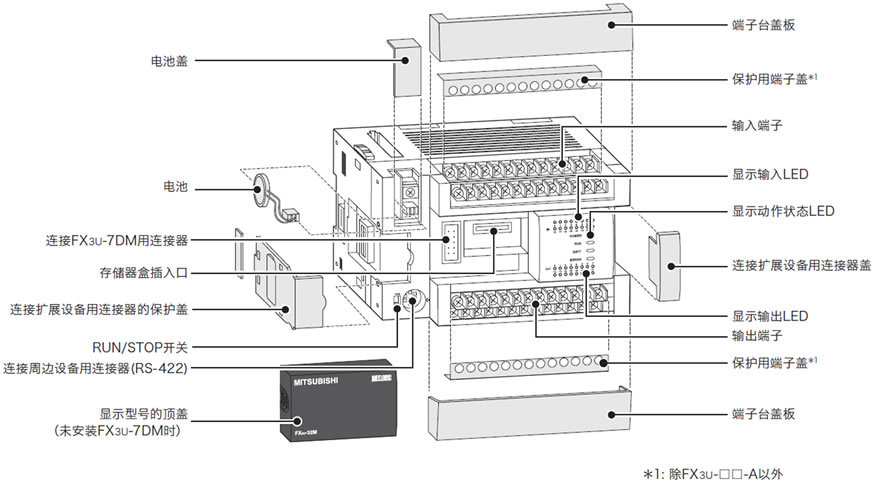

构造图

尺寸表

项目	外形尺寸（mm）
项目	宽度（W）	高度（H）	深度（D）
16点基本单元	130	90	86
32点基本单元	150
48点基本单元	182
64点基本单元	220
80点基本单元	285
128点基本单元	350

外形图

规格概述

电气规格

项目	规格
电源规格	AC电源型AC100~240V 50/60Hz
电源规格	DC电源型DC24V
消耗电量	AC电源型30W(16M)，35W(32M)，40W(48M)，45W(64M)，50W(80M)，65W(128M)
消耗电量	DC电源型25W(16M)，30W(32M)，35W(48M)，40W(64M)，45W(80M)
冲击电流	AC电源型最大30A 5ms以下/AC100V，最大45A 5ms以下/AC200V
24V供给电源	AC电源DC 输入型400mA以下（16M，32M） 600mA 以下（48M，64M，80M，128M）
输入规格	DC 输入型DC24V，5/7mA（无电压触点或漏型输入时NPN开路集电极晶体管，源型输入时PNP 开路集电极晶体管）
输入规格	AC 输入型AC100~120V AC电压输入
输出规格	继电器输出型2A/1点，8A/4点COM，8A/8点COM AC250V（取得CE、UL/cUL 认证时为240V），DC30V 以下
	双向可控硅型0.3A/1点，0.8A/4点COM　AC85~242V
	晶体管输出型0.5A/1点，0.8A/4点，1.6A/8点COM DC5~30V
输入输出扩展	可连接FX2N系列用扩展设备
内置通讯端口	RS-422

环境规格

项目	规格
环境温度	动作时0~55℃ 保存时-25~75℃
抗干扰	通过干扰电压1000Vp-p，干扰脉宽1us，启动1ns，周期30~100Hz的干扰模拟器测得的数值
耐电压	AC电源AC1500V 1分钟，DC电源AC500V1分钟
相对湿度	5~95%RH（无结露）
绝缘电阻	DC500V兆欧表5兆欧以上
接地	D种接地（接地电阻100欧姆以下）
使用环境	无腐蚀性，可燃性气体，导电性尘埃(粉尘)不能太多

使用案例

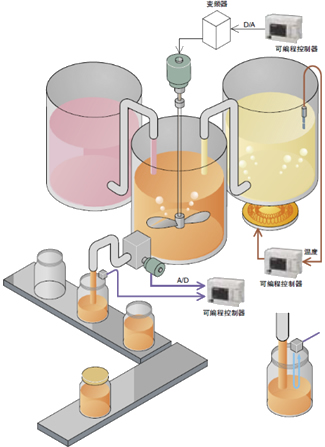

模拟量控制

1 A/D转换
可以通过追加模拟量模块实现将来自外部设备的模拟量（电压/电流）信号转换成数字值，便于被可编程控制器所用。
来自传感器或者监控设备的模拟量信号可以被作为数字值处理并编程。

2 D/A转换
可编程控制器内的数值被转换成模拟量（电压/电流）信号输出。并被作为电极控制信号等，执行线性控制。

3 温度输入温度控制
将使用热电偶或者PT100铂金测温电阻传感器获得的温度数据输入可编程控制器。
通过可编程控制器的内置PID指令，或者内置有PID功能的用于控制温度的模块，可以针对目标值进行控制。

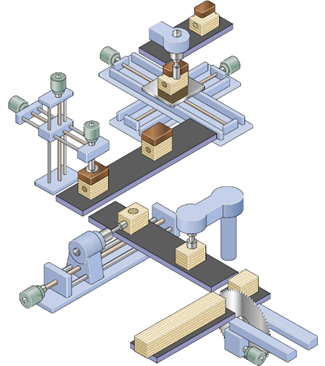

定位控制

1 单速定位
通过启动指令，按照运行速度开始动作，并在目标位置停止。

2 中断单速定位
在中断输入为ON前，按照指定的运行速度移动。
在中断输入为ON后，以相同的速度移动指定的移动量后，减速停止。

相关产品

推荐商品

	1	2	3
名称	I/O数字量模块	GOT2000系列触摸屏	FR-D700系列变频器
型号	FX2N-16EX	GS2107-WTBD	FR-D720S-0.4K
照片

适用PLC型号	连接器端子台用输入/输出线束	长度（m）	电脑接续用 RS-422线束	长度（m）	通用输入/ 输出线束	长度（m）
CPU模块FX3UC-**MT/D CPU模块FX3UC-32MT-LT	GRPMF-SS-FA-20-1.5	1.5	M-FX-422CAB0	1.5	GRNMD-S-BA-20-5	5
	GRPMF-SS-FA-20-3	3
	GRPMF-SS-FA-20-5	5
	GLML-SS-WA-20-1.5	1.5
	GLML-SS-WA-20-3	3
	GLML-SS-WA-20-5	5

规格表

选配件规格表

型号	照片	分类	规格	对应的系列
型号	照片	分类	规格	FX3SA	FX3S	FX3GA	FX3G	FX3GE	FX3GC	FX3U	FX3UC
FX3U-485ADP-MB		扩展适配器	1通道、RS-485通讯	★	★	☆	☆	○	○	●	○
FX3U-232ADP-MB			1通道、RS-232C通讯	★	★	☆	☆	○	○	●	○
FX3U-ENET-ADP *9			Ethernet	★	★	☆*3	☆*3	-	○*3	●*4	○*4
FX3U-4AD-ADP			4通道模拟量输入	★	★	☆	☆	○	○	●	○
FX3U-2HSY-ADP			2通道高速输出	-	-	-	-	-	-	○	-
FX2N-8EX		数字量I/O模块	8点输入	-	-	○	○	○	◇	○	◇
FX2N-16EX			16点输入	-	-	○	○	○	◇	○	◇
FX2NC-16EX			16点输入	-	-	-	-	-	○	-	○
FX2N-8EYT			8点输出(晶体管漏型)	-	-	○	○	○	◇	○	◇
FX2N-8EYR			8点输出(继电器型)	-	-	○	○	○	◇	○	◇
FX2N-16EYT			16点输出(晶体管漏型)	-	-	○	○	○	◇	○	◇
FX2N-16EYR			16点输出(继电器型)	-	-	○	○	○	◇	○	◇
FX2NC-16EYT			16点输出(晶体管漏型)	-	-	-	-	-	○	-	○
FX2N-8ER			4点输入，4点输出(继电器型)	-	-	○	○	○	◇	○	◇
FX2N-32ET			16点输入，16点输出(晶体管漏型)	-	-	○	○	○	-	○	-
FX2N-32ER			16点输入，16点输出(继电器型)	-	-	○	○	○	-	○	-
FX2N-48ER			24点输入，24点输出(继电器型)	-	-	○	○	○	-	○	-
FX3UC-1PS-5V		电源模块	FX3GC、FX3UC用扩展电源	-	-	-	-	-	○	-	○
FX3U-1PSU-5V		电源模块	FX3G、FX3U用扩展电源	-	-	○	○	○	-	○	-
FX3U-4AD		模拟量I/O模块	4通道模拟量输入	-	-	○	○	○	◇	○	◇
FX3U-4DA		模拟量I/O模块	4通道模拟量输出	-	-	○	○	○	◇	○	◇
FX3U-1PG		控制模块	1轴 200kHz 定位模块	-	-	-	-	-	-	○*1	◇*1
FX3U-20SSC-H			2轴 SSCNET III 定位模块	-	-	-	-	-	-	○	◇
FX3U-2HC			2通道 2相 200kHz 高速计数模块	-	-	-	-	-	-	○*1	◇*1
FX3U-16CCL-M		通讯模块	CC-Link主站	-	-	○	○	○	◇	○	◇
FX3U-64CCL			智能设备站	-	-	○	○	○	◇	○	◇
FX2N-232IF			1通道、232通讯	-	-	-	-	-	-	○	◇
FX3U-ENET-L			Ethernet	-	-	-	-	-	-	○*2	◇*2
FX3U-232-BD		扩展板	1通道 RS-232C通讯	-	-	-	-	-	-	○	-
FX3G-232-BD			1通道 RS-232C通讯	○	○	○	○	○	-	-	-
FX3U-485-BD			1通道 RS-485通讯	-	-	-	-	-	-	○	-
FX3G-485-BD			1通道 RS-485通讯	○	○	○	○	○	-	-	-
FX3U-422-BD			1通道 RS-422通讯	-	-	-	-	-	-	○	-
FX3U-CNV-BD			连接适配器	-	-	-	-	-	-	○	-
FX3U-USB-BD			1通道连接USB	-	-	-	-	-	-	○	-
FX3G-2AD-BD			2通道模拟量输入	○	○	○*7	○*7	○*7	-	-	-

○ 适用
◇ 需要FX2NC-CNV-IF或FX3UC-1PS-5V
☆ 需要FX3G-CNV-ADP
★ 需要FX3S-CNV-ADP
● 需要功能扩展板

*1 ：基本单元Ver. 2.20 以上可对应
*2 ：基本单元Ver. 2.21以上可对应
*3 ：基本单元Ver. 2.00 以上可对应
*4 ：基本单元Ver. 3.10 以上可对应
*5 ：基本单元Ver. 1.20 以上可对应
*6 ：基本单元Ver. 2.61以上可对应
*7 ：基本单元Ver. 1.10 以上可对应
*8 ：基本单元Ver. 2.70 以上可对应
*9 ：适配器左端只能安装1台

关于此商品的常见问题 (FAQ)

FX3U、FX3UC、FX3G系列可编程控制器，原点回归ZRN指令中，能否指定X010以后的输入编号或者辅助继电器等其它的软元件为近点信号？

FX3U、FX3UC、FX3G系列可编程控制器，原点回归ZRN指令中，如果将基本单元的X000～X007指定为输入信号，那么通过中断处理停止。在指定了X010以后的输入编号或者辅助继电器等其它的软元件时，受到输入常数以及顺控程序的扫描周期的影响，原点位置的偏差可能变大。指定X010以后的输入继电器为近点信号时，适用输入滤波器（10ms）。

FX3U、FX3UC、FX3G系列可编程控制器，原点回归DSZR指令中，用DOG搜索功能时，如果没有检测到近点信号（DOG）时，会发生什么结果？

FX3U、FX3UC、FX3G系列可编程控制器，原点回归DSZR指令中，用DOG搜索功能无法检测出近点信号（DOG）时，减速停止。此时，指令执行异常结束标志位M8329置ON，结束指令的执行。

继电器输出型的FX3U系列基本单元可以使用PWM指令吗？

电器输出型的基本单元中，由于输出响应的延迟、触点的振动、触点寿命等原因不能正常动作，因此请勿使用。

FX3U系列可编程控制器连接特殊适配器时有哪些注意事项？

只使用特殊适配器中的高速输入输出特殊适配器时，不需要功能扩展板。使用模拟量/通信特殊适配器时，需要功能扩展板。组合使用高速输入输出特殊适配器和模拟量/通信特殊适配器时，请在连接有功能扩展板的FX3U可编程控制器中，先连接高速输出特殊适配器，然后再连接模拟量特殊适配器、通信特殊适配器。

FX3U、FX3UC系列可编程控制器能够将停电保持软元件作为非停电保持软元件使用吗？

FX3U、FX3UC系列可编程控制器，根据参数设定情况，可将部分停电保持软元件的一部分更改成非停电保持软元件。停电保持专用的软元件不可以更改成非停电保持软元件。这种情况下，在程序中使用初始化脉冲（M8002）清除保持软元件，这样就可以将其作为非停电保持软元件使用。

FX3U、FX3UC系列可编程控制器电池的电压降低时，会造成什么后果？

电池的电压由于寿命等原因而降低时，不能正常保持程序(未使用存储器盒时)、以及停电保持软元件和时钟的状态。
