电源 MDR系列导轨安装型开关电源

型号：
重选 重新选择型号
型号：
请确定型号 确定型号
查看产品详细规格查看规格
产品3d预览预览
收藏商品收藏
原价：
单价(未税)：
购买条件：
发货日：
商品评价(0)
查看全部
写评价
基本信息
FAQ
产品概述
-MDR机型为DIN导轨安装,塑壳电源
-适合安装于 DIN rail TS35 / 7.5 或 15
-是低空载待机损耗机型
-内建主动式功率因因素校正功能
-有 DC OK讯号输出,方便外接工况显示100瓦机型还有过热保护功能
-100瓦机型还有过热保护功能
MDR系列产品细节图，举例机型MDR-60-24
电源侧面细节图电源正面标签图电源轨道安装图
电源侧面细节图电源正面标签图电源轨道安装图
产品特点
-全球通用全范围交流输入电压
-安装于DIN导轨TS35/7.5或15
-空载损耗<0.75W(符合能源之星要求)
-有短路保护/过载保护/过电压保护
-国际安规认证UL/CUL/TUV/CB/CE
-LED指示工作状态
-符合NEC class2/LPS标准(仅12V/24V/48V机型)
-自然通风冷却
-DC OK信号继电器触点输出
-100%满载老化测试
-采用无铅制程,符合环保RoHS要求
-中国台湾明纬品牌,苏州工厂生产
尺寸图
MDR-10/MDR-20系列MDR-40/MDR-60系列MDR-100系列
MDR-10/MDR-20尺寸MDR-40/MDR-60尺寸MDR-100尺寸
使用案例

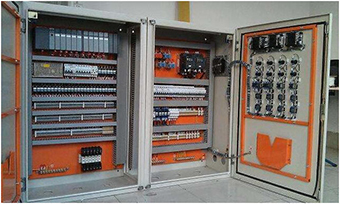

适用于各种常规弱电设备使用
工控领域工控领域显示屏电源LED电源
LED电源显示屏电源商牌广告商牌广告
相关文件

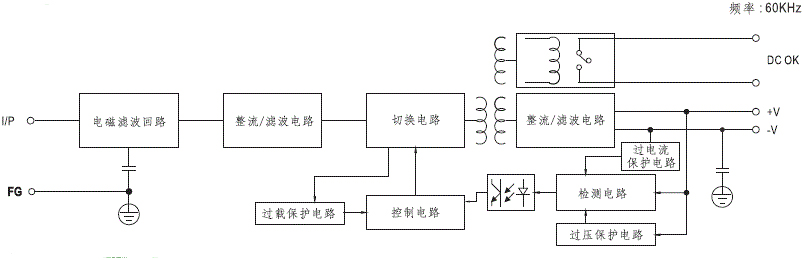

电原理图
电原理图
注意事项

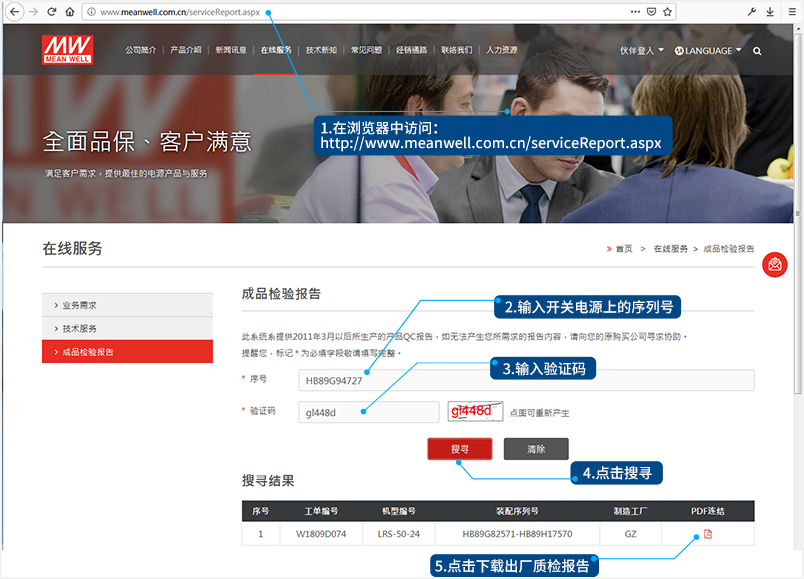

如何依据套行吗查真伪
产品真伪认证导引
规格表
MDR-10
型号MDR-10-5MDR-10-12MDR-10-15MDR-10-24
输出直流电压5V12V15V24V
额定电流2A0.84A0.67A0.42A
电流范围0-2A0-0.84A0-0.67A0 ~ 0.42A
额定功率10W10W10W10W
纹波与噪声(最大)备注280mVp-p120mVp-p120mVp-p150mVp-p
电压精度备注3±5.0%3.00%±3.0%±2.0%
线性调整率±1.0%±1.0%土1.0%±1.0%
负载调整率±5.0%±3.0%3.00%±2.0%
启动、上升时间备注5500ms, 30ms/230VAC 1000ms, 30ms/115VAC (满载时)
保待时间(Typ.)120ms/230VAC 25ms/115VAC(满载时)
输入电压范围85-264VAC 或 120-370VDC
频率范围47~63HZ
效率(Typ.)77%81%81%84%
交流电流(Typ.)0.33A/115VAC 0.21A/230VAC
浪涌电流(Typ.)冷启动：35A/115VAC 70A/230VAC
漏电流<1mA/240VAC
保护过负载額定输出功率的105%以上
保护模式：打嗝模式，负载异常条件移除后自动恢复
过电压5.75'6.75V13.8 ~ 16.2V17.25-20.25V 127.6-32.4V
保护模式：关闭输出电压，重启后恢复
功能DC OK信号值(最大)3.75 ~ 6V/50mA 9-13.5V/40mA11.5 - 16.5 W 40mA |l8-27V/20mA
环境工作温度-20~+70℃
工作湿度20~90%RH，无冷凝
储存温度、湿度-40~+85℃,10 ~95% RH
温度系数± 0.03%/℃(0~50℃)
振动零件：10~500Hz，2G10分钟/周期、X,Y,Z轴各60分钟；安装：符合IEC060068-2-6
安规和
电磁兼容(备注4)		安全规范UL508,TUV EN60950-1 认证通过
耐压l/P-0/P:3KVAC l/P-FG:2KVAC O/P-FG:0.5KVAC
绝缘阻抗l/P-O/P, l/P-FG, 0/P-FG:100M Ohms/500VDC/25t/70% RH
电磁兼容发射符合EN55011, EN55022 (CISPR22}, EN61204-3 Class B, EN61000-3-2，-3
电磁兼容抗扰度符合EN6100(M-2,3,4,5,6,8,11, EN55024,EN61000-6-1,EN61204-3, A 级轻工业标准
其它MTBF≥584Khrs. MIL-HDBK-217F (25°C)
尺寸22.5*90*100mm(W*H*D)
包装0.17Kg; 72pcs/13.2Kg/0.91CUFT
备注1.   如未特殊说明，所有规格参数均在输入为230VAC，和定负载、25℃环境温度下进行量测。
2.   纹波和噪声测量方法：使用一条12"双绞线，阂时终坫要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
3.   精度：包含议定误差、线性调整率和负载调整率。
4.   电源被视为系统内元件的一部分，f结合终端设备进行电容相关确认。EMCJJ试方法的搢引，请參照明纬公司网站http://www.meanwell.com.cn上的EMI测试申明书。
5.   启动时间是在冷启功时测量的，繁开关机可能会导致启功时间变长。

MDR-40
型号MDR-40-5MDR-40-12MDR-40-24MDR-40-48
输出直流电压5V12V24V48V
额定电流6A3.33A1.7A0.83A
电流范围0~6A0~3.33A0-1.7A0~0.83A
额定功率30W40W40.8W39.8W
纹波与噪声(最大)备注280mVp-p120mVp-p150mVp-p200mVp-p
电压调整范围5-6V12-15V24 - 30V48 - 56V
电压精度备注32.00%±1.0%±1.0%±1.0%
线性调整率±1.0%1.00%±1.0%±1.0%
负载调整率±1.0%±1.0%±1.0%±1.0%
启动、上升时间备注5500ms, 30ms/230VAC 500ms, 30ms/115VAC(满载时)
保待时间(Typ.)50ms/230VAC 20ms/115VAC(满载时)
输入电压范围85~264VAC 或 120 ~370VDC
频率范围47~63Hz
效率(Typ.)78%86%88%88%
交流电流(Typ.)1.1A/115VAC 0.7A/230VAC
浪涌电流(Typ.)冷启动：30A/115VAC 60A/230VAC
漏电流<1mA/240VAC
保护过负载额定输出功率的105%~150%
保护模式：恒电流限制，负载异常条件移除后可自动恢复
过电压6.25-7.25V15.6-18V31.2-36V57.6-64.8V
保护模式：关闭输出电压，重启后恢复
功能DC OK信号继电器触点(最大.)：30V/1A阻性负载
环境工作温度-20~+70℃
工作湿度20-90% RH，无冷凝
储存温度、湿度-40~+85℃,10 ~95% RH
温度系数±0.03%/t： (0~50℃)
耐振动零件：10-500Hz，2G10分钟/周期，X、Y、Z轴各60分钟；安装：符合 EC60068-2-6
安规和
电磁兼容(备注4)		安全规范UL508, UL60950-1, TUV EN60950-1 认证通过
耐压l/P-0/P:3KVAC l/P-FG:2KVAC O/P-FG:0.5KVAC
绝缘阻杭l/P-O/P, l/P-FG, 0/P-FG:100M Ohms/500VDC/25t/70% RH
电磁兼容发射符合 EN55011, EN55022 (CISPR22), EN61204-3 Class B, EN61000-3-2,-3
电磁兼容抗扰度符合EN610004-2,3,4, 5,6, 8,11, EN55024, EN61000-6-2, EN61204-3, A级重工业标准
其它MTBF≥301.7Khrs. MIL-HDBK-217F (25〇C)
尺寸40*90*100mm (W*H*D)
包装0.3Kg; 42pcs/13.6Kg/0.82CUFT
备注1.   如未特殊说明，所有规格参数均在输入为230VAC，和定负载、25℃环境温度下进行量测。
2.   纹波和噪声测量方法：使用一条12双绞线，阂时终坫要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
3.   精度：包含议定误差、线性调整率和负载调整率。
4.   电源被视为系统内元件的一部分，f结合终端设备进行电容相关确认。EMCJJ试方法的搢引，请參照明纬公司网站http://www.meanwell.com.cn上的EMI测试申明书。
5.   启动时间是在冷启功时测量的，繁开关机可能会导致启功时间变长。

MDR-60
型号MDR-60-5MDR-60-12MDR-60-24MDR-60-48
输出直流电压5V12V24V48V
额定电流10A5A2.5A1.25A
电流范围0~10A0-5A0-2.5A0~1.25A
额定功率50W60W60W60W
纹波与噪声(最大)备注280mVp-p120mVp-p150mVp-p200mVp-p
电压调整范围5~6V12-15V24 - 30V48 - 56V
电压精度备注3±2.0%±1.0%±1.0%土1.0%
线性调整率1.00%±1.0%±1.0%±1.0%
负载调整率±1.5%±1.0%±1.0%±1.0%
启动、上升时间备注5500ms, 30ms/230VAC 500ms, 30ms/115VAC(满载时)
保待时间(Typ.)50ms/230VAC 20ms/115VAC(满载时)
输入电压范围85~264VAC 或 120~370VDC
频率范围47~63Hz
效率(Typ.)78%86%88%87%
交流电流(Typ.)1.8A/115VAC 1A/230VAC
浪涌电流(Typ.)冷启动：30A/115VAC 60A/230VAC
漏电流<1mA/240VAC
保护过负载额定输出功率的105%~150%
保护模式：恒电流限制，负载异常条件移除后可自动恢复
过电压6.25-7.25V15.6-18V31.2-36V57.6-64.8V
保护模式：关闭输出电压，重启后恢复
功能DC OK信号继电器触点(最大.)：30V/1A阻性负载
环境工作温度-20~+70℃
工作湿度20-90% RH，无冷凝
储存温度、湿度-40~+85℃,10 ~95% RH
温度系数±0.03%/℃(0~50℃)
耐振动零件：10-500Hz,2G10分钟/周期，X、Y、Z轴各60分钟；安装：符合IEC60068-2-6
安规和
电磁兼容(备注4)		安全规范UL508,TUV EN60950-1 认证通过
耐压l/P-0/P:3KVAC l/P-FG:2KVAC O/P-FG:0.5KVAC
绝缘阻杭l/P-O/P, l/P-FG, 0/P-FG:100M Ohms/500VDC/25t/70% RH
电磁兼容发射符合 EN55011, EN55022 (CISPR22), EN61204-3 Class B, EN61000-3-2,-3
电磁兼容抗扰度符合EN610004-2,3,4, 5,6, 8,11, EN55024, EN61000-6-2, EN61204-3, A级重工业标准
其它MTBF≥299.2Khrs. MIL-HDBK-217F (25°C)
尺寸40*90*100mm (W*H*D)
包装0.33Kg; 42pcs/14.8Kg/0.82CUFT
备注1. 如未特殊说明，所有规格参数均在输入为230VAC，和定负载、25℃环境温度下进行量测。
2. 纹波和噪声测量方法：使用一条12双绞线，阂时终坫要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
3. 精度：包含议定误差、线性调整率和负载调整率。
4. 电源被视为系统内元件的一部分，f结合终端设备进行电容相关确认。EMCJJ试方法的搢引，请參照明纬公司网站http://www.meanwell.com.cn上的EMI测试申明书。
5. 启动时间是在冷启功时测量的，繁开关机可能会导致启功时间变长。

MDR-100
型号 MDR-100-12MDR-100-24MDR-100-48
输出直流电压12V24V48V
额定电流7.5A4A2A
电流范围0 - 7.5A0-4A0~2A
额定功率90W96W96W
纹波与噪声(最大)备注2120mVp-p150mVp-p200mVp-p
电压调整范围12-15V24-30V48 - 56V
电压精度备注3±1.0%±1.0%±1.0%
线性调整率±1.0%±1.0%±1.0%
负载调整率±1.0%±1.0%±1.0%
启动、上升时间备注53000ms, 50ms/230VAC 3000ms, 50ms/115VAC(满载时)
保待时间(Typ.)50ms/230VAC 20ms/115VAC(满载时)
输入电压范围85-264VAC 或 120~370VDC
频率范围47-63HZ
功率因素(Typ.)PF20.95/230VAC PF20.98/115VAC(满载时)
效率(Typ.)86%88%88%
交流电流(Typ.)1.3A/115VAC 0.8A/230VAC
浪涌电流(Typ.)冷启动：30A/115VAC 60A/230VAC
漏电流<1mA/240VAC
保护过负载额定输出功率的105%~150%
保护模式：恒电流限制，负载异常条件移除后可自动恢复
过电压15.6~18V31.2~36V57.6 ~ 64.8V
保护模式：关闭输出电压，重启后恢复
过温度关闭输出电压，自动恢复或重启后恢复
功能DVOK信号继电器触点(最大.)：30V/1A阻性负载
环境工作温度-10~+60℃
工作湿度20,90%RH，无冷凝
储存温度、湿度-40~85℃,10~95% RH
温度系数±0.03%/℃ (0~50℃)
耐振动零件：10~500Hz,2G10分钟/周期，X、Y、Z轴各60分钟；安装：符合IEC60068-2-6
安规和
电磁兼容(备注4)		安全规范UL508, TUV EN60950-1 认证通过
耐压l/P-0/P:3KVAC l/P-FG:2KVAC O/P-FG:0.5KVAC
绝缘阻抗l/P-O/P, l/P-FG, 0/P-FG:100M Ohms/500VDC/25t/70% RH
电磁兼容发射符合 EN55011, EN55022 (CISPR22), EN61204-3 Class B, EN61000-3-2,-3
电磁兼容抗扰度符合EN610004-2,3,4, 5,6, 8,11, EN55024, EN61000-6-2, EN61204-3, A级重工业标准
其它MTBF≥346K hrs. MIL-HDBK-217F (25°C)
尺寸55*90*100mm(W*H*D)
包装0.42Kg; 30pcs/13.6Kg/0.82CUFT
备注1.   如未特殊说明，所有规格参数均在输入为230VAC，和定负载、25℃环境温度下进行量测。
2.   纹波和噪声测量方法：使用一条12双绞线，阂时终坫要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
3.   精度：包含议定误差、线性调整率和负载调整率。
4.   电源被视为系统内元件的一部分，f结合终端设备进行电容相关确认。EMCJJ试方法的搢引，请參照明纬公司网站http://www.meanwell.com.cn上的EMI测试申明书。
5.   启动时间是在冷启功时测量的，繁开关机可能会导致启功时间变长。
6.   低电压输入情况下需减额输出。
关于此商品的常见问题 (FAQ)
为何电源在使用中会当机，关机后重新开启又能再操作?
一般造成电源供应器使用中当机原因约有两种情况，首先可能是负载瞬间超载造成过载保护，建议提升电源输出功率或修改过负载设计;第二则是温升过高，发生过温度保护现象。以上情况发生均会使电源因进入保护状态而当机，而状况解除后再开机即可恢复正常。
对于具有冷却风扇的电源供应器，其风扇运转的控制条件为何？
冷却风扇相对于电源供应器中的其他零件而言，其寿命是相对较短的(通常平均故障时间约5000~100000小时)；故若能改变其运转的方式，就可以延长使用寿命。一般而言风扇的控制方式有以下2种设计：
温度控制：当温度开关侦测到电源供应器内部温度超过其设定值时，则冷却风扇将会以全转速运转；反之，当低于其设定值时，将会停止运转或者以一半的转速运转。除此之外，在某些电源供应器中，冷却风扇是藉由一种非线性控制的方式来控制其转速随着内部不同的温度同步做改变。
负载控制：当电源供应器的负载超过其设定值时，则冷却风扇将会以全转速运转；反之，当低于其设定值时，将会停止运转或者以一半的转速运转。
