连接器 D/MS A/B系列焊接型圆形连接器
型号：
重选
型号：
请确定型号
查看规格
预览
收藏
原价：
单价(未税)：
购买条件：
发货日：
基本信息
FAQ
产品概述
日本第一电子工业产D/MS型圆形连接器A/B系列产品，符合美国MIL-DTL-5015(MIL-C-5015)标准。以其坚固耐用的特点，广泛应用于各个领域的电源、信号设备内。并且它与符合MIL-DTL-5015(MIL-C-5015)标准的其他品牌MS连接器可相互组合。
产品特点
与符合MIL-DTL-5015规格连接器有互换性
· 为军规MS连接器的标准品。
· 取得UL规格认定,及其 C-UL规格认定（认定文件号 NO.E72124）。
组合方式丰富多样
· 插头与面板插座及其附属尾夹等组合形式多样。
· 不仅可以用于线缆中转，而且可以用于面板安装接线。
73种针脚排列构造
· 有12种外壳规格（10SL～36）和5种端头尺寸（#16 ～ #0），构造了多种多样的组合方式。
· 为军规MS连接器的标准品。
· 取得UL规格认定,及其 C-UL规格认定（认定文件号 NO.E72124）。
组合方式丰富多样
· 插头与面板插座及其附属尾夹等组合形式多样。
· 不仅可以用于线缆中转，而且可以用于面板安装接线。
73种针脚排列构造
· 有12种外壳规格（10SL～36）和5种端头尺寸（#16 ～ #0），构造了多种多样的组合方式。
针脚排列中各个端头间的分界处采用凸出设计，使得端头的电气沿面距离变长，耐电压性变强
针脚排列中各个端头的焊杯为固定某一方向，在后续焊接接线中，方便接线。
规格概述
材质/加工方式
额定电压
额定电流
适合电线线规
| 构成部件 | 材质 | 加工方式 |
| 端头 | 铜合金 | （标准产品：镀银；部分产品可镀金） |
| 绝缘体（针脚部位） | 合成树脂 （UL94V-O） | 蓝色 |
| 外壳、连接螺母 | 铝合金 | 镀锌后追加耐腐蚀的镀铬薄膜处理 |
| 扣环 | 铜合金 | 镀镍 |
额定电压
| 分类符号 | 额定电压(V) | 导体间最短距离 （mm） | 导体间最小沿面距离 （mm） | |
| DC | AC(r.m.s.) | |||
| INST | 250 | 200 | - | 1.6 |
| A | 700 | 500 | 1.6 | 3.2 |
| D | 1250 | 900 | 3.2 | 4.8 |
| E | 1750 | 1250 | 4.8 | 6.4 |
额定电流
| 端头尺寸 | 端头直径 (mm) | 电流容量(A)/端头 |
| ＃ 16 | φ 1.6 | 13 |
| ＃ 12 | φ 2.4 | 23 |
| ＃ 8 | φ 3.6 | 46 |
| ＃ 4 | φ 5.7 | 80 |
| ＃ 0 | φ 9.1 | 150 |
适合电线线规
| 端头 | 适合线规 | ||||
| 大小规格 | 最小焊条内径 （mm） | 焊杯部外径 （mm） | AWG号 | 公称截面积 （mm2） | 最大导体外径 （mm） |
| ＃ 16 | 1.76 | 2.65 | ＃ 16 ～ ＃ 22 | 1.25 | 1.6 |
| ＃ 12 | 2.85 | 3.75 | ＃ 12 ～ ＃ 14 | 3.5 | 2.5 |
| ＃ 8 | 5.21 | 6.25 | ＃ 8 ～ ＃ 10 | 8 | 4.5 |
| ＃ 4 | 8.33 | 9.48 | ＃ 4 ～ ＃ 6 | 22 | 7 |
| ＃ 0 | 11.79 | 13.03 | ＃ 0 ～ ＃ 2 | 50 | 11 |
尺寸图
MS连接器组合图
· 连接器中插头与插头不能够组合，只能是插头与插座组合
· 插头的公端子与插座的母端子，或者是插头的母端子与插座的公端子进行组合
D/MS系列构成图
构成图中具体形状的尺寸图，请参考个别形状部分。
1. D/MS3106A 直通型插头（一体型）
· 插头的公端子与插座的母端子，或者是插头的母端子与插座的公端子进行组合
D/MS系列构成图
构成图中具体形状的尺寸图，请参考个别形状部分。

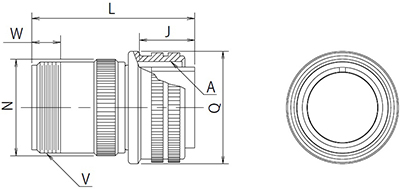

1. D/MS3106A 直通型插头（一体型）
| 外壳规格 | 螺丝规格 | 螺丝有效长度 | 全长 | 连接螺母外径 | 外径 | 电缆夹安装螺丝 | 有效螺丝高度 |
| A | J±0.12 | L±0.5 | φQ | φN±0.5 | V | W以上 | |
| 10SL | 5/8-24UNEF | 13.49 | 34.9 | 22.22 | 19.12 | 5/8-24UNEF | 9.53 |
| 12S | 3/4-20UNEF | 13.49 | 36.5 | 25.4 | 19.89 | 5/8-24UNEF | 9.53 |
| 14S | 7/8-20UNEF | 13.49 | 36.5 | 28.57 | 22.29 | 3/4-20UNEF | 9.53 |
| 16S | 1-20UNEF | 13.49 | 36.9 | 31.75 | 25.45 | 7/8-20UNEF | 9.53 |
| 16 | 1-20UNEF | 18.26 | 48 | 31.75 | 25.45 | 7/8-20UNEF | 9.53 |
| 18 | 1 1/8-18UNEF | 18.26 | 50.8 | 34.13 | 28.64 | 1-20UNEF | 9.53 |
| 20 | 1 1/4-18UNEF | 18.26 | 54 | 37.28 | 31.81 | 1 3/16-18UNEF | 9.53 |
| 22 | 1 3/8-18UNEF | 18.26 | 54 | 40.48 | 34.99 | 1 3/16-18UNEF | 9.53 |
| 24 | 1 1/2-18UNEF | 18.26 | 57.2 | 43.63 | 38.15 | 1 7/16-18UNEF | 9.53 |
| 28 | 1 3/4-18UNS | 18.26 | 57.2 | 50 | 44.51 | 1 7/16-18UNEF | 9.53 |
| 32 | 2-18UNS | 18.26 | 60.3 | 56.33 | 51.24 | 1 3/4-18UNS | 11.13 |
| 36 | 2 1/4-16UN | 18.26 | 60.3 | 62.68 | 57.21 | 2-18UNS | 12.7 |

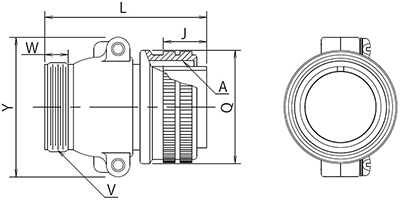

2. D/MS3106B 直通型插头（分割型）
| 外壳规格 | 螺丝规格 | 螺丝有效长度 | 全长 | 连接螺母外径 | 电缆夹安装螺丝 | 有效螺丝高度 | 最大径 |
| A | J±0.12 | L以下 | φ Q 上公差：0 下公差：-0.38 | V | W以上 | Y以下 | |
| 12S | 3/4-20UNEF | 13.49 | 42.88 | 25.4 | 5/8-24UNEF | 9.53 | 27 |
| 14S | 7/8-20UNEF | 13.49 | 42.88 | 28.57 | 3/4-20UNEF | 8 | 30 |
| 16S | 1-20UNEF | 13.49 | 42.88 | 31.75 | 7/8-20UNEF | 8.5 | 32 |
| 16 | 1-20UNEF | 18.26 | 53.37 | 31.75 | 7/8-20UNEF | 8.5 | 32 |
| 18 | 1 1/8-18UNEF | 18.26 | 52.37 | 34.13 | 1-20UNEF | 9.53 | 42 |
| 20 | 1 1/4-18UNEF | 18.26 | 55.57 | 37.28 | 1 3/16-18UNEF | 9.53 | 47 |
| 22 | 1 3/8-18UNEF | 18.26 | 55.57 | 40.48 | 1 3/16-18UNEF | 9.53 | 50 |
| 24 | 1 1/2-18UNEF | 18.26 | 58.72 | 43.63 | 1 7/16-18UNEF | 9.53 | 53 |
| 28 | 1 3/4-18UNS | 18.26 | 58.72 | 50 | 1 7/16-18UNEF | 9.53 | 59 |
| 32 | 2-18UNS | 18.26 | 61.92 | 56.33 | 1 3/4-18UNS | 11.13 | 66 |
| 36 | 2 1/4-16UN | 18.26 | 61.92 | 62.68 | 2-18UNS | 12.7 | 73 |

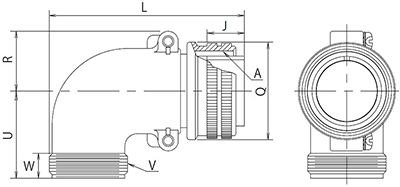

3. D/MS3108B 弯角型插头
| 外壳规格 | 螺丝规格 | 螺丝有效长度 | 全长 | 连接螺母外径 | R±0.5 | U±0.5 | 电缆夹安装螺丝 | 有效螺丝高度 |
| A | J±0.12 | L以下 | φ Q 上公差：0 下公差：-0.38 | V | W以上 | |||
| 12S | 3/4-20UNEF | 13.49 | 50.8 | 25.4 | 10.5 | 25.4 | 5/8-24UNEF | 9.53 |
| 14S | 7/8-20UNEF | 13.49 | 53.97 | 28.57 | 14.9 | 27 | 3/4-20UNEF | 8 |
| 16S | 1-20UNEF | 13.49 | 60.32 | 31.75 | 18.5 | 28.6 | 7/8-20UNEF | 8.5 |
| 16 | 1-20UNEF | 18.26 | 65.07 | 31.75 | 18.5 | 28.6 | 7/8-20UNEF | 8.5 |
| 18 | 1 1/8-18UNEF | 18.26 | 68.27 | 34.13 | 20.5 | 30.2 | 1-20UNEF | 9.53 |
| 20 | 1 1/4-18UNEF | 18.26 | 76.98 | 37.28 | 22.5 | 33.3 | 1 3/16-18UNEF | 9.53 |
| 22 | 1 3/8-18UNEF | 18.26 | 76.98 | 40.48 | 24.1 | 33.3 | 1 3/16-18UNEF | 9.53 |
| 24 | 1 1/2-18UNEF | 18.26 | 86.51 | 43.63 | 25.6 | 36.5 | 1 7/16-18UNEF | 9.53 |
| 28 | 1 3/4-18UNS | 18.26 | 86.51 | 50 | 28.8 | 36.5 | 1 7/16-18UNEF | 9.53 |
| 32 | 2-18UNS | 18.26 | 95.25 | 56.33 | 32.8 | 44.4 | 1 3/4-18UNS | 11.13 |
| 36 | 2 1/4-16UN | 18.26 | 100 | 62.68 | 36 | 49.2 | 2-18UNS | 12.7 |

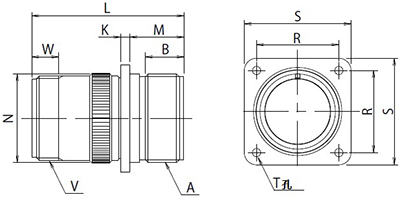

4. D/MS3100A 带法兰插座（中继型）
| 外壳规格 | 螺丝规格 | 螺丝有效长度 | 法兰厚度 | 全长 | 法兰位置 | 外径 | 安装孔间隔 | 法兰宽度 | 安装孔径 | 电缆夹安装螺丝 | 有效螺丝高度 |
| A | B以上 | K±0.5 | L | M 上公差：+0.78 下公差：0 | φN±0.5 | R±0.12 | S±0.5 | φ T 上公差：+0.25 下公差：-0.12 | V | W以上 | |
| 12S | 3/4-20UNEF | 9.53 | 2.1 | 38.6 | 14.28 | 19.89 | 20.62 | 27.8 | 3.05 | 5/8-24UNEF | 9.53 |
| 14S | 7/8-20UNEF | 9.53 | 2.1 | 39 | 14.28 | 22.29 | 23.01 | 30.2 | 3.05 | 3/4-20UNEF | 9.53 |
| 16S | 1-20UNEF | 9.53 | 2.1 | 38.9 | 14.28 | 25.45 | 24.61 | 32.5 | 3.05 | 7/8-20UNEF | 9.53 |
| 16 | 1-20UNEF | 15.88 | 3.2 | 47.9 | 19.05 | 25.45 | 24.61 | 32.5 | 3.05 | 7/8-20UNEF | 9.53 |
| 18 | 1 1/8-18UNEF | 15.88 | 3.2 | 51.4 | 19.05 | 28.64 | 26.97 | 34.9 | 3.05 | 1-20UNEF | 9.53 |
| 20 | 1 1/4-18UNEF | 15.88 | 3.2 | 56.3 | 19.05 | 31.81 | 29.36 | 38.1 | 3.05 | 1 3/16-18UNEF | 9.53 |
| 22 | 1 3/8-18UNEF | 15.88 | 3.2 | 56.3 | 19.05 | 34.99 | 31.75 | 41.3 | 3.05 | 1 3/16-18UNEF | 9.53 |
| 24 | 1 1/2-18UNEF | 15.88 | 3.2 | 59.4 | 20.63 | 38.15 | 34.93 | 44.4 | 3.74 | 1 7/16-18UNEF | 9.53 |
| 28 | 1 3/4-18UNS | 15.88 | 3.2 | 59.4 | 20.63 | 44.51 | 39.67 | 50.8 | 3.74 | 1 7/16-18UNEF | 9.53 |
| 32 | 2-18UNS | 15.88 | 3.7 | 61.9 | 22.23 | 51.24 | 44.45 | 57.2 | 4.4 | 1 3/4-18UNS | 11.13 |
| 36 | 2 1/4-16UN | 15.88 | 3.7 | 61.8 | 22.23 | 57.21 | 49.23 | 63.5 | 4.4 | 2-18UNS | 12.7 |

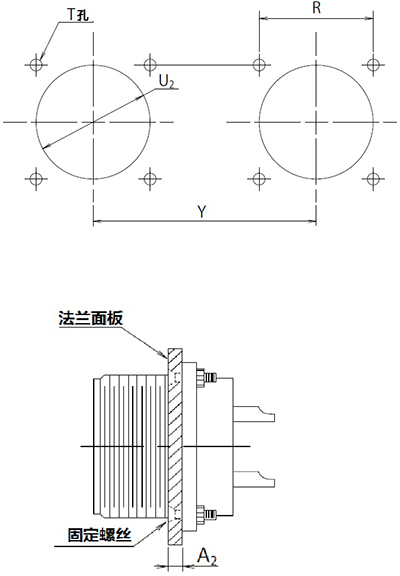

法兰安装尺寸
| 外壳规格 | 邻近安装间隔 | 安装小螺丝用孔径 | 外壳用孔径 | 法兰最大厚度 | 安装螺丝 （参考） | |
| 间隔 | 孔径 | 后面安装 | ||||
| A | R±0.13 | T 上公差：+0.78 下公差：0 | U2 以 | A2 | ||
| 12S | 50 | 20.62 | 3.05 | 19.8 | 3 | M3 |
| 14S | 53 | 23.01 | 3.05 | 23 | 3 | M3 |
| 16S，16 | 56 | 24.61 | 3.05 | 26.1 | 3 | M3 |
| 18 | 59 | 26.97 | 3.05 | 29.3 | 3 | M3 |
| 20 | 62 | 29.36 | 3.05 | 32.5 | 3 | M3 |
| 22 | 70 | 31.75 | 3.05 | 35.7 | 3 | M3 |
| 24 | 73 | 34.92 | 3.75 | 38.8 | 3 | M3.5 |
| 28 | 80 | 39.67 | 3.75 | 45.2 | 3 | M3.5 |
| 32 | 86 | 44.45 | 4.4 | 51.5 | 3 | M4 |
| 36 | 92 | 49.23 | 4.4 | 57.9 | 3 | M4 |

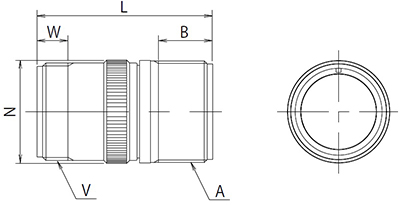

5. D/MS3101A 中继型插座
| 外壳规格 | 螺丝规格 | 螺丝有效长度 | 全长 | 外径 | 电缆夹安装螺丝 | 有效螺丝高度 |
| A | B以上 | L | φN±0.5 | V | W以上 | |
| 12S | 3/4-20UNEF | 9.53 | 38.6 | 19.9 | 5/8-24UNEF | 9.53 |
| 14S | 7/8-20UNEF | 9.53 | 38.5 | 22.29 | 3/4-20UNEF | 9.53 |
| 16S | 1-20UNEF | 9.53 | 38.7 | 25.47 | 7/8-20UNEF | 9.53 |
| 16 | 1-20UNEF | 15.88 | 47.9 | 25.47 | 7/8-20UNEF | 9.53 |
| 18 | 1 1/8-18UNEF | 15.88 | 50.9 | 28.64 | 1-20UNEF | 9.53 |
| 20 | 1 1/4-18UNEF | 15.88 | 55.8 | 31.81 | 1 3/16-18UNEF | 9.53 |
| 22 | 1 3/8-18UNEF | 15.88 | 55.8 | 34.99 | 1 3/16-18UNEF | 9.53 |
| 24 | 1 1/2-18UNEF | 15.88 | 58.9 | 38.17 | 1 7/16-18UNEF | 9.53 |
| 28 | 1 3/4-18UNS | 15.88 | 58.9 | 44.52 | 1 7/16-18UNEF | 9.53 |
| 32 | 2-18UNS | 15.88 | 61.4 | 51.25 | 1 3/4-18UNS | 11.13 |
| 36 | 2 1/4-16UN | 15.88 | 61.8 | 57.22 | 2-18UNS | 12.7 |

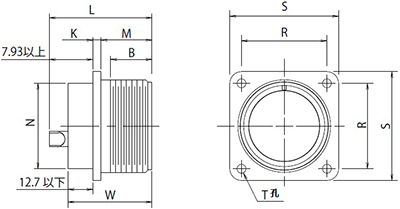

6. D/MS3102A 面板插座型
| 外壳规格 | 螺丝规格 | 螺丝有效长度 | 法兰厚度 | 全长 | 法兰位置 | 外径 | 安装孔间隔 | 法兰宽度 | 安装孔径 | 外壳全长 |
| A | B以上 | K±0.5 | L | M 上公差：+0.78 下公差：0 | φN±0.5 | R±0.12 | S±0.5 | φ T 上公差：+0.25 下公差：-0.12 | W±0.5 | |
| 10SL | 5/8-24UNEF | 9.53 | 2.1 | 30.25 | 14.28 | 15.9 | 18.26 | 25.4 | 3.05 | 21.9 |
| 12S | 3/4-20UNEF | 9.53 | 2.1 | 30.25 | 14.28 | 17.5 | 20.62 | 27.8 | 3.05 | 24 |
| 14S | 7/8-20UNEF | 9.53 | 2.1 | 30.25 | 14.28 | 19.1 | 23.01 | 30.2 | 3.05 | 24 |
| 16S | 1-20UNEF | 9.53 | 2.1 | 30.25 | 14.28 | 22.2 | 24.61 | 32.5 | 3.05 | 24 |
| 16 | 1-20UNEF | 15.88 | 3.2 | 44.45 | 19.05 | 22.2 | 24.61 | 32.5 | 3.05 | 34.4 |
| 18 | 1 1/8-18UNEF | 15.88 | 3.2 | 49.22 | 19.05 | 25.4 | 26.97 | 34.9 | 3.05 | 34.4 |
| 20 | 1 1/4-18UNEF | 15.88 | 3.2 | 49.22 | 19.05 | 28.6 | 29.36 | 38.1 | 3.05 | 34.4 |
| 22 | 1 3/8-18UNEF | 15.88 | 3.2 | 49.22 | 19.05 | 31.8 | 31.75 | 41.3 | 3.05 | 34.4 |
| 24 | 1 1/2-18UNEF | 15.88 | 3.2 | 49.22 | 20.63 | 34.9 | 34.92 | 44.4 | 3.74 | 34.4 |
| 28 | 1 3/4-18UNS | 15.88 | 3.2 | 49.22 | 20.63 | 41.3 | 39.67 | 50.8 | 3.74 | 34.4 |
| 32 | 2-18UNS | 15.88 | 3.7 | 49.22 | 22.23 | 48.4 | 44.45 | 57.2 | 4.4 | 36.7 |
| 36 | 2 1/4-16UN | 15.88 | 3.7 | 49.22 | 22.23 | 54 | 49.23 | 63.5 | 4.4 | 36.7 |

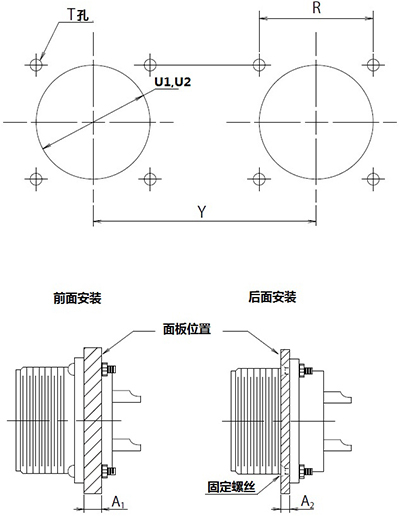

法兰安装尺寸
| 外壳规格 | 邻近安装间隔 | 安装小螺丝用孔径 | 外壳用孔径 | 法兰最大厚度 | 安装螺丝 （参考） | |||
| 间隔 | 孔径 | 前面安装 | 后面安装 | |||||
| Y以上 | R±0.13 | T 上公差：+0.25 下公差：-0.12 | U1 以上 | U2 以上 | A1 | A2 | ||
| 10SL | 47 | 18.26 | 3.05 | 16.8 | 16.6 | 10 | 3 | M3 |
| 12S | 50 | 20.62 | 3.05 | 18.4 | 19.8 | 10 | 3 | M3 |
| 14S | 53 | 23.01 | 3.05 | 20 | 23 | 10 | 3 | M3 |
| 16S，16 | 56 | 24.61 | 3.05 | 23.1 | 26.1 | 10 | 3 | M3 |
| 18 | 59 | 26.97 | 3.05 | 26.4 | 29.3 | 10 | 3 | M3 |
| 20 | 62 | 29.36 | 3.05 | 29.5 | 32.5 | 10 | 3 | M3 |
| 22 | 70 | 31.75 | 3.05 | 32.7 | 35.7 | 10 | 3 | M3 |
| 24 | 73 | 34.92 | 3.75 | 35.9 | 38.8 | 10 | 3 | M3.5 |
| 28 | 80 | 39.67 | 3.75 | 42.2 | 45.2 | 10 | 3 | M3.5 |
| 32 | 86 | 44.45 | 4.4 | 49.3 | 51.5 | 10 | 3 | M4 |
| 36 | 92 | 49.23 | 4.4 | 54.9 | 57.9 | 10 | 3 | M4 |
使用案例
军规连接器以其优异的稳定性和耐用性，广泛应用于各个领域的电源、信号设备内。常见如如下行业：
马达领域
工业机器人
机床等设备
轨道交通
使用方法
MS连接器的组装方法
*为了接线我们需要对分解的连接器进行在组装

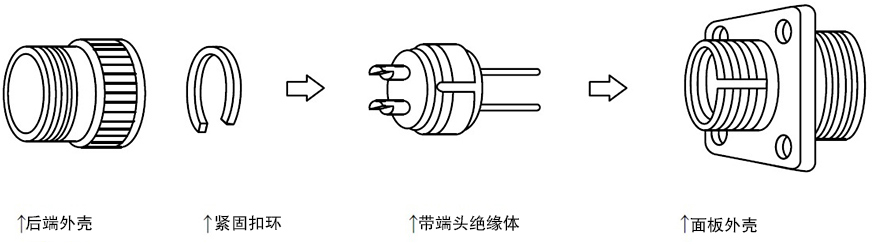

1. Ｄ/MS3100A,D/MS3101A,D/MS3102A插座
· 在面板外壳中依次安装上带端头的绝缘件，紧固扣环进行组装。同时注意外壳键的位置和绝缘键槽的位置进行组合。
· 其中紧固扣环需要扣紧，并确认是否与外壳的槽吻合。
· 最后将后端外壳通过螺纹拧紧。如下示意图
2. D/MS3106A插座
·在前端外壳中依次安装上带端头的绝缘件，紧固扣环，衬套环进行组装。同时注意外壳键的位置和绝缘键槽的位置进行组合。
·其中紧固扣环需要扣紧，并确认是否与外壳的槽吻合。
·最后将后端外壳通过螺纹拧紧。如下示意图

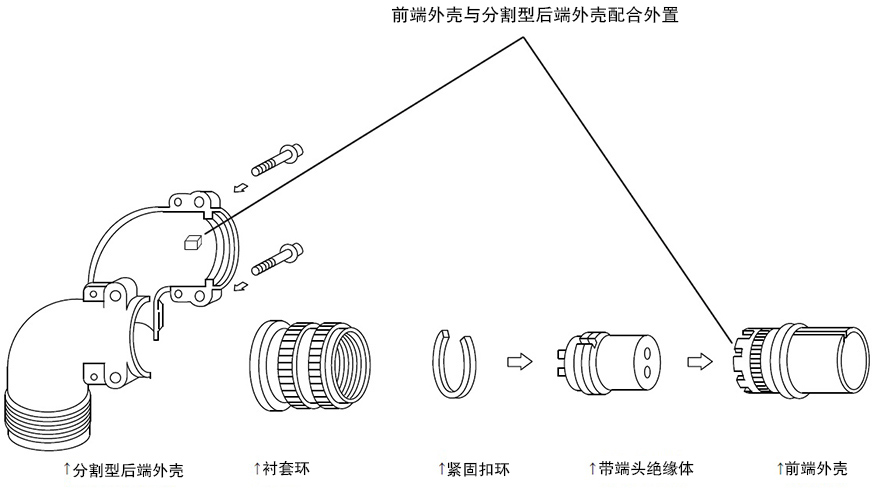

3. Ｄ/MS3106B,D/MS3108B插座(分割型）
·在前端外壳中依次安装上带端头的绝缘件，紧固扣环，衬套环进行组装。
·其中紧固扣环需要扣紧，并确认是否与外壳的槽吻合。
·最后将后端外壳（分割型）与前端外壳的间隙进行配合，配合后在将紧固螺丝进行拧紧。
*为了接线我们需要对分解的连接器进行在组装
1. Ｄ/MS3100A,D/MS3101A,D/MS3102A插座
· 在面板外壳中依次安装上带端头的绝缘件，紧固扣环进行组装。同时注意外壳键的位置和绝缘键槽的位置进行组合。
· 其中紧固扣环需要扣紧，并确认是否与外壳的槽吻合。
· 最后将后端外壳通过螺纹拧紧。如下示意图

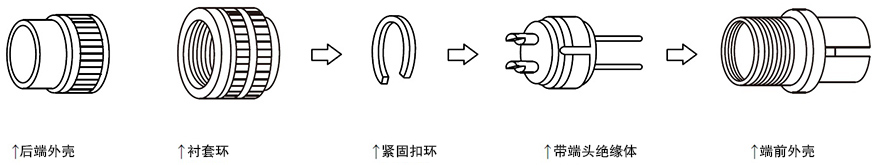

2. D/MS3106A插座
·在前端外壳中依次安装上带端头的绝缘件，紧固扣环，衬套环进行组装。同时注意外壳键的位置和绝缘键槽的位置进行组合。
·其中紧固扣环需要扣紧，并确认是否与外壳的槽吻合。
·最后将后端外壳通过螺纹拧紧。如下示意图
3. Ｄ/MS3106B,D/MS3108B插座(分割型）
·在前端外壳中依次安装上带端头的绝缘件，紧固扣环，衬套环进行组装。
·其中紧固扣环需要扣紧，并确认是否与外壳的槽吻合。
·最后将后端外壳（分割型）与前端外壳的间隙进行配合，配合后在将紧固螺丝进行拧紧。
相关产品
推荐理由：配套产品
规格表
· 外壳规格的排列编号列表
用“●"表示对应的产品公端子和母端子都有
用“●"表示对应的产品公端子和母端子都有
| 芯数 | 外壳规格 | 电压区分 | 端头尺寸 | 插头 | 插座 | ||||||||
| #0 | #4 | #8 | #12 | #16 | D/MS3106A | D/MS3106B | D/MS3108B | D/MS3100A | D/MS3101A | D/MS3102A | |||
| 1 | 20-2 | D | 1 | ● | ● | ● | ● | ● | ● | ||||
| 2 | 10SL-4 | A | 2 | 仅母端子 | 无 | 无 | 无 | 无 | 仅公端子 | ||||
| 12S-3 | A | 2 | ● | ● | ● | ● | ● | ● | |||||
| 14S-9 | A | 2 | ● | ● | ● | ● | ● | ● | |||||
| 20-23 | A | 2 | ● | ● | ● | ● | ● | ● | |||||
| 32-5 | D | 2 | ● | ● | ● | ● | ● | ● | |||||
| 3 | 10SL-3 | A | 3 | 仅母端子 | 无 | 无 | 无 | 无 | 仅公端子 | ||||
| 14S-1 | A | 3 | ● | ● | ● | ● | ● | ● | |||||
| 14S-7 | A | 3 | ● | ● | ● | ● | ● | ● | |||||
| 16S-5 | A | 3 | ● | ● | ● | ● | ● | ● | |||||
| 16-10 | A | 3 | ● | ● | ● | ● | ● | ● | |||||
| 18-5 | D | 2 | 1 | ● | ● | ● | ● | ● | ● | ||||
| 18-21 | A | 3 | ● | ● | ● | ● | ● | ● | |||||
| 18-22 | D | 3 | ● | ● | ● | ● | ● | ● | |||||
| 22-2 | D | 3 | ● | ● | ● | ● | ● | ● | |||||
| 28-6 | D | 3 | ● | ● | ● | ● | ● | ● | |||||
| 36-4 | D | 1 | ● | ● | ● | ● | ● | ● | |||||
| A | 2 | ||||||||||||
| 4 | 14S-2 | INST | 4 | ● | ● | ● | ● | ● | ● | ||||
| 18-4 | D | 4 | ● | ● | ● | ● | ● | ● | |||||
| 18-10 | A | 4 | ● | ● | ● | ● | ● | ● | |||||
| 20-4 | D | 4 | ● | ● | ● | ● | ● | ● | |||||
| 22-10 | E | 4 | ● | ● | ● | ● | ● | ● | |||||
| 22-22 | A | 4 | ● | ● | ● | ● | ● | ● | |||||
| 24-22 | D | 4 | ● | ● | ● | ● | ● | ● | |||||
| 32-17 | D | 4 | ● | ● | ● | ● | ● | ● | |||||
| 36-5 | A | 4 | ● | ● | ● | ● | ● | ● | |||||
| 5 | 14S-5 | INST | 5 | ● | ● | ● | ● | ● | ● | ||||
| 16S-8 | A | 5 | ● | ● | ● | ● | ● | ● | |||||
| 18-11 | A | 5 | ● | ● | ● | ● | ● | ● | |||||
| 18-20 | A | 5 | ● | ● | ● | ● | ● | ● | |||||
| 32-1 | E | 1 | ● | ● | ● | ● | ● | ● | |||||
| D | 2 | 2 | |||||||||||
| 32-2 | E | 3 | 2 | ● | ● | ● | ● | ● | ● | ||||
| 6 | 14S-6 | INST | 6 | ● | ● | ● | ● | ● | ● | ||||
| 18-12 | A | 6 | ● | ● | ● | ● | ● | ● | |||||
| 20-17 | A | 5 | 1 | ● | ● | ● | ● | ● | ● | ||||
| 20-22 | A | 3 | 3 | ● | ● | ● | ● | ● | ● | ||||
| 36-3 | D | 3 | 3 | ● | ● | ● | ● | ● | ● | ||||
| 7 | 16S-1 | A | 7 | ● | ● | ● | ● | ● | ● | ||||
| 20-15 | A | 7 | ● | ● | ● | ● | ● | ● | |||||
| 22-28 | A | 7 | ● | ● | ● | ● | ● | ● | |||||
| 24-2 | D | 7 | ● | ● | ● | ● | ● | ● | |||||
| 24-10 | A | 7 | ● | ● | ● | ● | ● | ● | |||||
| 28-10 | D | 1 | ● | ● | ● | ● | ● | ● | |||||
| A | 2 | 2 | 2 | ||||||||||
| 8 | 18-8 | A | 1 | 7 | ● | ● | ● | ● | ● | ● | |||
| 20-7 | D | 4 | ● | ● | ● | ● | ● | ● | |||||
| A | 4 | ||||||||||||
| 22-23 | D | 1 | ● | ● | ● | ● | ● | ● | |||||
| A | 7 | ||||||||||||
| 9 | 20-16 | A | 2 | 7 | ● | ● | ● | ● | ● | ● | |||
| 20-18 | A | 3 | 6 | ● | ● | ● | ● | ● | ● | ||||
| 24-11 | A | 3 | 6 | ● | ● | ● | ● | ● | ● | ||||
| 10 | 18-1 | A | 4 | ● | ● | ● | ● | ● | ● | ||||
| INST | 6 | ||||||||||||
| 18-19 | A | 10 | ● | ● | ● | ● | ● | ● | |||||
| 11 | 24-20 | D | 2 | 9 | ● | ● | ● | ● | ● | ● | |||
| 14 | 20-27 | A | 14 | ● | ● | ● | ● | ● | ● | ||||
| 22-19 | A | 14 | ● | ● | ● | ● | ● | ● | |||||
| 28-20 | A | 10 | 4 | ● | ● | ● | ● | ● | ● | ||||
| 32-9 | D | 2 | 12 | ● | ● | ● | ● | ● | ● | ||||
| 16 | 24-5 | A | 16 | ● | ● | ● | ● | ● | ● | ||||
| 24-7 | A | 2 | 14 | ● | ● | ● | ● | ● | ● | ||||
| 17 | 20-29 | A | 17 | ● | ● | ● | ● | ● | ● | ||||
| 19 | 22-14 | A | 19 | ● | ● | ● | ● | ● | ● | ||||
| 20 | 28-16 | A | 20 | ● | ● | ● | ● | ● | ● | ||||
| 22 | 28-11 | A | 4 | 18 | ● | ● | ● | ● | ● | ● | |||
| 24 | 24-28 | INST | 24 | ● | ● | ● | ● | ● | ● | ||||
| 26 | 28-12 | A | 26 | ● | ● | ● | ● | ● | ● | ||||
| 30 | 32-8 | A | 6 | 24 | ● | ● | ● | ● | ● | ● | |||
| 31 | 36-9 | A | 1 | 2 | 14 | 14 | ● | ● | ● | ● | ● | ● | |
| 35 | 28-15 | A | 35 | ● | ● | ● | ● | ● | ● | ||||
| 32-7 | A | 7 | 24 | ● | ● | ● | ● | ● | ● | ||||
| INST | 4 | ||||||||||||
| 37 | 28-21 | A | 37 | ● | ● | ● | ● | ● | ● | ||||
| 48 | 36-10 | A | 48 | ● | ● | ● | ● | ● | ● | ||||
| 52 | 32-414 | A | 52 | ● | ● | ● | ● | ● | ● | ||||
| 54 | 32A-10 | A | 54 | ● | ● | ● | ● | ● | ● | ||||
| 73 | 36-73 | A | 73 | ● | ● | ● | ● | ● | ● | ||||
· 键位变更标记
| 芯数 | 外壳规格 | 键位变更记录 | |||
| W | X | Y | Z | ||
| 1 | 20-2 | — | — | — | — |
| 2 | 10SL-4 | — | — | — | — |
| 12S-3 | 70° | 145° | 215° | 290° | |
| 14S-9 | 70° | 145° | 215° | 290° | |
| 20-23 | 35° | 110° | 250° | 325° | |
| 32-5 | 35° | 110° | 250° | 325° | |
| 3 | 10SL-3 | — | — | — | — |
| 14S-1 | — | — | — | — | |
| 14S-7 | 90° | 180° | 270° | — | |
| 16S-5 | 70° | 145° | 215° | 290° | |
| 16-10 | 90° | 180° | 270° | — | |
| 18-5 | 80° | 110° | 250° | 280° | |
| 18-21 | — | — | — | — | |
| 18-22 | 70° | 145° | 215° | 290° | |
| 22-2 | 70° | 145° | 215° | 290° | |
| 28-6 | 70° | 145° | 215° | 290° | |
| 36-4 | 70° | 148° | 215° | 290° | |
| 4 | 14S-2 | — | 120° | 240° | — |
| 18-4 | 35° | 110° | 250° | 325° | |
| 18-10 | — | 120° | 240° | — | |
| 20-4 | 45° | 110° | 250° | — | |
| 22-10 | 35° | 110° | 250° | 325° | |
| 22-22 | — | 110° | 250° | — | |
| 24-22 | 45° | 110° | 250° | — | |
| 32-17 | 45° | 110° | 250° | — | |
| 36-5 | — | 120° | 240° | — | |
| 5 | 14S-5 | — | 110° | — | — |
| 16S-8 | — | 170° | 265° | — | |
| 18-11 | — | 170° | 265° | — | |
| 18-20 | 90° | 180° | 270° | — | |
| 32-1 | 80° | 110° | 250° | 280° | |
| 32-2 | 70° | 145° | 215° | 290° | |
| 6 | 14S-6 | — | — | — | — |
| 18-12 | 80° | — | — | 280° | |
| 20-17 | 90° | 180° | 270° | — | |
| 20-22 | 80° | — | — | 280° | |
| 36-3 | 70° | 145° | 215° | 290° | |
| 芯数 | 外壳规格 | 键位变更记录 | |||
| W | X | Y | Z | ||
| 7 | 16S-1 | 80° | — | — | 280° |
| 20-15 | 80° | — | — | 280° | |
| 22-28 | 80° | — | — | 280° | |
| 24-2 | 80° | — | — | 280° | |
| 24-10 | 80° | — | — | 280° | |
| 28-10 | 80° | 110° | 250° | 280° | |
| 8 | 18-8 | 70° | — | — | 290° |
| 20-7 | 80° | 110° | 250° | 280° | |
| 22-23 | 35° | — | — | — | |
| 9 | 20-16 | 80° | 110° | 250° | 280° |
| 20-18 | 35° | 110° | 250° | 325° | |
| 24-11 | 35° | 110° | 250° | 325° | |
| 10 | 18-1 | 70° | 145° | 215° | 290° |
| 18-19 | — | 120° | 240° | — | |
| 11 | 24-20 | 80° | 110° | 250° | 280° |
| 14 | 20-27 | 35° | 110° | 250° | 325° |
| 22-19 | 80° | 110° | 250° | 280° | |
| 28-20 | 80° | 110° | 250° | 280° | |
| 32-9 | 80° | 110° | 250° | 280° | |
| 16 | 24-5 | 80° | 110° | 250° | 280° |
| 24-7 | 80° | 110° | 250° | 280° | |
| 17 | 20-29 | 80° | — | — | 280° |
| 19 | 22-14 | 80° | 110° | 250° | 280° |
| 20 | 28-16 | 80° | 110° | 250° | 280° |
| 22 | 28-11 | 80° | 110° | 250° | 280° |
| 24 | 24-28 | 80° | 110° | 250° | 280° |
| 26 | 28-12 | 90° | 180° | 270° | — |
| 30 | 32-8 | 80° | 125° | 235° | 280° |
| 31 | 36-9 | 80° | 125° | 235° | 280° |
| 35 | 28-15 | 80° | 110° | 250° | 280° |
| 32-7 | 80° | 125° | 235° | 280° | |
| 37 | 28-21 | 80° | 110° | 250° | 280° |
| 48 | 36-10 | 80° | 125° | 235° | 280° |
| 52 | 32-414 | 80° | 110° | 250° | 280° |
| 54 | 32A-10 | — | — | — | — |
| 73 | 36-73 | 80° | 110° | 250° | 280° |
价格说明
1.划线价格为该商品标准销售价或曾经的销售价，并非原价。
2.非划线价格为商品的实时标价，成交价格根据商品促销、数量折扣或优惠券的使用情况存在差异，最终以下订时显示的价格为准。
2.非划线价格为商品的实时标价，成交价格根据商品促销、数量折扣或优惠券的使用情况存在差异，最终以下订时显示的价格为准。
关于此商品的常见问题 (FAQ)
插头与插座是如何匹配？
D/MS军规连接器分插头与插座，通过插头的公端与插座的母端或者插头的母端与插座的公端进行匹配。插头与插头，插座与插座及时对插的是公端与母端，也不能够匹配。
为军规系列产品可以与其他品牌同规格的产品匹配吗？
日本第一电子工业产D/MS型圆形连接器A/B系列产品，符合美国MIL-DTL-5015(MIL-C-5015)标准，它与符合MIL-DTL-5015(MIL-C-5015)标准的其他品牌MS连接器可相互组合。但是由于不同厂家在生产过程中有公差差异，会在一定程度上导致组合会紧或者松，我们建议最好是插头与插座全部使用同一个品牌的产品。
为日本品牌，货期长吗？
该系列产品我们大部分都有库存，货期为1天，如果没有库存的情况下，我们从日本进口只需要9天即可。当然如果出现大数量时，需要以实际报价单为准。
常被一起浏览的商品
常被一起购买的商品
相关产品集合页
单价(未税)：
数量：
总价(含税)：
总价(未税)：
总价(未税)：
分享
客服
产品目录
加入购物车
| 数量 | 未税单价 (元) | 发货日 |
|---|
共 个备选型号
