产品概述
TE可靠耐用的Dynamic系列连接器非常适合用于振动和对安装效率要求较高的应用环境。
D-3000系列是Dynamic系列中广泛用于工业设备的“信号用”和“电源用”连接器。
针脚间距分为标准3.81mm和高电压型5.08mm：
      标准3.81mm：主要用于信号电路和电源电路
      高电压型5.08mm：主要用于高压电源电路
为了满足小型高功率化的设备需求，电源用规格的产品使用了新开发的铜合金，使每个针脚能够承载的电流达到15A。
秉着“对于客户各式使用用途，Dynamic系列都要支持。为此，要完善壳体和线路板安装式的多样化”的设计理念，D-3000系列的所有触头都可以适用于该系列所有外壳，通过外壳的多样变化，Dynamic系列可以满足各种不用的用途及设备需求

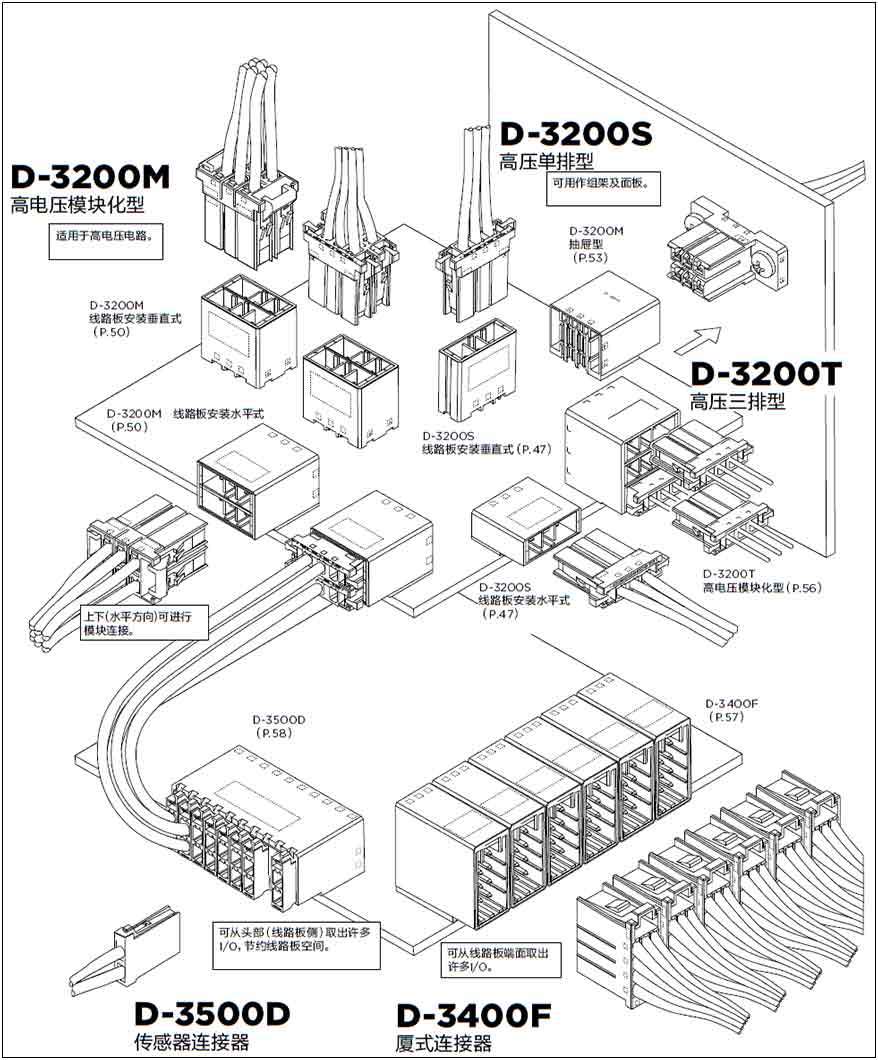

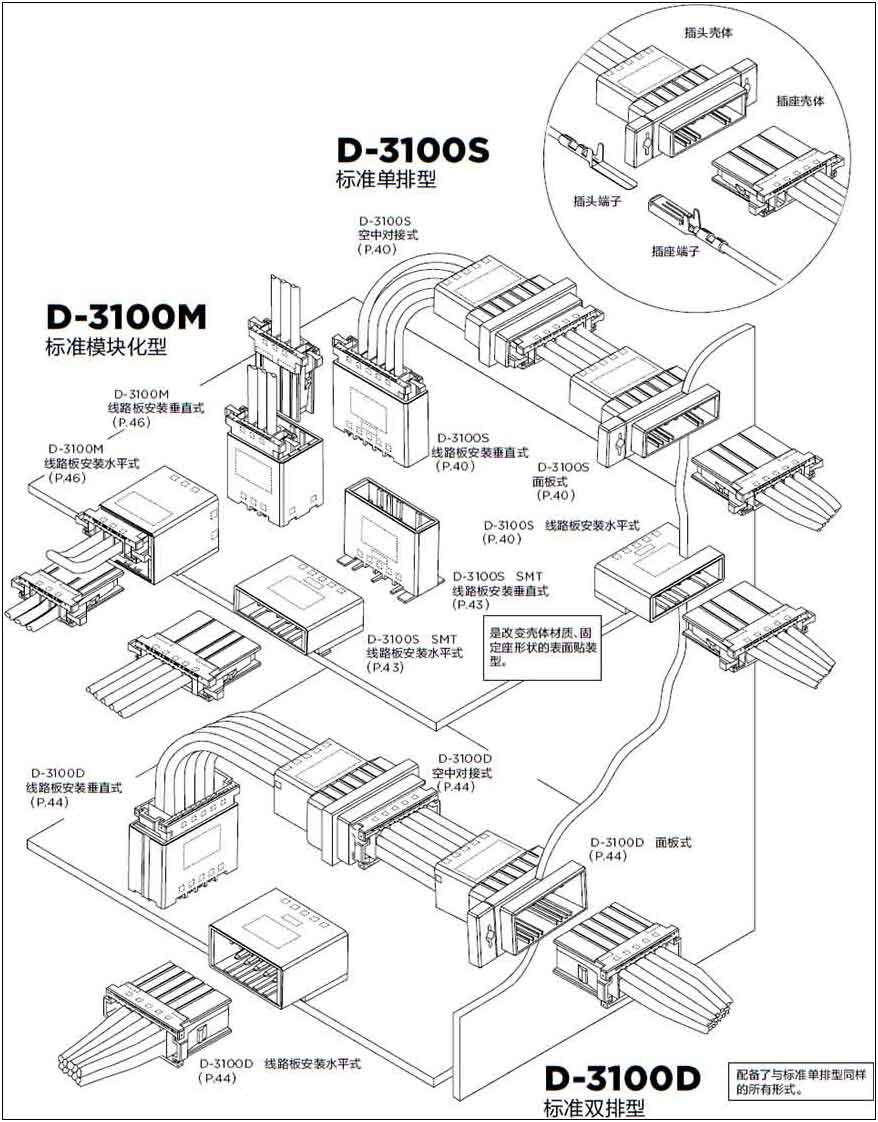

D-3000系列产品一览

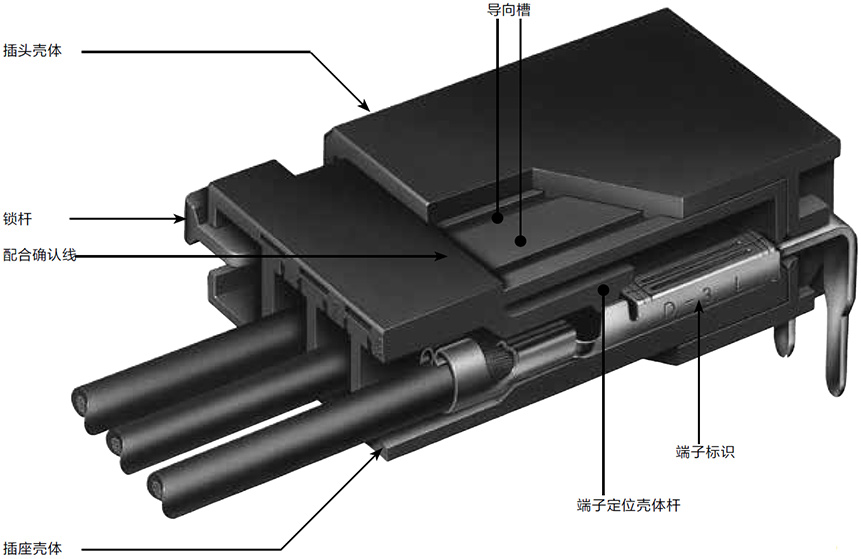

米思米TE泰科D3000系列端子特点Dynamic
米思米TE泰科D3000系列端子剖面结构图Dynamic
产品特点
产品亮点
     1.抗振动端子结构
     采用汽车行业广泛应用的抗振动的插座和插头的盒型结构（3点接触）。它被证明在实际作业环境下能发挥稳定的可靠性的端子结构。
     2.三种镀层
     根据使用用途，选择镀层的种类，实现了性价比的优化。插拔次数少，通常环境下的用途配备镀锡，插拔次数多的途配备镀金0.38μm，恶劣环境下配备镀金0.76μm。
     3.两种接点压力
     两种不同接点压力的端子可供选择，以适应应用环境，可区分使用，插拔次数多和多位用途使用标准接点压力件，有振动用途使用高接点压力件。
     4.高电流
     该尺寸可承载最大15A（温升30度以下）电流电。通过新开发的铜合金材料和可靠的3点接触结构实现。
     5.锁定感
     配合时，清脆的锁定音和振动传递给作业员，使得在无法目视的作业环境下，也可放心使用，而不会出现配合不到位（半配合）等缺陷。
     6.键位
     壳体上设有键位（插槽），通过区分使用X键和Y键，防止错误配合。若使用键位插塞，可进一步提升键位功能。
端子特点（D-3000系类图例）
米思米TE泰科D3000端子特点

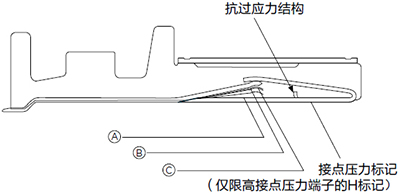

接点压力调节型端子
• 端子的镀层配备金、锡两种。
均可通过调节辅助弹簧间隙（A~C 的各位置）获得最佳接点压力。
同时，镀金端子还根据使用目的，配备高接点压力端子和标准接点压力端子两种。
• 抗过应力结构
是指为尽量控制异物或撬动对主触点损坏的防护结构。
（D-2 S、M/D-3 S、M、L、2L、3L/D-5 S、M的各插座端子）
米思米TE泰科D3000端子剖面结构图
镀层类型接点压力位置接点压力标记适用位数规格应用插抜次数
镀金标准接点压力1.47N左右A—1~100 位标准信号/电源用多位
插拔次数多的电路		500次
高接点压力2.45N左右BH1~20位振动/大电流信号/电源/电机用
振动多的应用		500次
镀锡高接点压力3.92N左右CH1~10位大电流信号/电源用
插拔次数少的电路		100次

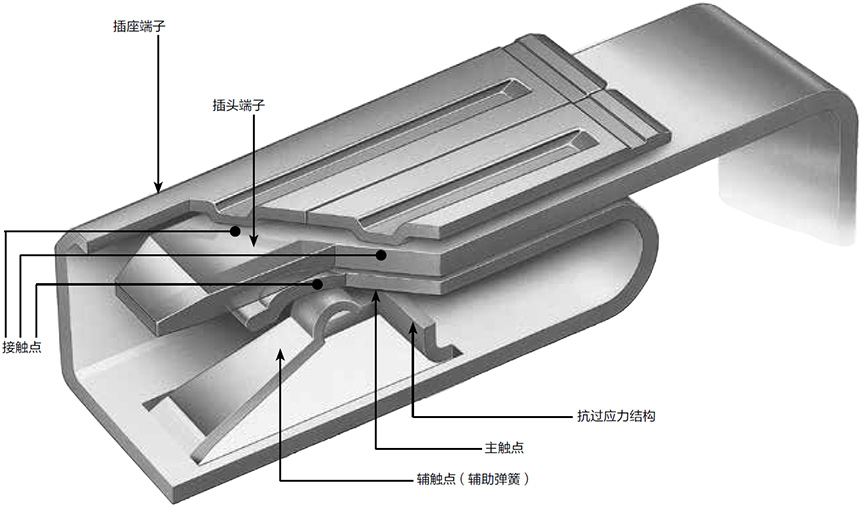

插头/ 插座接触方式
插头侧采用片状插片方式，插座侧采用带支撑的插座（以下简称插座）方式。其结构非常抗振动。（见下图）接触方式采用高可靠性的3 点接触方式。
米思米TE泰科D3000端子触点接触方式
端子与外壳的固定
端子的固定方式采用外壳悬挂固定，故端子本身无锁定，容易插入壳体，也绝无脱落的风险。
外壳插入时有清脆的锁定音，易于确认插入。
端子可使用专用工具拔出。
米思米TE泰科D3000端子触点接触方式剖面图
外壳亮点（D-3000 系列图例）
米思米TE泰科D3000外壳特点

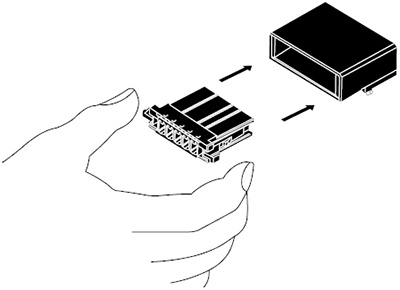

连接器易于插入和拔出
• 连接器容易插入和拔出，配合时，有清脆的锁定音
• 连接器的拔出，只需抓住壳体两侧的的两个锁扣，即可轻易解锁。
（D-3100/D-3200/D-4000/D-5200 系列）		• 出于安全考虑壳体角部充分磨圆，以免插入和拔出连接器时伤手。

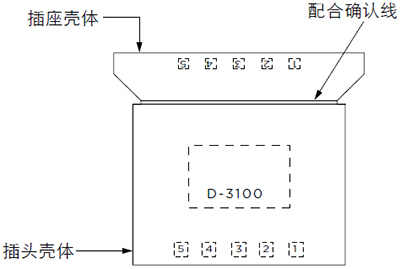

米思米TE泰科D3000插拔动作米思米TE泰科D3000配合确认线

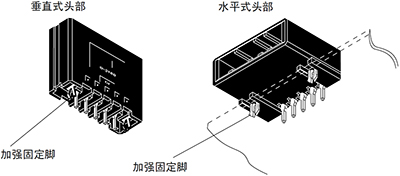

加强线路板的牢度

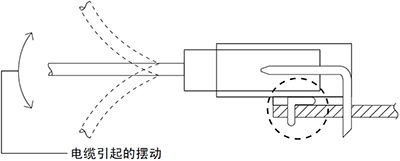

• 考虑到机器人自动贴装，垂直和水平式插头头部均装有加强固定脚• 特别是水平安装在壳体的底部，与现行方式相比，通过装在插座壳体的插入口附近的固定，可抵抗安装后电缆引起的摆动。
米思米TE泰科D3000固定脚米思米TE泰科D3000电缆摆动
注意：固定脚与1.6mm 线路板厚度一致，若为2.4mm 线路板，有时强度会降低。

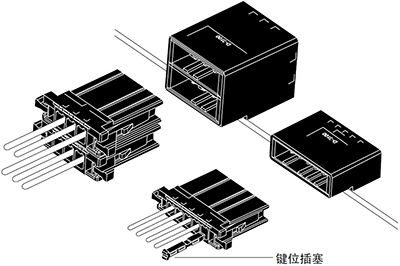

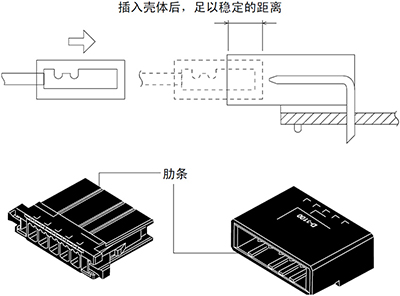

防振动机构防误插结构
• 插头和插座壳体均有多条肋型结构（凹凸），为抗振动的结构，使插座壳体完全插入插头壳体，壳体间不再出现晃动。• 部分产品（D-1200D/D-2100S/D-2100D/D-3100S/D-3100M/D-3200S/D-3200M/D-3200T/D-4000/D-5200S/D-5200M有防止误插结构的键位。通过使用键位， 防止其他品种误插。（ 键位插塞见P104， 仅适用D2000系列和P105，仅适用于D3000系列）
米思米TE泰科D3000防震结构米思米TE泰科D3000防误差结构

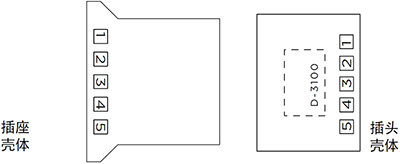

胶带标识显而易见的电路标识

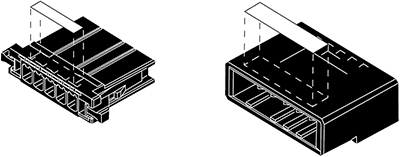

• 壳体表面可以贴胶带标识。• 插头和插座壳体均有电路标识，以便易于压装电缆。
米思米TE泰科D3000胶带标识米思米TE泰科D3000电路标识
尺寸图
D-3100S单排型标准型
（D3000其他下属系列尺寸图详见商品目录）

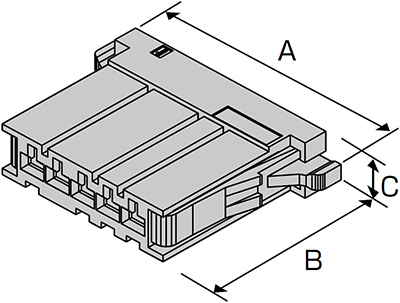

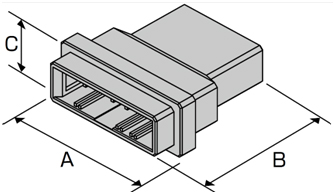

外形尺寸-插座壳体
米思米TE泰科D-3100S单排型标准型插座壳体
位数键镀层颜色型号尺寸
ABC
3X一黑色1-178288-326.822.87.2
Y一黑色2-178288-3
4X一黑色1-178288-430.622.87.2
Y一黑色2-178288-4
5X一黑色1-178288-534.422.87.2
6X一黑色1-178288-638.222.87.2
Y一黑色2-178288-6
8X一黑色1-178288-745.822.872
10X一黑色1-178288-853.422.87.2
Y一黑色2-178288-8

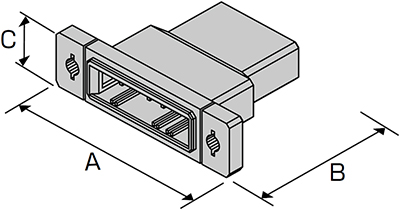

外形尺寸-面板式插头壳体
米思米TE泰科D-3100S单排型标准型插头壳体面板型
位数键镀层颜色型号尺寸
ABC
3X一黑色1-178802-34033.6127
Y一黑色2-178802-3
5X一黑色1-178802-54733.6127
8X一黑色1-178802-75933.6127
10X一黑色1-178802-86733.6127
Y一黑色2-178802-8
配合尺寸
米思米TE泰科D3100S配合尺寸
外形尺寸-中继式插头壳体
米思米TE泰科D-3100S单排型标准型插头壳体中继型
位数键镀层颜色型号尺寸
ABC
3X一黑色1-177648-325.633.6127
Y一黑色2-177648-3
5X一黑色1-177648-533.233.6127
8X一黑色1-177648-744.633.6127
10X一黑色1-177648-852.233.6127
Y一黑色2-177648-8
外形尺寸-水平式线路板安装插头头部
米思米TE泰科D-3100S单排型标准型线路板安装插头头部水平
位数键镀层颜色型号尺寸
ABC
　　3　　　X　金黑色1-178293-2　　21.6　　　　22.1　　　　10.9　　
金黑色1-178293-3
锡黑色1-178293-5
　Y　金黑色2-178293-2
金黑色2-178293-3
锡黑色2-178293-5
　　4　　　X　金黑色1-178294-2　　25.4　　　　22.1　　　　10.9　　
金黑色1-178294-3
锡黑色1-178294-5
Y金黑色2-178294-2
金黑色2-178294-3
　5　　X　金黑色1-178295-2　29.2　　22.1　　10.9　
金黑色1-178295-3
锡黑色1-178295-5
　6　　X　金黑色1-178296-2　33.1　　22.1　　10.9　
金黑色1-178296-3
锡黑色1-178296-5
Y金黑色2-178296-2
　8　　X　金黑色1-178297-2　40.7　　22.1　　10.9　
金黑色1-178297-3
锡黑色1-178297-5
　10　　X　金黑色1-178298-2　48.3　　22.1　　10.9　
金黑色1-178298-3
锡黑色1-178298-5
Y金黑色2-178298-3
外形尺寸-垂直式线路板安装插头头部
米思米TE泰科D-3100S单排型标准型线路板安装插头头部垂直
位数键镀层颜色型号尺寸
ABC
　　3　　　X　金黑色1-178313-2　　21.6　　　　9.4　　　　21.6　　
金黑色1-178313-3
锡黑色1-178313-5
　Y　金黑色2-178313-2
金黑色2-178313-3
锡黑色2-178313-5
　　4　　　X　金黑色1-178314-2　　25.4　　　　9.4　　　　21.6　　
金黑色1-178314-3
锡黑色1-178314-5
　Y　金黑色2-178314-2
金黑色2-178314-3
锡黑色2-178314-5
　5　　X　金黑色1-178315-2　29.2　　9.4　　21.6　
金黑色1-178315-3
锡黑色1-178315-5
　　6　　　X　金黑色1-178316-2　　33.1　　　　9.4　　　　21.6　　
金黑色1-178316-3
锡黑色1-178316-5
　Y　金黑色2-178316-2
金黑色2-178316-3
锡黑色2-178316-5
　8　　X　金黑色1-178317-2　40.7　　9.4　　21.6　
金黑色1-178317-3
锡黑色1-178317-5
　10　　X　金黑色1-178318-2　48.3　　9.4　　21.6　
金黑色1-178318-3
锡黑色1-178318-5
Y金黑色2-178318-2
规格概述

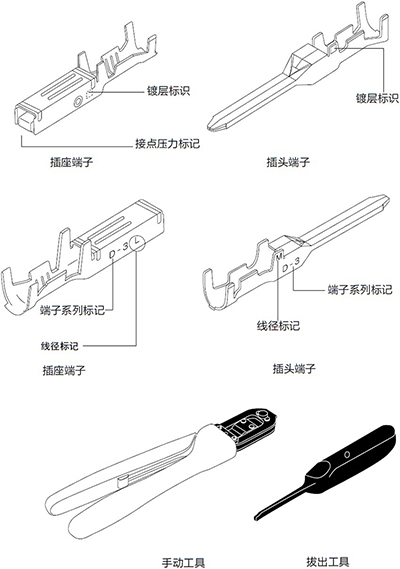

规格确认标记
接点压力标记……仅限高接点压力端子在插座端子的底部有“H”标记。（无标记的是标准接点压力端子）
（仅限D-3 端子）

• 镀层标识……在端子的侧面标记有下述编号，以使镀层的种类和镀层厚度一目了然。该数字与端子型号的附加编号一致。
     － 2……镀金0.38μm 厚
     － 3……镀金0.76μm 厚
     － 5……镀锡
*注关于镀层选择，详情参考

• 端子与工具的通用标记分别标识端子系列（D-1/D-2/D-3/D-4/D-5) 和线径标记（SS、S、M、L），以防止端子与手动工具和拔出工具不符。
线径标识如下：
D-1
     S ……AWG#30-28
     M ……AWG#28-22
     L ……AWG#28-22
     2L ……AWG#22-18
D-2
     S ……AWG#28-24
     M ……AWG#22-18
D-3
     S ……AWG#28-24
     M ……AWG#24-20
     L ……AWG#20-16
     2L ……AWG#16-14
     3L ……AWG#16-14
D-4
     M ……AWG#16-14
     L ……AWG#14-12
D-5/D5α
     SS ……AWG#20-16
     S ……AWG#16-14
     M ……AWG#12-10
     L ……AWG#8
米思米TE泰科D3000系列规格概述
使用案例

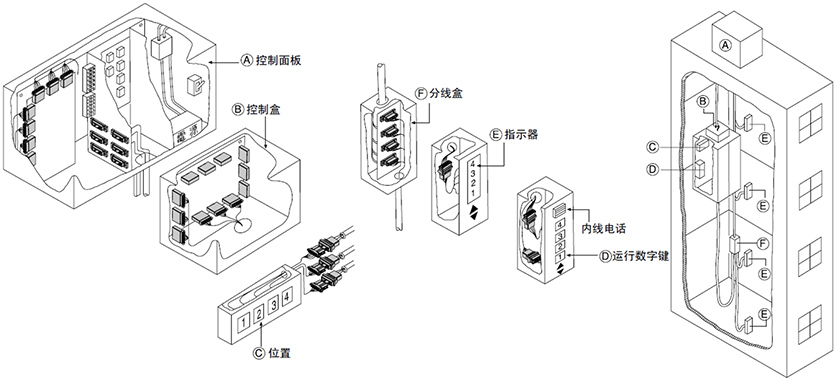

电梯典型应用
米思米TE泰科D3100S电梯案例
注意事项
镀层选择速选表
　电压电流　　应用　　镀锡　镀金
0.38μ0.76μ
标准压力高接点压力标准压力高接点压力
3V以下
1A以下		一般规格一★ ★★ ★★ ★ ★★ ★ ★
有振动一★★ ★★★ ★ ★
环境恶劣一★★★ ★★ ★ ★
插拔多一★ ★★★ ★ ★★ ★
位数多一★ ★ ★★ ★★ ★ ★★ ★
3~30V
1~10A		一般规格一★ ★★ ★★ ★ ★★ ★ ★
有振动一★★ ★★★ ★ ★
环境恶劣一★ ★★ ★★ ★ ★★ ★ ★
插拔多一★ ★★★ ★ ★★ ★
位数多一★ ★ ★★ ★★ ★ ★★ ★
3V以上
1A以上		一般规格★ ★★ ★ ★★ ★ ★★ ★ ★★ ★ ★
有振动一★ ★★ ★ ★★ ★★ ★ ★
环境恶劣一★ ★★ ★★ ★ ★★ ★ ★
插拔多一★ ★ ★★ ★★ ★ ★★ ★
位数多一★ ★ ★★ ★★ ★ ★★ ★
选择镀层的参考（ 本参考仅适用于D-3000 系列，未必与 品一致，因此请了解后再使用。）
镀金、镀锡的选择根据应用的电压、电流、环境（振动、温度、气体等）、位数等而异。
一般工业设备建议使用镀金端子，但出于成本考虑，客户可以根据实际应用需求，选择镀锡端子。以下对Dynamic 系列特性进行汇总，请供参考选择。
(1) 根据电压、电流进行选择
　镀金不确定区镀锡无镀层 (参考）
电压3V以下3 - 30V30 - 100V100V 以上
电流1A以下1 - 10A10A以上0.1A 以上
(表-1)
由表-1 可知，3V、1A 以下时，请务必使用镀金。30V、1A 以上时，也可使用镀锡。不确定区的选择可能最为复杂。其为镀金、镀锡均可使用的区域，但却受到环境的极大影响。
在清洁的环境下，也可使用镀锡。相反，如果环境恶劣，例如在高温、高湿，可能受气体影响振动较大或拔插较多等情况下，请务必使用镀金。
(2) 根据位数进行选择（根据接点压力进行选择）
容易被忘记的就是根据位数进行选择。如果端子的接点压力很高，则无论1）项的电压、电流，都可在镀锡或无镀层下使用。但若插拔力太高，将无法拔插，不能用作连接器。因此，一般降到可使用的区域后再使用，此时又将遭遇氧化问题。防止氧化的手段，可使用锡（最佳接点压力2.94N 左右）或金（最佳接点压力1.18N 左右）进行镀层后使用。但若位数增多，插拔力亦会按比例增加，拔插将变得十分困难。一般连接器拔插的限度，赤手约为39.2N，超过该限度时，若不使用螺丝刀、其他工具，将十分困难。
目前，DynamicD － 3000 系列的最大位数为 20 位。端子的接点压力，镀锡为3.92N，镀金为2.45N 和1.47N（备有高接点压力型和标准型，以便能够根据应用进行选择）
例如，假设20 位使用3.92N 镀锡，如果计算插入力、拔出力，则分别为58.8N 和49.0N，超出赤手拔插区域，很难使用。由此可知，如果位数增多，则无论1）项的电压、电流的条件，必须选择镀金。
表-2 表示对应最大位数，请参考。
接点压力对应最大位数
(1) 镀金　标准接点压力件： 1.47N20
(2) 镀金　高接点压力件： 2.45N20
(3) 镀锡　高接点压力件： 3.92N12
(表-2）注意：插入力、拔出力与接点压力不同
(3) 环境（振动、湿度、气体等）
关于环境，已在1）项的电压、电流中述及，现再次总结如下：众所周知，金的化学特性极其稳定，不易与其他元素发生化学反应，在耐氧化性方面性能十分优异。同时金的耐磨损能力很强，所以我们建议在震动、高温、有腐蚀气体环境中，请务必使用镀金端子。
(4) 其他
• 不同金属镀层之间的连接
镀锡与镀金的组合有很大的离子化风险，若因结露等而产生电解液，则容易引起腐蚀。所以不建议混合使用。
• 在同一应用中统一镀层
建议在同一应用中，尽量统一镀层的种类，这是为了避免组装及维修保养时，发生金和锡混淆并且连接到上述异种金属镀层的情况。鉴于相同理由，如果组装或线束加工在同一工厂内或车间，也建议尽量统一镀层。
相关产品

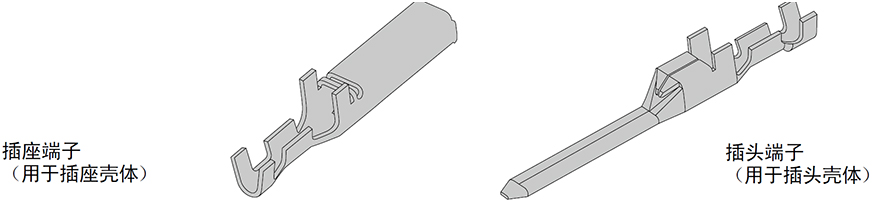

D3000系列D-3端子与适用工具
压接式
米思米TE泰科D3000系列D-3端子
适用线径规格绝缘外皮
外径
mm		线径
标记		端子的型号适用工具型号
　AWG　mm2插座端子插头端子CCII手动工具
PEW12手动工具
仅限PEW12的模）		微型
应用工具
接点压力带装散装带装散装
280.080.8~1.2S标准接点压力
（仅限镀金）		175194-□
2298107-1**
1-175194-□		175216-□
2311162-1**
1-175216-□		175284-□175287-□91565-12836130-1
260.12
240.21.0~1.4高接点压力
240.21.2~1.6M标准接点压力
（仅限镀金）		175195-□
2298107-2**		175217-□
2311162-2**
FMLB		175285-□175288-□91559-12151080-1
220.317~2.6
（1~7~2.35)**		高接点压力1-175195-□1-175217-□-
200.5
200.51.8~2.8L标准接点压力
（仅限镀金）		175196-□175218-□
2311162-3**		175286-□175289-□91558-12151018-1
180.852298107-3**
161.252.2~2.8
（2.2~2.56)**		高接点压力1-175196-□1-175218-□
161.252.2~2.82L标准接点压力
（仅限镀金）		917484-□
2298107-4**
1-917484-□		917511-□
2311162-4**
1-917511-□		917485-□917512-□91560-12151119-1
142.2 高接点压力
161.253.1~3.33L标准接点压力
（仅限镀金）		353715-□
2298107-5**
1-353715-□		353717-□
2311162-5**
1-353717-□		353716-□353718-□91561-12151073-1
142.23.3~3.8高接点压力
备注：镀层代码
        -2:0.38μm厚的镀金
        -3:0.76μｍ厚的镀金
        -5:镀锡（仅设置为高接点压力型）
        带装为微型应用工具（工作台）用，散装为手动工具用。
产品概述
性能规格
间距
150mil
(3.81mm )		200mil
(5.08mm )
项目
额定电压250V AC/DC600V AC/DC
　　额定电流　　单极：15A
3位：12A
6位：9.5A
16位：8A
(使用AWG#16电线时）
接触电阻10mΩ最大
耐电压1,500V AC（1分钟）2,200V AC（1分钟）
工作温度-55~＋105℃

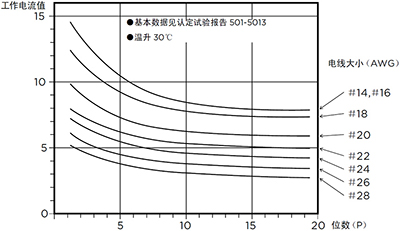

位数/电线大小/额定电流
米思米TE泰科D3000系列规格曲线图

材质与精加工
种类材质精加工
插座端子
插头端子		铜合金光泽镀锡
和镍底镀金
线路板侧插头柱铜合金镀锡和镍底镀金
売体UL94V-0，玻纤增强热塑塑料PBT、PPS（SMT型）以及液晶聚合物（电机连接器）、黑色
安全标准
下述安全标准，特定的型号已获批。请根据型号咨询是否获批。
部分型号与敝社性能规格有所差异，敬请注意。
系列
D-3100、D-3400系列（3.81mm间距）D-3200、D-3500系列（5.08mm间距）
标准额定电压额定电流额定温度额定电压额定电流额定温度
产品标准 108-5349250V AC/DC上表－55℃ ~＋105℃600V AC/DC上表－55℃ ~＋105℃
UL
File NO.E28476 (Recognized Component)		取决于使用设备的要求条件取决于使用设备的要求条件—取决于使用设备的要求条件取决于使用设备的要求条件—
CSA
Report No. LR7189		250V AC/DC8A最大—250V AC/DC8A最大—
TÜV
License No.
R9151488（EN61984）
IP防护IP-00
过压类型(Ⅱ)
反复插入、拔出次数50次		250V AC 300V DCAWGA-20°C -+105°C400V AC 300V DCAWGA-20°C -+105°C
282282
263263
243243
224224
205205
186186
168168
148148
同上
过压类型(Ⅲ)		—同上同上250V AC 300V DC同上同上

价格说明

1.划线价格为该商品标准销售价或曾经的销售价，并非原价。
2.非划线价格为商品的实时标价，成交价格根据商品促销、数量折扣或优惠券的使用情况存在差异，最终以下订时显示的价格为准。
关于此商品的常见问题 (FAQ)
请问D3000系列产品是否有UL认证？
您好，该产品符合UL认证，可以出口美国、欧洲等。UL认证证书编码请见“规格表”中“安全标准”。
UL认证现在可以网上查询/下载资料，详情请见https://iq.ulprospector.com/zh-cn/
镀金和镀锡的触头该如何选择？XXX插座XXX插头应该选择哪一块触头？
您好，关于镀层选择请参考“基本信息”中“注意事项”镀层选择速查表。
关于连接器选择，D3000系列触头均可与D3000系列外壳搭配。请根据使用目的、用途确定外壳后，根据使用的电气环境、线规等因素选择触头即可。
我想实现XXX功能，外壳中的插头、插座该如何搭配？
您好，D3000系列组合样式丰富，D3000系列下也分为多个小系列，各系列的功能和用途请见“基本信息”中“产品概述”，以案例模型的方式一目了然地展现各系列的长处。确定所需要的功能后，再在小系列中选择需要的型号即可，各系列型号请详见产品目录
