滚珠轴承单列深沟球轴承双盖式

型号：

重选

型号：

请确定型号

查看规格

预览

原价：

单价(未税)：

购买条件：

发货日：

基本信息

规格表

FAQ

产品概述

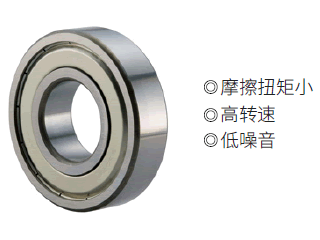

单列深沟球轴承，是滚动轴承中最典型的一种结构形式，其摩擦扭矩小，最适合于要求高转速，低噪音，低震动环境等，用途广泛。

产品特点

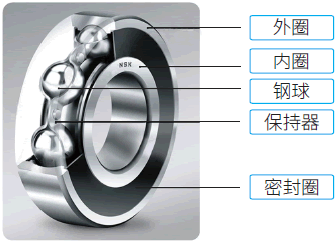

1、位于内，外圈上的沟道，其界面半径略大于球半径呈圆弧形。主要可承受径向载荷。
2、这种轴承除开式外，还有加钢板防尘盖的轴承和加接触式橡胶密封圈轴承以及加非接触式橡胶密封圈的轴承，或者在外圈外径上带有止动环的轴承。
3、带防尘盖或密封圈式的球轴承，封入了适量的优质润滑脂。深沟球轴承一般采用钢板冲压保持架，摩擦力矩小，精度等级为0级。

结构		防尘盖型	非接触式橡胶密封圈型	接触式橡胶密封圈型
结构		(ZZ型)	(VV型)	(DDU型)
构造
性能比较	摩擦力矩	小	小	因为是接触密封，所以比ZZ型和VV型大
	高速性	良好	良好	由于接触密封的极限
	脂密封性	良好	比ZZ型好	比VV型略好
	防尘性	良好	比ZZ型好 (多少有些粉尘条件下也可以使用)	最好 (粉尘多的环境条件下也可以使用)
	防水性	不适	不适	良好 (飞溅的条件下也可以使用)
	使用温度范围	-10～+110℃	-10～+110℃	-10～+100℃

尺寸图

单列深沟球轴承双盖式的产品尺寸图及安装图示意图

规格概述

保持架:
深沟球轴承一般使用冲压保持架,大尺寸的轴承则使用铜合金车制保持架
用于高速旋转时,也使用车制保持架.(如恩斯克产品有变更,以恩斯克最新产品目录为准)

深沟球轴承标准保持架

轴承系列	冲压保持架	铜合金车制保持架
68	6800-6838	6840-68/800
69	6900-6936	6938-69/800
160	16001-16026	16028-16064
60	6000-6040	6044-60/670
62	6200-6240	6244-6272
63	6300-6332	6334-6356

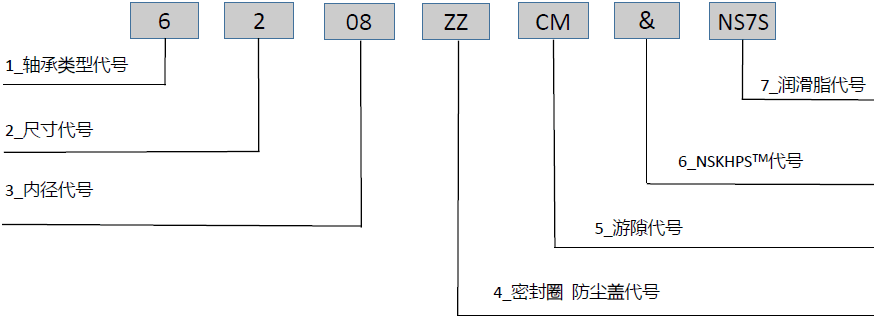

轴承代号方法
单列深沟球轴承
轴承代号举例:

①轴承类型代号	6:单列深沟球轴承
②尺寸代号	2 : 02系列, 3 : 03系列, 9 : 19系列, 0 : 10系列
③内径代号	小于或等于03, 轴承内径00 : 10mm, 01 : 12mm, 02 : 15mm, 03 : 17mm 大于或等于04, 轴承内径内径代号X5(mm)
④密封圈防尘盖代号	ZZ : 两侧钢板, DDU : 两侧接触橡胶密封圈, VV : 两侧非接触橡胶密封圈
⑤游隙代号	省略 : CN游隙, C3 : 大于CN游隙, C4 : 大于C3游隙, CM : 电动机用
⑥NSKHPS TM代号	&: NSKHPS TM轴承
⑦润滑脂代号	NS7 : NS HI-LUBI

*1 CM游隙可以替代CN游隙。(反之则不可)

使用案例


电机	齿轮装置	机械手臂

汽车制造	空压泵	农业机械

注意事项

轴、轴承座在精度不好的情况下，轴承受其影响，不能发挥其应有性能，比如：与轴承安装部位的精度不好，会引起内、外圈相对倾斜。此时除轴承载荷之外，会额外增加边缘应力集中载荷(Edge Load)，将会缩短轴承疲劳寿命，更严重的还会导致保持架破损，咬粘等损伤。请使用以下专用安装工具进行安装及拆卸
轴承加热器
	轴承加热器的正确安装，可以保障轴承拥有很长的寿命。如果对其进行正确的安装和维护，滚动轴承就是有长的使用寿命的可靠机械元件。选用感应加热器加热后轴承以圆柱方向向外膨胀，可避免安装时的损坏。感应加热器为一种最科学的加热方式，它无需预热，根据轴承重量的不同可在数秒或数分钟内加热至110℃，不损坏预先的润滑。
轴承拉拔器
	轴承的安装状态为下列情况时，可采用专用拉拔器拆卸的方法拆卸。 (a)轴形状:圆柱轴轴承内圈内径形状:圆柱孔。 (b)轴形状:圆柱轴，使用紧定衬套轴承内圈内径形状:维孔。 (c)轴形状:维形轴，轴承内圈内径形状:维孔。无论哪种状态，拆卸时都必须松开轴的锁紧螺母(或緊定衬套锁紧螺母)的止动，将锁紧螺母置于松动的状态。

相关产品

购买单列深沟球轴承的客户还会购买以下商品

轴承用螺帽/放松垫圈组件	重载锁紧螺帽	轴承润滑脂

代表型号:LJNK20	代表型号:HLB10	代表型号:NS7

品牌介绍

NSK简介
NSK自1916年在日本率先开始生产轴承以来，作为日本的轴承先锋，开发与提供各类轴承，为产业的发展和机械的进步做出了巨大贡献。现在，NSK在轴承领域，稳居日本前列，同时在全世界也位居前列。
90年代中期开始，NSK加快了中国及亚洲地区的事业拓展，特别是针对急速成长的中国市场，建立起能够自主研发到销售、技术服务的全套经营体制。
NSK将在全集团范围内进一步贯彻遵纪守法的原则，秉持企业的社会责任，不断推进事业活动。NSK通过全球网络，努力促进开发能力、生产能力、销售能力及经营管理能力的相互强化，争取更大地进步。

价格说明

1.划线价格为该商品标准销售价或曾经的销售价，并非原价。
2.非划线价格为商品的实时标价，成交价格根据商品促销、数量折扣或优惠券的使用情况存在差异，最终以下订时显示的价格为准。

尺寸图

单列深沟球轴承双盖式的产品尺寸图及安装图示意图

规格表

订购示例

6309ZZ

型式	d	D	B	r (min.)	额定载荷		极限转速 (rpm)	安装尺寸				重量(kg) (参考)
					Cr(动)N	Cor(静)N		da		Da (max.)	ra (max.)
					Cr(动)N	Cor(静)N		(min.)	(max.)	Da (max.)	ra (max.)
6800ZZ	10	19	5	0.3	1720	840	34000	12	12	17	0.3	0.005
6900ZZ		22	6	0.3	2700	1270	32000	12	12.5	20	0.3	0.009
6000ZZ		26	8	0.3	4550	1970	30000	12	13	24	0.3	0.018
6200ZZ		30	9	0.6	5100	2390	24000	14	16	26	0.6	0.032
6300ZZ		35	11	0.6	8100	3450	22000	14	16.5	31	0.6	0.052
6801ZZ	12	21	5	0.3	1920	1040	32000	14	14	19	0.3	0.006
6901ZZ		24	6	0.3	2890	1460	30000	14	14.5	22	0.3	0.01
6001ZZ		28	8	0.3	5100	2370	28000	14	15.5	26	0.3	0.022
6201ZZ		32	10	0.6	6800	3050	22000	16	17	28	0.6	0.037
6301ZZ		37	12	1	9700	4200	20000	17	18	32	1	0.06
6802ZZ	15	24	5	0.3	2070	1260	28000	17	17	22	0.3	0.007
6902ZZ		28	7	0.3	4350	2260	26000	17	17	26	0.3	0.015
6002ZZ		32	9	0.3	5600	2830	24000	17	19	30	0.3	0.031
6202ZZ		35	11	0.6	7650	3750	20000	19	20.5	31	0.6	0.045
6302ZZ		42	13	1	11400	5450	17000	20	22.5	37	1	0.083
6803ZZ	17	26	5	0.3	2630	1570	26000	19	19	24	0.3	0.007
6903ZZ		30	7	0.3	4600	2550	24000	19	19.5	28	0.3	0.017
6003ZZ		35	10	0.3	6000	3250	22000	19	21.5	33	0.3	0.041
6203ZZ		40	12	0.6	9550	4800	17000	21	23.5	36	0.6	0.067
6303ZZ		47	14	1	13600	6650	15000	22	25.5	42	1	0.113
6804ZZ	20	32	7	0.3	4000	2470	22000	22	22	30	0.3	0.017
6904ZZ		37	9	0.3	6400	3700	19000	22	24	35	0.3	0.037
6004ZZ		42	12	0.6	9400	5000	18000	24	25.5	38	0.6	0.068
6204ZZ		47	14	1	12800	6600	15000	25	26.5	42	1	0.107
6304ZZ		52	15	1.1	15900	7900	14000	26.5	28	45.5	1	0.145
6805ZZ	25	37	7	0.3	4500	3150	18000	27	27	35	0.3	0.021
6905ZZ		42	9	0.3	7050	4550	16000	27	28.5	40	0.3	0.042
6005ZZ		47	12	0.6	10100	5850	15000	29	30	43	0.6	0.079
6205ZZ		52	15	1	14000	7850	13000	30	32	47	1	0.129
6305ZZ		62	17	1.1	20600	11200	11000	31.5	36	55.5	1	0.235
6806ZZ	30	42	7	0.3	4700	3650	15000	32	32	40	0.3	0.024
6906ZZ		47	9	0.3	7250	5000	14000	32	34	45	0.3	0.052
6006ZZ		55	13	1	13200	8300	13000	35	36.5	50	1	0.116
6206ZZ		62	16	1	19500	11300	11000	35	38.5	57	1	0.199
6306ZZ		72	19	1.1	26700	15000	9500	36.5	42.5	65.5	1	0.345
6807ZZ	35	47	7	0.3	4900	4100	14000	37	37	45	0.3	0.027
6907ZZ		55	10	0.6	10600	7250	12000	39	39	51	0.6	0.075
6007ZZ		62	14	1	16000	10300	11000	40	41.5	57	1	0.151
6207ZZ		72	17	1.1	25700	15300	9500	41.5	44.5	65.5	1	0.284
6307ZZ		80	21	1.5	33500	19200	8500	43	47	72	1.5	0.464
6808ZZ	40	52	7	0.3	6350	5550	12000	42	42	50	0.3	0.031
6908ZZ		62	12	0.6	13700	10000	11000	44	46	58	0.6	0.112
6008ZZ		68	15	1	16800	11500	10000	45	47.5	63	1	0.19
6208ZZ		80	18	1.1	29100	17900	8500	46.5	50.5	73.5	1	0.366
6308ZZ		90	23	1.5	40500	24000	7500	48	53	82	1.5	0.636
6809ZZ	45	58	7	0.3	6600	6150	11000	47	47.5	56	0.3	0.038
6909ZZ		68	12	0.6	14100	10900	9500	49	50	64	0.6	0.126
6009ZZ		75	16	1	20900	15200	9000	50	53.5	70	1	0.241
6209ZZ		85	19	1.1	31500	20400	7500	51.5	55.5	78.5	1	0.42
6309ZZ		100	25	1.5	53000	32000	6700	53	61.5	92	1.5	0.829
6810ZZ	50	65	7	0.3	6400	6200	9500	52	52.5	63	0.3	0.05
6910ZZ		72	12	0.6	14500	11700	9000	54	55	68	0.6	0.135
6010ZZ		80	16	1	21800	16600	8500	55	58.5	75	1	0.261
6210ZZ		90	20	1.1	35000	23200	7100	56.5	60	83.5	1	0.459
6310ZZ		110	27	2	62000	38500	6000	59	68	101	2	1.06

Kgf＝N×0.101972

关于此商品的常见问题 (FAQ)

米思米有无高温环境下使用的轴承？

有米思米品牌的160℃～230℃耐热润滑脂封入型滚珠轴承。

米思米有无低温环境下使用的轴承？

有特殊环境用无润滑脂、无润滑油滚珠轴承（最低至-100℃）和特殊环境用SUS304滚珠轴承（最低至-40℃）。

米思米在售卖的轴承品牌有哪些？

包括米思米、恩斯克（NSK）、恩梯恩（NTN）、哈尔滨轴承（HRB）、斯凯孚（SKF）、人本（C&U）、梅蓓亚（NMB）、北日本精机（EZO)、东培（TPI）。

轴承按滚动体形状分类有哪些？

滚动轴承按滚动体形状分类主要分为：球轴承和滚子轴承两大类。其中，球轴承分为：深沟球轴承、角接触球轴承、向心推力球轴承。滚子轴承分为：圆柱滚子轴承、滚针轴承、圆锥滚子轴承、自动调心滚子轴承。

轴承按负载方向分类有哪些？

轴承按负载方向分类主要分为：向心轴承和推力轴承。其中，向心轴承分为：向心推力球轴承和向心滚子轴承。推力轴承分为：推力球轴承和推力滚子轴承。

带座轴承中”带扣环型”和”无扣环型”的区别是什么？

带扣环型可以防止轴承脱落，便于操作；无扣环型比带扣环型更薄。

球轴承与滚子轴承的区别?

球轴承与滚道接触为点接触，受力时接触面为椭圆形。因为是点接触，所以阻力小，球轴承适合于低扭力、高转速的应用条件。他们亦有低噪音的特性。球轴承负荷能力低但可承受径向及轴向的负荷。滚子轴承与滚道接触为线接触，受力时接触面是方形。因为是线接触，滚子轴承的扭力是高于球轴承，刚性较高。滚子轴承的负荷能力较高，圆柱滚子轴承有挡边可以承受轻微的轴向负荷。

米思米的产品中是否有非金属的轴承？

有。主体、保持器和滚动体部分都是非金属，系列为UKB系列、PTN系列、PKB系列。

轴承的精度等级有哪些？

日本工业标准（JIS）有0级，6X级，6级，5级，4级，3级，2级。其中0级的精度最低。
