产品概述

*产品5个/包起售。购买大于1包的话,无法保证5个独立包装,可能会出现到货散装现象(但是总个数不变)

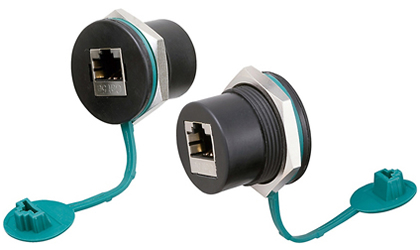

可在控制柜门等面板处安装的带屏蔽型/直通型/带防尘盖/一一对应接线的网络中继插座
产品特点
●CAT5e/CAT6
面板安装型网络中继插座产品特点
●CAT6A
面板安装型网络中继插座产品特点
●前后均为RJ45接口,用于网线的转接。
●带防尘罩,防止长时间不用时灰尘的进入。
●可直接安装于开孔面板上,并且采用圆孔安装,避免了加工方孔的麻烦。
●STP(带屏蔽)型,耐干扰性能优异。
尺寸图

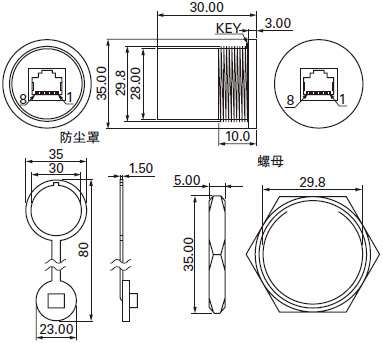

●产品各部分详细尺寸图(单位:mm)
面板安装型网络中继插座尺寸图

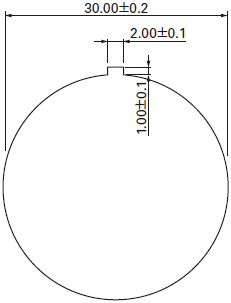

●产品安装前对面板开孔的推荐尺寸图(单位:mm)
面板安装型网络中继插座尺寸图
※推荐面板厚度:0.6mm~1.2mm

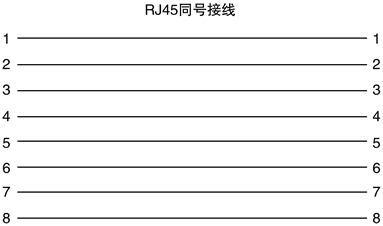

●产品内部接线图(一一对应接线)
面板安装型网络中继插座尺寸图
使用案例

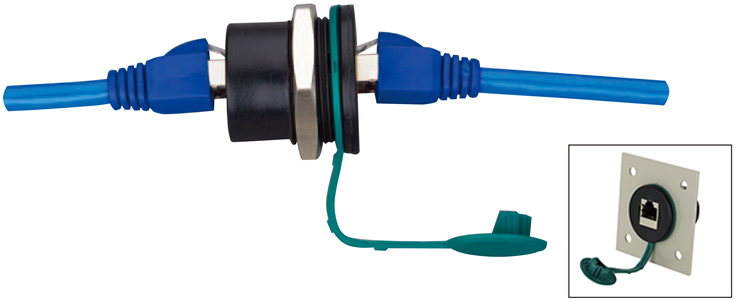

面板安装型网络中继插座使用案例
面板安装型网络中继插座使用案例
●产品在面板设置完毕后,在前后两端插入网线使用,以达到中继、延长网络通信的作用
相关文件
面板安装型网络中继插座相关文件
・采用国际知名的Fluke公司的检查仪器对出厂的所有产品进行抽检。        ・Fluke测试合格报告例

面板安装型网络中继插座相关文件

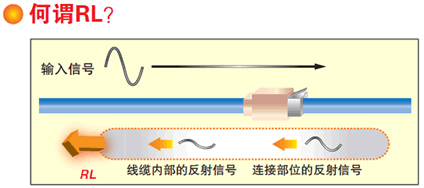

・表示由特性阻抗不匹配点产生的反射波的电平。由此可了解线缆内部及线缆连接部位特性阻抗不匹配的程度。
面板安装型网络中继插座相关文件

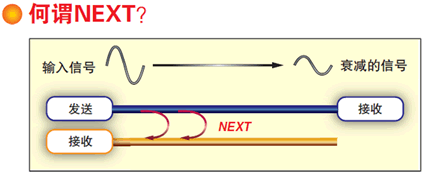

・2条或多条线路之间,由于电容耦合及电磁耦合导致一条线路的信号泄漏到另一条线路中的现象称为串音。发送端和接收端都会出现泄漏信号。出现在发送端的信号称为近端串音,出现在接收端的信号称为远端串音。
面板安装型网络中继插座相关文件

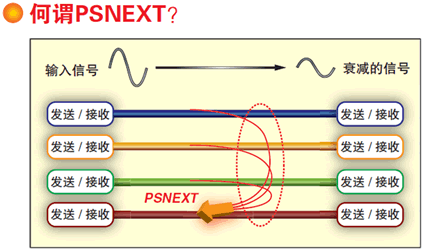

・将所有近端串音的发生源同时动作时产生的串音进行叠加(功率和)。例如有4对线缆,选取其中一对,将其余各对泄漏到该对中的近端串音叠加,用该合计值来表示。
面板安装型网络中继插座相关文件

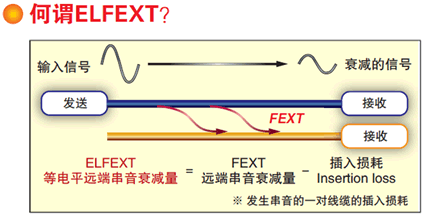

・同一线缆中的2条线路之间,由于电容耦合及电磁耦合导致一条线路的信号泄漏到另一条线路的现象称为串音。出现在接收端的泄漏信号称为远端串音。发送的信号沿着线路在到达接收端的过程中逐渐衰减,将到达后信号的大小和出现在接收端的远端串音的大小之比称为等电平远端串音衰减量。
相关产品
配套产品
产品类型超五类六类超六类
网线跳线
(固定长)
GLHR5ET-FTP-BL-1面板安装型网络中继插座相关配套产品GLHR6T-FTP-BL-1面板安装型网络中继插座相关配套产品NWYC6A2-STP-S-BL-1面板安装型网络中继插座相关配套产品
产品类型超五类六类
网线跳线
(自由长)
GLHF5ET-FTP-BL-ST-1面板安装型网络中继插座相关配套产品GLHF6T-FTP-BL-ST-1面板安装型网络中继插座相关配套产品
产品类型弯角型耐环境型耐弯曲型
其他各种
网线
LC5EU-STP-BL-1面板安装型网络中继插座相关配套产品NWTC5E-SFTP-S-SB-1面板安装型网络中继插座相关配套产品CNWKMCS5-SUB-BL-1面板安装型网络中继插座相关配套产品

相关产品
产品类型超五类弯角六类/超六类弯角型六类/超六类直通型
面板型
中继插座
NW080-88S-C5-SI-SHR面板安装型网络中继插座相关配套产品NW080-88S-SI-C6-90-SH
NW080-88S-SI-C6A-90-SH
面板安装型网络中继插座相关配套产品NW080-88S-SI-C6-SH2
NW080-88S-SI-C6A-SH
面板安装型网络中继插座相关配套产品
产品类型免工具超六类110工具型超五类
免工具/110工具
面板中继
插座
NW07EK-I88-C6A-SH
NW07EK-I88-C6A-SHD
面板安装型网络中继插座相关配套产品NWNKSJ-FTP-R面板安装型网络中继插座相关配套产品
产品类型10/100M10/100M带继电器10/100/1000M
工业
集线器
IESH-MB205-R
IESH-MB208-R
面板安装型网络中继插座相关配套产品IESH-MB305-R
IESH-MB308-R
面板安装型网络中继插座相关配套产品IESH-MB305G2-R面板安装型网络中继插座相关配套产品
规格表
・产品规格表
型号NW080-30S-C5E-5PNW080-30S-C6-5PNW080-30S-C6A-5P
包装5个/包     一包起售
连接器RJ45(接口)
类别CAT5eCAT6CAT6A
接线同号接线
阻燃等级UL94V-0
使用温度范围-10~+60℃
材质外壳ABS
端子预处理→镀镍,表面→镀金
重量(g)42

*产品5个/包起售。购买大于1包的话,无法保证5个独立包装,可能会出现到货散装现象(但是总个数不变)
关于此商品的常见问题 (FAQ)
产品有通过导通测试吗?
网络中继插座产品生产完毕后,会采用国际知名的Fluke公司生产的检查仪器对即将出厂的所有产品进行抽检。只有符合基准的批次产品才可以到达客户手中,让客户安心使用
通常遇到的案子都比较急于交货,又不想备库,最快多久交货呢?
我们的网络中继插座产品都备有库存,最快可以当天出货;而且支持5个/包出货,不会给客户造成任何库存负担
将超五类网线接在6类接口的设备上可以实现6类通信吗?
不可以。即使连接设备双方的规格都为CAT6,若使用CAT5e的网线,也只能达到CAT5e的规格
