产品概述
Dsub系列是全世界应用最广泛的小型多芯连接器。通用性高,除高密度型以外,任何制造商的产品只要芯数匹配均可相互结合。
适用于有量产计划的设备,且维护方便。包括高密度型在内,芯数从9芯到78芯共有13种可选,而且每种芯数都有插针型和插孔型。
产品特点
●使用冲压端子,降低了连接器整体成本的普通型Dsub连接器。
●端子经过镀金处理、可长期保持接触性能的稳定、可靠。
●由于外壳接触部设置了凸条(突起),即使用在设备的振动部位,也能保持可靠连接。
●绝缘部材质达到UL94V-0等级
尺寸图
●DSUB连接器尺寸图

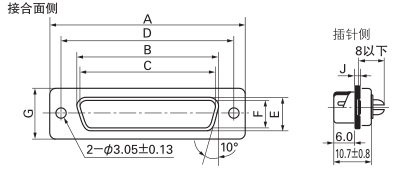

DSUB尺寸图1

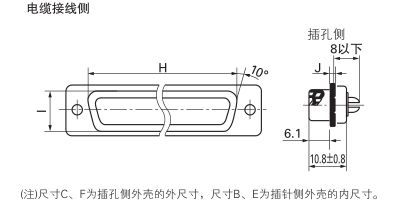

DSUB尺寸图3
DSUB尺寸图2
型号芯数端子形状A±0.5
(mm)
B±0.5
(mm)
C±0.5
(mm)
D±0.5
(mm)
E±0.5
(mm)
F±0.5
(mm)
G±0.5
(mm)
H±0.5
(mm)
I±0.5
(mm)
J±0.5
(mm)
重量
(g)
DB-9SP9插针30.816.90-24.998.34-12.619.310.71.24.5
DB-9SS插孔30.8-16.2624.99-7.8212.619.310.71.25.0
DB-15SP15插针39.125.24-33.328.34-12.627.510.71.26.0
DB-15SS插孔39.1-24.5933.32-7.8212.627.510.71.27.0
DB-25SP25插针53.039.01-47.048.40-12.641.310.71.59.0
DB-25SS插孔53.0-38.3047.04-7.8212.641.310.71.210.5
DB-37SP37插针69.355.47-63.508.40-12.657.710.71.512.0
DB-37SS插孔69.3-54.7663.50-7.8212.657.710.71.214.5
DB-50SP50插针66.952.86-61.1111.16-15.455.313.91.514.0
DB-50SS插孔66.9-52.3461.11-10.6515.455.313.91.217.5

●DSUB连接器开孔尺寸图
开口尺寸图1

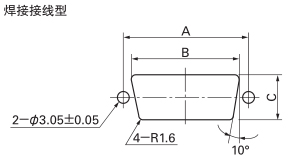

焊接型接线开口尺寸表
芯数A±0.15B±0.2C±0.2
高密度型标准型
15924.9920.612.0
261533.3228.812.0
442547.0442.612.0
623763.5059.012.0
785061.1156.615.2
面板前面的安装孔与后面的安装孔通用。

开口尺寸图2

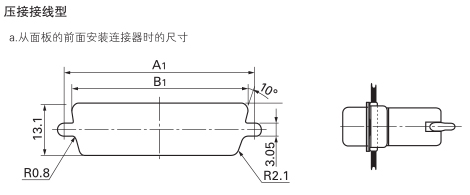

面板前端安装开口尺寸表
芯数A1B1
924.9922.00
1533.3230.30
2547.0444.00
3763.5060.50
开口尺寸图3

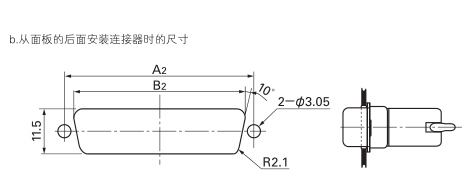

面板后端安装开口尺寸表
芯数A2B2
924.9920.20
1533.3228.60
2547.0442.50
3763.5059.20
规格概述
●材质特性
项目材质表面处理/颜色
冲压端子铜合金镀镍底层接触部镀金
绝缘体含玻璃纤维PBT(UL94V-0)白色
外壳镀锌后再镀锡
●电气特性
额定电流额定电压耐电压
(1分钟)
绝缘电阻
(DC500V)
接触电阻使用温度
3A500V(AC)AC1000Vr.m.s1000MΩ以上30mΩ以下-55℃~+105℃
使用案例
●Dsub系列是全世界应用最广泛的小型多芯连接器。目前应用于计算机、FA控制器、计量仪器、通信设备等各种领域
计算机行业FA控制器行业计量仪器行业通信设备行业
计算机FA控制器计量仪器通信设备
使用方法
●EMI外壳的装配方法
1. 将电线卷上铜箔后用线夹固定。2. 将铜箔反方向折叠。3. 加上外壳,并将铜箔粘贴在外壳。4. 将铜箔粘贴至外壳卡口处以防止脱落。
外壳装配图1外壳装配图2外壳装配图3外壳装配图4
相关产品
外壳
EMI对策焊接型树脂外壳
推荐理由:配套产品
套装
Dsub套装产品
推荐理由:套装组件
规格表
・DSUB端子排列图
从接合面观察插针连接器的视图。
芯数9(15)芯15(26)芯25(44)芯37(62)芯50(78)芯
标准型9芯15芯25芯37芯50芯
高密度型15芯26芯44芯62芯78芯
其中()中芯数为高密度型。

・DSUB连接器常用端子规格分类
1,M2.6公制螺丝
以毫米表示直径,即2.6mm

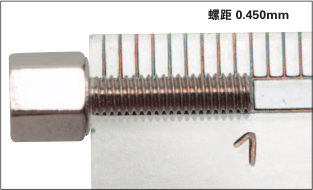

国标粗牙螺距􀊹0.45mm
公制螺丝
2,#4-40英制螺丝
#4代表英寸,以1″=25.4mm进行换算,即直径=2.845mm。

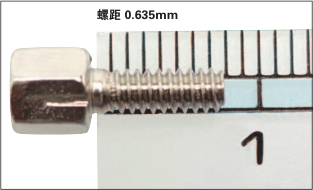

40代表1英寸里有40个牙数,即螺距=0.635mm
英制螺丝
・DSUB连接器常用端子规格分类
1,机加工端子
用铜棒切削加工而成。
强度高,适合撬拨及反复插拔。产品的成本较高。
机加工端子
2,冲压端子
用一块铜板落料冲制加工而成。
适合批量生产,成本低。
冲压端子
尺寸图
●DSUB连接器尺寸图
DSUB尺寸图1
DSUB尺寸图3
DSUB尺寸图2
型号芯数端子形状A±0.5
(mm)
B±0.5
(mm)
C±0.5
(mm)
D±0.5
(mm)
E±0.5
(mm)
F±0.5
(mm)
G±0.5
(mm)
H±0.5
(mm)
I±0.5
(mm)
J±0.5
(mm)
重量
(g)
DB-9SP9插针30.816.90-24.998.34-12.619.310.71.24.5
DB-9SS插孔30.8-16.2624.99-7.8212.619.310.71.25.0
DB-15SP15插针39.125.24-33.328.34-12.627.510.71.26.0
DB-15SS插孔39.1-24.5933.32-7.8212.627.510.71.27.0
DB-25SP25插针53.039.01-47.048.40-12.641.310.71.59.0
DB-25SS插孔53.0-38.3047.04-7.8212.641.310.71.210.5
DB-37SP37插针69.355.47-63.508.40-12.657.710.71.512.0
DB-37SS插孔69.3-54.7663.50-7.8212.657.710.71.214.5
DB-50SP50插针66.952.86-61.1111.16-15.455.313.91.514.0
DB-50SS插孔66.9-52.3461.11-10.6515.455.313.91.217.5

●DSUB连接器开孔尺寸图
开口尺寸图1
焊接型接线开口尺寸表
芯数A±0.15B±0.2C±0.2
高密度型标准型
15924.9920.612.0
261533.3228.812.0
442547.0442.612.0
623763.5059.012.0
785061.1156.615.2
面板前面的安装孔与后面的安装孔通用。

开口尺寸图2
面板前端安装开口尺寸表
芯数A1B1
924.9922.00
1533.3230.30
2547.0444.00
3763.5060.50
开口尺寸图3
面板后端安装开口尺寸表
芯数A2B2
924.9920.20
1533.3228.60
2547.0442.50
3763.5059.20
关于此商品的常见问题 (FAQ)
DSUB连接器冲压端子与机加工端子的差异是什么?
冲压端子成本低,一次可以批量生产;而机加工端子为切削加工,费工时,成本较高。一般机加工端子强度高,相比插拔性能更优。
DSUB高密度型产品有什么特征?
高密度DSUB连接器为相同的外壳尺寸,但芯数超过标准的产品,可实现配线的高密度化。
米思米DSUB连接器有带外壳套装的产品购买?
有套装产品。米思米为了方便客户购买,特别将现有产品进行了组合。客户可以通过现有的外壳,选择螺丝规格,端头加工类,及其形状来进行选择。可以通过我司官网搜索:DSUBSET进行搜索选取。
