经济型 高柔1000万次 不带屏蔽 TRVV拖链控制电缆 300V
限时特价
当天发货
可按购买数量进行折扣
经济型 高柔1000万次 不带屏蔽 TRVV拖链控制电缆 300V
型号：
重选
型号：
请确定型号
查看规格
预览
收藏
原价：
单价(未税)：
购买条件：
发货日：
基本信息
规格表
FAQ
＊以上数值为参考值
※在机械的运动部位进行布线，必须选择适当的电缆。
否则电缆会随着机械的运动而被卷入，从而导致电缆损坏，机器停转。

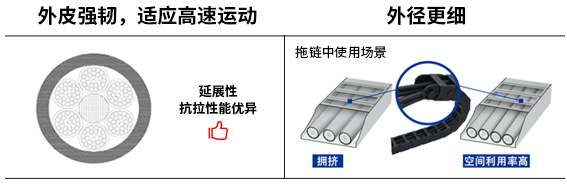

产品特点
产品概述
高速1000万次 不带屏蔽 TRVV拖链控制电缆 电压300V
●运动等级：等同于米思米CLASS B 1000万次运动电缆
●护套：黑色，PVC 导体：纯铜
●适用于柔性应用，建议配合拖链一起使用（不可用于机器人多轴运动）拖链建议搭配：

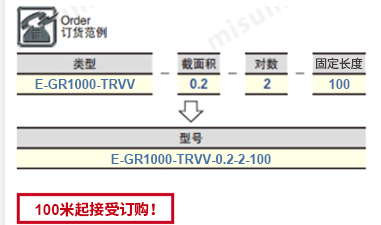

●整卷100米起售，CE认证
●规格
●运动等级：等同于米思米CLASS B 1000万次运动电缆
●护套：黑色，PVC 导体：纯铜
●适用于柔性应用，建议配合拖链一起使用（不可用于机器人多轴运动）拖链建议搭配：
●整卷100米起售，CE认证
●规格
| 类型 | 截面积（mm²） | AWG | 芯数范围 |
| CLASS-B E-GR1000-TRVV 不带屏蔽 | 0.2 | 24 | 2-20 |
| 0.3 | 23 | ||
| 0.5 | 20 | ||
| 0.75 | 18 | 2-12 | |
| CLASS-B E-GR1000-TRVVPS 对绞带屏蔽 | 0.12 | 26 | 2P-5P |
| 0.2 | 24 | 1P-20P | |
| 0.3 | 23 | ||
| 0.5 | 20 | 1P-6P |
规格概述
●截面构造
●芯线识别
※绝缘颜色的描述为参考值，实物可能存在色差
（蓝红:指蓝色的绝缘上打红色的点印。其他绝缘色以此类推）
| 线芯 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 绝缘颜色 | 蓝 | 橙 | 绿 | 棕 | 灰 | 红 | 黑 | 黄 | 粉 | 紫 |
| 线芯 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 |
| 绝缘颜色 | 白 | 蓝红 | 橙白 | 绿白 | 棕白 | 灰白 | 红白 | 黑白 | 黄黑 | 粉黑 |
（蓝红:指蓝色的绝缘上打红色的点印。其他绝缘色以此类推）

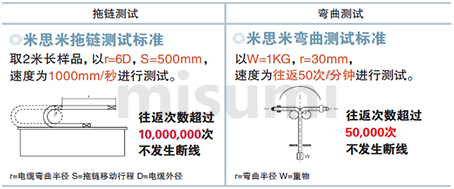

●拖链测试标准
●印字参考
※印字实际成一行
※上述印字为使用范例，实际印字可能会因每个规格（芯数/截面积）的不同而不同
※印字实际成一行
※上述印字为使用范例，实际印字可能会因每个规格（芯数/截面积）的不同而不同
规格表
| 类型 | 截面积 （mm²） | 芯线数量 | AWG | 电缆外径 （mm） | 参考重量 （kg/km） | 电气特性 | 导体 （无电镀） | 绝缘 (PVC) | 芯线外径 约(mm) | 护套 (PVC) | ||||
| 允许通过 最大电流 MAX A(30℃) | 导体 电阻 Ω/km (20℃) | 绝缘 特性 MΩ/km (20℃) | 耐电压 V/分钟 | 芯线 结构 根/mm | 外径 约 (mm) | 厚度 (mm) | 厚度 (mm) | |||||||
| 1000万次 拖链控制电缆 E-GR1000-TRVV | 0.2 | 2 | 24 | 4.3 | 24 | 5.8 | 87.6以下 | 10以上 | 2000 | 41/0.08 | 0.59 | 0.3 | 1.19 | 0.9 |
| 3 | 4.5 | 29 | 4.9 | 0.9 | ||||||||||
| 4 | 4.8 | 33 | 4.4 | 0.9 | ||||||||||
| 6 | 5.5 | 45 | 3.8 | 0.9 | ||||||||||
| 8 | 6.2 | 57 | 3.5 | 0.9 | ||||||||||
| 10 | 6.7 | 66 | 3.3 | 0.9 | ||||||||||
| 12 | 6.8 | 74 | 3.0 | 0.9 | ||||||||||
| 20 | 8.2 | 111 | 2.5 | 0.9 | ||||||||||
| 0.3 | 2 | 23 | 4.5 | 28 | 7.2 | 63.2以下 | 10以上 | 2000 | 60/0.08 | 0.72 | 0.3 | 1.32 | 0.9 | |
| 3 | 4.8 | 34 | 6.1 | 0.9 | ||||||||||
| 4 | 5.1 | 40 | 5.4 | 0.9 | ||||||||||
| 5 | 5.5 | 48 | 4.9 | 0.9 | ||||||||||
| 6 | 5.9 | 54 | 4.7 | 0.9 | ||||||||||
| 8 | 6.7 | 70 | 4.4 | 0.9 | ||||||||||
| 10 | 7.2 | 81 | 4.0 | 0.9 | ||||||||||
| 12 | 7.4 | 91 | 3.8 | 0.9 | ||||||||||
| 16 | 8.1 | 113 | 3.4 | 0.9 | ||||||||||
| 20 | 9.1 | 143 | 3.2 | 1 | ||||||||||
| 0.5 | 2 | 20 | 5.0 | 39 | 10.2 | 34.4以下 | 10以上 | 2000 | 108/0.08 | 0.96 | 0.3 | 1.56 | 0.9 | |
| 3 | 5.3 | 45 | 8.6 | 0.9 | ||||||||||
| 4 | 5.7 | 55 | 7.7 | 0.9 | ||||||||||
| 5 | 6.1 | 66 | 7.4 | 0.9 | ||||||||||
| 6 | 6.6 | 77 | 6.7 | 0.9 | ||||||||||
| 8 | 7.5 | 98 | 6.2 | 0.9 | ||||||||||
| 10 | 8.3 | 119 | 5.8 | 1 | ||||||||||
| 12 | 8.6 | 134 | 5.4 | 1 | ||||||||||
| 16 | 9.4 | 169 | 4.8 | 1 | ||||||||||
| 20 | 10.6 | 212 | 4.5 | 1.1 | ||||||||||
| 0.75 | 2 | 18 | 6.0 | 52 | 13.5 | 21.8以下 | 10以上 | 2000 | 7/23/0.08 | 1.35 | 0.35 | 2.05 | 0.9 | |
| 3 | 6.3 | 65 | 11.3 | 0.9 | ||||||||||
| 4 | 6.9 | 79 | 10.2 | 0.9 | ||||||||||
| 6 | 8.3 | 115 | 9.0 | 1 | ||||||||||
| 8 | 9.5 | 150 | 8.3 | 1 | ||||||||||
| 9 | 10.1 | 163 | 5.7 | 1.1 | ||||||||||
| 12 | 10.8 | 203 | 7.2 | 1.1 | ||||||||||
产品特性
| 项目 | 规格 | 条件 | 备注 | ||
绝 缘 特 性 | 拉伸强度 | (Lbf/in2) |  | - | |
| (Mpa) | |||||
| 延伸率 | (%) | ||||
| 老化后拉伸强度 | (%) | ||||
| 老化后延伸率 | (%) | ||||
| 老化条件 | 80℃ 168小时 | ||||
| 拉伸强度 | (Lbf/in2) | 1500以上 | - | 试验方法: ·参考UL758 | |
| (Mpa) | 10.3以上 | - | |||
| 延伸率 | (%) | 100以上 | - | ||
| 老化后拉伸强度 | (%) | 70以上 | - | ||
| 老化后延伸率 | (%) | 65以上 | - | ||
| 老化条件 | 113℃ 168小时 | ||||
外 被 特 性 | 拉伸强度 | (Lbf/in2) | | - | |
| (Mpa) | |||||
| 延伸率 | (%) | ||||
| 老化后拉伸强度 | (%) | ||||
| 老化后延伸率 | (%) | ||||
| 老化条件 | 80℃ 168小时 | ||||
| 拉伸强度 | (Lbf/in2) | 1500以上 | - | 试验方法: ·参考UL758 ·耐燃烧试验 VW-1 | |
| (Mpa) | 10.3以上 | - | |||
| 延伸率 | (%) | 100以上 | - | ||
| 老化后拉伸强度 | (%) | 70以上 | - | ||
| 老化后延伸率 | (%) | 65以上 | - | ||
| 老化条件 | 113℃ 168小时 | ||||
使用案例
※在机械的运动部位进行布线，必须选择适当的电缆。
否则电缆会随着机械的运动而被卷入，从而导致电缆损坏，机器停转。
相关产品
规格表
| 类型 | 截面积 （mm²） | 芯线数量 （对绞结构） | AWG | 电缆外径 （mm） | 参考重量 （kg/km） | 电气特性 | 导体 （无电镀） | 绝缘 (PVC) | 芯线外径 约(mm) | 护套 (PVC) | ||||
| 允许通过 最大电流 MAX A(30℃) | 导体 电阻 Ω/km (20℃) | 绝缘 特性 MΩ/km (20℃) | 耐电压 V/分钟 | 芯线 结构 根/mm | 外径 约 (mm) | 厚度 (mm) | 厚度 (mm) | |||||||
| 1000万次 拖链控制电缆 E-GR1000-TRVV | 0.2 | 2 | 24 | 4.3 | 24 | 5.8 | 87.6以下 | 10以上 | 2000 | 41/0.08 | 0.59 | 0.3 | 1.19 | 0.9 |
| 3 | 4.5 | 29 | 4.9 | 0.9 | ||||||||||
| 4 | 4.8 | 33 | 4.4 | 0.9 | ||||||||||
| 6 | 5.5 | 45 | 3.8 | 0.9 | ||||||||||
| 8 | 6.2 | 57 | 3.5 | 0.9 | ||||||||||
| 10 | 6.7 | 66 | 3.3 | 0.9 | ||||||||||
| 12 | 6.8 | 74 | 3.0 | 0.9 | ||||||||||
| 20 | 8.2 | 111 | 2.5 | 0.9 | ||||||||||
| 0.3 | 2 | 23 | 4.5 | 28 | 7.2 | 63.2以下 | 10以上 | 2000 | 60/0.08 | 0.72 | 0.3 | 1.32 | 0.9 | |
| 3 | 4.8 | 34 | 6.1 | 0.9 | ||||||||||
| 4 | 5.1 | 40 | 5.4 | 0.9 | ||||||||||
| 5 | 5.5 | 48 | 4.9 | 0.9 | ||||||||||
| 6 | 5.9 | 54 | 4.7 | 0.9 | ||||||||||
| 8 | 6.7 | 70 | 4.4 | 0.9 | ||||||||||
| 10 | 7.2 | 81 | 4.0 | 0.9 | ||||||||||
| 12 | 7.4 | 91 | 3.8 | 0.9 | ||||||||||
| 16 | 8.1 | 113 | 3.4 | 0.9 | ||||||||||
| 20 | 9.1 | 143 | 3.2 | 1 | ||||||||||
| 0.5 | 2 | 20 | 5.0 | 39 | 10.2 | 34.4以下 | 10以上 | 2000 | 108/0.08 | 0.96 | 0.3 | 1.56 | 0.9 | |
| 3 | 5.3 | 45 | 8.6 | 0.9 | ||||||||||
| 4 | 5.7 | 55 | 7.7 | 0.9 | ||||||||||
| 5 | 6.1 | 66 | 7.4 | 0.9 | ||||||||||
| 6 | 6.6 | 77 | 6.7 | 0.9 | ||||||||||
| 8 | 7.5 | 98 | 6.2 | 0.9 | ||||||||||
| 10 | 8.3 | 119 | 5.8 | 1 | ||||||||||
| 12 | 8.6 | 134 | 5.4 | 1 | ||||||||||
| 16 | 9.4 | 169 | 4.8 | 1 | ||||||||||
| 20 | 10.6 | 212 | 4.5 | 1.1 | ||||||||||
| 0.75 | 2 | 18 | 6.0 | 52 | 13.5 | 21.8以下 | 10以上 | 2000 | 7/23/0.08 | 1.35 | 0.35 | 2.05 | 0.9 | |
| 3 | 6.3 | 65 | 11.3 | 0.9 | ||||||||||
| 4 | 6.9 | 79 | 10.2 | 0.9 | ||||||||||
| 6 | 8.3 | 115 | 9.0 | 1 | ||||||||||
| 8 | 9.5 | 150 | 8.3 | 1 | ||||||||||
| 9 | 10.1 | 163 | 5.7 | 1.1 | ||||||||||
| 12 | 10.8 | 203 | 7.2 | 1.1 | ||||||||||
关于此商品的常见问题 (FAQ)
这款电缆怎么使用？
适用于拖链中，配合使用在设备中
这款电缆是否能用于机械手臂？
本产品仅适用于拖链直线运动，不能用于多轴机器人手臂
这款电缆产地是哪里？
制造地中国
