PNP总线分线盒 M12A端子排分线型/PNP型
限时特价
当天发货
可按购买数量进行折扣
PNP总线分线盒 M12A端子排分线型/PNP型
型号：
重选
型号：
请确定型号
查看规格
预览
收藏
原价：
单价(未税)：
购买条件：
发货日：
基本信息
FAQ
尺寸图
| 型号 | M12-4K4P-DZP | M12-8K4P-DZP | |||||||||
| 产品实物图 |  |  | |||||||||
| 端子PIN孔视图 |  |  | |||||||||
| 尺寸图（正面） |  |  | |||||||||
| 尺寸图（侧面） |  |  | |||||||||

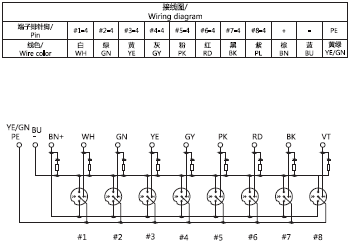

| 接线图1 |  |  | |||||||||
| 型号 | M12-8K5P-DZP | M12-12K4P-DZP | |||||||||
| 产品实物图 |  |  ; | |||||||||
| 端子PIN孔视图 |  |  | |||||||||

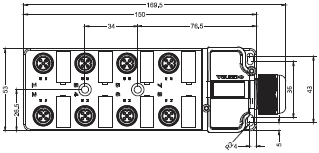

| 尺寸图（正面） |  |  | |||||||||

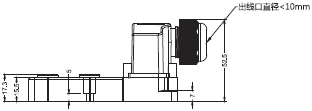

| 尺寸图（侧面） |  |  | |||||||||
| 接线图1 |  |  | |||||||||
M12A 5芯
轻便小巧，省空间
轻便小巧，省空间
规格表
| 型号 | 孔位 | 通道属性 | |||||
| M12-4K4P-DZP | 4 | 单通道 | |||||
| M12-8K4P-DZP | 8 | 单通道 | |||||
| M12-8K5P-DZP | 8 | 双通道 | |||||
| M12-12K4P-DZP | 12 | 单通道 | |||||
材质规格
| 孔位芯数 | 4 |
| 保护等级 | IP67 |
| 阻燃等级 | UL94-HB |
| 工作温度 | ‘-20℃~+85℃ |
| 额定电压 | 24V |
| 脉冲额定电压 | 300V |
| 额定电流 | 2A |
| 接触电阻 | ≤3mΩ |
| 锁紧螺母材质 | 黄铜镀锡 |
| 接触点镀层 | Au(gold) |
| 外壳材质 | PC |
产品概述
高品质分线盒。M12A带端子排现场接线
1：带LED显示灯
2：款式丰富：4孔位，8孔位，12孔位三种可供选择
3：将繁冗的线归置到一个分线盒。既整洁又节省空间。
4：简化配线作业，缩短配线工程时间。有效避免配错线，维护时间短等问题。
降低配线成本，节省空间，简化设计！
1：带LED显示灯
2：款式丰富：4孔位，8孔位，12孔位三种可供选择
3：将繁冗的线归置到一个分线盒。既整洁又节省空间。
4：简化配线作业，缩短配线工程时间。有效避免配错线，维护时间短等问题。
降低配线成本，节省空间，简化设计！
产品特点
款式丰富
4孔位，8孔位，12孔位
三款可供选择
4孔位，8孔位，12孔位
三款可供选择
4孔位
8孔位
12孔位
使用方法

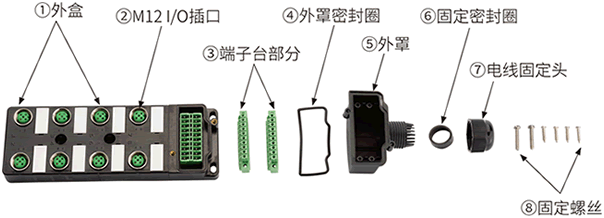

产品部件图
安装，使用方便
安装，使用方便
使用案例
使用案例：
可与连接器，线束，分线器组合配套使用
可与连接器，线束，分线器组合配套使用
相关产品
产品名：M12A线束 5芯插针
推荐型号:FNM12A-P-B-5-1
推荐型号:FNM12A-P-B-5-1
产品名：T型/Y型 分线连接器
推荐型号:M12A-5T-SSP
推荐型号:M12A-5T-SSP
产品名：防尘盖
推荐型号：M12-S-CAP
推荐型号：M12-S-CAP
规格表
| 型号 | 孔位 | 通道属性 | |||||
| M12-4K4P-DZP | 4 | 单通道 | |||||
| M12-8K4P-DZP | 8 | 单通道 | |||||
| M12-8K5P-DZP | 8 | 双通道 | |||||
| M12-12K4P-DZP | 12 | 单通道 | |||||
尺寸图
| 型号 | M12-4K4P-DZP | M12-8K4P-DZP | |||||||||
| 产品实物图 | | | |||||||||
| 端子PIN孔视图 | | | |||||||||
| 尺寸图（正面） | | | |||||||||
| 尺寸图（侧面） | | | |||||||||
| 接线图1 | | | |||||||||
| 型号 | M12-8K5P-DZP | M12-12K4P-DZP | |||||||||
| 产品实物图 | | ; | |||||||||
| 端子PIN孔视图 | | | |||||||||
| 尺寸图（正面） | | | |||||||||
| 尺寸图（侧面） | | | |||||||||
| 接线图1 | | | |||||||||
关于此商品的常见问题 (FAQ)
本产品是否带线？
该产品不带线。需要另外配置。具体配置线的线径可见规格表！
出线口直径＜10mm。线缆具体的接线方式见产品尺寸图！
出线口直径＜10mm。线缆具体的接线方式见产品尺寸图！
单通道和双通道有什么区别
从实物的孔内可以进行判断
单通道就是五个孔，只接四个孔。就是只有4个孔内有金属片。
双通道就是五个孔全接，5个孔都有金属片。
具体的接线方式和不同处，请见详细接线图！
单通道就是五个孔，只接四个孔。就是只有4个孔内有金属片。
双通道就是五个孔全接，5个孔都有金属片。
具体的接线方式和不同处，请见详细接线图！
