钢制箱体开孔型高品质经济型

型号：

重选

型号：

请确定型号

查看规格

预览

收藏

原价：

单价(未税)：

购买条件：

发货日：

基本信息

使用方法

尺寸图

FAQ

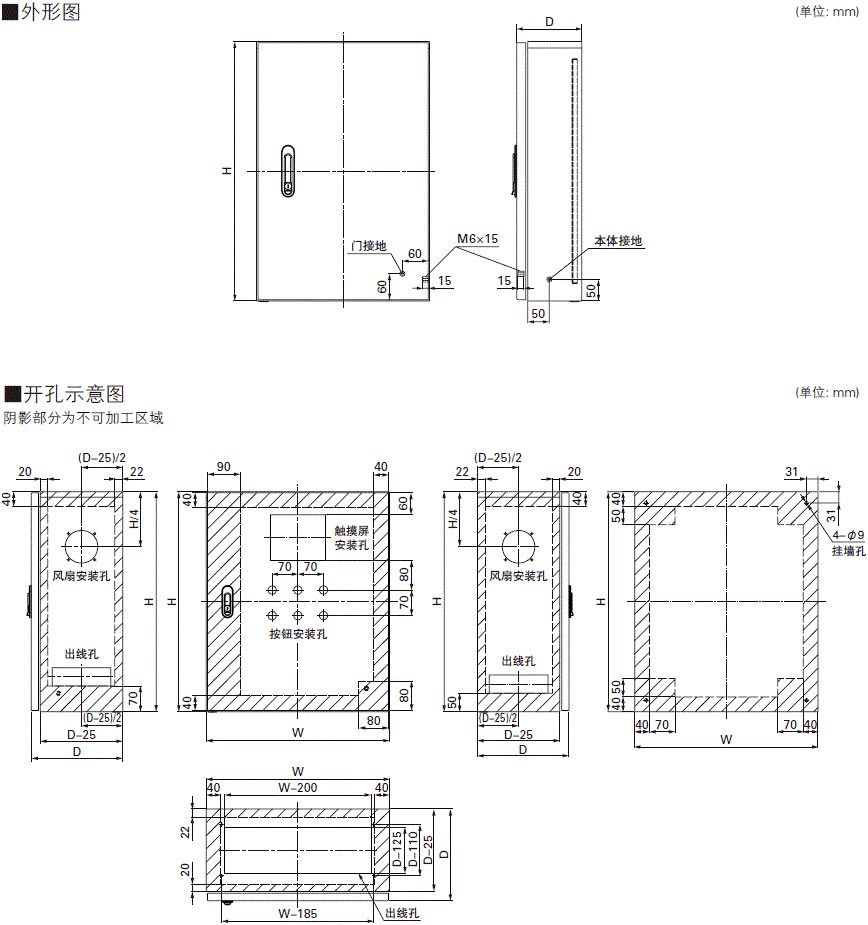

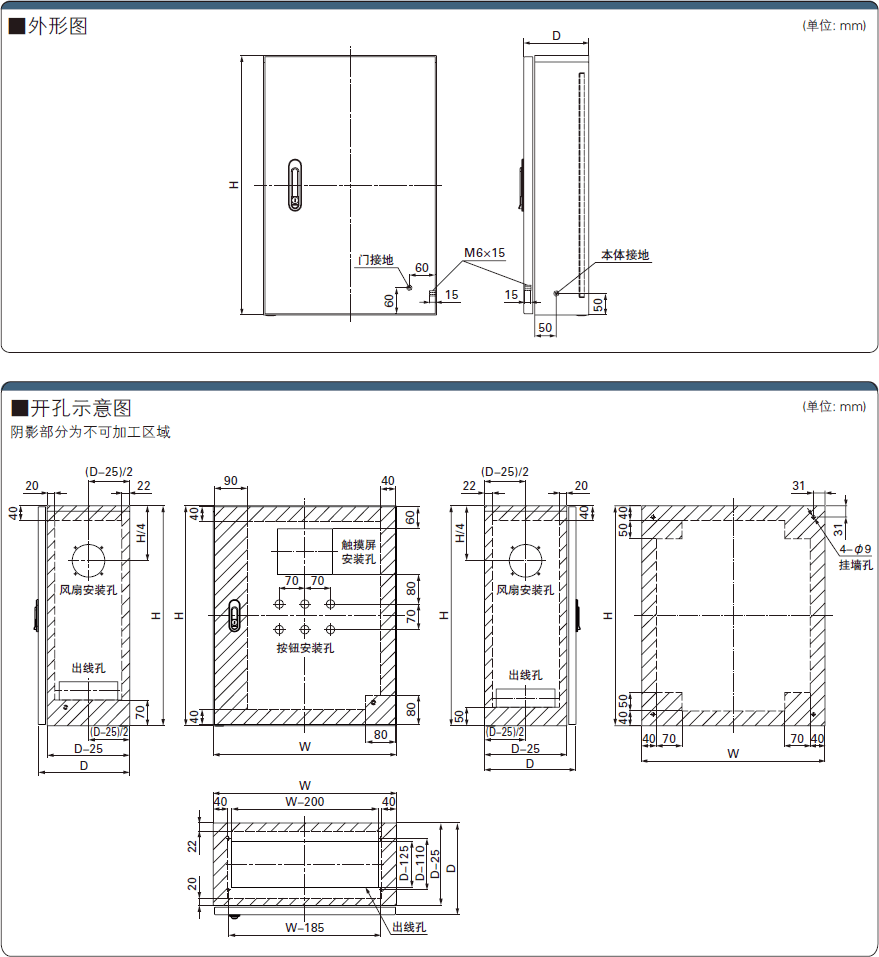

尺寸图

BOX 电控箱电柜箱电柜箱体尺寸图

BOX 电控箱电柜箱电柜箱体尺寸图

规格表

可选箱体外形尺寸

类型	颜色	孔追加工	外形尺寸(mm)			安装底板尺寸(mm)
类型	颜色	孔追加工	W	H	D	横向	纵向
TBXCK303015	K (奶白色) 2.5Y9/1 G (灰色) 5Y7/1 RE (灰白色/桔纹) RAL7035	多种模式可选，请参照下页	300	300	150	220	220
TBXCK305015			300	500	150	220	420
TBXCK403015			400	300	150	320	220
TBXCK404015			400	400	150	320	320
TBXCK504015			500	400	150	420	320
TBXCK304020			300	400	200	220	320
TBXCK303020			300	300	200	220	220
TBXCK305020			300	500	200	220	420
TBXCK404020			400	400	200	320	320
TBXCK405020			400	500	200	320	420
TBXCK403020			400	300	200	320	220
TBXCK406020			400	600	200	320	520
TBXCK505020			500	500	200	420	420
TBXCK504020			500	400	200	420	320
TBXCK554020			550	400	200	470	320
TBXCK606020			600	600	200	520	520
TBXCK708020			700	800	200	620	720
TBXCK806020			800	600	200	720	520
TBXCK304025			300	400	250	220	320
TBXCK405025			400	500	250	320	420
TBXCK404025			400	400	250	320	320
TBXCK504025			500	400	250	420	320
TBXCK505025			500	500	250	420	420
TBXCK506025			500	600	250	420	520
TBXCK605025			600	500	250	520	420
TBXCK606025			600	600	250	520	520
TBXCK607025			600	700	250	520	620
TBXCK608025			600	800	250	520	720
TBXCK6010025			600	1000	250	520	920
TBXCK604525			600	450	250	520	370
TBXCK706025			700	600	250	620	520
TBXCK7010025			700	1000	250	620	920

材质规格

材质		门、主体		SPCC
		安装板		镀锌钢板
板厚 (mm)	H	≤500	600≤H＜800		≥800
	门	1.5	1.5		2.0
	主体	1.2	1.5		1.5
安装底板板厚		2.0mm
安装底板尺寸		(W-80)×(H-80)
铰链		内铰链
开口部分		防水结构
外形尺寸公差		±2mm

开孔可选

门	触摸屏安装孔开关按钮安装孔
侧面(左侧，右侧)	风扇安装孔，出线孔
顶面，底面	出线孔
背面	挂墙孔

箱体形状示意图

BOX 电控箱电柜箱电柜箱体形状示意图

符号	名称
W	宽度
H	高度
D	进深

箱体正面有锁扣存在，会一定程度上影响触摸品的安装。
下表给出了各个不同尺寸的触摸屏方孔所对应的最小箱体正面宽度 W 的尺寸。

触摸屏安装方孔尺寸	最小箱体正面宽度尺寸 W
-	300 mm
119 mm x 93 mm	350 mm
192 mm x 138 mm	400 mm
260 mm x 202 mm	500 mm
305 mm x 231 mm	550 mm
352 mm x 279 mm	600 mm

追加工

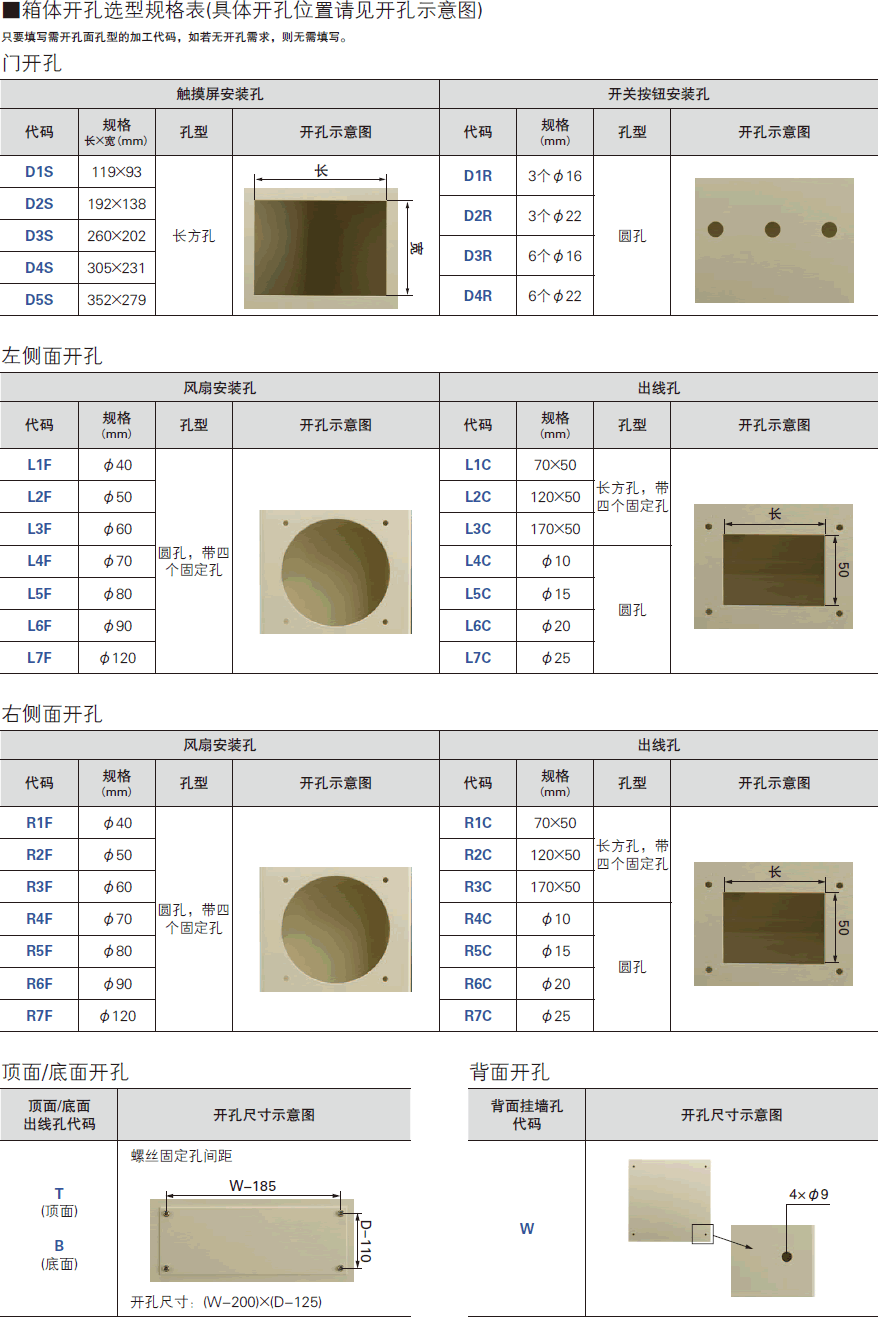

■箱体开孔选型规格表（具体开孔位置请见开孔示意图）
只要填写需开孔面孔型的加工代码，如若无开孔需求，则无需填写
门开孔

触摸屏安装孔				开关按钮安装孔
代码	规格长×宽（mm）	孔型	开孔示意图	代码	规格（mm）	孔型	开孔示意图
D1S	119×93	长方孔		D1R	3个φ16	圆孔
D2S	192×138			D2R	3个φ22
D3S	260×202			D3R	6个φ16
D4S	305×231			D4R	6个φ22
D5S	352×279			D4R	6个φ22

左侧面开孔

风扇安装孔				出线孔
代码	规格（mm）	孔型	开孔示意图	代码	规格（mm）	孔型	开孔示意图
L1F	φ40	圆孔，带四个固定孔		L1C	70×50	长方孔，带四个固定孔
L2F	φ50			L2C	120×50
L3F	φ60			L3C	170×50
L4F	φ70			L4C	φ10	圆孔
L5F	φ80			L5C	φ15
L6F	φ90			L6C	φ20
L7F	φ120			L7C	φ25

右侧面开孔

风扇安装孔				出线孔
代码	规格（mm）	孔型	开孔示意图	代码	规格（mm）	孔型	开孔示意图
R1F	φ40	圆孔，带四个固定孔		R1C	70×50	长方孔，带四个固定孔
R2F	φ50			R2C	120×50
R3F	φ60			R3C	170×50
R4F	φ70			R4C	φ10	圆孔
R5F	φ80			R5C	φ15
R6F	φ90			R6C	φ20
R7F	φ120			R7C	φ25

顶面/底面开孔

顶面/底面出线孔代码	开孔尺寸示意图
T （顶面） B （底面）	螺丝固定孔间距

背面开孔

背面挂墙孔代码	开孔尺寸示意图
W

产品概述

模块化开孔设计箱体，涵盖多数孔型，提供多种模式和尺寸可选。
无需设计图，在线自助式选型，自动生成型号。
开孔追加工涂装，一步到位，完美适用于电控箱，配电箱，电柜等作业需求。

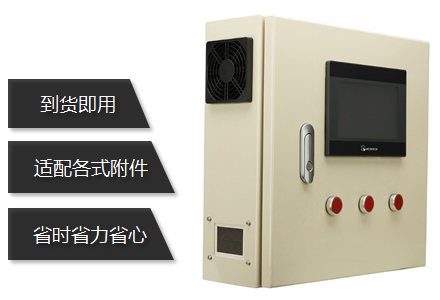

BOX 电控箱电柜箱电柜箱体产品3D演示图

BOX 电控箱电柜箱电柜箱体产品3D演示图

产品特点

箱体各面可对应选择开孔模式和尺寸，无需设计图，省时省力。在线自助式下定，交期价格即时可查，6天快速交货。

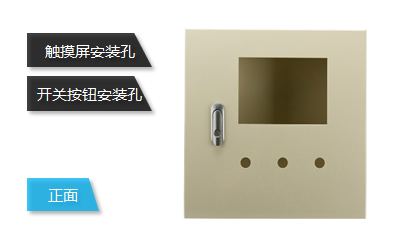

BOX 电控箱电柜箱电柜箱体正面开孔示意图

BOX 电控箱电柜箱电柜箱体底部顶部开孔示意图

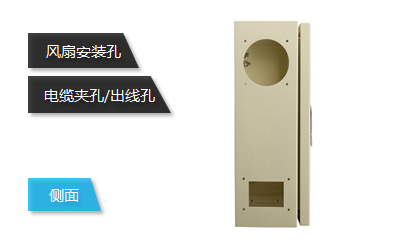

BOX 电控箱电柜箱电柜箱体侧面开孔示意图

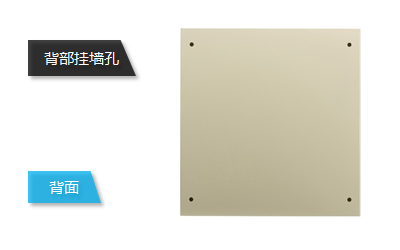

BOX 电控箱电柜箱电柜箱体背部开孔示意图

箱体自身采用优质高韧性冷轧钢板，表面及开孔处做统一处理，光滑平整无毛刺。
自身坚固耐用，带防水门框及缓冲垫，注重细节和品质。
箱内附带镀锌安装钢板，方便布线及后续追加工，无涂装。

BOX 电控箱电柜箱电柜箱体表面处理图

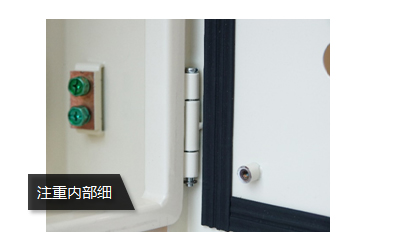

BOX 电控箱电柜箱电柜箱体内部细节图

孔型完美适配米思米出品的各式箱体附件：
按钮，触摸屏，风扇，电缆夹，挂墙金具

BOX 电控箱电柜箱电柜箱体附件安装图

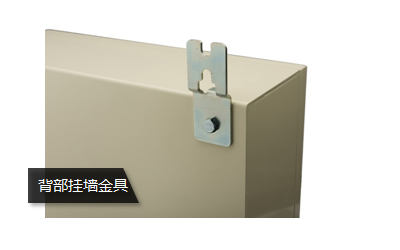

BOX 电控箱电柜箱电柜箱体背部挂墙金具

提供2色高品质烤漆感粉体涂装，另有桔纹涂装可选。从生产到涂装均在同一工厂，给您品质的保证。
BOX 电控箱电柜箱电柜涂装色

BOX 电控箱电柜箱电柜涂装色

使用案例

案例展示

BOX 电控箱电柜箱电柜箱体附件安装图

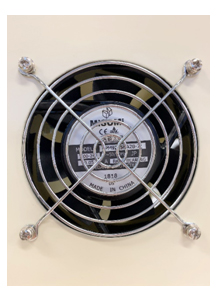

风扇孔也可适配金属防护罩
BOX 电控箱电柜箱电柜金属防护罩

BOX 电控箱电柜箱电柜金属防护罩

注意事项

箱型选购指南

BOX 电控箱电柜箱电柜箱型选购指南

相关产品

适配的箱体附件

风扇系列	开关系列	电线固定夹	风扇防护罩

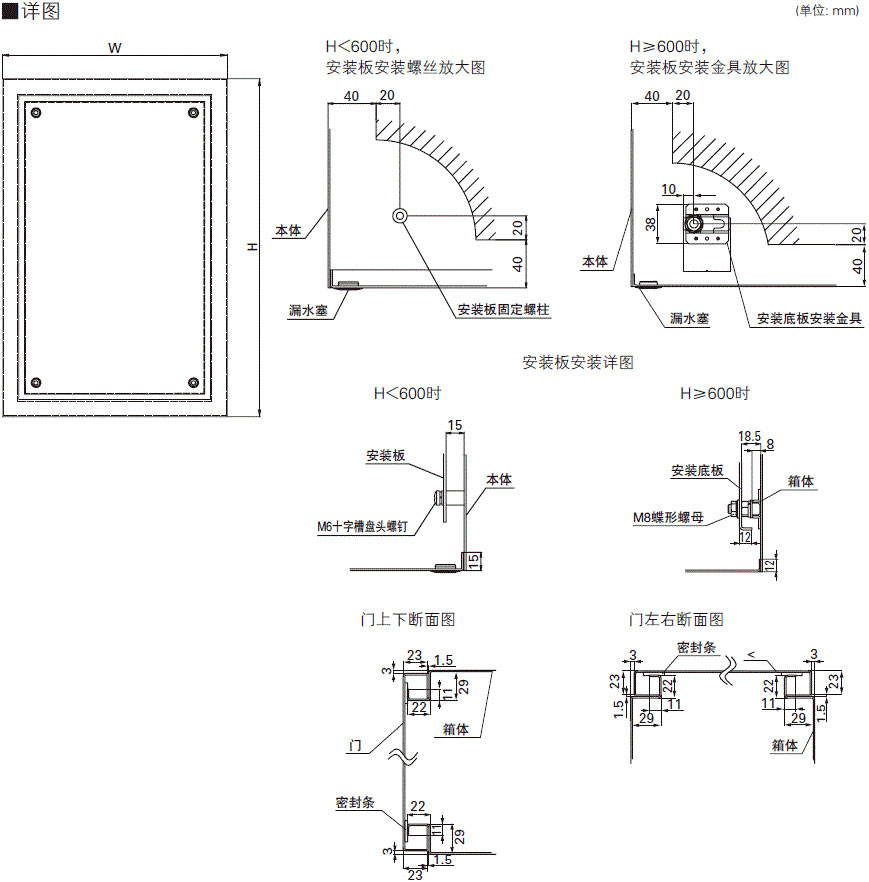

尺寸图

BOX 电控箱电柜箱电柜箱体尺寸图

BOX 电控箱电柜箱电柜箱体尺寸图

规格表

可选箱体外形尺寸

类型	颜色	孔追加工	外形尺寸(mm)			安装底板尺寸(mm)
类型	颜色	孔追加工	W	H	D	横向	纵向
TBXCK303015	K (奶白色) 2.5Y9/1 G (灰色) 5Y7/1 RE (灰白色/桔纹) RAL7035	多种模式可选，请参照下页	300	300	150	220	220
TBXCK305015			300	500	150	220	420
TBXCK403015			400	300	150	320	220
TBXCK404015			400	400	150	320	320
TBXCK504015			500	400	150	420	320
TBXCK304020			300	400	200	220	320
TBXCK303020			300	300	200	220	220
TBXCK305020			300	500	200	220	420
TBXCK404020			400	400	200	320	320
TBXCK405020			400	500	200	320	420
TBXCK403020			400	300	200	320	220
TBXCK406020			400	600	200	320	520
TBXCK505020			500	500	200	420	420
TBXCK504020			500	400	200	420	320
TBXCK554020			550	400	200	470	320
TBXCK606020			600	600	200	520	520
TBXCK708020			700	800	200	620	720
TBXCK806020			800	600	200	720	520
TBXCK304025			300	400	250	220	320
TBXCK405025			400	500	250	320	420
TBXCK404025			400	400	250	320	320
TBXCK504025			500	400	250	420	320
TBXCK505025			500	500	250	420	420
TBXCK506025			500	600	250	420	520
TBXCK605025			600	500	250	520	420
TBXCK606025			600	600	250	520	520
TBXCK607025			600	700	250	520	620
TBXCK608025			600	800	250	520	720
TBXCK6010025			600	1000	250	520	920
TBXCK604525			600	450	250	520	370
TBXCK706025			700	600	250	620	520
TBXCK7010025			700	1000	250	620	920

BOX 电控箱电柜箱电柜孔型尺寸表

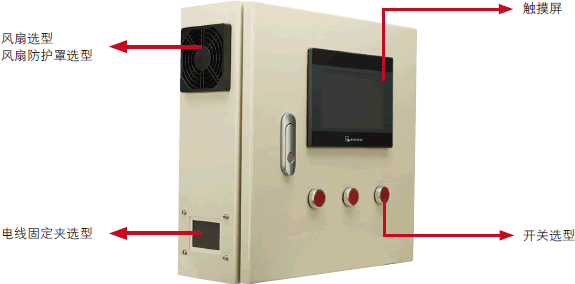

使用例

风扇选型>>点击此处
风扇防护罩选型>>点击此处
电线固定夹选型>>点击此处
开关选型>>点击此处

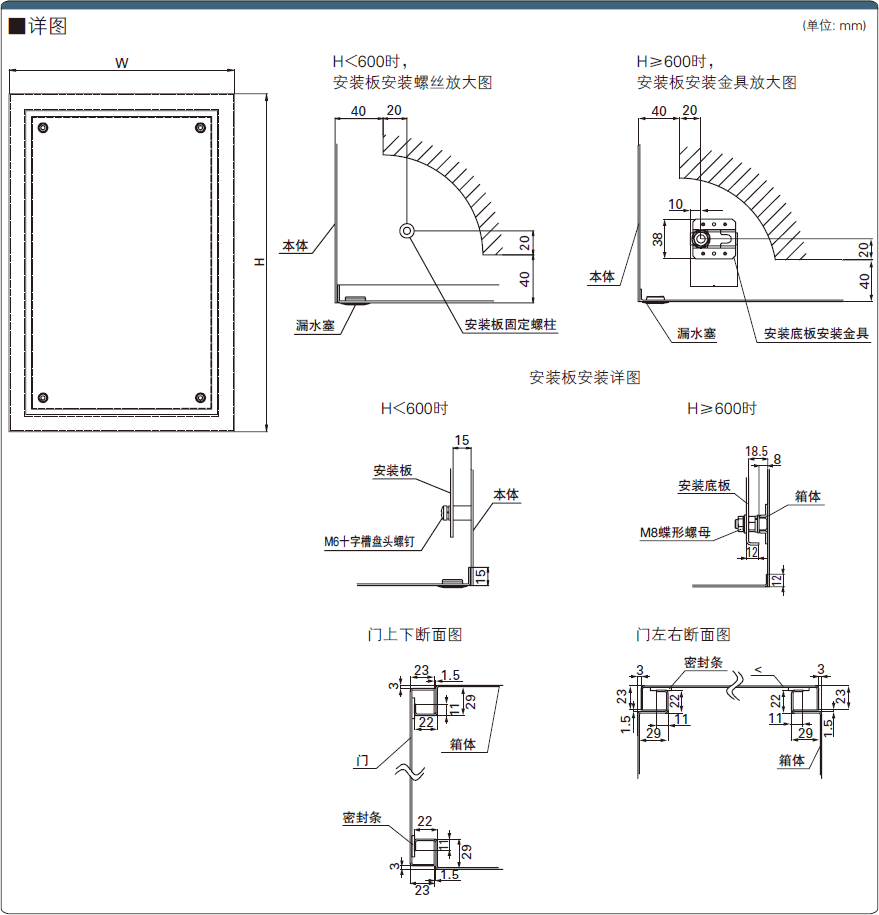

尺寸图

关于此商品的常见问题 (FAQ)

若某一个面无需开孔或者开孔位置需要变动该怎么办?

您好，在选择完箱型尺寸后只需要在开孔选型中选择需要开孔的孔型及尺寸即可，未勾选的选项系统自动默认为不需要开孔。若开孔的位置有变动，可以将您的具体要求发至vona-ve@misumi.sh.cn邮箱，会有专员来为您对应，确认详细信息。

你们提供的开孔选型无法满足我的工作需要，是否有其他孔型可以选择。

您好，米思米支持来图定制各式箱体，可根据您的需求定制符合您要求的尺寸以及孔型。您可以将您的开孔要求和箱体的设计图发至vona-ve@misumi.sh.cn邮箱，会有专员来为您对应，确认详细信息。

开孔要求可以满足我的工作需要，但是是否有其他箱型可选？

您好，目前这款是唯一可在线自助定制的箱型，我们后续还在筛选其他箱型用以支持模块化开孔选型。若该箱型无法满足您的需求，你可以将您的图纸发至vona-ve@misumi.sh.cn邮箱，会有专员来为您对应，确认详细信息。
