DC散热风扇方形标准型

型号：

重选

型号：

请确定型号

查看规格

预览

原价：

单价(未税)：

购买条件：

发货日：

基本信息

FAQ

因部分零部件停产需更换，部分型号的电流值会有变化，涉及电流变更的产品具体如下：

型号	电流(A)
型号	变更前	变更后
C6015Y12BPLP-9	0.3	0.2
C8025X12BPLB-7	0.2	0.16
C9225H12BPLB-7	0.2	0.16
C6015Y24BPLP-9	0.2	0.12
C6025M24BPLB-7	0.1	0.06
C7025H24BPLB-7	0.1	0.08

从23年12月开始陆续变更，变更后的产品批次号前会有“N”，例 “N2312”，还请悉知

规格表

型号	外观尺寸(mm)		安装开孔尺寸(mm)				重量 (g)	扇叶数
型号	A	B	C	D	E	F	重量 (g)	扇叶数
C4010H12BPLB-7	40	10	32	4-φ3.5	38.3	-	17	7
C4020X12BPLB-5	40	20	32	4-φ3.5	38.3	-	29	5
C5015H12BPLB-7	50	15	40	4-φ4.5	51	48	33	7
C6015Y12BPLP-9	60	15	50	4-φ4.5	62	58	43	9
C6025M12BPLB-7	60	25	50	4-φ4.5	62	58	74	7
C7025H12BPLB-7	70	25	61.5	4-φ4.5	77	68	73	7
C8025X12BPLB-7	80	25	71.5	4-φ4.5	89	71.5	83	7
R8038H12BPLB-7	80	38	71.5	4-φ4.5	89	71.5	200	7
C9225H12BPLB-7	92	25	82.5	4-φ4.5	97.5	90.5	107	7
R9238H12BPLB-7	92	38	82.5	4-φ4.5	97.5	90.5	225	7
R1225X12BPLB-7	120	25	105.4	4-φ4.5	129	115	212	7
R1238M12BPLB-7	120	38	105.4	4-φ4.5	129	115	315	7
C4010H24BPLB-7	40	10	32	4-φ3.5	38.3	-	17	7
C4020X24BPLB-5	40	20	32	4-φ3.5	38.3	-	29	5
C5015H24BPLB-7	50	15	40	4-φ4.5	51	48	33	7
C6015Y24BPLP-9	60	15	50	4-φ4.5	62	58	43	9
C6025M24BPLB-7	60	25	50	4-φ4.5	62	58	74	7
C7025H24BPLB-7	70	25	61.5	4-φ4.5	77	68	73	7
C8025X24BPLB-7	80	25	71.5	4-φ4.5	89	71.5	83	7
R8038H24BPLB-7	80	38	71.5	4-φ4.5	89	71.5	200	7
C9225H24BPLB-7	92	25	82.5	4-φ4.5	97.5	90.5	107	7
R9238H24BPLB-7	92	38	82.5	4-φ4.5	97.5	90.5	225	7
R1225X24BPLB-7	120	25	105.4	4-φ4.5	129	115	212	7
R1238L24BPLB-7	120	38	105.4	4-φ4.5	129	115	313	7

■性能参数

型号	额定输入电压(V)	输入电压范围(V)	输入 (W)	电流 (A)	转速 (min^－1)	最大风量		最大静压			声压级 (db[A])
型号	额定输入电压(V)	输入电压范围(V)	输入 (W)	电流 (A)	转速 (min^－1)	(m³/min)	(CFM)	(Pa)	(mmAq)	(inchH₂O)	声压级 (db[A])
C4010H12BPLB-7	12	7～14	0.8	0.1	6600	0.16	6	35.8	3.66	0.14	28
C4020X12BPLB-5	12	7～14	1.9	0.2	8500	0.3	11	70.1	7.15	0.28	31
C5015H12BPLB-7	12	7～14	1.9	0.2	6000	0.51	18	47.7	4.86	0.19	32
C6015Y12BPLP-9	12	7～14	4	0.2	5000	0.66	23	54.6	5.57	0.22	37
C6025M12BPLB-7	12	7～14	1.7	0.1	4500	0.56	20	49.1	5.99	0.24	34
C7025H12BPLB-7	12	7～14	2.2	0.2	3600	1.02	36	48.3	4.93	0.19	37
C8025X12BPLB-7	12	7～14	2.4	0.16	3600	1.34	47	50.5	5.15	5.15	38
R8038H12BPLB-7	12	7～14	14.4	1.4	7000	2.79	98	267	27.23	1.07	57
C9225H12BPLB-7	12	7～14	2.6	0.16	3000	1.58	56	41	4.18	0.16	36
R9238H12BPLB-7	12	7～14	18.7	1.9	6500	3.76	133	224.4	22.88	0.9	59
R1225X12BPLB-7	12	7～14	6.2	0.5	3750	3.21	113	109.5	11.17	0.44	48
R1238M12BPLB-7	12	7～14	4.8	0.4	2900	3.26	115	86.4	8.81	0.35	43
C4010H24BPLB-7	24	15～27	1.4	0.1	6600	0.23	8	66.2	6.75	0.27	37
C4020X24BPLB-5	24	15～27	1.9	0.1	8500	0.3	11	70.1	7.15	0.28	31
C5015H24BPLB-7	24	15～27	2.4	0.1	6000	0.51	18	47.7	4.86	0.19	32
C6015Y24BPLP-9	24	15～27	3.6	0.12	5000	0.66	23	54.6	5.57	0.22	37
C6025M24BPLB-7	24	15～27	1.7	0.06	4500	0.56	20	58.7	5.99	0.24	34
C7025H24BPLB-7	24	15～27	2.2	0.08	3600	1.02	36	48.3	4.93	0.19	37
C8025X24BPLB-7	24	15～27	2.5	0.1	3600	1.23	43	48.4	4.94	0.2	38
R8038H24BPLB-7	24	15～27	12	0.7	7000	2.79	98	267	27.23	1.07	57
C9225H24BPLB-7	24	15～27	2.7	0.1	3000	1.56	55	44.2	4.51	0.18	36
R9238H24BPLB-7	24	15～27	17.3	0.8	6500	3.76	133	224.4	22.88	0.9	59
R1225X24BPLB-7	24	15～27	7.2	0.3	3750	3.21	113	109.5	11.17	0.44	48
R1238L24BPLB-7	24	15～27	3.8	0.18	2600	2.96	104	71.1	7.26	0.29	40

尺寸图

材质规格

电机保护方式		反接保护(边长60～120mm)
使用温度		－10～＋70℃
绝缘耐压		AC600V(1秒)
绝缘电阻		10MΩ以上(DC500V)
预期寿命		50,000小时(25℃)
材质		含玻璃纤维PBT
导线	边长40、50	UL1007 AWG26 2根 (＋: 红色－: 黑色)
	边长60～120	UL1007 AWG24 2根 (＋: 红色－: 黑色)

产品概述

功能齐全，高性能，低噪音等特点的工业用轴流散热风扇。可以广泛运用于工业设备，网络通信，汽车行业等领域。

产品特点

●使用高精度双滚珠轴承。

风扇产品外观		采用高精度双滚珠轴承				轴承内部特写

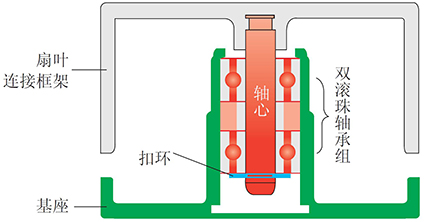

双滚珠轴承结构示意图

工作原理: 采用两个滚珠轴承组成轴承组。每个轴承中均有数颗微小钢珠围绕轴心，当风扇转动时，球体与轴心发生滚动摩擦。
优点: 密封性好，彻底解决了进灰、漏油问题，且摩擦系数低，品质稳定，寿命长。

●噪音对策及冷却效果

根据安装状态，轴流风扇的冷却效果和噪音会有很大差异，因此安装时请注意以下内容。

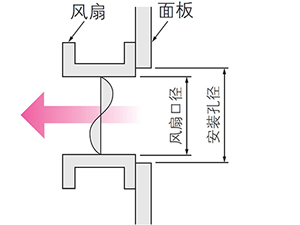

1、设置风扇吸入侧时，请尽量远离发热体等。 (发热体为平面，面积与风扇大致相同时，以10cm为标准)	2、风扇安装孔应大于风扇的口径

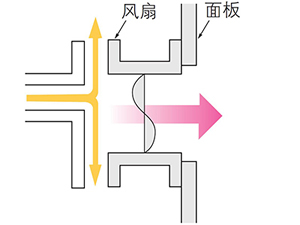

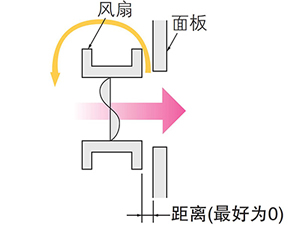

3、避免使风向及流向截面积发生急剧变化，否则会削弱冷却效果。	4、风扇与面板之间应不留缝隙，否则将不能充分发挥冷却效果。

注意事项

·使用高精度滚珠轴承，因此操作时请注意避免冲击。
·适合组装在设备中使用，请勿用于其它用途。
·安装用M3或M4螺丝请另行准备。
·请务必注意正负极的正确接线。

使用案例

使用方法

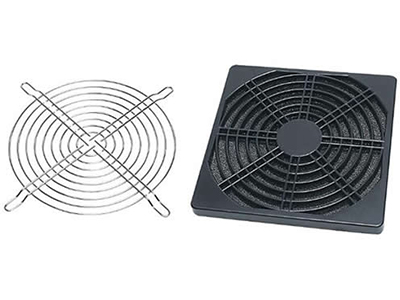

为了使用安全，需配套金属防护罩或者树脂滤网使用

风扇型号	风扇边长边长	适用金属手指防护罩		适用树脂过滤器组件
风扇型号	风扇边长边长	图片	型号	图片	型号
C4010H12BPLB-7	40		MWFG-40		MPFG-40
C4020X12BPLB-5	40		MWFG-40		MPFG-40
C5015H12BPLB-7	50		MWFG-50		MPFG-50
C6015Y12BPLP-9	60		MWFG-60		MPFG-60
C6025M12BPLB-7	60		MWFG-60		MPFG-60
C7025H12BPLB-7	70		MWFG-70		MPFG-70
C8025X12BPLB-7	80		MWFG-80		MPFG-80
R8038H12BPLB-7	80		MWFG-80		MPFG-80
C9225H12BPLB-7	92		MWFG-92		MPFG-92
R9238H12BPLB-7	92		MWFG-92		MPFG-92
R1225X12BPLB-7	120		MWFG-120		MPFG-120
R1238M12BPLB-7	120		MWFG-120		MPFG-120
C4010H24BPLB-7	40		MWFG-40		MPFG-40
C4020X24BPLB-5	40		MWFG-40		MPFG-40
C5015H24BPLB-7	50		MWFG-50		MPFG-50
C6015Y24BPLP-9	60		MWFG-60		MPFG-60
C6025M24BPLB-7	60		MWFG-60		MPFG-60
C7025H24BPLB-7	70		MWFG-70		MPFG-70
C8025X24BPLB-7	80		MWFG-80		MPFG-80
R8038H24BPLB-7	80		MWFG-80		MPFG-80
C9225H24BPLB-7	92		MWFG-92		MPFG-92
R9238H24BPLB-7	92		MWFG-92		MPFG-92
R1225X24BPLB-7	120		MWFG-120		MPFG-120
R1238L24BPLB-7	120		MWFG-120		MPFG-120

相关产品

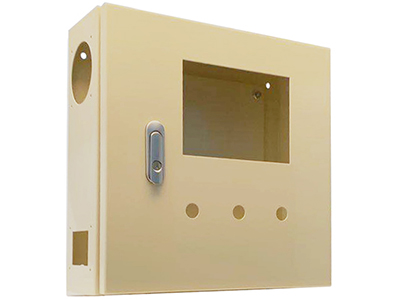

风扇防护罩/过滤器	钢制箱体开孔型（高品质经济型）

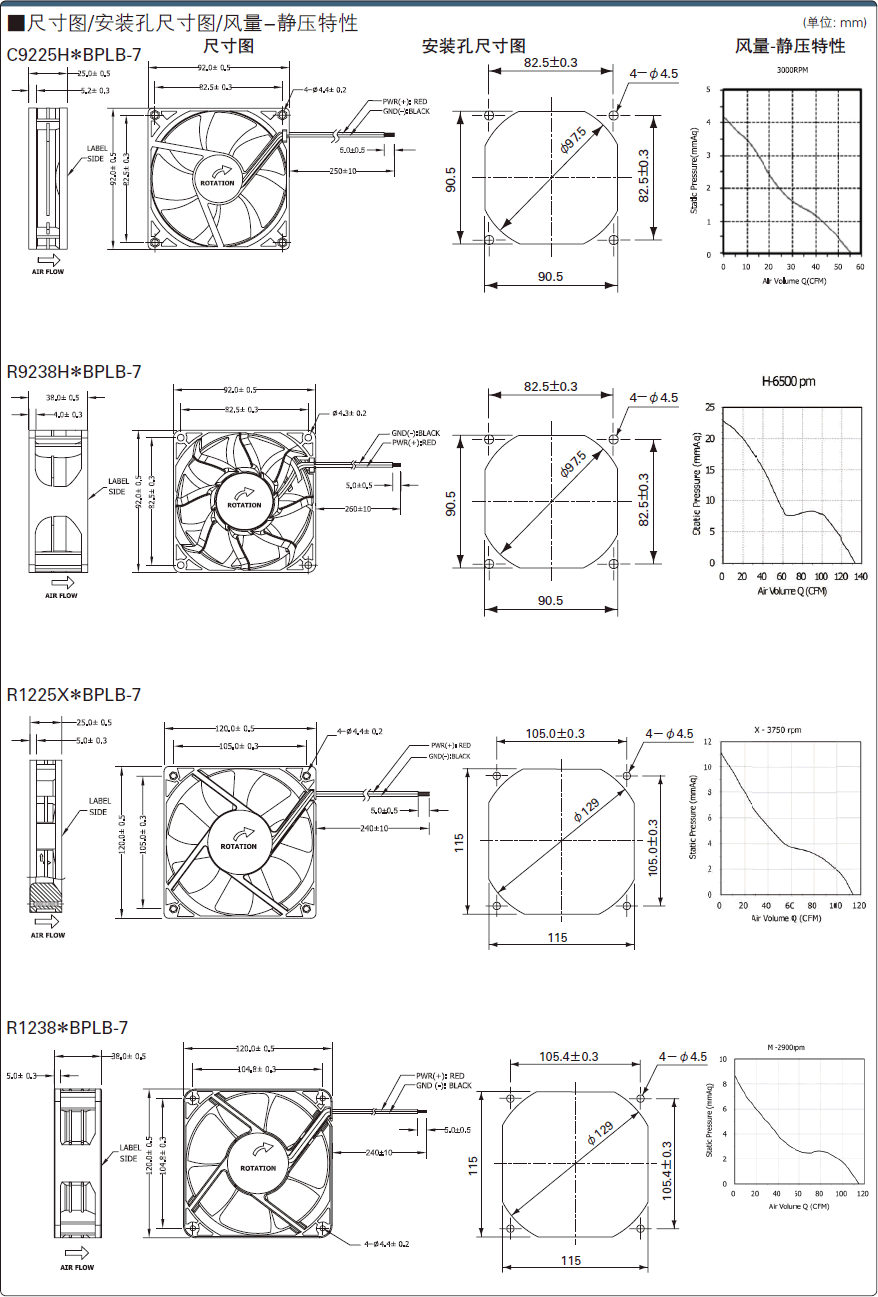

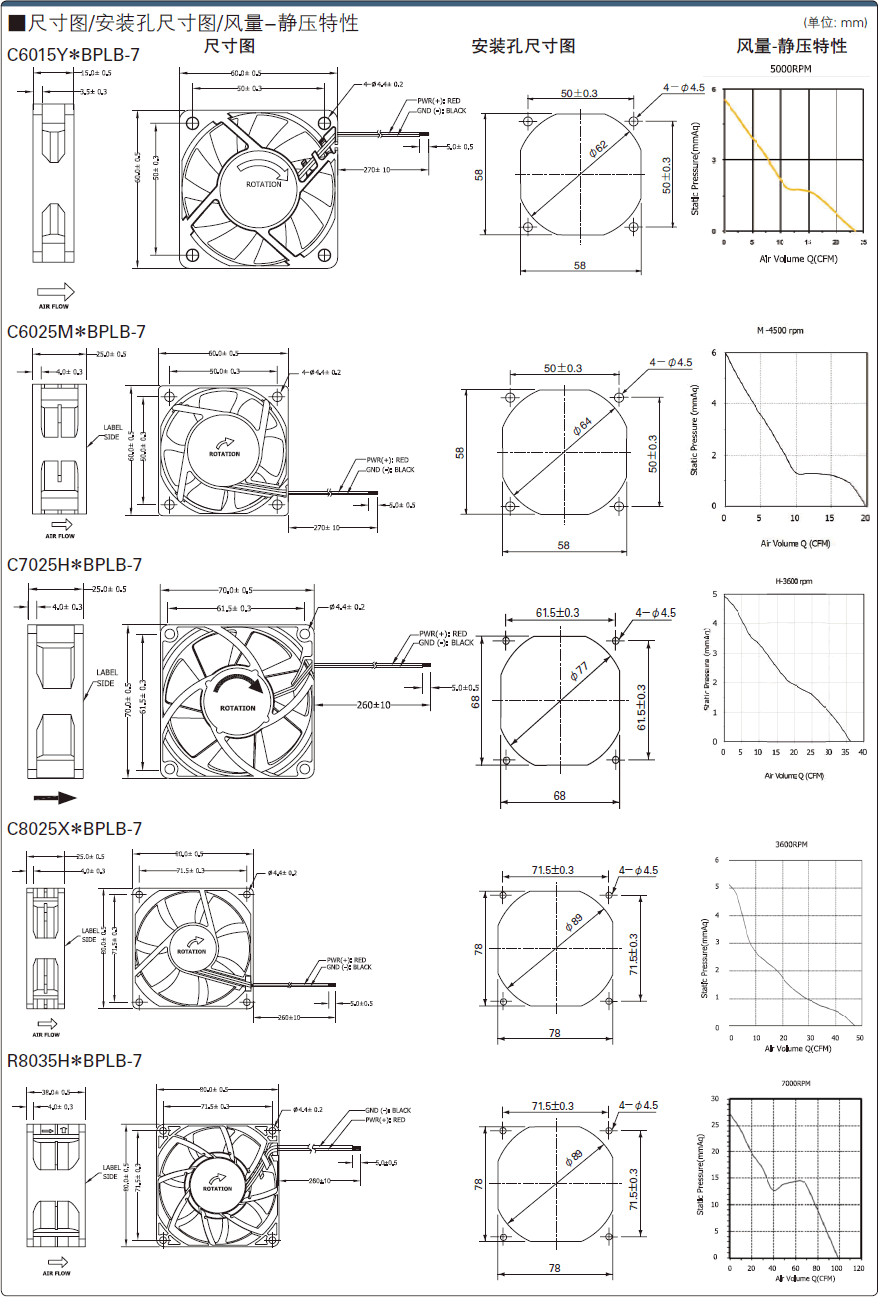

尺寸图

外形尺寸图	安装孔尺寸图
外形尺寸图	边长A=40mm时	边长A>40mm时

规格表

■尺寸规格表

型号	外观尺寸(mm)		安装开孔尺寸(mm)				重量 (g)	扇叶数
型号	A	B	C	D	E	F	重量 (g)	扇叶数
C4010H12BPLB-7	40	10	32	4-φ3.5	38.3	-	17	7
C4020X12BPLB-5	40	20	32	4-φ3.5	38.3	-	29	5
C5015H12BPLB-7	50	15	40	4-φ4.5	51	48	33	7
C6015Y12BPLP-9	60	15	50	4-φ4.5	62	58	43	9
C6025M12BPLB-7	60	25	50	4-φ4.5	62	58	74	7
C7025H12BPLB-7	70	25	61.5	4-φ4.5	77	68	73	7
C8025X12BPLB-7	80	25	71.5	4-φ4.5	89	71.5	83	7
R8038H12BPLB-7	80	38	71.5	4-φ4.5	89	71.5	200	7
C9225H12BPLB-7	92	25	82.5	4-φ4.5	97.5	90.5	107	7
R9238H12BPLB-7	92	38	82.5	4-φ4.5	97.5	90.5	225	7
R1225X12BPLB-7	120	25	105.4	4-φ4.5	129	115	212	7
R1238M12BPLB-7	120	38	105.4	4-φ4.5	129	115	315	7
C4010H24BPLB-7	40	10	32	4-φ3.5	38.3	-	17	7
C4020X24BPLB-5	40	20	32	4-φ3.5	38.3	-	29	5
C5015H24BPLB-7	50	15	40	4-φ4.5	51	48	33	7
C6015Y24BPLP-9	60	15	50	4-φ4.5	62	58	43	9
C6025M24BPLB-7	60	25	50	4-φ4.5	62	58	74	7
C7025H24BPLB-7	70	25	61.5	4-φ4.5	77	68	73	7
C8025X24BPLB-7	80	25	71.5	4-φ4.5	89	71.5	83	7
R8038H24BPLB-7	80	38	71.5	4-φ4.5	89	71.5	200	7
C9225H24BPLB-7	92	25	82.5	4-φ4.5	97.5	90.5	107	7
R9238H24BPLB-7	92	38	82.5	4-φ4.5	97.5	90.5	225	7
R1225X24BPLB-7	120	25	105.4	4-φ4.5	129	115	212	7
R1238L24BPLB-7	120	38	105.4	4-φ4.5	129	115	313	7

■性能参数规格表

型号	额定输入电压(V)	输入电压范围(V)	输入 (W)	电流 (A)	转速 (min^－1)	最大风量		最大静压			声压级 (db[A])
型号	额定输入电压(V)	输入电压范围(V)	输入 (W)	电流 (A)	转速 (min^－1)	(m³/min)	(CFM)	(Pa)	(mmAq)	(inchH₂O)	声压级 (db[A])
C4010H12BPLB-7	12	7～14	0.8	0.1	6600	0.16	6	35.8	3.66	0.14	28
C4020X12BPLB-5	12	7～14	1.9	0.2	8500	0.3	11	70.1	7.15	0.28	31
C5015H12BPLB-7	12	7～14	1.9	0.2	6000	0.51	18	47.7	4.86	0.19	32
C6015Y12BPLP-9	12	7～14	4	0.3	5000	0.66	23	54.6	5.57	0.22	37
C6025M12BPLB-7	12	7～14	1.7	0.1	4500	0.56	20	49.1	5.99	0.24	34
C7025H12BPLB-7	12	7～14	2.2	0.2	3600	1.02	36	48.3	4.93	0.19	37
C8025X12BPLB-7	12	7～14	2.4	0.2	3600	1.34	47	50.5	5.15	5.15	38
R8038H12BPLB-7	12	7～14	14.4	1.4	7000	2.79	98	267	27.23	1.07	57
C9225H12BPLB-7	12	7～14	2.6	0.2	3000	1.58	56	41	4.18	0.16	36
R9238H12BPLB-7	12	7～14	18.7	1.9	6500	3.76	133	224.4	22.88	0.9	59
R1225X12BPLB-7	12	7～14	6.2	0.5	3750	3.21	113	109.5	11.17	0.44	48
R1238M12BPLB-7	12	7～14	4.8	0.4	2900	3.26	115	86.4	8.81	0.35	43
C4010H24BPLB-7	24	15～27	1.4	0.1	6600	0.23	8	66.2	6.75	0.27	37
C4020X24BPLB-5	24	15～27	1.9	0.1	8500	0.3	11	70.1	7.15	0.28	31
C5015H24BPLB-7	24	15～27	2.4	0.1	6000	0.51	18	47.7	4.86	0.19	32
C6015Y24BPLP-9	24	15～27	3.6	0.2	5000	0.66	23	54.6	5.57	0.22	37
C6025M24BPLB-7	24	15～27	1.7	0.1	4500	0.56	20	58.7	5.99	0.24	34
C7025H24BPLB-7	24	15～27	2.2	0.1	3600	1.02	36	48.3	4.93	0.19	37
C8025X24BPLB-7	24	15～27	2.5	0.1	3600	1.23	43	48.4	4.94	0.2	38
R8038H24BPLB-7	24	15～27	12	0.7	7000	2.79	98	267	27.23	1.07	57
C9225H24BPLB-7	24	15～27	2.7	0.1	3000	1.56	55	44.2	4.51	0.18	36
R9238H24BPLB-7	24	15～27	17.3	0.8	6500	3.76	133	224.4	22.88	0.9	59
R1225X24BPLB-7	24	15～27	7.2	0.3	3750	3.21	113	109.5	11.17	0.44	48
R1238L24BPLB-7	24	15～27	3.8	0.18	2600	2.96	104	71.1	7.26	0.29	40

价格说明

1.划线价格为该商品标准销售价或曾经的销售价，并非原价。
2.非划线价格为商品的实时标价，成交价格根据商品促销、数量折扣或优惠券的使用情况存在差异，最终以下订时显示的价格为准。

关于此商品的常见问题 (FAQ)

关于风扇的工作环境湿度多少以下可以正常使用？

基于中性液体（水）的测试结果，湿度95%以下的环境都可以使用。

安装滤网或防护罩后是否会影响风扇的散热能力？

树脂滤网会影响，且风扇的工作温度会升高，金属防护罩相对影响较小。

此商品是只有风扇单品还是带防护罩的套装品？

此页仅为风扇产品，风扇附件（防护罩/过滤网）需另购，此外固定用螺丝也需客户自行准备
