单芯电线 UL1007 镀锡铜导体 300V

型号：

重选

型号：

请确定型号

查看规格

预览

原价：

单价(未税)：

购买条件：

发货日：

基本信息

FAQ

产品概述

UL1007电子线信号用
●额定温度：80℃
●方额定电压：300V
●执行标准：依据UL758标准生产及测试。
●外覆绝缘层：PVC。
●导体材质：镀锡铜
●产品广泛用于一般电子，电器设备内部连接线。

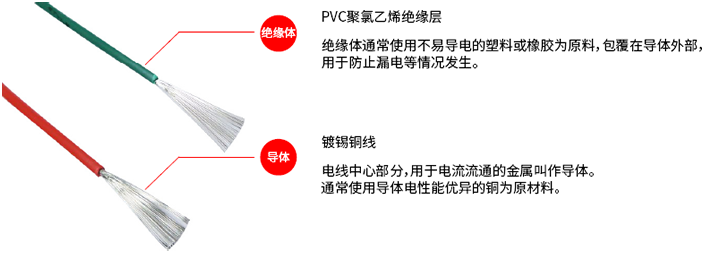

单芯线芯线构造

产品特点

●取得UL认证，设备出口时必备电线。（UL证号：E341104）
●保证品质的前提下，最大限度地降低了成本。
●导体采用镀锡铜线，易于焊接加工。
●低成本经济型，常备库存，最快当天发货。

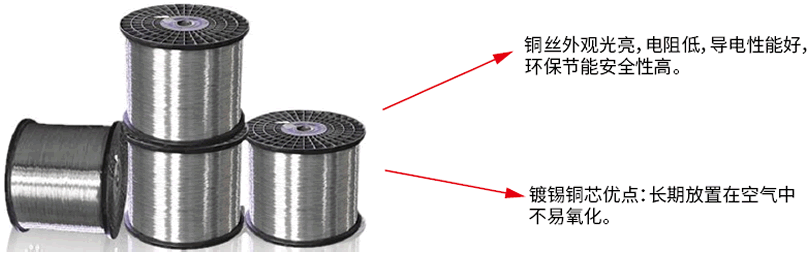

UL1007单芯线产品特点镀锡铜线

尺寸图

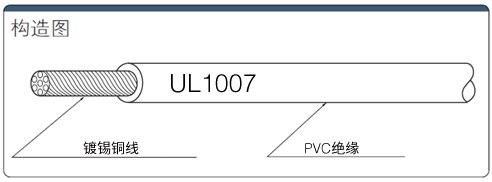

●电线结构

●截面积尺寸

类型	截面积（mm²)	长度	AWG 规格	电缆外径（mm）
UL1007	0.12	100米（整卷销售）	26	1.3
	0.2		24	1.45
	0.3		22	1.6
	0.5		20	1.8
	0.75		18	2.05
	1.25		16	2.4

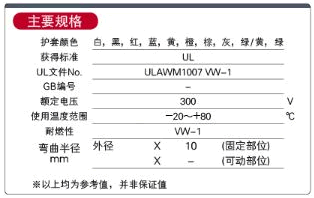

规格概述

●电子电路的布线时使用的UL1007电子线，细小且稠密，我们提供多达10色可选，方便您区分每条电路，布线无忧。

※绿色仅限1.25mm²
※颜色，柔软度可能会因制造商的变更而改变，将不另行通知。

●印字确认
UL1007单芯电线规格概述印字确认

※印字实际成一行
※上述印字为使用范例，实际印字可能会因每个规范（芯数/截面积）的不同而不同

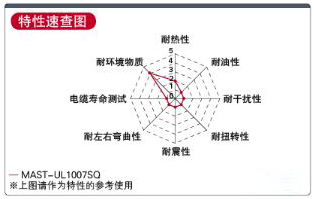

●物理性能
电流减少系数

环境温度（℃）	30	40	50	60
电流减少系数	1	0.89	0.77	0.63

使用案例

UL1007单芯电线线芯偏小，所以一般用于电子、电器设备，电子内部连线用，以及电脑周边连接线等。
适用范围：

打印机

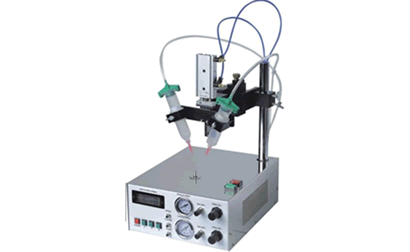

点胶机

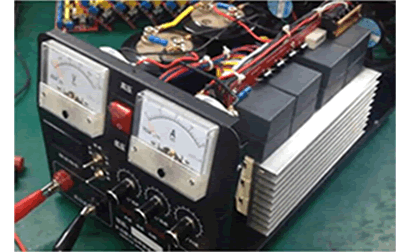

万能表

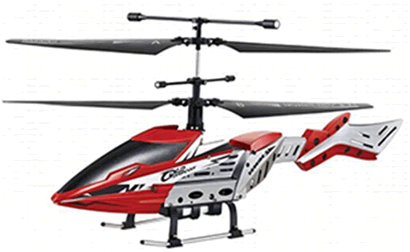

玩具模型

相关产品

	1	2	3	4
推荐名	多芯UL规格电缆	端子加工用绝缘压着端子	运动拖链用和柔控制电缆	焊接加工用Dsub连接器
照片
品牌	MISUIM	MISUIM	和柔(HELUKABEL)[德国	MISUIM
品名	固定用电源/信号电缆・BASIC-Pro-MASTER系列不带屏蔽 UL2464 300V	绝缘压着端子 Y形	拖链用高柔性控制电缆	Dsub连接器焊接型冲压端子
发货日	当天起	当天起	当天起	当天起

规格表

●规格表

类型	截面积 (mm²)	AWG 规格标准＊	颜色	绞合构造	电缆外径 (mm)	参考重量 kg/km	电气特性				导体			绝缘
类型	截面积 (mm²)	AWG 规格标准＊	颜色	绞合构造	电缆外径 (mm)	参考重量 kg/km	允许电流 A(30℃)	导体电阻 Ω/km (20℃)	绝缘特性 MΩ/km (20℃)	耐电压 V/分	芯线结构 (根/mm)	外径约(mm)	电镀	厚度 (mm)	材质
MAST-UL1007SQ	0.12	26	W(白)	无	1.3	3.6	3	139.7	50	2000	7/0.16	0.48	镀锡	0.38	PVC
			BK(黑)
			R(红)
			BE(蓝)
			Y(黄)
			GY(绿 / 黄)
			O(橙)
	0.2	24	BR(棕)		1.45	4.6	5	89.3	50	2000	11/0.16	0.61		0.38
	0.3	22	BR(棕)		1.6	6.1	7	57.2	50	2000	17/0.16	0.76		0.38
	0.5	20	H(灰)		1.8	8.3	9	36.8	50	2000	21/0.18	0.95		0.38
	0.75	18	H(灰)		2.05	11.4	14	22.7	50	2000	16/0.254	1.2		0.38
	1.25	16	GN(绿)※仅限1.25 mm²		2.4	16.8	17	14	50	2000	26/0.254	1.53		0.38

●印字确认

※印字实际成一行
※上述印字为使用范例，实际印字可能会因每个规范（芯数/截面积）的不同而不同

●物理性能
电流减少系数

环境温度（℃）	30	40	50	60
电流减少系数	1	0.89	0.77	0.63

※注意芯数 / 对数标记为1P时的线芯数为“2芯”。
※规格变换仅供参考。
※允许电流值为参考值，并非保证值。
※材质的含义
【电镀】锡…镀锡软铜线
【材质】PVC…氯乙烯 PE…聚乙烯类材料
P…聚酯类材料氟…各种氟树脂 ※…其他

订购时请务必阅读下列注意事项
※本公司的产品型号中已包括m数(长度)。数量是所需根数，非米数。
※最新价格请查阅产品目录专用web网站。
※因铜材等生产原材料的价格波动可能会导致产品价格发生变化，请注意。
※订购100m以上整卷商品，以100米/卷为单位，请指定卷数(除个别型号外，不接受单卷100米以上的订购)。
※订购时请注意芯数，对数，芯/对数，对/芯数的数值(关于线芯数，请参阅规格表)。

关于此商品的常见问题 (FAQ)

UL1007表示什么意思？类似的UL规格还有UL1015、UL1095、UL1569等UL标准，这些数字都表示什么意思？

UL1007指的是一种型号的电子线。
UL每一种型号电子线的结构在对应的Style Page中都有规定，如1007的详细描述请参考Style Page 1007。UL电子线的型号可以由该厂自己来命名，如果某厂商有一天发明了一款电子线，其结构在现有的Style Page中找不到对应的线型，可以依次向下新命名一个型号。
1007/1015/1095/1569代表的都是UL电子线的型号，而不是标准，它们适用于UL758标准。

UL1007和RV，BVR单芯线的区别在哪里？

UL1007是美国UL认证，国内和出口均可使用的布线用电子线。RV和BVR都是根据GB标准，一般只能在国内产品上使用。
另外，UL1007,RV,BVR这几款线都不适用于运动频率高的部位。适合静态的布线。
