风扇防护罩/过滤器

型号：

重选

型号：

请确定型号

查看规格

预览

原价：

单价(未税)：

购买条件：

发货日：

基本信息

尺寸图

FAQ

产品概述

●散热风扇防护罩有金属防护网和树脂过滤组件2种可选
●适用于边长为40～120的直流或交流风扇。

产品特点

■金属防护网
表面镀铬，防锈性能优异

■树脂过滤组件
带防尘过滤网，能有效防止灰尘或异物
由保持架、过滤网、防护罩3部分组成。过滤网拆卸方便，利于清洗和更换。

		保持架	过滤网	防护罩

尺寸图

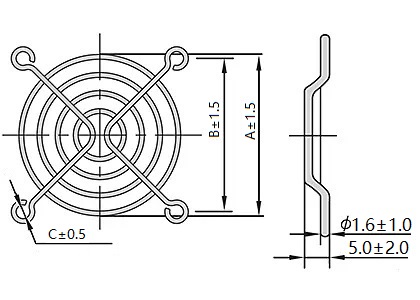

■金属防护网

型号	外形尺寸(mm)
型号	A	B	C
MWFG-40	30	32	4－φ4.6
MWFG-50	41	40	4－φ4.6
MWFG-60	53	50	4－φ4.6
MWFG-70	67	62	4－φ4.6
MWFG-80	73.5	71.5	4－φ4.6
MWFG-92	86.5	82.5	4－φ4.6
MWFG-120	113.5	105.4	4－φ4.6

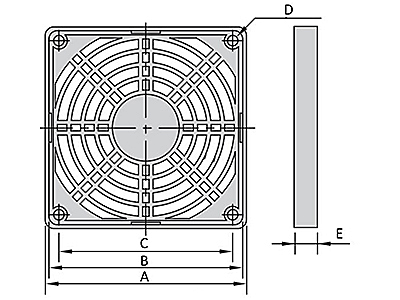

■树脂过滤组件

型号	外形尺寸(mm)
型号	A	B	C	D	E
MPFG-40	43.7	40	32	4－φ3.6	7
MPFG-50	54	50	40	4－φ4.6	7
MPFG-60	64.5	60	50.5	4－φ4.6	7
MPFG-70	74	70	61.5	4－φ4.6	10
MPFG-80	86	80	71.5	4－φ4.6	10
MPFG-92	96.5	92.5	82.5	4－φ4.6	10
MPFG-120	125.5	120.8	105.4	4－φ4.6	10

注意事项

· 在使用树脂过滤网罩时，由于海绵层的间隙较小，会对风扇的性能有影响，特别是风量和静压，需要在设计时考虑到此因素
· 请正确安装手指防护罩和过滤器组件，避免接触扇叶。

使用案例

安装效果图

■树脂过滤组件

■金属防护网

使用方法

■金属防护罩的安装方法
用安装螺钉将防护罩固定在风扇上/面板上即可。螺钉请另行准备。

■树脂过滤组件的安装方法

① 用安装螺钉将防护罩固定在风扇上。
螺钉请另行准备。
树脂滤网安装第一步

② 用保持架夹住过滤网，并嵌入到防护罩中。
保持架和过滤网可拆卸。
树脂滤网安装第二步

相关产品

AC风扇方形标准型	DC风扇方形带传感器输出	钢制箱体开孔型（高品质经济型）

尺寸图

■金属手指防护罩

■树脂过滤组件

规格表

■金属手指防护罩

型号	适用风扇边长 (mm)	外形尺寸(mm)
型号	适用风扇边长 (mm)	A	B	C(内孔)
MWFG-40	40	29-30	32	4.6
MWFG-50	50	41-42	40	4.6
MWFG-60	60	52-53	50	4.6
MWFG-70	70	67-68	62	4.6
MWFG-80	80	72-73	71.5	5
MWFG-92	92	89-90	82.5	5
MWFG-120	120	113.5-115	105.4	5

■树脂过滤组件

型号	适用风扇边长(mm)	外形尺寸(mm)
型号	适用风扇边长(mm)	A	B	C	D	E
MPFG-40	40	43.7	40	32	4－φ3.6	7
MPFG-50	50	54	50	40	4－φ4.6	7
MPFG-60	60	64.5	60	50.5	4－φ4.6	7
MPFG-70	70	74	70	61.5	4－φ4.6	10
MPFG-80	80	86	80	71.5	4－φ4.6	10
MPFG-92	92	96.5	92.5	82.5	4－φ4.6	10
MPFG-120	120	125.5	120.8	105.4	4－φ4.6	10

尺寸图

关于此商品的常见问题 (FAQ)

产品是否符合ROHS2.0，是否是阻燃材质

这个系列的产品不符合ROHS2.0，树脂的部分为阻燃，金属防护罩不阻燃

安装滤网或防护罩后是否会影响风扇的散热性能

树脂滤网会影响，且风扇的工作温度会升高，金属防护网相对影响较小
