小型分割型铁氧体磁环(卡扣固定)

● 用途：通过电流对磁环的影响，有效屏蔽EMI干扰。可隔离或滤除电源连接导线串入设备电路的高频度、噪声脉冲干扰。
● 方法：夹套在USB线，数据线，AV视频线，音频线等传输视讯数据线材上，提高信号质量及有效屏蔽辐射干扰。

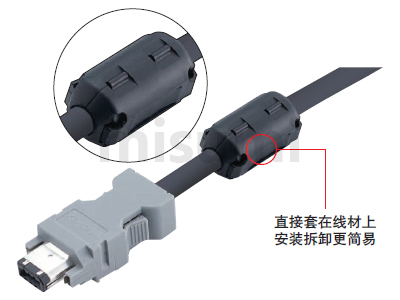

● 可在接线后免工具快速简易安装在有辐射噪声的部位。
● 高品质材质，经久耐用。（采用抗磨外被与耐高温等设计）
● 精选磁芯，有效提高屏蔽及干扰。（采用高强度磁芯，增强信号传输）
● 针对各种电缆外径，规格齐全满足客户各种需求。

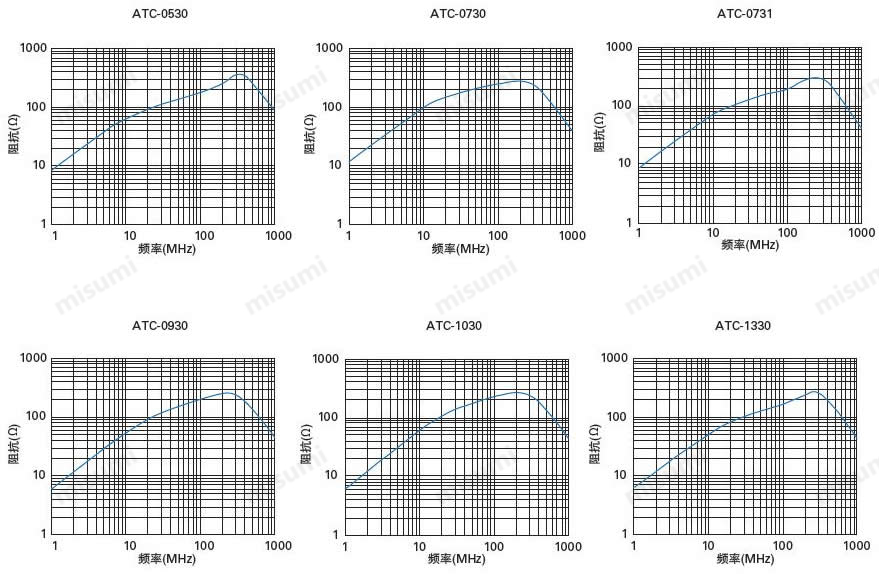

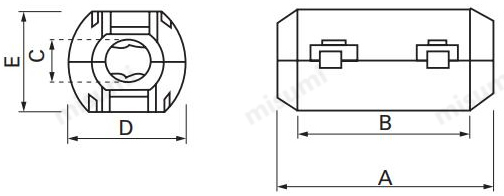

磁环的尺寸
磁环的内外差越大,轴向越长,则其阻抗越大,抗干扰效果也就越好。
但同时磁环的内径应包紧电缆,避免漏磁
因此为获得较好的抗干扰效果,应在其内径尺寸与电缆直径相配合的前提下,尽量选用体积较大的磁环。

磁环的安装位置
磁环安装位置的不同,抗干扰效果也会有很大的不同。
应将磁环安装再尽量靠近干扰源的位置,即电缆的两端。

共模扼流圈的匝数
将整束电缆穿过磁环,形成共模扼流圈。
顾名思义,共模扼流圈能够对共模干扰电流形成较大抗阻,而对差模信号(及工作信号)却没有影响
根据需要,可以将电缆在磁环上多绕几匝,匝数越多,对频率较低的干扰抑制效果越好,而对高频噪音抑制效果则减弱。
实际应用中,可根据干扰电流得频率特点来调整磁环的匝数。
当干扰信号频率较宽时,可在电缆上套两个磁环,每个磁环绕不同的匝数,这样就可以同时抑制低频干扰和高频干扰。

电流对磁环的影响
磁环用于电源线时,由于有直流偏流或较大的交流电流通过,使磁芯进入饱和区,从而导致其低频抗阻和插入损耗减小。
为避免该种情况发生,可将电源进线及其回线一同穿过磁环,由于两根线上的电流走向相反,能够阻止磁环进入饱和区。

磁环的效果
磁环的效果取决于电路的阻抗,电路的阻抗越低,则磁环的效果越明显。
电源线的阻抗要比信号线低的多,因此在电源线上加装磁环的作用要比信号线明显得多。
如在电缆两端安装电容式滤波连接器时,阻抗很低,此时磁环的效果更明显。
