• UL2464 细径 耐油耐环境 不带屏蔽 300V SS300 固定电缆
限时特价
当天发货
可按购买数量进行折扣

UL2464 细径 耐油耐环境 不带屏蔽 300V SS300 固定电缆

个备选型号
请先选择型号
型号:
重选
型号:
请确定型号
查看规格
收藏
原价:
价格/规格:
购买条件:
发货日:
基本信息
FAQ
产品概述
固定用固定用多芯电缆,不带屏蔽 UL2464 规格
●耐高温:80oC
●额定电压:300V
●护套材质:PVC
●芯线识别:彩色芯线识别
●UL认证号:E120411(证书请点击
●产品广泛用于一般电子,电器设备内部连接线。
●可剪切,1米起售
产品特点
●细径经济型,符合UL标准的信号电缆。
●使用耐油柔软护套。
●柔软性优异,适合机器设备内各部位的布线。

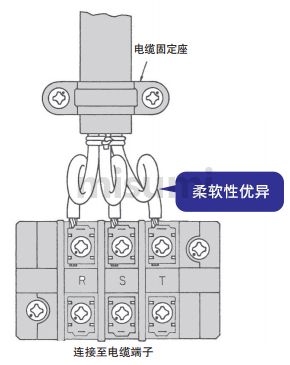

产品特点 柔软性
尺寸图
●产品结构
SS300芯线结构
●根据使用环境,选择需要的芯数,截面积等尺寸确定型号。

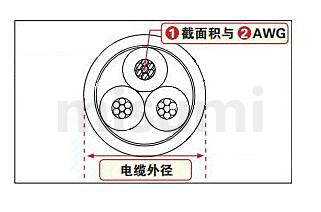

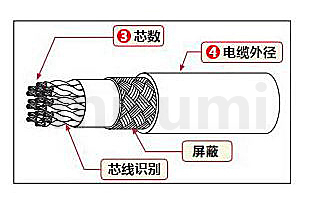

SS300尺寸图 截面积SS300尺寸图 芯数外径
1 截面积用于流通电线电流的构成部分导体的截面积,表示大小。
截面积越大表示电缆越粗。单位为mm2
也可用于判断连接器、端子类所适用的尺寸
3 芯数电线中线芯的根数,以数字进行计算
<线芯> 覆有绝缘体的导体。
<绝缘体> 从其他电路绝缘导体,绝缘体越厚,耐电压性能越高。
2 AWG美规导体的尺寸。与截面积相反,值越大表示电缆越细。
也可用于判断连接器、端子类所适用的尺寸。
4 电缆外径电缆截面的直径。
用于判断连接器装配外壳、电缆夹等电线的引出口直径尺寸。
●型号表
类型AWG
规格
芯数长度截面积
参考值
(mm2)※1
绞合
构造
线芯
根数
外径
(mm)
参考
重量
kg/km
电气特性导体
容许电流
A(30℃)※2
导体电阻
Ω/km(20℃)
绝缘特性
MΩkm(20℃)
耐电压
V/分钟
构成
根/mm
外径
约(mm)
电镀※3
SS3002421~9
(指定单位1m)

10~50
(指定单位10m)

100
(整卷销售)
0.2绞合24.1234.19510200011/0.160.61
334.2263.6
444.5313.2
665.2372.7
885.5482.4
10106.3582.2
16167.1831.6
20207.6991.6
34349.41551.2
404010.01781.2
2220.324.4265.56217/0.160.76
334.6324.8
444.9374.2
665.7503.6
886.1623.1
10107.0762.9
16167.91072.2
20208.51282.2
24249.51531.8
2020.524.8337.44021/0.180.95
335.0406.4
445.4485.7
666.3674.8
886.8824.2
10107.81023.9
20209.51802.9
规格概述
●规格特性
电流减少系数
环境温度(℃)3045506070
电流减少系数1.000.890.770.630.44
容许电流值表示在环境温度为30℃、单根空中架设时的计算值,并非保证值。
环境温度高于30℃时,在容许电流中乘以上表的电流减少系数。
(例)AWG24的2芯电缆在环境温度为40℃时的容许电流值4.1×0.89=3.64(A)

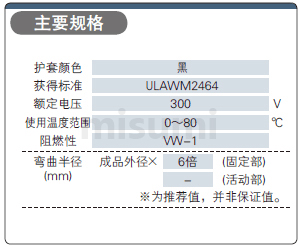

SS300特性速查SS300主要规格

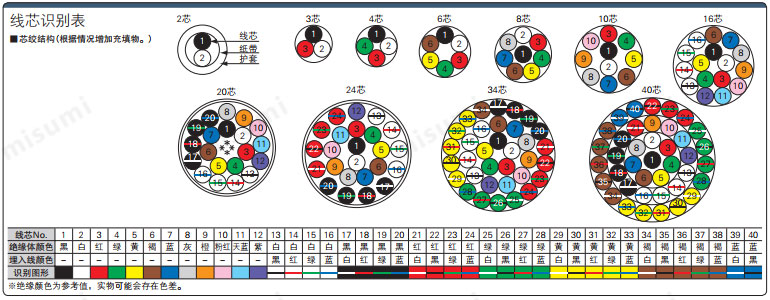

SS300线芯识别
使用方法

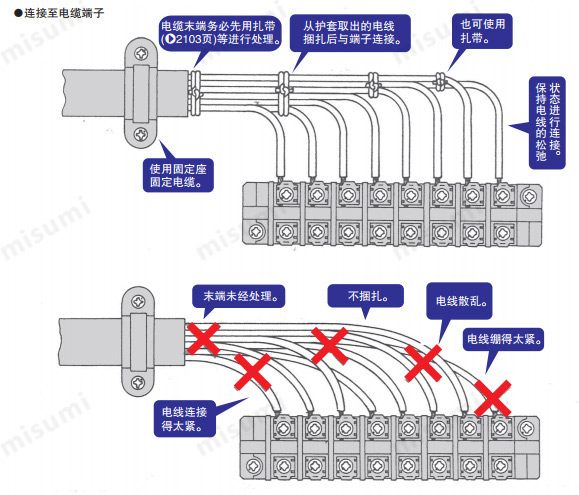

电缆与连接器或端子排的使用

从电缆护套中取出的绝缘电线可通过捆扎线束连接至电器或端子排。
电缆可在护套切口附近使用鞍座或连接器固定,保证其不会移动。
如果有多余的电线也尽量不要剪断,可以预留下来以便今后需要增设时再使用。

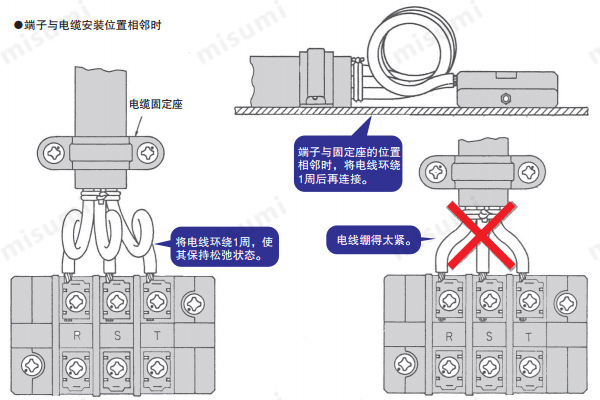

固定电缆使用方法1

固定电缆使用方法2
使用案例
工程项目通讯设备大型电器电力设备
电缆使用案例 工程项目电缆使用案例 通讯设备电缆使用案例 大型电器电缆使用案例 电力设备
相关产品
 1234
 带屏蔽多芯电缆
UL2464 300V
端子加工用
绝缘压着端子
运动拖链用
和柔控制电缆
焊接加工用
Dsub连接器
 相关产品 SS300带屏蔽相关产品 压接端子相关产品 和柔拖链电缆相关产品 DSUB连接器
品牌MISUMIMISUMI和柔(HELUKABEL)[德国]MISUMI
品名固定用电源/信号电缆・BASIC-Pro-MASTER系列
带屏蔽 UL2464 300V
绝缘压着端子 Y形拖链用高柔性控制电缆Dsub连接器 焊接型冲压端子
发货日当天起当天起当天起当天起
规格表

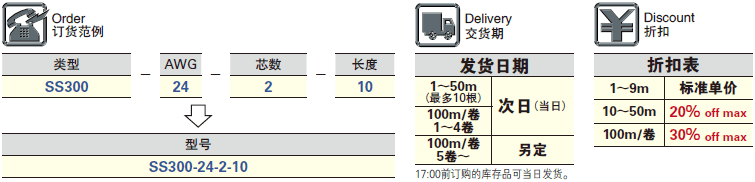

SS300订货范例

1米起接收订购
类型AWG
规格
芯数长度截面积
参考值
(mm2)※1
绞合
构造
线芯
根数
外径
(mm)
参考
重量
kg/km
电气特性导体
容许电流
A(30℃)※2
导体电阻
Ω/km(20℃)
绝缘特性
MΩkm(20℃)
耐电压
V/分钟
构成
根/mm
外径
约(mm)
电镀※3
SS3002421~9
(指定单位1m)

10~50
(指定单位10m)

100
(整卷销售)
0.2绞合24.1234.19510200011/0.160.61
334.2263.6
444.5313.2
665.2372.7
885.5482.4
10106.3582.2
16167.1831.6
20207.6991.6
34349.41551.2
404010.01781.2
2220.324.4265.56217/0.160.76
334.6324.8
444.9374.2
665.7503.6
886.1623.1
10107.0762.9
16167.91072.2
20208.51282.2
24249.51531.8
2020.524.8337.44021/0.180.95
335.0406.4
445.4485.7
666.3674.8
886.8824.2
10107.81023.9
20209.51802.9

概述・特性
电流减少系数
环境温度(℃)3045506070
电流减少系数1.000.890.770.630.44
容许电流值表示在环境温度为30℃、单根空中架设时的计算值,并非保证值。
环境温度高于30℃时,在容许电流中乘以上表的电流减少系数。
(例)AWG24的2芯电缆在环境温度为40℃时的容许电流值4.1×0.89=3.64(A)

注意
※1规格变换供参考,详情请参阅>>点击此处的比对表。
※2容许电流值为参数值,并非保证值。
※3材质的含义
   【电镀】锡...镀锡软铜线
   【材质】PVC...氟乙烯 PE...聚乙烯材料
P…聚酯类材料 氟…各种氟树脂
※…其它
SS300特性速查SS300主要规格

SS300线芯识别
关于此商品的常见问题 (FAQ)
该产品是否有带屏蔽的规格?型号是什么?
同款有带屏蔽的一款,型号是SS300SB
可以点击此处查找您要的规格
信号电缆和电源用电缆可以通用吗?
电气/电子机器用电线根据其用途分为电力供给线与电气信号传输线两大类。电源用电线是与电力的接点,因此以内线规定为首,与各国的安全法规存在直接关系。选择时,需以相关法定安全法规为基础选择产品。
信号电缆的选择,需考虑各种程度的电气特性要求。①机器间必须备有规定电气特性以连接信号②耐干扰对策(屏蔽、双绞线等)③具有一定程度的活动性(有利于狭窄场所的接线)因此,两者是否能通用取决于电线性能。
