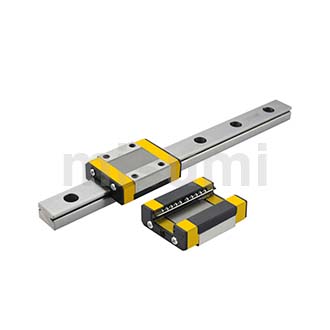

产品概述
直线导轨又称滑轨、线性导轨、线性滑轨,用于直线往复运动场合,在相同运动组件体积下,拥有比直线轴承更高的额定负载,以及直线运动精度。同时可以承担一定的扭矩负载,可在高负载的情况下实现高精度的直线运动。
直线导轨是用来支撑和引导运动部件,按给定的方向做往复直线运动。主要是用在精度要求比较高的机械结构上。直线导轨的移动元件和固定元件之间不用中间介质,而用滚动钢球。
产品特点
特点1:采用新结构,大幅降低噪音并提升顺畅性。
特点2:滑轨和滑块通过滚珠相接触,因此晃动小,适用于有精度要求的设备。
特点3:由于是点面接触,所以摩擦阻力很小,可以进行细微的运动,实现控制装置等的高精度定位。
特点4:因为滚珠有自身的滚动槽、转动面的受力会被分散,因此有较大的容许载重。
特点5:直线导轨在运作时不易产生摩擦热量,不易受热变形,因此适用于做高速运动。
尺寸图

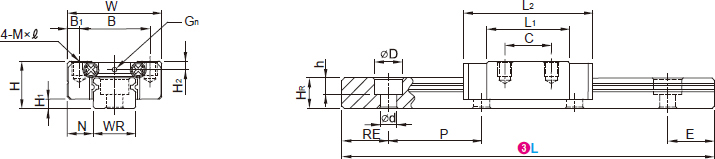

米思米微型直线导轨滑台尺寸图

Type组件套件/滑块单件[M] 材质[H] 硬度[S] 表面处理
(导轨)
预压
C-MLG组件套件导轨:轴承钢
滑块:不锈钢
58-62HRC-ZF普通间隙型
E-GMLG真空蒸镀铬
E-SMLG导轨:不锈钢
滑块:不锈钢
55-58HRC-
C-MLGB滑块单件不锈钢-

规格表
订货范例
■组件套件
型式长度L
(指定单位1mm)
滑块尺寸mm导轨尺寸mm
Type公称型号WBB1L1L2CM×ℓH2GnWRHRNHH1沉孔
d×D×h
PE
E-GMLG
(轴承钢)
E-SMLG
(不锈钢)
725~90017122.512.525.348M2×2.51.5Φ1.274.8581.52.4×4.2×2.315请参考
L指定 尺寸计算表
935~900201517.528.9810M3×31.8Φ1.496.55.51023.6×6×3.520
1245~90027203.520.133.915M3×3.52.5Φ21287.51333.6×6×4.525
1570~900322525.141.520M3×43M315108.51643.6×6×4.540

■滑块单件
型式滑块尺寸mm
Type公称型号WBB1L1L2CM×ℓH2Gn
C-MLGB717122.512.525.348M2×2.51.5Φ1.2
9201517.528.9810M3×31.8Φ1.4
1227203.520.133.915M3×3.52.5Φ2
15322525.141.520M3×43M3
L长度的尺寸公差为±1mm
E端距的尺寸公差为±0.5mm
使用方法
■关于使用

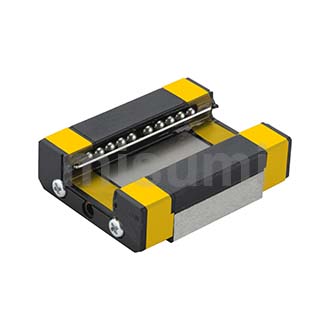

①米思米的直线导轨安装了保持器,虽然拆卸滑块时钢珠不容易脱落,但要是在高速状态下将滑块从滑轨上拆下,或者斜向插入滑轨,则滚珠可能会脱落。请小心、谨慎地拆装滑块。

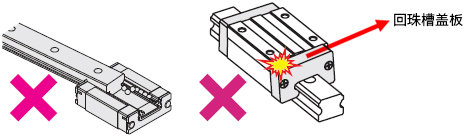

②请务必避免碰撞回珠槽盖板,否则会影响钢珠的循环,造成滑动不良。
③如对防锈有要求,请优先选择真空镀铬表面处理或者不锈钢SUS440C系材质的产品。
misumi微型直线导轨滑台注意事项

■关于维护(供给润滑脂)
①润滑脂在直线导轨的钢珠与轨道面的表面形成油膜,有效减小摩擦、防止烧结。
润滑脂减少及老化会给直线导轨的寿命造成极大影响,因此请根据使用条件适时加注润滑脂。
米思米的直线导轨在出厂时封入了下述润滑脂,因此可直接使用。
②推荐注脂间隔:
  通常每隔6个月
  移动距离较长时间隔3个月、移动距离在期限范围内超过1000km时,以1000km为准。
  *以上是移动距离标准下的注脂间隔。根据使用环境,当润滑脂老化、脏污程度严重时,必须适当缩短注脂间隔。
注意事项
为了您的正常使用,直线导轨的安装需要满足以下四点
①安装面形状是否产生干涉

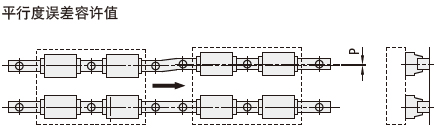

misumi安装面平面度

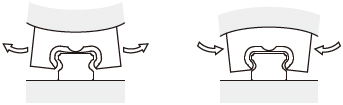

②工件安装面的平面度保持在5μ左右,否则滑块会产生轻微变形
米思米平行度误差容许值

③导轨平行度和配合高度误差值是否在安装容许值内

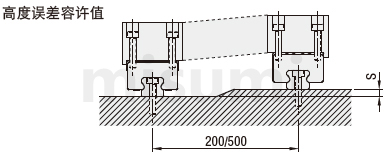

linear-guides高度误差容许值

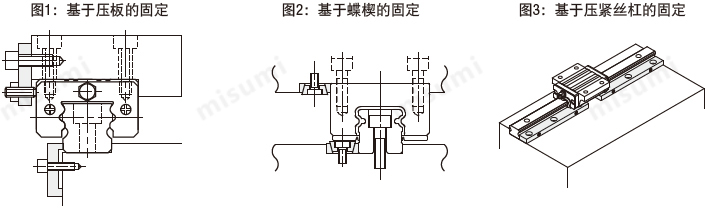

直线导轨的安装方法linear-guides

④使用规范的安装方式
直线导轨的安装方法linear-guides
详细的安装方法点击此处
使用案例

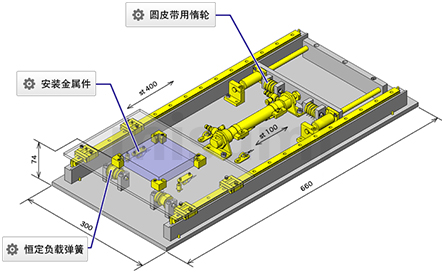

使用案例linear-guides
机构名称:4倍行程滑台
特点1:适适合中频率的驱动及定位。
特点2:将工作台上的轻量工件按气缸冲程的4倍距离进行传送。

了解详细信息,点击此处
应用行业

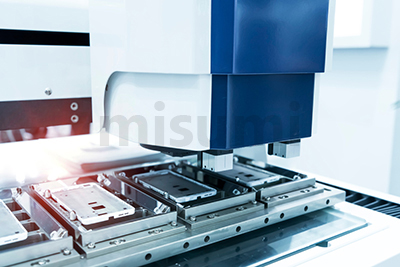

医疗 智能手机
米思米微型导轨在医疗行业的应用 linear-guides在智能手机行业的应用
机器人 电子电器
米思米直线导轨在机器人行业的应用 misumi直线导轨滑台在电子家电行业的应用
相关产品
微型直线导轨 中载直线导轨 重载直线导轨
微型直线导轨 标准滑块型 微小间隙型 misumi 中载直线导轨 米思米 misumi重载直线导轨
代表型号:SSEBZ10-55 代表型号:SVR24-280 代表型号:SXR24-280
相关文件
直线导轨的安装使用方法请参考此处

尺寸图

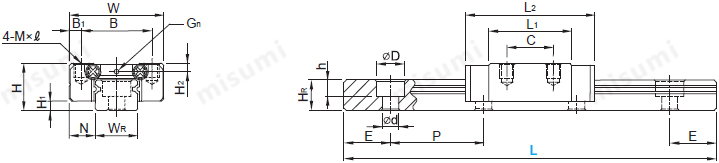

米思米微型直线导轨滑台尺寸图

Type组件套件/滑块单件[M] 材质[H] 硬度[S] 表面处理
(导轨)
预压
C-MLG组件套件导轨:轴承钢
滑块:不锈钢
58-62HRC-ZF普通间隙型
E-GMLG真空蒸镀铬
E-SMLG导轨:不锈钢
滑块:不锈钢
55-58HRC-
C-MLGB滑块单件不锈钢-
规格表
订货范例

■组件套件
型式长度L
(指定单位1mm)
滑块尺寸mm导轨尺寸mm
Type公称型号WBB1L1L2CM×ℓH2GnWRHRNHH1沉孔
d×D×h
PE
E-GMLG
(轴承钢)
E-SMLG
(不锈钢)
725~90017122.512.525.348M2×2.51.5Φ1.274.8581.52.4×4.2×2.315请参考
L指定 尺寸计算表
935~900201517.528.9810M3×31.8Φ1.496.55.51023.6×6×3.520
1245~90027203.520.133.915M3×3.52.5Φ21287.51333.6×6×4.525
1570~900322525.141.520M3×43M315108.51643.6×6×4.540

■滑块单件
型式滑块尺寸mm
Type公称型号WBB1L1L2CM×ℓH2Gn
C-MLGB717122.512.525.348M2×2.51.5Φ1.2
9201517.528.9810M3×31.8Φ1.4
1227203.520.133.915M3×3.52.5Φ2
15322525.141.520M3×43M3
L长度的尺寸公差为±1mm
E端距的尺寸公差为±0.5mm

■L尺寸指定型的详细尺寸
L尺寸指定型对滑轨的两端进行均等切割。此时的滑轨安装孔数(M)请参见下表。
另外,E尺寸计算公式如下所示
经济型直线导轨长度指定型E尺寸计算公式  经济型直线导轨长度指定型E尺寸计算公式
经济型微型直线导轨-标准导轨-
公称型号791215安装孔数
M
L25~3535~4745~5770~872
36~5048~6758~8288~1273
51~6568~8783~107128~1674
66~8088~107108~132168~2075
81~95108~127133~157208~2476
96~110128~147158~182248~2877
111~125148~167183~207288~3278
126~140168~187208~232328~3679
141~155188~207233~257368~40710
156~170208~227258~282408~44711
171~185228~247283~307448~48712
186~200248~267308~332488~52713
201~215268~287333~357528~56714
216~230288~307358~382568~60715
231~245308~327383~407608~64716
246~260328~347408~432648~68717
261~275348~367433~457688~72718
276~290368~387458~482728~76719
291~305388~407483~507768~80720
306~320408~427508~532808~84721
321~335428~447533~557848~88722
336~350448~467558~582888~90023
351~365468~487583~607-24
366~380488~507608~63225
381~395508~527633~65726
396~410528~547658~68227
411~425548~567683~70728
426~440568~587708~73229
441~455588~607733~75730
456~470608~627758~78231
P15202540
公称型号791215安装孔数
M
L471~485628~647783~807-32
486~500648~667808~83233
501~515668~687833~85734
516~530688~707858~88235
531~545708~727883~90036
546~560728~747-37
561~575748~76738
576~590768~78739
591~605788~80740
606~620808~82741
621~635828~84742
636~650848~86743
651~665868~88744
666~680888~90045
681~695-46
696~71047
711~72548
726~74049
741~75550
756~77051
771~78552
786~80053
801~81554
816~83055
831~84556
846~86057
861~87558
876~89059
891~90060
P15202540
追加工
Alterations CodeSpec.
变更螺纹孔
MC指定方法 MC
将导轨固定用沉孔变更为螺纹孔
公称尺寸MC
7M3
9,12M4
15M5
2滑块规格B2在单滑块产品上追加1个滑块,作为双滑块组件发货
如果轨道过短无法装入多个滑块的情况下,将会把滑块单独包装发货
3滑块规格B3在单滑块产品上追加2个滑块,作为3滑块组件发货
如果轨道过短无法装入多个滑块的情况下,将会把滑块单独包装发货
4滑块规格B4在单滑块产品上追加3个滑块,作为4滑块组件发货
如果轨道过短无法装入多个滑块的情况下,将会把滑块单独包装发货
预压调整Z1将ZF间隙型产品变更为轻预压
端距指定左端距指定
ES

以0.5mm为单位指定端距,当指定端距大于孔间距或相近的情况,切割可能会产生破孔
EB+ES=2E  如果出现无法切割的情况按照标准均分处理
右端距指定
EB
精度基准
尺寸精度
单位:μm
尺寸精度类型精度标准普通级
微型高度H的尺寸容差±40
高度H的配合误差40
宽度N的尺寸容差±40
宽度N的配合误差40
*经济型产品相比2022年,产品精度有所提升

●移动平行度
滑轨长度(mm)精度等级(μm)
50以下12
50-8013
80-12515
125-20015
200-25016
250-31517
315-40018
400-50019
500-63020
630-80022
800-90023
直线导轨尺寸精度示意图

【移动平行度】
表中数值均为把滑轨固定在基准座后进行的测量值。

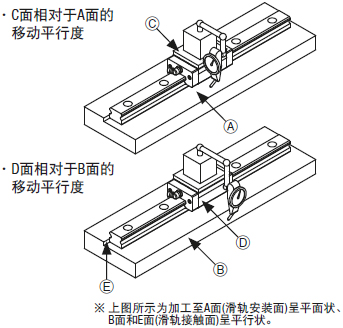

在滑轨全长范围内移动滑块时,测量滑块上表面C相对于滑轨底面A的变化、滑块基准面D相对于滑轨基准面B的变化。

直线导轨移动平行度示意图
容许负载
公称型号基本额定负载静态容许力矩重量
C(动)
kN
Co(静)
kN
MA・MB
N.m
MC
N.m
滑块kg导轨
kg/m
70.981.242.844.70.0080.2
91.862.557.3511.760.01390.38
122.843.9213.7225.480.030.65
154.615.5921.5645.080.05321.06
关于此商品的常见问题 (FAQ)
直线导轨或者滑块是否可以分别单独购买?
考虑到产品精度,目录有明确表示单独滑块型号的可以购买,其他全部不可以。
不锈钢材质的导轨是否能保证不生锈吗?
不锈钢是相对于碳素钢具有一定防锈功能的产品,但是不能保证永不生锈。根据使用环境的不同也可能存在短期生锈的可能。
直线导轨垂直安装时需要注意什么问题?
需要注意安装时滑块不要脱落导致滚珠掉落。
直线导轨中,微预压是什么意思?
米思米的直线导轨通过对内部钢珠的大小进行挑选,来控制间隙,通过负间隙,提高刚性,减小弹性位移,这就是预压。一般而言,微预压型的寿命及精度会优于普通间隙型。
直线导轨的指标中有基本动态额定负载和基本静态额定负载,选型的时候参考哪个指标?
基本动态额定负载用于计算导轨寿命,基本静态额定负载用于计算最大允许负载。
可否根据第三方导轨型号选出相应直线导轨产品?
米思米提供第三方品牌替换服务,所以给出第三方产品型号,我们就替换成米思米相应的型号。具体请联系客服邮箱或拨打客服电话。
导轨或滑块损坏后可以维修吗?
不提供维修服务,建议重新购买。
直线导轨长度是否可以任意指定?
可以任意指定。但米思米直线导轨分长度固定型和长度指定型,且长度指定型时不能指定长度固定型的长度尺寸。
