经济型锁紧螺母F型(60°锁紧)

型号：

重选

型号：

请确定型号

查看规格

预览

原价：

单价(未税)：

购买条件：

发货日：

基本信息

规格表

FAQ

产品概述

锁紧螺母，是一种广泛应用于机械等行业的螺母，其工作原理是采用螺母和螺栓之间的摩擦力进行自锁的。但是在动载荷中这种自锁的可靠性就会降低。在一些重要的场合我们就会采取一些防松措施，保证螺母锁紧的可靠性。螺母的工作原理是采用螺母和螺栓之间的摩擦力进行自锁的。但是在动载荷中这种自锁的可靠性就会降低。

经济型F式锁紧螺母(60°锁紧) 产品概述

产品特点

结构与特长
特长

在一些重要的场合我们就会采取一些防松措施，保证螺母锁紧的可靠性。锁紧螺母就是其中的一种防松措施。
经济型F式锁紧螺母(60°锁紧) 产品概述

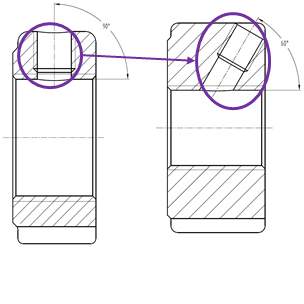

锁紧铜与螺纹呈60°角设计，不承受作用于螺纹上的轴向负荷。当螺帽锁紧时，螺纹面不会解除轴向负荷

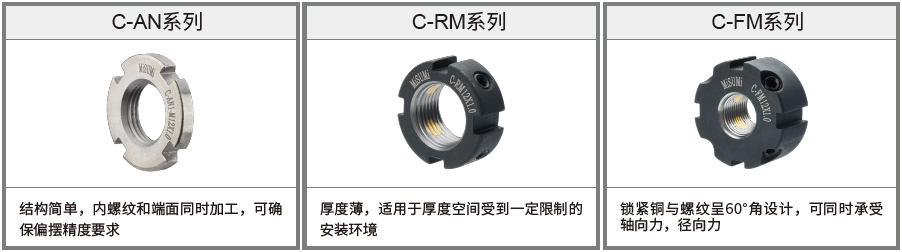

C-FM的60°锁紧铜设计，可同时承受轴向力，径向力

尺寸图

材质		硬度	表面处理
主体	锁紧销	主体	主体
SC45	磷青铜	28～32HRC	镀磷酸盐

规格表

型式		螺纹公称M×螺距 (细牙螺纹)	D	h	t	d	n－g－m	最大紧固扭矩 (N·m)
Type	螺纹公称M
C－FM	12	M12×1.5	30	14	2	26	4－4－M5	4.5
	15	M15×1.0
	17	M17×1.0	32	16		28
	20	M20×1.0	38			34
	20－1	M20×1.5					4－4－M6	8
	24	M24×1.5		18
	25	M25×1.5
	30	M30×1.5	45			41	4－5－M6
	35	M35×1.5	52			48	4－5－M8	18
	40	M40×1.5	58	20	2.5	53	4－6－M8
	45	M45×1.5	65			60
	50	M50×1.5	70			65
	55	M55×2.0	75	22	3	69	4－7－M8
	60	M60×2.0	80			74

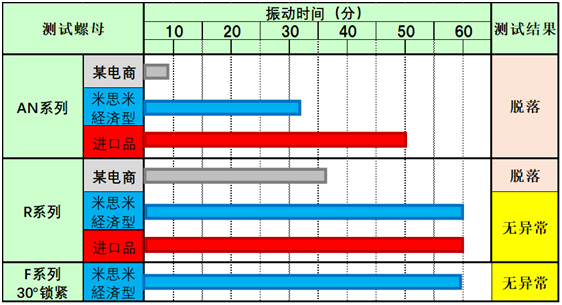

轴向振动冲击试验结果(振动频率:0.6cpm 加速度:8G）
经济型F式锁紧螺母(60°锁紧) 规格概述

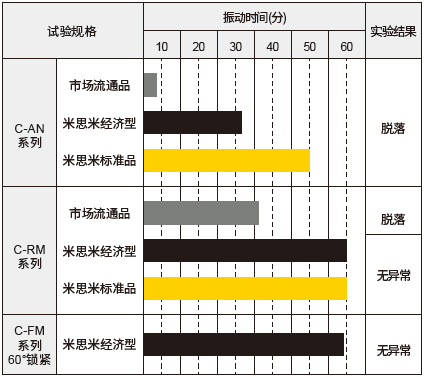

・轴向振动冲击松动试验结果(振动频率:0.6cpm 加速度:8G）
经济型F式锁紧螺母(60°锁紧) 规格概述

※市场流通品，系本公司从线上或线下市场随机采购的同类产品
※实验数据系本公司检测所得，仅供参考

使用案例

尺寸图

材质		硬度	表面处理
主体	锁紧销	主体	主体
SC45	磷青铜	28～32HRC	镀磷酸盐

规格表

型式		螺纹公称M×螺距 (细牙螺纹)	D	h	t	d	n－g－m	最大紧固扭矩 (N·m)
Type	螺纹公称M
C－FM	12	M12×1.5	30	14	2	26	4－4－M5	4.5
	15	M15×1.0
	17	M17×1.0	32	16		28
	20	M20×1.0	38			34
	20－1	M20×1.5					4－4－M6	8
	24	M24×1.5		18
	25	M25×1.5
	30	M30×1.5	45			41	4－5－M6
	35	M35×1.5	52			48	4－5－M8	18
	40	M40×1.5	58	20	2.5	53	4－6－M8
	45	M45×1.5	65			60
	50	M50×1.5	70			65
	55	M55×2.0	75	22	3	69	4－7－M8
	60	M60×2.0	80			74

关于此商品的常见问题 (FAQ)

螺母锁紧需要加油脂吗

拧紧与拧松都需使用要用润滑剂，如果固定轴硬度比较低，请使用润滑性高的润滑脂

固定时的注意点

为了保证锁紧螺母发挥最大的作用，请在固定时露出螺纹部分2inch以上。准型的锁紧螺母是个圆螺母，并在其外周开四个小槽，可用月牙扳手旋紧在螺柱体上，锁紧螺母宜配个轴用垫圈，利用它可使螺柱体上的小槽与其外周小槽相对固定，防止其松脱。

普通螺母和锁紧螺母的区别

1、抗振性能不一样
普通螺母：相对于锁紧螺母较差
锁紧螺母：优越的抗振性能。螺纹在拧紧时，螺栓的牙顶螺纹线度紧紧进入螺母的30°楔形斜面被卡紧，并且施加于楔形斜面上所产生的法向作用力与螺栓的轴线成60°夹角，而不是30°夹角，因此,防松螺母紧固时产生的法向作用力远大于普通标准螺母，具有极大的防松抗振能力。

2、耐磨损和抗剪切能力不一样
普通螺母：耐磨性和抗剪切能力较差；
锁紧螺母：耐磨损和抗剪切能力强。螺母螺纹牙底30°斜面能使螺母锁紧力均匀分布在所有各牙的螺纹上，由于各牙螺纹面上的压紧力分配均匀，所以螺母能较好地解决螺纹磨损和剪切变形的问题。

3、重复利用率不一样
普通螺母：重复利用率较低；
锁紧螺母：重复利用率较高。大量使用表明，防松螺母经过多次反复紧固和拆卸，其锁紧力仍不减小,能保持原有锁紧。
