经济型快速接头 三通Y型

个备选型号
请先选择型号
型号:
重选
型号:
请确定型号
查看规格
收藏
原价:
价格/规格:
购买条件:
发货日:
商品评价(0)
查看全部
写评价
基本信息
规格表
FAQ
一路变两路相同方向、耐拉力效果强、强度高不易变形

产品概述
产品图1
此产品初期发货时,局部外观颜色可能会存在与照片不一致的情况,请以实物为准,恕不另行通知

米思米自主研发经济型快速(快插)接头产品,市场通用规格,颜色为乳白色,外观精美,品质可靠。
适用于外径4mm~12mm产品均有,壁厚保证、耐压密封性良好,50个单位起售、大量库存、当天出货。

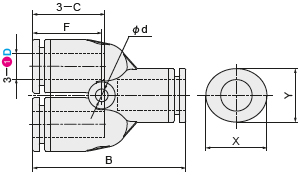

产品图1
材质 主体:PBT
适用管子外径
D
BFCdXY
4361415-1210
6371616-1413
84217173.31614
1048.519.5204.31917
1254.429234.32320

产品图2
产品图3
产品特点
【特长】
・米思米品牌自主研发产品,带MISUMI标识LOGO、质量可靠放心、外观精美
・使用优质黄铜材料、拒绝偷工减料、耐压密封性好、拒绝漏气
・涂胶均匀、气管插拔轻松方便、大量库存可当天出货


产品图3
产品图4

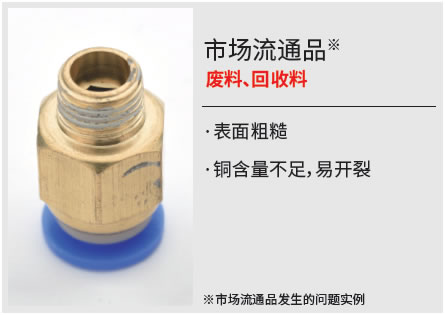

■常见问题1:本体开裂
产品图1

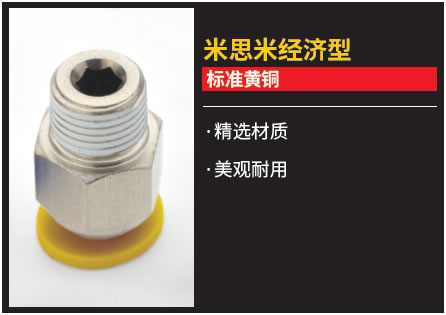

■品质保证1:本体使用黄铜(见上表No.⑧)
产品图1

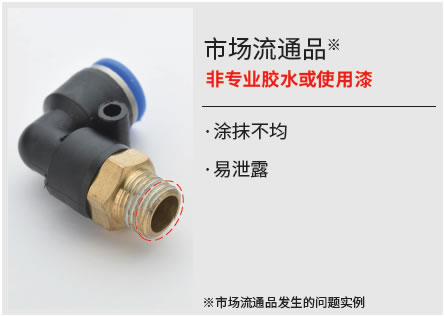

■常见问题2:接口处漏气
产品图1

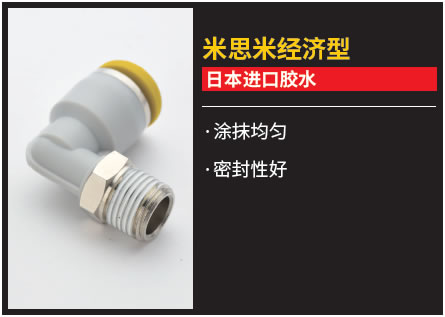

■品质保证2:密封使用胶水(见上表No.⑨)
产品图1
规格概述
通用于气管外径4mm、6mm、8mm、10mm、12mm的经济型接头接头产品,规格齐全,保证尺寸

产品图5
适用管子外径
D
BFCdXY
4361415-1210
6371616-1413
84217173.31614
1048.519.5204.31917
1254.429234.32320
■使用环境
 快速接头
使用流体空气
使用温度-20~80℃
工作压力0~1MPa
破坏压力1.5MPa
真空压力-100kPa
■快速接头紧固扭矩表
螺纹种类螺纹尺寸
(螺纹代号)
紧固扭矩
(N·m)
公制螺纹M51.4~1.8
锥螺纹(R)R1/8(1)7~9
R1/4(2)12~14
R3/8(3)22~24
R1/2(4)27~29

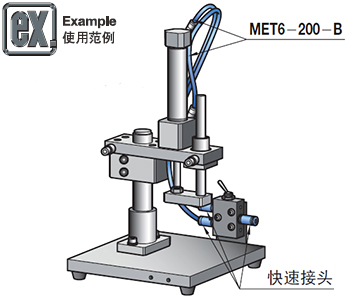

使用案例
快速接头适用于工业很多领域里,自动化加工设备,生产线,夹具、机械手周围设备里。

使用范例
注意事项
快速接头适用环境及紧固扭矩请参考如下表格

■接头使用环境
使用流体压缩空气
工作压力范围0~1.0MPa
耐压1.5MPa
使用真空压力-100kPa
使用温度范围*-20~80℃
*不得冻结
■接头紧固扭矩表
螺纹种类螺纹尺寸
(螺纹代号)
紧固扭矩
(N·m)
米制螺纹M51.4~1.8
锥螺纹(R)R1/8(1)7~9
R1/4(2)12~14
R3/8(3)22~24
R1/2(4)27~29

尺寸图
米思米自主研发经济型快速(快插)接头产品,市场通用规格,颜色为乳白色,外观精美,品质可靠。
适用于外径4mm~12mm产品均有,壁厚保证、耐压密封性良好,50个单位起售、大量库存、当天出货。

产品图1
材质 主体:PBT
适用管子外径
D
BFCdXY
4361415-1210
6371616-1413
84217173.31614
1048.519.5204.31917
1254.429234.32320
规格表
通用于气管外径4mm、6mm、8mm、10mm、12mm的经济型接头接头产品,规格齐全,保证尺寸

产品图5
适用管子外径
D
BFCdXY
4361415-1210
6371616-1413
84217173.31614
1048.519.5204.31917
1254.429234.32320
关于此商品的常见问题 (FAQ)
米思米经济型快速接头什么材质产品,使用环境可以介绍一下吗?
米思米气管是自主研发的黄铜材料镀镍产品,不易生锈,质量可靠,使用环境为(-5~60)℃、适用压力范围为(0~1MPA)以下,耐压力1.5MPA,详情参考注意事项信息。
米思米经济型快速气管接头产品是有什么特点?
米思米经济型快速气管接头是自主研发的一款产品,适用优质黄铜的市场通用的乳白色接头,从材料、生产、品质、销售严格进行把控。中国国内专业厂商生产、价格便宜、品质保证、当天出货。
