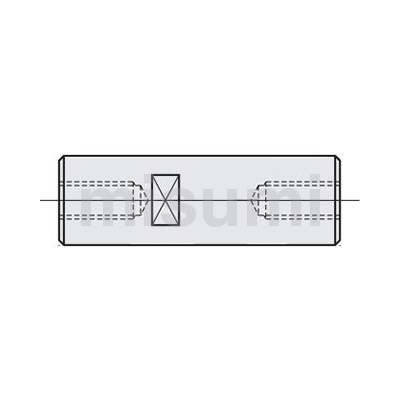

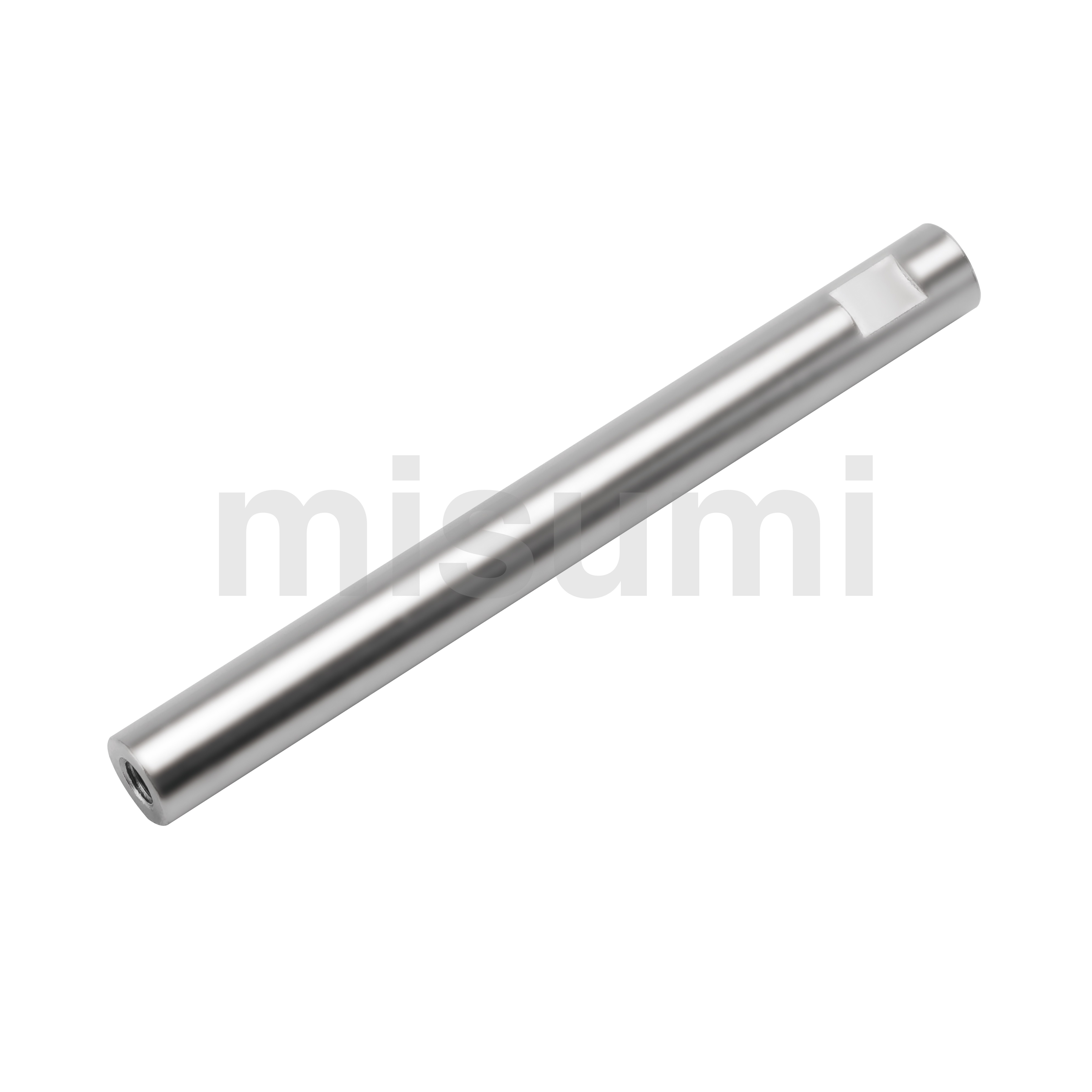

经济型圆形支柱 两端内螺纹型

圆形支柱是一种常用的加工部件，具有连接、紧固、支撑、分隔等功能，主要应用于各种紧固、支撑机构。
同时有多样的材质可供选择，因此在自动化、电子电器、医疗、通信等领域被广泛使用。

特点1：圆形支柱的长度和螺纹都可以进行自由指定，以满足不同的使用环境。
特点2：多种材质可供选择：一般结构钢、不锈钢、铝合金、黄铜、树脂等。
特点3：丰富的表面处理可供选择，以满足各行业要求：四氧化三铁保护膜（发黑处理）、无电解镀镍、铬酸盐光泽处理(黑色)、阳极氧化处理（黑、白）等。
特点4：拥有良好防锈性能的表面处理（无电解镀镍）和材质（不锈钢SUS304）的产品，在精密设备及无尘环境中被广泛使用。
特点5：主要功能有连接、紧固、支撑、分隔，常被用于各种框架的机构中，作为连接及支撑部件来进行使用。

材质	表面处理	D（mm）	L（mm）
一般用结构钢或SUM材	电镀镍或无电解镀镍	6~12	20~100

此产品不适用RoHS
内螺纹内部可能未进行表面处理。
产品的表面处理采用滚镀的方式，外观可能有一些磕碰伤。
螺纹规格只确保螺丝、螺帽的实配精度。

①支柱的紧固方法
 支柱一般采用扭矩法来进行紧固，紧固螺栓时请在紧固扭矩范围内进行紧固，否则扭矩过大会导致螺纹断裂。
②防锈规格选择及维护
 如对防腐蚀性能有要求，选择一般结构钢产品时请选择带无电解镀镍的表面处理，或是选择不锈钢材质（SUS304）的产品。
 未进行表面处理的一般结构钢支柱，建议存放在恒温干燥的环境，并定期涂抹防锈油进行维护。

螺栓适用的紧固扭矩       点击扭矩表
螺栓的强度           点击螺栓强度表
金属材料及表面处理的防锈性能  点击防锈性能表

■材质规格

材质	表面处理
一般用结构钢或SUM材	电镀镍或无电解镀镍

此产品不适用RoHS
内螺纹内部可能未进行表面处理。
产品的表面处理采用滚镀的方式，外观可能有一些磕碰伤。
螺纹规格只确保螺丝、螺帽的实配精度。

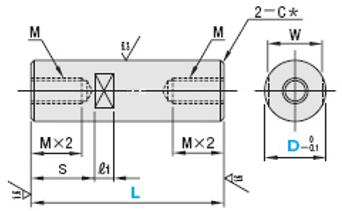

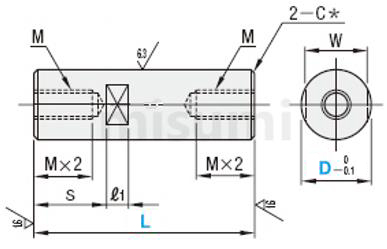

D	L (固定尺寸选择)									M (粗牙螺纹)	S	W	ℓ1
6	20	30	40	50						3	3.5	5	8
8		30	40	50	60	80				4	6	7	8
10		30	40	50	60	80	100	150		5	6	8	8
12			40	50	60	80	100	150	200	6	7.5	10	10

L≤M×4的内螺纹为通孔。
L≤M×6时，内螺纹底孔可能会贯通。
L≥M×2＋N×2
L尺寸公差为±0.2
