此系列弹簧为外径基准型，以外径公差为优先进行制作，适合对于孔安装的场合，内径不保证，选购时请注意！

产品概述
♢压缩弹簧也叫压簧，是承受向压力的螺旋弹簧，它所用的材料截面多为圆形，也有用矩形和多股钢萦卷制的。
♢压缩弹簧的线圈与线圈之间有一定的间隙，一般为等节距，当受到外载荷时弹簧收缩变形，储存形变能。
♢形状有圆柱形、圆锥形、中凸形和中凹形以及少量的非圆形等。
♢此系列为外径基准型弹簧，以外径公差为优先进行制作，外径为负公差适合配孔使用的场合，内径只做参考非保证值，选购时请注意。

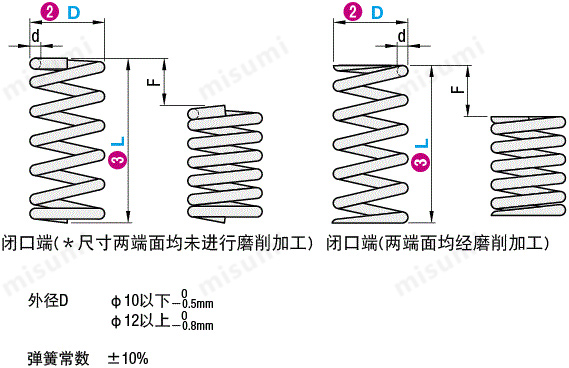

尺寸图

材质SUS304-WPB

产品特点

米思米圆线螺旋弹簧有别于市面普通弹簧，更加精准精细化，分为内径基准型和外径基准型，外径基准型以外径公差为优先进行制作，在内径基准型以内径公差为优先进行制作。

根据安装实际情况选择合适的弹簧种类，具体内外径公差参考资料刊载内容。
圆线螺旋弹簧的使用次数大致标准：100万次左右
*上述次数仅供参考。使用次数因使用温度或者环境、变形量而发生变化。要增加使用次数，建议在容许位移量Fmax.的70%以下使用。

压紧长度为参考值。如果在压紧长度的极限条件下使用.则可能会导致弹簧变形或较少使用次数便已损坏。因此，请在容许位移里Fmax.(mm)以下的范围内使用。

使用案例

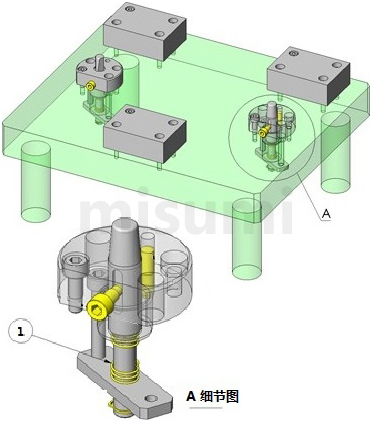

孔基准定位机构
以孔基准对工件进行定位的机构。
通过锥形销消除各工件孔公差产生的偏差，可减少定位时的松动。
选择压缩弹簧以便从定位接触工件的开始移动

注意事项

注意事项
使用注意事项
使用溫度
SWP—A制……常溫（0〜40℃）
不锈钢制……-10〜100℃
弹簧用油回火钢丝……常溫(0〜40℃）
*如果在超过上述溫度的条件下使用，负载值则可能会因使用条件而下降。
*在室外等存在高低溫度差和湿气的环境中使用时.建议选择不锈钢制品。
*也可选用耐热弹簧。详情请参阅《塑料棋具用零件目录》。
不绣钢制弹簧也有磁性，敬请注意。

相关产品


拉伸弹簧中重载・重载型	扭簧	恒定负载弹簧/恒定负载弹簧用安装支架
推荐理由：米思米标准固定长度拉伸弹簧，中重载·重载型，短交期。	推荐理由米思米扭簧种类丰富，臂角90°，180°，135°左卷右卷，可追加工	推荐理由：以恒定曲率弯曲而成的长型板式弹簧

尺寸图

[ M ] 材质：SUS304-WPB

规格表

■UL：Fmax.(容许位移量)＝L×40％

型式		d	压紧长度	F max.	N{kgf} max.
Type D-L		d	压紧长度	F max.	N{kgf} max.
UL 2-	5＊	0.2	1.65	2	0.98	{0.1}
	10＊	0.26	5.07	4	1.96	{0.2}
	15＊	0.26	5.07	6	2.94	{0.3}
	20＊	0.3	9.9	8	3.92	{0.4}
	25＊	0.32	14.1	10	4.90	{0.5}
	30＊	0.32	14.1	12	5.88	{0.6}
UL 3-	5＊	0.30	2	2	2.0	{0.2}
	10＊	0.35	3.7	4	3.9	{0.4}
	15＊	0.4	6.6	6	5.9	{0.6}
	20＊	0.4	6.6	8	7.8	{0.8}
	25＊	0.45	11.7	10	9.8	{1 }
	30＊	0.45	11.7	12	11.8	{1.2}
	35＊	0.45	11.7	14	13.7	{1.4}
	40＊	0.5	20	16	15.7	{1.6}
UL 4-	5＊	0.35	2.1	2	2.0	{0.2}
	10＊	0.45	5.3	4	3.9	{0.4}
	15＊	0.45	5.3	6	5.9	{0.6}
	20＊	0.5	8	8	7.8	{0.8}
	25＊	0.5	8	10	9.8	{1 }
	30＊	0.55	12.7	12	11.8	{1.2}
	35＊	0.55	12.7	14	13.7	{1.4}
	40	0.6	19.8	16	15.7	{1.6}
	45	0.6	19.8	18	17.7	{1.8}
	50	0.6	19.8	20	19.6	{2 }
	60	0.65	29.9	24	23.5	{2.4}
UL 5-	5＊	0.4	2.2	2	2.0	{0.2}
	10＊	0.5	4.75	4	3.9	{0.4}
	15＊	0.5	4.75	6	5.9	{0.6}
	20＊	0.55	6.88	8	7.8	{0.8}
	25＊	0.55	6.88	10	9.8	{1 }
	30	0.65	14.95	12	11.8	{1.2}
	35	0.65	14.95	14	13.7	{1.4}
	40	0.65	14.95	16	15.7	{1.6}
	45	0.7	21.7	18	17.7	{1.8}
	50	0.7	21.7	20	19.6	{2 }
	60	0.75	30.75	24	23.5	{2.4}
UL 6-	5＊	0.45	2.3	2	2.0	{0.2}
	10＊	0.55	4.4	4	3.9	{0.4}
	15＊	0.55	4.4	6	5.9	{0.6}
	20	0.65	8.5	8	7.8	{0.8}
	25	0.65	8.5	10	9.8	{1 }
	30	0.7	12.6	12	11.8	{1.2}
	35	0.7	12.6	14	13.7	{1.4}
	40	0.7	12.6	16	15.7	{1.6}
	45	0.75	17.3	18	17.7	{1.8}
	50	0.75	17.3	20	19.6	{2 }
	60	0.8	24.8	24	23.5	{2.4}
	70	0.8	24.8	28	27.5	{2.8}
UL 8-	10	0.65	4.6	4	3.9	{0.4}
	15	0.75	8.3	6	5.9	{0.6}
	20	0.75	8.3	8	7.8	{0.8}
	25	0.75	8.3	10	9.8	{1 }
	30	0.8	10.4	12	11.8	{1.2}
	35	0.8	10.4	14	13.7	{1.4}
	40	0.8	10.4	16	15.7	{1.6}
	45	0.85	14.5	18	17.7	{1.8}
	50	0.85	14.5	20	19.6	{2 }
	60	0.9	18	24	23.5	{2.4}
	70	1.0	30	28	27.5	{2.8}
	80	1.0	30	32	31.4	{3.2}
UL 10-	10	0.75	4.7	4	3.9	{0.4}
	15	0.8	6.2	6	5.9	{0.6}
	20	0.8	6.2	8	7.8	{0.8}
	25	0.9	9.5	10	9.8	{1 }
	30	0.9	9.5	12	11.8	{1.2}
	35	0.9	9.5	14	13.7	{1.4}
	40	1.0	15.5	16	15.7	{1.6}
	45	1.0	15.5	18	17.7	{1.8}
	50	1.0	15.5	20	19.6	{2 }
	60	1.1	23.7	24	23.5	{2.4}
	70	1.1	23.7	28	27.5	{2.8}
	80	1.1	23.7	32	31.4	{3.2}
UL 12-	15	0.9	6.75	6	5.9	{0.6}
	20	1	10	8	7.8	{0.8}
	25	1	10	10	9.8	{1.0}
	30	1.1	14.85	12	11.8	{1.2}
	35	1.1	14.85	14	13.7	{1.4}
	40	1.2	21.6	16	15.7	{1.6}
	45	1.2	21.6	18	17.7	{1.8}
	50	1.2	21.6	20	19.6	{2.0}
	60	1.3	32.5	24	23.5	{2.4}
	70	1.3	32.5	28	27.5	{2.8}
	80	1.4	46.2	32	31.4	{3.2}
UL 13-	15	0.9	5.4	6	5.9	{0.6}
	20	1.0	8.25	8	7.8	{0.8}
	25	1.0	8.25	10	9.8	{1 }
	30	1.1	12.1	12	11.8	{1.2}
	35	1.1	12.1	14	13.7	{1.4}
	40	1.1	12.1	16	15.7	{1.6}
	45	1.2	16.8	18	17.7	{1.8}
	50	1.2	16.8	20	19.6	{2 }
	60	1.2	16.8	24	23.5	{2.4}
	70	1.4	35	28	27.5	{2.8}
	80	1.4	35	32	31.4	{3.2}
UL 16-	15	1.1	7.7	6	5.9	{0.6}
	20	1.1	7.7	8	7.8	{0.8}
	25	1.2	10.8	10	9.8	{1 }
	30	1.2	10.8	12	11.8	{1.2}
	35	1.3	14.3	14	13.7	{1.4}
	40	1.3	14.3	16	15.7	{1.6}
	45	1.4	19.6	18	17.7	{1.8}
	50	1.4	19.6	20	19.6	{2 }
	60	1.4	19.6	24	23.5	{2.4}
	70	1.5	27	28	27.5	{2.8}
	80	1.5	27	32	31.4	{3.2}
UL 20-	20	1.6	10.4	8	23.5	{2.4}
	25	1.6	10.4	10	29.4	{3 }
	30	1.7	12.8	12	35.3	{3.6}
	35	1.7	12.8	14	41.2	{4.2}
	40	1.8	15.3	16	47.1	{4.8}
	45	1.8	15.3	18	53.0	{5.4}
	50	2	23	20	58.8	{6 }
	60	2	23	24	70.6	{7.2}
	70	2.2	35.2	28	82.4	{8.4}
	80	2.2	35.2	32	94.1	{9.6}

kgf(负载)＝N/mm(弹簧常数)×0.101972×F(位移量)
{kgf}=N×0.101972

所有带＊号的型式两端面未进行磨削加工。

压紧长度为参考值。因批次不同会有少许差异。

使用次数：100万次

圈数为参考值。因批次不同会有少许差异。

请务必在容许位移量以内使用。

圈数、压紧长度的计算方法请参考>>P.1992。

■UTT：Fmax.(容许位移量)＝L×Fa％

型式		d	压紧长度	F max.	N{kgf}		Fa%
Type D-L		d	压紧长度	F max.	Max.		Fa%
UTT 3-	5＊	0.35	2.8	2	2.9	{0.3}	40
	10＊	0.4	4.8	4	5.9	{0.6}
	15＊	0.45	8.3	6	8.8	{0.9}
	20＊	0.45	8.3	6	8.8	{0.9}	30
	25＊	0.5	14	8	11.8	{1.2}	32
	30＊	0.5	14	8	11.8	{1.2}	27
UTT 4-	5＊	0.4	2.6	2	2.9	{0.3}	40
	10＊	0.45	3.9	4	5.9	{0.6}
	15＊	0.5	6	6	8.8	{0.9}
	20＊	0.55	9.4	8	11.8	{1.2}
	25	0.6	14.4	10	14.7	{1.5}
	30	0.6	14.4	10	14.7	{1.5}	33
UTT 5-	5＊	0.45	2.6	2	2.9	{0.3}	40
	10＊	0.5	3.6	4	5.9	{0.6}
	15	0.6	7.5	6	8.8	{0.9}
	20	0.6	7.5	8	11.8	{1.2}
	25	0.65	10.7	10	14.7	{1.5}
	30	0.7	15.4	12	17.7	{1.8}
	35	0.7	15.4	14	20.6	{2.1}
UTT 6-	5＊	0.5	2.4	2	3.9	{0.4}	40
	10	0.6	4.2	4	7.8	{0.8}
	15	0.7	7.4	6	11.8	{1.2}
	20	0.7	7.4	8	15.7	{1.6}
	25	0.8	13.6	10	19.6	{2.0}
	30	0.8	13.6	12	23.5	{2.4}
	35	0.85	17.5	14	27.5	{2.8}
	40	0.9	23.4	16	31.4	{3.2}
	45	0.9	23.4	18	35.3	{3.6}
	50	0.9	23.4	18	35.3	{3.6}	36
	60	1.0	41	18	35.3	{3.6}	30
	70	1.0	41	24	47.1	{4.8}	34

型式		d	压紧长度	F max.	N{kgf}		Fa%
Type D-L		d	压紧长度	F max.	Max.		Fa%
UTT 8-	10	0.75	5.3	4	7.8	{0.8}	40
	15	0.75	5.3	6	11.8	{1.2}
	20	0.9	10.4	8	15.7	{1.6}
	25	0.9	10.4	10	19.6	{2.0}
	30	1.0	17	12	23.5	{2.4}
	35	1.0	17	14	27.5	{2.8}
	40	1.0	17	16	31.4	{3.2}
	45	1.1	25.3	18	35.3	{3.6}
	50	1.1	25.3	20	39.2	{4.0}
	60	1.1	25.3	24	47.1	{4.8}
	70	1.2	39.6	23.8	54.9	{5.6}
UTT 10-	10	0.85	5.1	4	7.8	{0.8}	40
	15	0.85	5.1	6	11.8	{1.2}
	20	1.0	9.5	8	15.7	{1.6}
	25	1.0	9.5	10	19.6	{2.0}
	30	1.1	14.3	12	23.5	{2.4}
	35	1.1	14.3	14	27.5	{2.8}
	40	1.2	20.4	16	31.4	{3.2}
	45	1.2	20.4	18	35.3	{3.6}
	50	1.2	20.4	20	39.2	{4.0}
	60	1.3	29.9	24	47.1	{4.8}
	70	1.4	43.4	23.8	47.1	{4.8}	34
UTT 13-	15	1.0	5.75	6	11.8	{1.2}	40
	20	1.2	10.5	8	15.7	{1.6}
	25	1.2	10.5	10	19.6	{2.0}
	30	1.3	15	12	23.5	{2.4}
	35	1.3	15	14	27.5	{2.8}
	40	1.4	20.3	16	31.4	{3.2}
	45	1.4	20.3	18	35.3	{3.6}
	50	1.5	27.8	20	39.2	{4.0}
	60	1.5	27.8	24	47.1	{4.8}
	70	1.6	38.4	28	54.9	{5.6}
	80	1.6	38.4	32	62.8	{6.4}

型式		d	压紧长度	F max.	N{kgf}		Fa%
Type D-L		d	压紧长度	F max.	Max.		Fa%
UTT 16-	15	1.2	7.2	6	11.8	{1.2}	40
	20	1.3	9.1	8	15.7	{1.6}
	25	1.3	9.1	10	19.6	{2.0}
	30	1.4	12.3	12	23.5	{2.4}
	35	1.5	16.5	14	27.5	{2.8}
	40	1.6	21.6	16	31.4	{3.2}
	45	1.6	21.6	18	35.3	{3.6}
	50	1.7	28	20	39.2	{4.0}
	60	1.7	28	24	47.1	{4.8}
	70	1.8	36	28	54.9	{5.6}
	80	1.8	36	32	62.8	{6.4}
UTT 20-	20	1.7	10.6	8	31.4	{3.2}	40
	25	1.8	12.6	10	39.2	{4.0}
	30	1.8	12.6	12	47.1	{4.8}
	35	2.0	19	14	54.9	{5.6}
	40	2.0	19	16	62.8	{6.4}
	45	2.0	19	18	70.6	{7.2}
	50	2.2	27.5	20	78.5	{8.0}
	60	2.2	27.5	24	94.1	{9.6}
	70	2.3	34.5	28	109.8	{11.2}
	80	2.4	40.8	32	125.5	{12.8}

kgf(负载)＝N/mm(弹簧常数)×0.101972×F(位移量)
{kgf}=N×0.101972

所有带＊号的型式两端面未进行磨削加工。

压紧长度为参考值。因批次不同会有少许差异。

使用次数：100万次

圈数为参考值。因批次不同会有少许差异。

请务必在容许位移量以内使用。

圈数、压紧长度的计算方法请参考>>P.1992。

■弹簧常数弹簧常数

D12仅限UY・UR・UF・UBB型。D14仅限UBB型。

Type

UTT

UBB

0.05{0.005}

0.2{0.02}

0.3{0.03}

0.5{0.05}

N/mm
0.05
{kgf/mm}
{0.005}

N/mm
0.098
{kgf/mm}
{0.01}

N/mm
0.29
{kgf/mm}
{0.03}

N/mm
0.49
{kgf/mm}
{0.05}

N/mm
0.98
{kgf/mm}
{0.1}

N/mm
1.5
{kgf/mm}
{0.15}

N/mm
2.0
{kgf/mm}
{0.2}

N/mm2.9
{kgf/mm}
{0.3}

N/mm4.9
{kgf/mm}
{0.5}

N/mm
2.0
{kgf/mm}
{0.2}

N/mm
2.9
{kgf/mm}
{0.3}

N/mm
5.9
{kgf/mm}
{0.6}

N/mm
9.8
{kgf/mm}
{1.0}

N/mm
0.2
{kgf/mm}
{0.02}

N/mm
9.8
{kgf/mm}
{1.0}

N/mm
19.6
{kgf/mm}
{2.0}

0.3{0.03}

0.5{0.05}

0.98{0.1}

2.9{0.3}

3.9{0.4}

4.9{0.5}

14.7{1.5}

29.4{3.0}

Fmax.

F＝L×70％

F＝L×Fa％

F＝L×45％

F＝L×40％

F＝L×Fa％

追加工

Alterations

Code

Spec.

LKC

变更自由长度、弹簧常数的公差。（参阅下表）

型式		L			弹簧常数公差
Type	D	指定单位5mm	追加加工	公差	弹簧常数公差
UL	5	30~50	LKC	±0.5	±5%
	5	60		±0.8
	6	20		±0.4
		25~50		±0.5
		60·70		±0.8
	8 10	10~20		±0.4
		25~50		±0.5
		60·70		±0.8
	12 13 16	15~30		±0.5
		35~50		±0.5
		60·70·80		±0.8
	20	20~30		±0.5
		35~50		±0.5
		60·70·80		±0.8

型式		L			弹簧常数公差
Type	D	指定单位5mm	追加加工	公差	弹簧常数公差
UTT	5	15·20	LKC	±0.4	±5%
	5	25·30		±0.5
	6 8 10	10~20		±0.4
		25~50		±0.5
		60·70		±0.8
	13 16	15~30		±0.5
		35~50		±0.5
		60·70·80		±0.8
	20	20~30		±0.5
		35~50		±0.5
		60·70·80		±0.8

两端面均经磨削加工。

超过表中标示的数量时，另行报价

D5以上适用。
