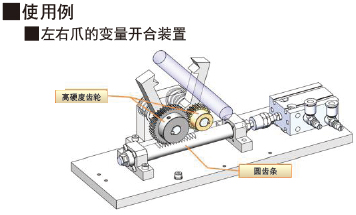

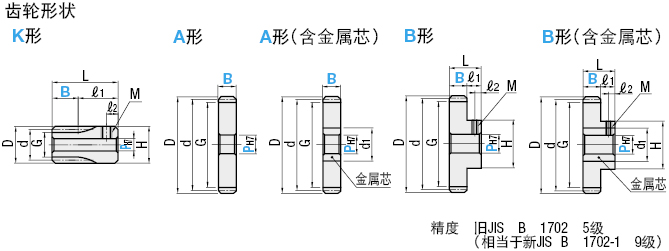

型式 | 齿数 | B | 齿轮 形状 |
轴孔直径PH7选择 | d 基准圆 直径 |
D 齿顶圆 直径 |
G 齿根圆 直径 |
H | L | ℓ1 | ℓ2 | M (粗牙螺纹) |
d1 | *1容许传递力 (N・m) 弯曲强度 |
|||
Type | 模数 | 无金属芯 | 有金属芯 | MC尼龙 | 聚缩醛 | ||||||||||||
GEABM (MC尼龙) GEABP (聚缩醛) GEABMS (有金属芯・MC尼龙) GEABPS (有金属芯・ 聚缩醛) GEABMT (SUS有金属芯・MC尼龙) GEABPT (SUS有金属芯・聚缩醛) |
0.5 | *15 | 8 | K | 3~5 | - | 7.5 | 8.5 | 6.25 | 9 | 18 | 10 | 3 | M3 | - | 0.08 | 0.33 |
*16 | 8 | 9 | 6.75 | 0.09 | 0.36 | ||||||||||||
*18 | 3~7 | 9 | 10 | 7.75 | 10 | 0.11 | 0.42 | ||||||||||
*20 | 10 | 11 | 8.75 | 11 | 0.12 | 0.49 | |||||||||||
*20 | 3 | B | 3~5 | 10 | 11 | 8.75 | 8.5 | 8 (B=3) 7 (B=2) |
5 | 2.5 | 0.05 | 0.18 | |||||
*24 | 3~7 | 12 | 13 | 10.75 | 10 | 0.06 | 0.23 | ||||||||||
*25 | 12.5 | 13.5 | 11.25 | 0.06 | 0.24 | ||||||||||||
*28 | 14 | 15 | 12.75 | 0.07 | 0.28 | ||||||||||||
*30 | 15 | 16 | 13.75 | 0.08 | 0.31 | ||||||||||||
*32 | 16 | 17 | 14.75 | 0.08 | 0.33 | ||||||||||||
*36 | 18 | 19 | 16.75 | 0.10 | 0.39 | ||||||||||||
*40 | 2 3 |
20 | 21 | 18.75 | 0.11 | 0.44 | |||||||||||
*45 | 22.5 | 23.5 | 21.25 | 0.13 | 0.51 | ||||||||||||
*48 | 24 | 25 | 22.75 | 0.14 | 0.55 | ||||||||||||
*50 | 25 | 26 | 23.75 | 0.15 | 0.58 | ||||||||||||
*56 | 3 | 28 | 29 | 26.75 | 0.17 | 0.67 | |||||||||||
*60 | 30 | 31 | 28.75 | 0.18 | 0.73 | ||||||||||||
*64 | 32 | 33 | 30.75 | 0.20 | 0.78 | ||||||||||||
*70 | 3~8 | 35 | 36 | 33.75 | 12 | 0.22 | 0.86 | ||||||||||
*72 | 36 | 37 | 34.75 | 0.22 | 0.89 | ||||||||||||
*80 | 40 | 41 | 38.75 | 0.25 | 0.99 | ||||||||||||
*90 | 3~9 | 45 | 46 | 43.75 | 14 | 0.28 | 1.13 | ||||||||||
*100 | 50 | 51 | 48.75 | 0.32 | 1.27 | ||||||||||||
*120 | 60 | 61 | 58.75 | 0.39 | 1.54 | ||||||||||||
0.8 | *12 | 7 | K | 4~7 | - | 9.6 | 11.2 | 7.6 | 11.2 | 20 | 13 | 3 | M3 | - | 0.13 | 0.50 | |
*14 | 4~8 | 11.2 | 12.8 | 9.2 | 12.8 | 0.17 | 0.66 | ||||||||||
*15 | 4~9 | 12 | 13.6 | 10 | 13.6 | 0.18 | 0.73 | ||||||||||
*16 | 5 | B | 4~7 | 12.8 | 14.4 | 10.8 | 10 | 14 | 9 | 0.15 | 0.58 | ||||||
*18 | 14.4 | 16 | 12.4 | 0.17 | 0.67 | ||||||||||||
*20 | 16 | 17.6 | 14 | 0.20 | 0.78 | ||||||||||||
*24 | 5~8 | 19.2 | 20.8 | 17.2 | 12.5 | 0.25 | 0.98 | ||||||||||
*25 | 20 | 21.6 | 18 | 0.26 | 1.04 | ||||||||||||
*28 | 22.4 | 24 | 20.4 | 0.30 | 1.20 | ||||||||||||
*30 | 24 | 25.6 | 22 | 0.33 | 1.30 | ||||||||||||
*32 | 25.6 | 27.2 | 23.6 | 4 | 0.36 | 1.42 | |||||||||||
*36 | 6~9 | 28.8 | 30.4 | 26.8 | 14 | M4 | 0.42 | 1.65 | |||||||||
*40 | 32 | 33.6 | 30 | 0.47 | 1.88 | ||||||||||||
*45 | 36 | 37.6 | 34 | 0.55 | 2.18 | ||||||||||||
*48 | 38.4 | 40 | 36.4 | 0.59 | 2.36 | ||||||||||||
*50 | 40 | 41.6 | 38 | 0.63 | 2.49 | ||||||||||||
*56 | 44.8 | 46.4 | 42.8 | 0.72 | 2.85 | ||||||||||||
*60 | 48 | 49.6 | 46 | 0.78 | 3.11 | ||||||||||||
*64 | 51.2 | 52.8 | 49.2 | 0.84 | 3.33 | ||||||||||||
*70 | 6~11 | 56 | 57.6 | 54 | 16 | 0.92 | 3.66 | ||||||||||
*72 | 57.6 | 59.2 | 55.6 | 0.95 | 3.78 | ||||||||||||
*80 | 64 | 65.6 | 62 | 1.07 | 4.24 | ||||||||||||
*90 | 6~14 | 72 | 73.6 | 70 | 20 | 1.21 | 4.83 | ||||||||||
*100 | 6~16 | 80 | 81.6 | 78 | 24 | 1.37 | 5.43 | ||||||||||
*120 | 6~21 | 96 | 97.6 | 94 | 30 | 1.66 | 6.58 | ||||||||||
1.0 | 15 | 12 | A | 6~10 | 6 | 15 | 17 | 12.5 | - | - | - | - | - | P+4 | 0.49 | 1.71 | |
*16 | K | 8~12 | - | 16 | 18 | 13.5 | 18 | 25 | 13 | 3 | M3 | - | 0.54 | 1.89 | |||
18 | 10 | A B |
8~10 | 8 | 18 | 20 | 15.5 | 15 | 20 | 10 | 4 | M4 | P+4 | 0.53 | 1.84 | ||
20 | 8~11 | 20 | 22 | 17.5 | 16 | 0.61 | 2.13 | ||||||||||
22 | 8~12 | 22 | 24 | 19.5 | 18 | 0.69 | 2.41 | ||||||||||
24 | 8~14 | 8・10 | 24 | 26 | 21.5 | 20 | 0.77 | 2.69 | |||||||||
25 | 25 | 27 | 22.5 | 0.82 | 2.84 | ||||||||||||
26 | 8~15 | 26 | 28 | 23.5 | 22 | 0.86 | 3.00 | ||||||||||
28 | 28 | 30 | 25.5 | 0.94 | 3.28 | ||||||||||||
30 | 10~17 | 10・12 | 30 | 32 | 27.5 | 25 | 1.03 | 3.56 | |||||||||
32 | 10~18 | 32 | 34 | 29.5 | 26 | 1.11 | 3.87 | ||||||||||
35 | 35 | 37 | 32.5 | 1.25 | 4.34 | ||||||||||||
36 | 10~19 | 10・12・15 | 36 | 38 | 33.5 | 28 | 1.30 | 4.51 | |||||||||
40 | 10~21 | 40 | 42 | 37.5 | 30 | 1.48 | 5.15 | ||||||||||
45 | 45 | 47 | 42.5 | 1.71 | 5.95 | ||||||||||||
48 | 48 | 50 | 45.5 | 1.86 | 6.45 | ||||||||||||
50 | 10~24 | 10・12・15・20 | 50 | 52 | 47.5 | 35 | 1.96 | 6.80 | |||||||||
55 | 55 | 57 | 52.5 | 2.20 | 7.63 | ||||||||||||
60 | 60 | 62 | 57.5 | 2.44 | 8.49 | ||||||||||||
70 | 10~28 | 70 | 72 | 67.5 | 40 | 2.88 | 10.02 | ||||||||||
75 | 75 | 77 | 72.5 | 3.11 | 10.80 | ||||||||||||
80 | 80 | 82 | 77.5 | 3.33 | 11.59 | ||||||||||||
90 | 90 | 92 | 87.5 | 3.80 | 13.19 | ||||||||||||
100 | 100 | 102 | 97.5 | 4.27 | 14.84 | ||||||||||||
120 | 120 | 122 | 117.5 | 5.18 | 17.99 | ||||||||||||
1.5 | 15 | 15 | A B |
8~12 | 8 | 22.5 | 25.5 | 18.75 | 18 | 24 | 9 | 3 | M3 | P+4 | 1.38 | 3.16 | |
16 | 8~14 | 8・10 | 24 | 27 | 20.25 | 20 | 1.53 | 3.50 | |||||||||
18 | 8~15 | 27 | 30 | 23.25 | 22 | 27 | 12 | 4 | M4 | 1.79 | 4.08 | ||||||
20 | 8~17 | 8・10・12 | 30 | 33 | 26.25 | 25 | 2.07 | 4.73 | |||||||||
24 | 8~21 | 8・10・12・15 | 36 | 39 | 32.25 | 30 | 2.61 | 5.97 | |||||||||
25 | 8~21 | 37.5 | 40.5 | 33.75 | 2.76 | 6.30 | |||||||||||
26 | 8~22 | 39 | 42 | 35.25 | 32 | 2.91 | 6.65 | ||||||||||
28 | 8~23 | 42 | 45 | 38.25 | 34 | 3.18 | 7.27 | ||||||||||
30 | 8~24 | 8・10・12・15・20 | 45 | 48 | 41.25 | 35 | 3.46 | 7.90 | |||||||||
32 | 8~28 | 48 | 51 | 44.25 | 40 | 3.76 | 8.58 | ||||||||||
35 | 8~28 | 52.5 | 55.5 | 48.75 | 4.22 | 9.63 | |||||||||||
36 | 8~28 | 54 | 57 | 50.25 | 4.38 | 10.00 | |||||||||||
40 | 10~31 | 10・12・15・20・25 | 60 | 63 | 56.25 | 45 | 5.00 | 11.42 | |||||||||
45 | 10~31 | 67.5 | 70.5 | 63.75 | 5.78 | 13.20 | |||||||||||
48 | 10~31 | 72 | 75 | 68.25 | 6.27 | 14.31 | |||||||||||
50 | 10~31 | 75 | 78 | 71.25 | 6.60 | 15.08 | |||||||||||
60 | 10~35 | 90 | 93 | 86.25 | 50 | 8.24 | 18.83 | ||||||||||
70 | 12~35 | 12・15・20・25 | 105 | 108 | 101.25 | 9.72 | 22.21 | ||||||||||
80 | 12~38 | 120 | 123 | 116.25 | 55 | 11.25 | 25.70 | ||||||||||
2.0 | *12 | 20 | A B |
10~12 | - | 24 | 28 | 19.0 | 18 | 34 | 14 | 4 | M4 | - | 2.25 | 2.45 | |
14 | 10~14 | 10 | 28 | 32 | 23.0 | 20 | P+4 | 2.96 | 3.23 | ||||||||
15 | 10~16 | 10・12 | 30 | 34 | 25.0 | 24 | 3.28 | 3.59 | |||||||||
16 | 10~17 | 10・12・15 | 32 | 36 | 27.0 | 25 | 3.63 | 3.97 | |||||||||
18 | 10~21 | 36 | 40 | 31.0 | 30 | 4.24 | 4.63 | ||||||||||
20 | 10~23 | 40 | 44 | 35.0 | 33 | 4.91 | 5.36 | ||||||||||
24 | 10~28 | 10・12・15・20 | 48 | 52 | 43.0 | 40 | 6.19 | 6.77 | |||||||||
25 | 50 | 54 | 45.0 | 6.54 | 7.15 | ||||||||||||
28 | 10~31 | 10・12・15・20・25 | 56 | 60 | 51.0 | 45 | 7.54 | 8.24 | |||||||||
30 | 10~33 | 60 | 64 | 55.0 | 48 | 8.20 | 8.96 | ||||||||||
32 | 12~35 | 12・15・20・25・30 | 64 | 68 | 59.0 | 50 | 8.91 | 9.73 | |||||||||
35 | 12~35 | 70 | 74 | 65.0 | 9.99 | 10.92 | |||||||||||
36 | 12~35 | 72 | 76 | 67.0 | 10.38 | 11.34 | |||||||||||
40 | 12~42 | 80 | 84 | 75.0 | 60 | 11.86 | 12.95 | ||||||||||
45 | 90 | 94 | 85.0 | 13.70 | 14.97 | ||||||||||||
48 | 96 | 100 | 91.0 | 14.85 | 16.23 | ||||||||||||
50 | 100 | 104 | 95.0 | 15.65 | 17.1 | ||||||||||||
60 | 120 | 124 | 115.0 | 19.54 | 21.35 | ||||||||||||
GEABM (MC尼龙) GEABMS (有金属芯・MC尼龙) GEABMT (有金属芯・MC尼龙) |
2.5 | 12 | 25 | A B |
10~16 | 10 | 30 | 35 | 23.75 | 23 | 37 | 12 | 6 | M5 | P+6 | 4.39 | - |
14 | 10~17 | 10 | 35 | 40 | 28.75 | 25 | 5.77 | ||||||||||
15 | 12~21 | 10・12・15 | 37.5 | 42.5 | 31.25 | 30 | 6.41 | ||||||||||
16 | 12~22 | 40 | 45 | 33.75 | 32 | 7.09 | |||||||||||
18 | 12~26 | 10・12・15・20 | 45 | 50 | 38.75 | 38 | 8.28 | ||||||||||
20 | 12~28 | 50 | 55 | 43.75 | 40 | 9.59 | |||||||||||
22 | 12~30 | 12・15・20 | 55 | 60 | 48.75 | 44 | M6 | P+8 | 10.84 | ||||||||
24 | 12~33 | 12・15・20・25 | 60 | 65 | 53.75 | 48 | 12.10 | ||||||||||
25 | 12~35 | 62.5 | 67.5 | 56.25 | 50 | 12.78 | |||||||||||
28 | 12~42 | 12・15・20・25・30 | 70 | 75 | 63.75 | 60 | 14.73 | ||||||||||
30 | 12~45 | 75 | 80 | 68.75 | 65 | 16.02 | |||||||||||
32 | 15~49 | 15・20・25・30・35 | 80 | 85 | 73.75 | 70 | 17.40 | ||||||||||
35 | 87.5 | 92.5 | 81.25 | 19.52 | |||||||||||||
36 | 90 | 95 | 83.75 | 20.27 | |||||||||||||
40 | 100 | 105 | 93.75 | 23.15 | |||||||||||||
45 | 112.5 | 117.5 | 106.25 | 26.76 | |||||||||||||
48 | 120 | 125 | 113.75 | 29.01 | |||||||||||||
50 | 125 | 130 | 118.75 | 30.57 | |||||||||||||
3.0 | 12 | 30 | A B |
12~19 | 12 | 36 | 42 | 28.5 | 28 | 45 | 15 | 7.5 | M5 | P+6 | 7.58 | - | |
14 | 12~22 | 12・15 | 42 | 48 | 34.5 | 32 | 9.98 | ||||||||||
15 | 14~25 | 45 | 51 | 37.5 | 36 | 11.08 | |||||||||||
16 | 14~26 | 12・15・20 | 48 | 54 | 40.5 | 38 | 12.25 | ||||||||||
18 | 14~28 | 54 | 60 | 46.5 | 40 | 14.31 | |||||||||||
20 | 14~35 | 15・20・25 | 60 | 66 | 52.5 | 50 | M6 | P+8 | 16.56 | ||||||||
22 | 14~37 | 66 | 72 | 58.5 | 54 | 18.72 | |||||||||||
24 | 14~40 | 15・20・25・30 | 72 | 78 | 64.5 | 58 | 20.90 | ||||||||||
25 | 14~42 | 75 | 81 | 67.5 | 60 | 22.08 | |||||||||||
28 | 14~49 | 15・20・25・30・35 | 84 | 90 | 76.5 | 70 | 25.45 | ||||||||||
30 | 14~52 | 90 | 96 | 82.5 | 75 | 27.68 | |||||||||||
32 | 18~52 | 20・25・30・35・40 | 96 | 102 | 88.5 | 30.06 | |||||||||||
35 | 18~56 | 105 | 111 | 97.5 | 80 | 33.73 | |||||||||||
36 | 108 | 114 | 100.5 | 35.02 | |||||||||||||
40 | 120 | 126 | 112.5 | 40.01 | |||||||||||||
45 | 135 | 141 | 127.5 | 46.25 |
Type | 材质 | 附件 | |
齿轮 | 金属芯 | ||
GEABM | MC尼龙 | - | 固定螺丝 (SCM435・ 四氧化三铁保护膜) |
GEABMS | S45C | ||
GEABMT | SUS304 | 固定螺丝(SUS304) | |
GEABP | 聚缩醛 | - | 固定螺丝(SCM435・ 四氧化三铁保护膜) |
GEABPS | S45C | ||
GEABPT | SUS304 | 固定螺丝(SUS304) |
