清洁配管用快速接头　Y型接头　螺纹部SUS304型

型号：

重选

型号：

请确定型号

查看规格

预览

原价：

单价(未税)：

购买条件：

发货日：

基本信息

规格表

概述/特性

【特长】
产品尺寸齐全，选择面广。
密封性好。耐久性能佳。
适用于洁净环境的快速接头。

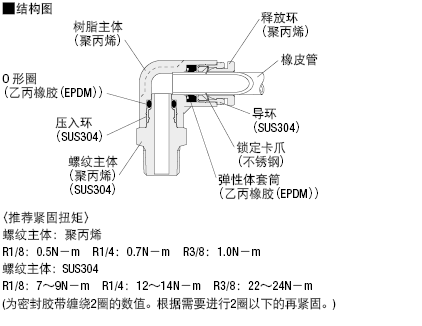

・材质表

[ M ]材质　主　体：聚丙烯
金属部：SUS304

规格表

型式	-	公称型号
PPSCN4 PPSCY6	- -	1 1

型式		公称型号	A	B	L	P	C	J	d	F	对边距离 H	螺纹规格M	有效截面积 (mm²)	重量 (g)
Type	D
PPSCY	4	1	3	40.7	36.7	10	15	11	3.4	14.2	10	R1/8	4.2	12.5
	6	1	8	44.5	40.5	12.5	17.1	12	3.2	15.9	12	R1/8	10	15.5
		2	11	47.5	41.5						14	R1/4		23
	8	1	8	48.7	44.7	14.5	18.1	14	3.2	17.2	14	R1/8	16.5	20.5
		2	11	51.7	45.7							R1/4		25.5
		3	12	53.5	47.2						17	R3/8		24.5
	10	2	11	58.5	52.5	18	20.9	18	4.5	19.7	17	R1/4	30	38
		3	12	59.5	53.2							R3/8		45.5
	12	3	12	64.7	58.4	21	23.6	20	4.2	22.4	22	R3/8	37	56.5

概述・特性

规格


使用流体	空气、水、部分化学药品
使用温度范围	0～80℃
最高使用压力	0.9MPa(20℃)
使用真空压力	-100kPa

■特长
・主体材质使用适合卫生环境的聚丙烯(PP)。
・树脂主体颜色为半透明，可观察流体情况。
■使用注意事项
・用于水、液体时请使用软橡皮管用套管(P.2628 PUIT・PUSIT)并将冲击力控制在最高使用压力之下。
・螺纹部分的材质为PP型，手拧紧后请用扳手等再紧固2～3圈。
请注意，紧固过度会导致螺纹部损坏、紧固不够将导致松动及泄漏。
・长期使用有可能发生因为蠕变变形导致螺纹松动、微量渗漏，
请定期检查及紧固。
再紧固也未见改善时，请更换新品。
・因为使用流体的泄漏有可能对机器、装置造成损害时，
请事先采取安装保护罩等安全措施。
・是禁油规格。
