定位销 大头锥角压入 标准型
限时特价
当天发货
可按购买数量进行折扣
定位销 大头锥角压入 标准型
型号：
重选
型号：
请确定型号
查看规格
预览
收藏
原价：
单价(未税)：
购买条件：
发货日：
基本信息
规格表
FAQ
产品概述

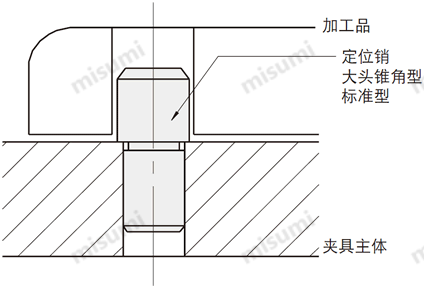

定位销用于X 、Y轴方向的空间定位，主要以工件孔为定位基准或者配合衬套使用，其中大头锥角压入型最为常用，安装方便，使用广泛。
产品特点
特点1： 导入部为锥角形的标准类型。压入使用，可指定压入部公差：m6、p6、g6。
特点2： 头部有圆型和多棱型可供选择，固定型价格便宜，自由指定型规格丰富。
特点3： 可选材质：铁制（SKS3）；不锈钢（SUS304、SUS440C或同等高硬度耐蚀钢），适用各种工件定位。
特点4： 含有表面镀硬铬规格，有效保证表面硬度和防锈。
特点5： 部分型号下订大数量1000个，可7日内发货，详情咨询CS@misumi.sh.cn。
特点2： 头部有圆型和多棱型可供选择，固定型价格便宜，自由指定型规格丰富。
特点3： 可选材质：铁制（SKS3）；不锈钢（SUS304、SUS440C或同等高硬度耐蚀钢），适用各种工件定位。
特点4： 含有表面镀硬铬规格，有效保证表面硬度和防锈。
特点5： 部分型号下订大数量1000个，可7日内发货，详情咨询CS@misumi.sh.cn。

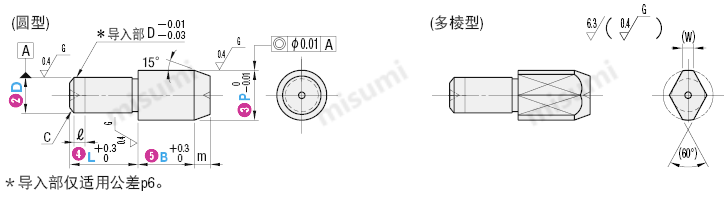

尺寸图
SUS440C或同等高硬度耐蚀钢的D部带有识别槽。SUS304可能经研磨或无中心孔。规格概述
| 材质 No. |  材质 |  表面处理 |  硬度 | P尺寸固定型 | P尺寸指定型 | P·L·B尺寸指定型 | |||
| Type | D公差·形状 | Type | D公差·形状 | Type | D公差·形状 | ||||
| ① | 相当于9CrWMn(SKS3) | - | 淬火硬度60～63HRC | JP | ＜圆型＞ BB(m6) BPB(p6) ＜多棱型＞ DB(m6) DPB(p6) | JP | ＜圆型＞ BA(m6) BPA(p6) ＜多棱型＞ BD(m6) BPD(p6) | FP | ＜圆型＞ BA(m6) BPA(p6) BG(g6) ＜多棱型＞ BD(m6) BPD(p6) DG(g6) |
| ② | 相当于9CrWMn(SKS3) | 镀硬铬 | 淬火硬度50～55HRC 镀层硬度750HV～ | GJP | GJP | GFP | |||
| ③ | 相当于9CrWMn(SKS3) | - | - | BJP | BJP | BFP | |||
| ④ | SUS304 | - | - | SJP | SJP | SFP | |||
| ⑤ | SUS304 | 镀硬铬 | 镀层硬度750HV～ | HJP | HJP | HFP | |||
| ⑥ | SUS440C或同等高硬度耐蚀钢 | - | 淬火硬度50～55HRC | CJP | CJP | CFP | |||
如对防锈有要求，请优先选择镀硬铬，无电解镀镍表面处理或者不锈钢SUS3系材质的产品。注意事项
相关文件
使用案例

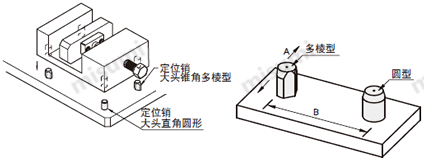

案例介绍：圆型与多棱型定位配合
①夹装治具中的圆型与多棱型的组合可以使A方向的定位更准确，B方向减小配套孔的间距误差。
②2支销子的其中1支以圆柱外形作为基准，另一支以2孔中心距方向上圆形切扁位（多棱型），既能实现安装/拆卸的作业性，也能确保定位精度。
③可采用2支销子高度不同构造，插入高脚销进行预定位，然后插入矮脚销进行精确定位。
①夹装治具中的圆型与多棱型的组合可以使A方向的定位更准确，B方向减小配套孔的间距误差。
②2支销子的其中1支以圆柱外形作为基准，另一支以2孔中心距方向上圆形切扁位（多棱型），既能实现安装/拆卸的作业性，也能确保定位精度。
③可采用2支销子高度不同构造，插入高脚销进行预定位，然后插入矮脚销进行精确定位。
应用行业
| 锂电池 | 半导体 | 医疗 | ||
 |  |  | ||
| 智能手机 | 电子电器 | 机器人 | ||
 |  |  |
相关产品
| 定位销用衬套 肩型 | 定位销用衬套 直柱型 | 定位销用衬套 腰形孔型 肩型 | ||
 |  |  | ||
| 代表型号: JBH6-8 | 代表型号: JBA3-8 | 代表型号: JBPE10-P6.8-W4.82-L15 |
价格说明
1.划线价格为该商品标准销售价或曾经的销售价，并非原价。
2.非划线价格为商品的实时标价，成交价格根据商品促销、数量折扣或优惠券的使用情况存在差异，最终以下订时显示的价格为准。
2.非划线价格为商品的实时标价，成交价格根据商品促销、数量折扣或优惠券的使用情况存在差异，最终以下订时显示的价格为准。
尺寸图
SUS440C或同等高硬度耐蚀钢的D部带有识别槽。SUS304可能经研磨或无中心孔。规格表
■尺寸规格表·P尺寸固定型| 型式 |  P选择 | L | B | C | m | ℓ | (W) | |||||||||||||||||
 Type | D公差·形状 |  D | D尺寸公差 | |||||||||||||||||||||
| m6 | p6 | |||||||||||||||||||||||
| JP GJP BJP SJP HJP CJP | ＜圆型＞ BB(m6) BPB(p6) ＜多棱型＞ DB(m6) DPB(p6) 适用于D≥2 | 1 | +0.008 +0.002 | +0.012 +0.006 | 2 | 3 | 3 | 0.1 | 0.5 | 0 | - | |||||||||||||
| 2 | 3 | 4 | 4 | 0.5 | 1 | 1.2 | ||||||||||||||||||
| 3 | 4 | 5 | 6 | 5 | 5 | 2 | 1 | 1.5 | ||||||||||||||||
| 4 | +0.012 +0.004 | +0.020 +0.012 | 5 | 6 | 6 | 1 | 3 | 1.8 | ||||||||||||||||
| 5 | 6 | 8 | 10 | 2.2 | ||||||||||||||||||||
| 6 | 8 | 10 | 8 | 3 | ||||||||||||||||||||
| 8 | +0.015 +0.006 | +0.024 +0.015 | 10 | 12 | 13 | 15 | 1.5 | 4 | 3.5 | |||||||||||||||
| 10 | 12 | 13 | 15 | 10 | 2 | 4 | ||||||||||||||||||
| 12 | +0.018 +0.007 | +0.029 +0.018 | 13 | 15 | 16 | 5 | ||||||||||||||||||
| 13 | 15 | 16 | 22 | 2 | 5.5 | |||||||||||||||||||
| 16 | 20 | 25 | 3 | 5 | 7 | |||||||||||||||||||
| 20 | +0.021 +0.008 | +0.035 +0.022 | 25 | 30 | 30 | 15 | 9 | |||||||||||||||||
SUS440C或同等高硬度耐蚀钢的D部带有识别槽。SUS304可能会没有研磨、中心孔。如对防锈有要求，请优先选择镀硬铬表面处理或者不锈钢SUS3系材质的产品。■尺寸规格表·P尺寸指定型
| 型式 | P 指定单位0.01mm | L | B | C | m | ℓ | (W) | ||||
| Type | D公差·形状 | D | D尺寸公差 | ||||||||
| m6 | p6 | ||||||||||
| JP GJP BJP SJP HJP CJP | ＜圆型＞ BA(m6) BPA(p6) ＜多棱型＞ BD(m6) BPD(p6) 适用于D≥2 | 1 | +0.008 +0.002 | +0.012 +0.006 | 1.20～2.50 | 3 | 3 | 0.1 | 0.5 | 0 | - |
| 2 | 2.50～4.00 | 4 | 0.5 | 1 | 1.2 | ||||||
| 3 | 3.50～6.00 | 5 | 5 | 2 | 1 | 1.5 | |||||
| 4 | +0.012 +0.004 | +0.020 +0.012 | 4.50～7.00 | 6 | 1 | 3 | 1.8 | ||||
| 5 | 5.50～8.00 | 10 | 2.2 | ||||||||
| 6 | 6.50～10.00 | 8 | 3 | ||||||||
| 8 | +0.015 +0.006 | +0.024 +0.015 | 9.00～13.00 | 15 | 1.5 | 4 | 3.5 | ||||
| 10 | 11.00～15.00 | 10 | 2 | 4 | |||||||
| 12 | +0.018 +0.007 | +0.029 +0.018 | 13.00～16.00 | 5 | |||||||
| 13 | 14.00～18.00 | 22 | 2 | 5.5 | |||||||
| 16 | 17.00～25.00 | 3 | 5 | 7 | |||||||
| 20 | +0.021 +0.008 | +0.035 +0.022 | 22.00～30.00 | 30 | 15 | 9 | |||||
SUS440C或同等高硬度耐蚀钢的D部带有识别槽。SUS304可能会没有研磨、中心孔。如对防锈有要求，请优先选择镀硬铬表面处理或者不锈钢SUS3系材质的产品。■尺寸规格表·P·L·B尺寸指定型
| 型式 | P 指定单位0.01mm |  L指定单位1mm |  B指定单位0.1mm | C | m | ℓ | (W) | |||||
| Type | D公差·形状 | D | D尺寸公差 | |||||||||
| m6 | p6 | g6 | ||||||||||
| FP GFP BFP SFP HFP CFP | ＜圆型＞ BA(m6) BPA(p6) BG(g6) ＜多棱型＞ BD(m6) BPD(p6) DG(g6) | 1 | +0.008 +0.002 | +0.012 +0.006 | -0.002 -0.008 | 1.20(1.50)～3.00(2.50) | 2・3 | 1.0～5.0 | 0.1 | 0.5 | 0 | 0.6 |
| 2 | 2.50～6.00(4.00) | 2～6 | 1.0～15.0(10.0) | 0.5 | 1 | 1.2 | ||||||
| 3 | 3.50～8.00 | 3～10 | 1.0～15.0(10.0) | 2 | 1 | 1.5 | ||||||
| 4 | +0.012 +0.004 | +0.020 +0.012 | -0.004 -0.012 | 4.50～8.00 | 3(4)～14 | 1.0～15.0(10.0) | 1 | 3 | 1.8 | |||
| 5 | 5.50～10.00 | 5～15 | 1.0～15.0(10.0) | 2.2 | ||||||||
| 6 | 6.50～10.00 | 5～15 | 1.0～30.0(25.0) | 3 | ||||||||
| 8 | +0.015 +0.006 | +0.024 +0.015 | -0.005 -0.014 | 8.50～15.00 | 5(6)～16 | 1.0～30.0(25.0) | 1.5 | 4 | 3.5 | |||
| 10 | 11.00～17.00 | 5(10)～20 | 3.0～30.0(25.0) | 2 | 4 | |||||||
| 12 | +0.018 +0.007 | +0.029 +0.018 | -0.006 -0.017 | 13.00～18.00 | 6(10)～24 | 3.0～30.0(25.0) | 5 | |||||
| 13 | 14.00～20.00 | 7(12)～26 | 5.0～30.0(25.0) | 2 | 5.5 | |||||||
| 16 | 17.00～27.00 | 8(15)～32 | 5.0～30.0 | 3 | 5 | 7 | ||||||
| 20 | +0.021 +0.008 | +0.035 +0.022 | -0.007 -0.020 | 22.00～30.00 | 10(15)～40 | 5.0～30.0 | 9 | |||||
适用于多棱型的P尺寸如( )内所示。SUS440C或同等高硬度耐蚀钢的D部带有识别槽。SUS304可能会没有研磨、中心孔。如对防锈有要求，请优先选择镀硬铬表面处理或者不锈钢SUS3系材质的产品。材质规格
| 材质 No. | 材质 | 表面处理 | 硬度 | P尺寸固定型 | P尺寸指定型 | P·L·B尺寸指定型 | |||
| Type | D公差·形状 | Type | D公差·形状 | Type | D公差·形状 | ||||
| ① | 相当于9CrWMn(SKS3) | - | 淬火硬度60～63HRC | JP | ＜圆型＞ BB(m6) BPB(p6) ＜多棱型＞ DB(m6) DPB(p6) | JP | ＜圆型＞ BA(m6) BPA(p6) ＜多棱型＞ BD(m6) BPD(p6) | FP | ＜圆型＞ BA(m6) BPA(p6) BG(g6) ＜多棱型＞ BD(m6) BPD(p6) DG(g6) |
| ② | 相当于9CrWMn(SKS3) | 镀硬铬 | 淬火硬度50～55HRC 镀层硬度750HV～ | GJP | GJP | GFP | |||
| ③ | 相当于9CrWMn(SKS3) | - | - | BJP | BJP | BFP | |||
| ④ | SUS304 | - | - | SJP | SJP | SFP | |||
| ⑤ | SUS304 | 镀硬铬 | 镀层硬度750HV～ | HJP | HJP | HFP | |||
| ⑥ | SUS440C或同等高硬度耐蚀钢 | - | 淬火硬度50～55HRC | CJP | CJP | CFP | |||
如对防锈有要求，请优先选择镀硬铬，无电解镀镍表面处理或者不锈钢SUS3系材质的产品。追加工

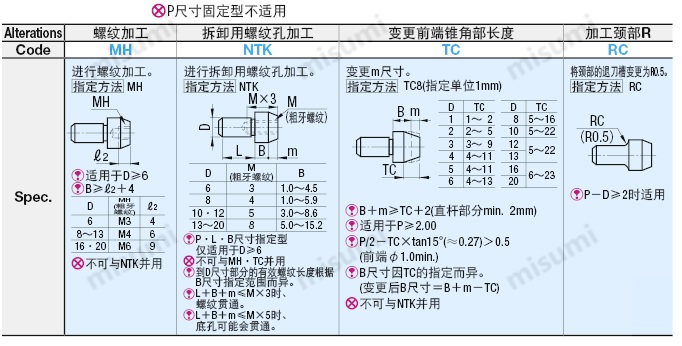

P尺寸固定型不适用 | Alterations | 螺纹加工 | 拆卸用螺纹孔加工 | 变更前端锥角部长度 | 加工颈部R | |||||||||||||||||||||||||||
| Code | MH | NTK | TC | RC | |||||||||||||||||||||||||||
| Spec. | 进行螺纹加工。 指定方法 MH   适用于D≥6B≥ℓ2+4
 不可与NTK并用 | 进行拆卸螺纹孔加工。 指定方法 NTK
P·L·B尺寸指定型仅适用于D≥6 不可与MH·TC并用到D尺寸部分的有效螺纹长度根据B尺寸指定范围而异。L+B+m≤M×3时、螺纹贯通。L+B+m≤M×5时、底孔可能会贯通。 | 变更m尺寸。 指定方法 TC8(指定单位1mm)  B+m≥TC+2(直杆部分min.2mm)适用于P≥2.00P/2-TC×tan15°(≈0.27)>0.5(前端Ø1.0min.) B尺寸因TC的指定而异。(变更后B尺寸=B+m-TC) 不可与NTK并用 | 将颈部的退刀槽变更为R0.5。 指定方法RC  P-D≥2时适用 |
关于此商品的常见问题 (FAQ)
定位销会生锈吗？如果会，是否有什么措施可以防止？
不带表面处理的定位销产品会生锈，建议定期涂防锈油进行保养或者购买带表面处理的定位销，在通常大气环境中可以防锈。详情参考
此处
此处 定位销颈部退刀槽的存在理由？
因为同轴度很高，颈部也是需要研磨的。颈部研磨工艺需要退刀槽。
目录记载规格以外的形状、尺寸能否定做？
可以特注定做。但是，定做时请出示图纸并且对数量有一定要求。详情可咨询cs@misumi.sh.cn
定位销品质管理时，是否采取全数检查？
各工艺环节进行严格的检查。且在主要工艺环节进行全数检查。最后出货时进行全数检查。
定位销是在哪里制作的？
原则上在中国国内制作。部分精度较高，表面处理工艺复杂的产品在日本制作。
定位销产品形状很多一般推荐哪一种？
大头压入型，价格优惠并且段差处可以控制安装高度。
小零件中的定位销和一般的定位销有何区别？
小零件中也有定位销产品，该产品一般为对于两块板的定位，一般不会拆除，该章节定位销为夹具行业使用，会经常插拔定位。
何种情况没有开中心孔？
材质为SUS304，在切削状态下就能满足精度要求时没有开中心孔。或者数量较大批量生产时。
定位销为何开中心孔？
最终加工阶段为无心研磨。此时需要有中心孔定位，所以是为了无心研磨而开的中心孔。
