产品概述
作为传递马达所产生的旋转动力的机构,通常广泛采用同步带轮和同步带进行设计。
通过同步带轮和同步带齿间的咬合,来实现传动和传送的作用。
产品特点
MISUMI米思米橡胶同步带的特长是防跑偏,耐磨
■橡胶同步带的特点
①可作为一般工业用产品广泛使用
②具有一定的导电性
③背面与齿面使用一体的氯丁橡胶保护芯线,抗弯曲疲劳、耐热性、耐油性、耐候性优良
④芯线采用对强力玻璃纤维线交替施以螺旋状的S加捻与Z加捻的方式,减少延伸防止皮带跑偏
⑤齿布使用耐磨性优良的尼龙织布保护齿部,使与带轮的啮合更顺畅
⑥使用温度范围:-30~90度
聚氨酯同步齿形带 的优点是清洁且防掉屑
■聚氨酯同步带的特点
①作为轻动力传动用产品精度很高
②外观美观,橡胶屑飞散很少,因此可实现清洁的传动
③背面与齿面使用聚氨酯,具有优良的高剪切力、耐磨性、耐油性及耐候性
④芯线采用芳族聚酸胺纤维,具有高抗张力性,且耐弯曲疲劳性优良
⑤富有柔软性,与小直径带轮配合完美,运转顺畅
⑥使用温度范围:0~80度

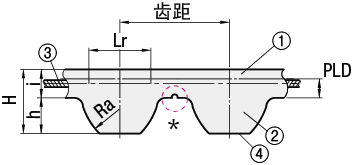

尺寸图
HTBN(橡胶)
HTUN(聚氨酯)

皮带 尺寸图 精度
规格概述
Type 材质
HTBN①背面橡胶氯丁橡胶
②齿橡胶
③芯线玻璃纤维线S·Z形捻交互连续
④底布尼龙织布
HTUN①②④主体聚氨酯
③芯线芳族聚酸胺纤维

种类齿距RaLrHhiPLD单位重量 g/m
(宽度:10mm)
S2M21.31.31.360.760.60.25413.0(11.0)
S3M31.951.951.941.140.80.38119.0(15.0)
S5M53.253.253.411.911.50.48034.0
S8M85.25.25.33.052.250.68652.0
S14M149.19.110.25.34.91.397100.0
使用温度 橡胶:-30~90度 聚氨酯:0~80度
聚氨酯皮带随时间变化有可能会变色,但强度等没有影响
为抑制橡胶屑飞散,将S2M、S3M、S5M橡胶皮带(HTBN)的部分齿布表面由黑色变更为茶色,但不影响产品性能
聚氨酯皮带(HTUN)内部芯线可能会外露,但是不影响产品性能
HTBN的齿根不带槽口
皮带周长为芯线长度
()内为聚氨酯的单位重量
米思米不承诺此产品品牌
产品背面型号为生产厂家型号
皮带选型方法请参考此处
皮带宽度与周长的公差请参考此处
使用案例
使用方法案例图同步轮和同步带使用方法
TIMING BELT皮带安装在马达和转轴上传递旋转力①驱动用(通过驱动轮带动从动轮进行传动)
传送用皮带,用于传送对象不旋转,定位精度高的反复运动②传送用(用于传送对象不旋转,定位精度要求高的反复运动)
使用方法案例图同步轮和同步带使用方法
用两条同步齿形带传送板材输送③输送用(用两条同步齿形带传送板材)
传送皮带升降,反复定位运动使用方法及案例④牵引传送用(皮带夹住工件进行传送)
应用行业
智能手机 汽车 电子电器
3C智能手机苹果IPHONE华为量产设备中被广泛使用 汽车组装产线中的应用 电子电器家电行业中的使用方法
食品 医疗 半导体
应用于食品行业中的传递与传送用途 在生物医疗行业中的医疗仪器,血液机等相关设备中被广泛使用 行业 使用业界 半导体
使用方法
关于同步齿形带的更换时间

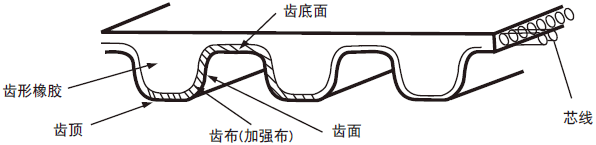

■皮带各部位的名称
同步带由齿形齿布齿底面芯线加强布等部分组成

■皮带更换时间的参考标准实例
实例状态图片
①皮带的齿部加强布因磨损而消失,橡胶层和芯线暴露在外时。
齿面和齿底面因磨损而消失,橡胶层和芯线暴露在外时
米思米 皮带更换时间参考建议 选型售后大全
②皮带背部的橡胶因硬度提高等发生龟裂时断裂 橡胶龟裂 解决方案
③皮带的齿根产生裂纹,并延伸至橡胶层时齿根裂纹时需要更换新的皮带
④皮带侧面因磨损而损伤时侧面因磨损而损伤时请确认皮带使用寿命
⑤皮带产生缺齿等情况时缺齿 落齿 皮带替换
⑥皮带背部的磨损严重时严重磨损 损坏 掉屑 方案大全
⑦皮带的芯线及皮带自身断裂时芯线及皮带橡胶部断裂时请排查使用情况
注意事项

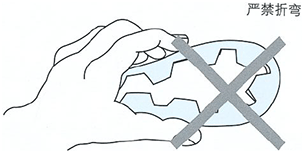

①请勿用力弯折皮带。
皮带 严禁折弯

②请勿在直接接触水,溶剂、油、酸、碱、紫外线、臭氧等的环境中使用。
    特别勿使油附着在皮带上,否则会导致皮带产生膨润,明显缩短皮带的使用寿命。
请不要接触水酸碱性油类液体或在紫外线强阳光下暴晒

③请避免在超过使用温度范围的极端高温或低温,潮湿环境中使用或保管。
④安装,维护检修时,请务必切断电源并确认机器已处于完全停止状态后再进行作业。
⑤有可能会夹入杂质时,请务必设置护罩。
⑥S型皮带适用于三之星(株)与阪东化学(株)的S型。
相关文件
同步齿形带选型参考资料:

【步骤1】确定设计时的必要条件。请参考此处
【步骤2】计算设计动力。请参考此处
【步骤3】通过简易选型表暂定皮带种类。请参考此处
【步骤4】确定大小带轮的齿数,皮带长度,轴间距。请参考此处
【步骤5】确定皮带宽度。请参考此处
【步骤6】确认轴间距的调整量是否有问题。请参考此处
【步骤7】确认传动容量。请参考此处
【其他】 皮带使用时的注意事项(过早破损的主因及相应对策)。请参考此处
相关产品
高扭矩同步带轮 S3M型 平皮带 经济型 同步齿形带
TIMING PULLY 高扭矩同步带轮 带轮 MISUMI原厂 FLAT BELT 输送机用输送带保证日本品牌及品质 经济型国产同步带价格实惠 规格齐全 原厂品质
参考型号:HTPA30S3M060-B-P6 参考型号:HBLT350-4.23 参考型号:C-HTBN400S2M-40
规格表
请按照选型步骤高扭矩同步齿形带  S2M·S3M·S5M·S8M·S14M型:相关图像高扭矩同步齿形带  S2M·S3M·S5M·S8M·S14M型:相关图像选择型式和参数后进行订购。
型式(高扭矩同步齿形带  S2M·S3M·S5M·S8M·S14M型:相关图像Type·高扭矩同步齿形带  S2M·S3M·S5M·S8M·S14M型:相关图像皮带编号)-高扭矩同步齿形带  S2M·S3M·S5M·S8M·S14M型:相关图像皮带公称宽度
HTBN400S2M-40
■齿形S2M(齿距:2mm)
型式齿数皮带
周长(mm)
高扭矩同步齿形带  S2M·S3M·S5M·S8M·S14M型:相关图像Type高扭矩同步齿形带  S2M·S3M·S5M·S8M·S14M型:相关图像皮带编号高扭矩同步齿形带  S2M·S3M·S5M·S8M·S14M型:相关图像皮带
公称宽度
HTBN
(橡胶)
76 S2M40
(4mm)



60
(6mm)



100
(10mm)
3876
78 S2M3978
80 S2M4080
88 S2M4488
90 S2M4590
100 S2M50100
112 S2M56112
116 S2M58116
118 S2M59118
122 S2M61122
124 S2M62124
126 S2M63126
128 S2M64128
130 S2M65130
132 S2M66132
134 S2M67134
138 S2M69138
140 S2M70140
142 S2M71142
144 S2M72144
152 S2M76152
160 S2M80160
164 S2M82164
166 S2M83166
172 S2M86172
176 S2M88176
180 S2M90180
186 S2M93186
190 S2M95190
194 S2M97194
200 S2M100200
204 S2M102204
210 S2M105210
212 S2M106212
214 S2M107214
220 S2M110220
224 S2M112224
230 S2M115230
234 S2M117234
236 S2M118236
244 S2M122244
246 S2M123246
250 S2M125250
256 S2M128256
266 S2M133266
280 S2M140280
290 S2M145290
300 S2M150300
320 S2M160320
324 S2M162324
328 S2M164328
330 S2M165330
340 S2M170340
360 S2M180360
370 S2M185370
380 S2M190380
400 S2M200400
436 S2M218436
448 S2M224448
500 S2M250500
520 S2M260520
560 S2M280560
572 S2M286572
600 S2M300600
630 S2M315630
710 S2M355710
800 S2M400800
900 S2M450900
984 S2M492984
1196 S2M5981196
1250 S2M6251250
1274 S2M6371274
1290 S2M6451290

型式齿数皮带
周长(mm)
高扭矩同步齿形带  S2M·S3M·S5M·S8M·S14M型:相关图像Type高扭矩同步齿形带  S2M·S3M·S5M·S8M·S14M型:相关图像皮带编号高扭矩同步齿形带  S2M·S3M·S5M·S8M·S14M型:相关图像皮带
公称宽度
HTUN
(聚氨酯)
80 S2M40
(4mm)



60
(6mm)



100
(10mm)
4080
90 S2M4590
100 S2M50100
112 S2M56112
126 S2M63126
138 S2M69138
140 S2M70140
144 S2M72144
160 S2M80160
164 S2M82164
166 S2M83166
172 S2M86172
180 S2M90180
190 S2M95190
194 S2M97194
200 S2M100200
210 S2M105210
212 S2M106212
218 S2M109218
220 S2M110220
224 S2M112224
230 S2M115230
236 S2M118236
240 S2M120240
242 S2M121242
244 S2M122244
246 S2M123246
250 S2M125250
260 S2M130260
280 S2M140280
290 S2M145290
320 S2M160320
330 S2M165330
360 S2M180360
370 S2M185370
396 S2M198396
436 S2M218436
448 S2M224448
486 S2M243486
488 S2M244488
520 S2M260520
560 S2M280560
572 S2M286572
580 S2M290580
630 S2M315630
800 S2M400800
984 S2M492984
1196 S2M5981196
1250 S2M6251250
1274 S2M6371274
■齿形S3M(齿距:3mm)
型式齿数皮带
周长(mm)
高扭矩同步齿形带  S2M·S3M·S5M·S8M·S14M型:相关图像Type高扭矩同步齿形带  S2M·S3M·S5M·S8M·S14M型:相关图像皮带编号高扭矩同步齿形带  S2M·S3M·S5M·S8M·S14M型:相关图像皮带
公称宽度
HTBN
(橡胶)
123 S3M60
(6mm)



100
(10mm)



150
(15mm)
41123
129 S3M43129
141 S3M47141
144 S3M48144
150 S3M50150
162 S3M54162
171 S3M57171
174 S3M58174
177 S3M59177
180 S3M60180
186 S3M62186
189 S3M63189
192 S3M64192
195 S3M65195
201 S3M67201
210 S3M70210
213 S3M71213
219 S3M73219
222 S3M74222
225 S3M75225
234 S3M78234
237 S3M79237
246 S3M82246
252 S3M84252
255 S3M85255
264 S3M88264
273 S3M91273
276 S3M92276
279 S3M93279
285 S3M95285
288 S3M96288
291 S3M97291
300 S3M100300
312 S3M104312
318 S3M106318
339 S3M113339
345 S3M115345
354 S3M118354
363 S3M121363
369 S3M123369
375 S3M125375
384 S3M128384
387 S3M129387
396 S3M132396
408 S3M136408
420 S3M140420
423 S3M141423
432 S3M144432
453 S3M151453
474 S3M158474
480 S3M160480
483 S3M161483
486 S3M162486
501 S3M167501
507 S3M169507
519 S3M173519
525 S3M175525
537 S3M179537
540 S3M180540
591 S3M197591
600 S3M200600
612 S3M204612
633 S3M211633
645 S3M215645
660 S3M220660
741 S3M247741
750 S3M250750
804 S3M268804
810 S3M270810
852 S3M284852
900 S3M300900
918 S3M306918
1080 S3M3601080
1119 S3M3731119
1203 S3M4011203
1221 S3M4071221
1236 S3M4121236
1245 S3M4151245
1260 S3M4201260
1290 S3M4301290
1299 S3M4331299
1332 S3M4441332
1401 S3M4671401
1596 S3M5321596
1680 S3M5601680
1788 S3M5961788
2100 S3M7002100

型式齿数皮带
周长(mm)
高扭矩同步齿形带  S2M·S3M·S5M·S8M·S14M型:相关图像Type高扭矩同步齿形带  S2M·S3M·S5M·S8M·S14M型:相关图像皮带编号高扭矩同步齿形带  S2M·S3M·S5M·S8M·S14M型:相关图像皮带
公称宽度
HTUN
(聚氨酯)
144 S3M60
(6mm)



100
(10mm)



150
(15mm)
48144
162 S3M54162
174 S3M58174
177 S3M59177
180 S3M60180
186 S3M62186
192 S3M64192
201 S3M67201
210 S3M70210
213 S3M71213
219 S3M73219
225 S3M75225
246 S3M82246
249 S3M83249
252 S3M84252
255 S3M85255
264 S3M88264
276 S3M92276
300 S3M100300
312 S3M104312
318 S3M106318
327 S3M109327
345 S3M115345
360 S3M120360
363 S3M121363
369 S3M123369
375 S3M125375
387 S3M129387
402 S3M134402
405 S3M135405
408 S3M136408
420 S3M140420
432 S3M144432
453 S3M151453
474 S3M158474
483 S3M161483
501 S3M167501
519 S3M173519
537 S3M179537
540 S3M180540
564 S3M188564
591 S3M197591
600 S3M200600
633 S3M211633
645 S3M215645
681 S3M227681
741 S3M247741
750 S3M250750
■齿形S5M(齿距:5mm)
型式齿数皮带
周长(mm)
高扭矩同步齿形带  S2M·S3M·S5M·S8M·S14M型:相关图像Type高扭矩同步齿形带  S2M·S3M·S5M·S8M·S14M型:相关图像皮带编号高扭矩同步齿形带  S2M·S3M·S5M·S8M·S14M型:相关图像皮带
公称宽度
HTBN
(橡胶)
225 S5M100
(10mm)



150
(15mm)



250
(25mm)
45225
230 S5M46230
255 S5M51255
260 S5M52260
295 S5M59295
300 S5M60300
305 S5M61305
320 S5M64320
325 S5M65325
340 S5M68340
350 S5M70350
360 S5M72360
370 S5M74370
375 S5M75375
380 S5M76380
390 S5M78390
400 S5M80400
415 S5M83415
425 S5M85425
440 S5M88440
450 S5M90450
475 S5M95475
490 S5M98490
500 S5M100500
520 S5M104520
525 S5M105525
530 S5M106530
545 S5M109545
550 S5M110550
560 S5M112560
575 S5M115575
590 S5M118590
595 S5M119595
600 S5M120600
625 S5M125625
640 S5M128640
650 S5M130650
670 S5M134670
675 S5M135675
690 S5M138690
695 S5M139695
700 S5M140700
720 S5M144720
725 S5M145725
730 S5M146730
750 S5M150750
765 S5M153765
780 S5M156780
800 S5M160800
810 S5M162810
830 S5M166830
845 S5M169845
850 S5M170850
870 S5M174870
890 S5M178890
900 S5M180900
930 S5M186930
950 S5M190950
975 S5M195975
1000 S5M2001000
1025 S5M2051025
1050 S5M2101050
1055 S5M2111055
1090 S5M2181090
1100 S5M2201100
1105 S5M2211105
1115 S5M2231115
1120 S5M2241120
1125 S5M2251125
1135 S5M2271135
1145 S5M2291145
1160 S5M2321160
1165 S5M2331165
1195 S5M2391195
1250 S5M2501250
1270 S5M2541270
1295 S5M2591295
1350 S5M2701350
1420 S5M2841420
1475 S5M2951475
1500 S5M3001500
1505 S5M3011505
1530 S5M3061530
1595 S5M3191595
1605 S5M3211605
1680 S5M3361680
1715 S5M3431715
1800 S5M3601800
2000 S5M4002000
2145 S5M4292145
2255 S5M4512255
2480 S5M4962480
■齿形S8M(齿距:8mm)
型式齿数皮带
周长(mm)
高扭矩同步齿形带  S2M·S3M·S5M·S8M·S14M型:相关图像Type高扭矩同步齿形带  S2M·S3M·S5M·S8M·S14M型:相关图像皮带编号高扭矩同步齿形带  S2M·S3M·S5M·S8M·S14M型:相关图像皮带
公称宽度
HTBN
(橡胶)
480 S8M150
(15mm)



250
(25mm)



300
(30mm)



400
(40mm)
60480
520 S8M65520
584 S8M73584
600 S8M75600
632 S8M79632
656 S8M82656
712 S8M89712
720 S8M90720
760 S8M95760
800 S8M100800
824 S8M103824
848 S8M106848
880 S8M110880
896 S8M112896
920 S8M115920
944 S8M118944
960 S8M120960
976 S8M122976
1000 S8M1251000
1056 S8M1321056
1080 S8M1351080
1120 S8M1401120
1136 S8M1421136
1200 S8M1501200
1280 S8M1601280
1304 S8M1631304
1360 S8M1701360
1400 S8M1751400
1440 S8M1801440
1480 S8M1851480
1520 S8M1901520
1600 S8M2001600
1680 S8M2101680
1776 S8M2221776
1800 S8M2251800
1912 S8M2391912
2000 S8M2502000
2304 S8M2882304
2400 S8M3002400
2496 S8M3122496
2600 S8M3252600
2800 S8M3502800
3200 S8M4003200
3680 S8M4603680
■齿形S14M(齿距:14mm)
型式齿数皮带
周长(mm)
高扭矩同步齿形带  S2M·S3M·S5M·S8M·S14M型:相关图像Type高扭矩同步齿形带  S2M·S3M·S5M·S8M·S14M型:相关图像皮带编号高扭矩同步齿形带  S2M·S3M·S5M·S8M·S14M型:相关图像皮带
公称宽度
HTBN
(橡胶)
1008 S14M400
(40mm)



600
(60mm)
721008
1120 S14M801120
1190 S14M851190
1246 S14M891246
1400 S14M1001400
1540 S14M1101540
1610 S14M1151610
1652 S14M1181652
1778 S14M1271778
1806 S14M1291806
1890 S14M1351890
2002 S14M1432002
2100 S14M1502100
2240 S14M1602240
2310 S14M1652310
2380 S14M1702380
2450 S14M1752450
2506 S14M1792506
2590 S14M1852590
2660 S14M1902660
2800 S14M2002800
3150 S14M2253150
3500 S14M2503500
3556 S14M2543556
3850 S14M2753850
4004 S14M2864004
4508 S14M3224508
5012 S14M3585012
关于此商品的常见问题 (FAQ)
聚氨酯同步带使用了一段时间后出现了变色,会影响使用吗?
不会的,聚氨酯皮带随时间变化有可能会变色,但强度等没有影响。
同步带的订购型号与实际收到皮带的标签,刻印怎么不一致?
订购型号为米思米的产品型号,皮带上的标签或皮带表面上的印刷型号为皮带厂家型号,因厂家不同会有差异,但对产品本身没有影响。
同步带的皮带长度与宽度是否有公差范围?
有的,长度与宽度的公差请参考P.2861
HTUN系列聚氨酯同步带,收到产品为黑色,材质是聚氨酯的吗?
此款聚氨酯同步带为黑色,材质无问题,产品无品质问题。
对清洁度要求比较高的工况下使用什么材质的皮带比较好?
推荐使用聚氨酯皮带,相对于橡胶材质皮带粉尘掉落情况有明显改善。
同步带使用了极短的时间就出现了破损,是否皮带质量有问题?
同步带为标准品,同批次产品出现个体质量问题的情况极少,客户请参考P.2876【过早破损的主因及相应对策】对使用设备的工况进行排查。
同步带可以追加工吗?
同步带周长不能追加工,宽度可对应部分追加工。
同步带按照功能主要分哪两种?作用是什么?
同步带主要分传送类和传动类两种,传送类指负载可以放在同步带表面进行传送,传动类指不承载,只起到传递扭矩的作用,类似链条的作用。
同步带哪个齿形的间隙最小?会影响什么?
圆弧齿型间隙最小,可以提高定位精度和刚性等指标。
如何判断或测量皮带的张紧力是否符合安装要求?
推荐客户自行购买张力计,根据初始设计计算公式进行判断。
常被一起浏览的商品
常被一起购买的商品
首页 > 工厂自动化零件 > 联轴器/带轮/传动零件 > 同步齿形带/带轮 > 同步齿形带 > 高扭矩同步齿形带S2M/S3M/S5M/S8M/S14M型
单价/规格:
数量:
合计:
  
分享
客服
产品目录
请先选择型号
  加入购物车
规格尺寸
追加工尺寸
概述特性
设置参数 追加工
重置
  共 个备选型号
型号未确定
(请设置参数)
确定
我的米思米
首页
