XYZ轴手动滑台高精度/进给丝杠齿条齿轮复合型

型号：

重选

型号：

请确定型号

查看规格

预览

原价：

单价(未税)：

购买条件：

发货日：

基本信息

规格表

FAQ

产品概述

此滑台是一款手动XYZ轴燕尾槽型滑台，其由高精度燕尾槽滑台XEG和高精度手动XZ一体式滑台组成。其中XY轴采用进给丝杠传动，可在水平方向上实现微调；Z轴采用齿条齿轮传动，可在高度方向上实现快速进给。由于其采用了一体式构造的XZ轴滑台，使其空间更加紧凑。

产品特点

特点1：主体采用一体式构造，结构更加紧凑。
特点2：本体表面处理采用黑色氟树脂处理或黑色阳极氧化处理，能有效阻止光的反射，尤其适用于光学领域。
特点3：旋钮旋转1圈的移动量：XY轴为0.5mm，Z轴为14~20mm。在XY轴方向上可微调，并在高度方向上能快速进给。

尺寸图

详细尺寸、材质、特性请根据构成滑台的各页以及CAD数据进行确认。上层：高精度Z轴燕尾槽滑台ZFG、下层：高精XY轴度燕尾槽滑台XYFG。

规格概述

型式	材质	表面处理	移动量（mm）	耐负载（N）
XYZLNG25	无镉黄铜	黑色氟树脂处理	X:±5～±9 Y:±5～±10 Z:+10～+26	9.8
XYZLNG40	无镉黄铜	黑色氟树脂处理
XYZLNG60	XEG：无镉黄铜 XZLNG：铝合金	XEG：黑色氟树脂处理 XZLNG：黑色阳极氧化处理

详细尺寸、材质、特性请根据构成滑台的各页以及CAD数据进行确认。上层：高精度手动XZ一体式滑台XZLNG、下层：高精度燕尾槽滑台XEG□-R。

附件：SUS内六角螺栓
XYZLNG25：SCB2-8 数量：4个
XYZLNG40：SCB3-6 数量：4个
XYZLNG60：SCB4-6 数量：4个

■移动量
目录图纸尺寸为0mm的状态，以此为基准，前后左右上下方向移动的距离即为移动量。

■耐负载
是指工件重心位于滑台中央部时滑台可承受的力，单位为N。如果超过耐负载使用，可能会导致滑台动作不畅或卡死。水平安装与垂直安装时的耐负载请分别参照“水平”和“垂直”的数值。将直线运动滑台垂直或倒置安装时，精度可能小于目录标注的数值，敬请注意。

使用方法

■使用温度・环境
推荐使用环境：10～50℃、20～70％RH（无结露）
精度保证环境：22±5℃、20～70％RH（无结露）

■X轴滑台的安装方法

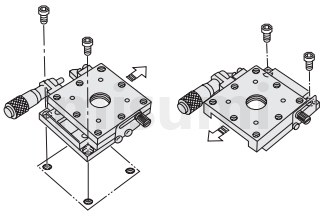

将滑台安装到底座上时，基本上采取移动滑台面进行安装的方法。请参阅下图。
米思米手动X轴滑台的标准安装方法

上图仅作为安装事例演示使用，滑台详细形状及规格请以各产品目录或3D数据为准。

使用案例

机构名称：磁盘读取传感器的组装调整

型号：XYZEG60

用途：	此装置为磁盘读取传感器的镜头部分和磁盘上下料的粘着治具，可通过对多轴滑台的位置调整来实现磁盘与相机的位置对准。
注意点：	调整的先后顺序决定了滑台的组装顺序，为了调整方便，请使滑台调整旋钮朝向作业员侧。

选用单轴滑台组合成组合滑台使用时，请注意各滑台的安装孔位是否匹配。

配合此机构所使用的滑台还有：测角仪滑台GPG系列
旋转滑台RPG系列

应用行业

电子电器	汽车	医疗

智能手机	半导体	锂电池

相关产品

高精度 XY水平面Z轴进给丝杠齿条齿轮复合型滑台	高精度手动XYZ轴直线滚珠导轨型滑台	高精度手动XYZ轴交叉滚子导轨型滑台

代表型号: XYZLNG25	代表型号: XYZSG40	代表型号: XYZPG60
优点：精度高、结构紧凑	优点：高精度、高刚性	优点：滑动更顺畅、耐用性更佳

尺寸图

详细尺寸、材质、特性请根据构成滑台的各页以及CAD数据进行确认。上层：高精度手动XZ一体式滑台XZLNG、下层：高精度燕尾槽滑台XEG□-R。

规格表

		型式
		XYZLNG25

型式		构成滑台		滑台面 (mm)	移动量(mm)			耐负载(N)	自重 (kg)	附件(4个)
Type	No.	下层	上层	滑台面 (mm)	X	Y	Z	耐负载(N)	自重 (kg)	Type M-L
XYZLNG	25	XEG25-R	XZLNG25	25×25	±5	±5	10	9.8	0.24	SCB2-8
	40	XEG40-R	XZLNG40	40×40	±7	±7	10		0.7	SCB3-6
	60	XEG60-R	XZLNG60	60×60	±9	±9	26		1.22	SCB4-6

材质表

型式	材质	表面处理	移动量（mm）	耐负载（N）
XYZLNG25	无镉黄铜	黑色氟树脂处理	X:±5～±9 Y:±5～±10 Z:+10～+26	9.8
XYZLNG40	无镉黄铜	黑色氟树脂处理
XYZLNG60	XEG：无镉黄铜 XZLNG：铝合金	XEG：黑色氟树脂处理 XZLNG：黑色阳极氧化处理

详细尺寸、材质、特性请根据构成滑台的各页以及CAD数据进行确认。上层：高精度手动XZ一体式滑台XZLNG、下层：高精度燕尾槽滑台XEG□-R。

附件：SUS内六角螺栓
XYZLNG25：SCB2-8 数量：4个
XYZLNG40：SCB3-6 数量：4个
XYZLNG60：SCB4-6 数量：4个

关于此商品的常见问题 (FAQ)

燕尾槽型滑台是否可以承受力矩负载？

具体请参考各型号对应的规格表。若规格表中未明确记载允许力矩负载参数，则不推荐在承受力矩负载的工况下使用。由于燕尾槽滑台是面与面摩擦滑动，若承受力矩负载过大，容易引起摩擦阻力过大，导致旋钮旋转力过大或滑台卡死，影响正常使用。更严重者会导致锁紧侧燕尾槽薄片断裂。

燕尾槽齿条齿轮型滑台即使锁紧固定夹，旋钮也能轻微旋转（无法完全固定）是否正常？

此现象是由于齿条齿轮传动固有的特性背隙所造成的，是属于正常情况。滑台滑动到目标位置后，锁紧固定夹，使滑台面固定住即可。而移动的实际距离可通过侧面的游标刻度标尺读取。

行程使用±XXmm进行表示，如何理解？

行程±XXmm的意义为，以滑台全行程中间值为基点，左右（上下）各可以移动多少mm。滑台侧面确认移动数值的主游标刻度标尺也是以中心为原点（刻度为0mm）向两侧递增。

常被一起浏览的商品

常被一起购买的商品

XYZ轴手动滑台 高精度/进给丝杠齿条齿轮复合型

XYZ轴手动滑台高精度/进给丝杠齿条齿轮复合型
