XY轴手动滑台 高精度/燕尾槽/进给丝杠型
限时特价
当天发货
可按购买数量进行折扣
XY轴手动滑台 高精度/燕尾槽/进给丝杠型
型号：
重选
型号：
请确定型号
查看规格
预览
收藏
原价：
单价(未税)：
购买条件：
发货日：
基本信息
规格表
FAQ
产品概述
米思米XYEG系列燕尾槽型手动XY轴滑台是一款最小厚度为30mm的高精度滑台。可代替使用调整螺栓等的微调机构。相较于XYFES系列，滑动更为顺畅，耐用性更佳。因其主体采用无镉黄铜，容许力矩负载有保证。
产品特点
特点1：可代替使用调整螺栓等的微调机构。
特点2：主体采用无镉黄铜，容许力矩负载有保证。
特点3：相较于XYFES系列，滑动更为顺畅，耐用性更佳，容许力矩负载有保证。
特点4：本体表面处理采用黑色氟树脂处理，能有效阻止光的反射，尤其适用于光学领域。
特点2：主体采用无镉黄铜，容许力矩负载有保证。
特点3：相较于XYFES系列，滑动更为顺畅，耐用性更佳，容许力矩负载有保证。
特点4：本体表面处理采用黑色氟树脂处理，能有效阻止光的反射，尤其适用于光学领域。

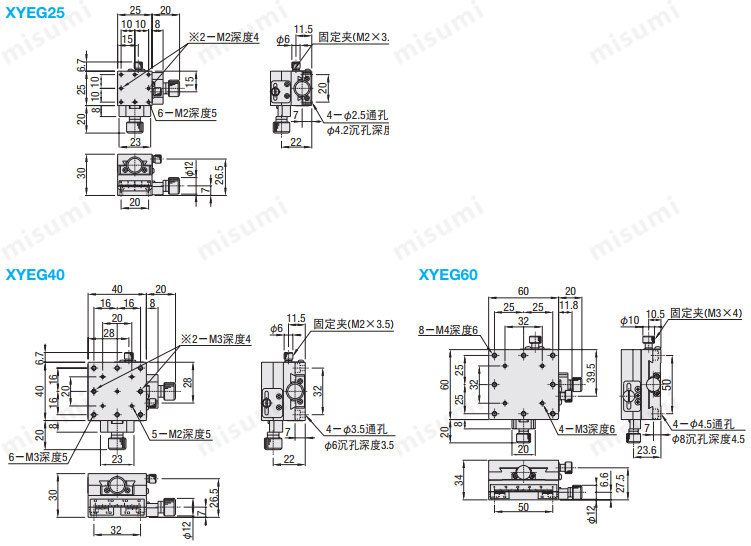

尺寸图
※ 受滑台结构的限制，深度变浅。规格概述
| Type |  材质 |  表面处理 | 移动量（mm） | 耐负载（N） | 移动精度（μm） | |
| 主体 | 进给旋钮 | 直线度 | ||||
| XYEG | 无镉黄铜 | 铝合金 | 黑色氟树脂处理 | ±5～±9 | 28.4～33.3 | 30 |
■移动量
目录图纸尺寸为行程0mm的状态，以此为基准，左右方向移动的距离即为移动量。向左移动为正，向右移动为负。
■耐负载
是指工件重心位于滑台中央部时滑台可承受的力，单位为N。如果超过耐负载使用，可能会导致滑台动作不畅或卡死。水平安装与垂直安装时的耐负载请分别参照“水平”和“垂直”的数值。将直线运动滑台垂直或倒置安装时，精度可能小于目录标注的数值，敬请注意。
■直线度
滑台全行程移动时，相对理想移动轴（连接起点和终点的直线，下图红色线所示。黑色线是实际运动轨迹。）的最大偏移量。检测方法：千分表放在滑台上，指针顶住基准块，让滑台全行程移动，测量其最大位移量，即为直线度。
使用方法
■使用温度・环境
推荐使用环境：10～50℃、20～70％RH(无结露)
精度保证环境：22±5℃、20～70％RH(无结露)
■X轴滑台的安装方法

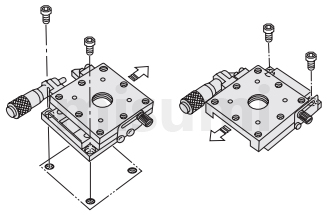

将滑台安装到底座上时，基本上采取移动滑台面进行安装的方法。请参阅下图。
上图仅作为安装事例演示使用，滑台详细形状及规格请以各产品目录或3D数据为准。
可选择水平、倒置、侧置水平或侧置垂直安装。除此之外的安装需要加以注意。
安装姿势不同，耐负载及精度将发生很大变化。
○：同水平耐负载。
△：水平耐负载的约1/3为大致标准，若产品目录中刊载耐垂直负载时请以目录为准。
推荐使用环境：10～50℃、20～70％RH(无结露)
精度保证环境：22±5℃、20～70％RH(无结露)
■X轴滑台的安装方法
将滑台安装到底座上时，基本上采取移动滑台面进行安装的方法。请参阅下图。
上图仅作为安装事例演示使用，滑台详细形状及规格请以各产品目录或3D数据为准。| 示意图 |  |  |  |  |
| 安装姿态 | 水平 | 倒置 | 侧置水平 | 侧置垂直 |
| 耐负载特性 | ○ | △ | △ | △ |
可选择水平、倒置、侧置水平或侧置垂直安装。除此之外的安装需要加以注意。安装姿势不同，耐负载及精度将发生很大变化。○：同水平耐负载。△：水平耐负载的约1/3为大致标准，若产品目录中刊载耐垂直负载时请以目录为准。使用案例
应用行业
| 电子/家电 | 汽车 | 医疗 | ||
 |  |  | ||
| 智能手机 | 半导体 | 锂电池 | ||
 |  |  |
相关产品
| 中精度 手动XY轴 交叉滚子导轨型滑台 薄型 | 中精度 手动XY轴 直线滚珠导轨型滑台 | 中精度 手动XY轴 燕尾槽 进给丝杠型滑台 | ||
 |  |  | ||
| 代表型号: XYCRSC60-C | 代表型号: XYLBS40 | 代表型号: XYFES60 | ||
| 优点： 价格低、交货期快 | 优点： 精度高、高刚性、低价格 | 优点： 价格低、交货期快 |
尺寸图
※ 受滑台结构的限制，深度变浅。规格表
| 型式 | 滑台面 (mm) | 移动量 (mm) | 旋钮旋转1圈的 移动量(mm) | 耐负载(N) | 移动精度 | 容许力矩负载(N·m) | XY轴正交度 | 自重 (kg) | 附件 | ||||
| Type | No. | 直线度 | 上下摆动 | 左右摇动 | 侧向滚动 | Type M-L | 数量 | ||||||
| XYEG | 25 | 25×25 | ±5 | 0.5 | 28.4 | 30μm | 1.3 | 1.5 | 1.3 | 70μm | 0.15 | SCB2-8 | 4 |
| 40 | 40×40 | ±7 | 27.4 | 3.0 | 3.0 | 3.0 | 0.38 | SCB3-6 | |||||
| 60 | 60×60 | ±9 | 33.3 | 4.0 | 4.0 | 4.0 | 1.20 | SCB4-6 | |||||
最小读数（游标刻度）：0.1mm/刻度。■容许力矩负载
是指工作重心偏离滑台中心位置1米时滑台可承受的力，单位N・m。实际计算时，可依据负载的重量(N)和负载重心距离滑台中心距离(m)的乘积，小于容许力矩负载即可。
材质规格
| Type | 材质 | 表面处理 | 移动量（mm） | 耐负载（N） | 移动精度（μm） | |
| 主体 | 进给旋钮 | 直线度 | ||||
| XYEG | 无镉黄铜 | 铝合金 | 黑色氟树脂处理 | ±5～±9 | 28.4～33.3 | 30 |
追加工
| Alteration | Spec. | Code |
| 变更夹紧 位置变更 （左右相反） |  | R |
详细尺寸请根据CAD数据进行确认。 关于此商品的常见问题 (FAQ)
燕尾槽型滑台是否可以承受力矩负载？
具体请参考各型号对应的规格表。若规格表中未明确记载允许力矩负载参数，则不推荐在承受力矩负载的工况下使用。由于燕尾槽滑台是面与面摩擦滑动，若承受力矩负载过大，容易引起摩擦阻力过大，导致旋钮旋转力过大或滑台卡死，影响正常使用。更严重者会导致锁紧侧燕尾槽薄片断裂。
燕尾槽齿条齿轮型滑台即使锁紧固定夹，旋钮也能轻微旋转（无法完全固定）是否正常？
此现象是由于齿条齿轮传动固有的特性背隙所造成的，是属于正常情况。滑台滑动到目标位置后，锁紧固定夹，使滑台面固定住即可。而移动的实际距离可通过侧面的游标刻度标尺读取。
行程使用±XXmm进行表示，如何理解？
行程±XXmm的意义为，以滑台全行程中间值为基点，左右（上下）各可以移动多少mm。滑台侧面确认移动数值的主游标刻度标尺也是以中心为原点（刻度为0mm）向两侧递增。
燕尾槽型滑台是否可以倒置使用？
燕尾槽结构滑台不推荐倒置使用，主要是因为和水平相比，受力部位发生变化，承受负载急剧降低，甚至会断裂影响使用安全。倒置场合，推荐使用交叉滚子导轨式滑台。
