膜片式联轴器高扭矩/夹持型/双膜片/适用伺服马达型

型号：

重选

型号：

请确定型号

查看规格

预览

原价：

单价(未税)：

购买条件：

发货日：

基本信息

规格表

FAQ

产品概述

膜片联轴器是由几组膜片（不锈钢薄板）用螺栓交错地与两半联轴器联接，每组膜片由数片叠集而成。
膜片联轴器靠膜片的弹性变形来补偿所联两轴的相对位移，是一种高性能的金属强元件挠性联轴器。
其特点为结构较紧凑，零背隙，强度高，使用寿命长，无旋转间隙，不受温度和油污影响，耐酸、耐碱防腐蚀。
适用马达类型：推荐用于伺服马达，步进马达和通用马达。

产品特点

■膜片联轴器的主要特性
1、补偿两轴线不对中的能力强，与齿式联轴器相比角位移可大一倍，径向位移时反力小，挠性大，允许有一定的轴向、径向和角向位移。
2、具有明显的减震作用，无噪声，无磨损。
3、能在有冲击、振动条件下安全运行。
4、传动效率高，可达99.86%。特别适用于中、高速大功率传动。
5、结构简单、重量轻、体积小、装拆方便。不必移动机器即可装拆（指带中间轴型式），不需润滑。
6、能准确传递转速，运转无转差，可用于精密机械的传动

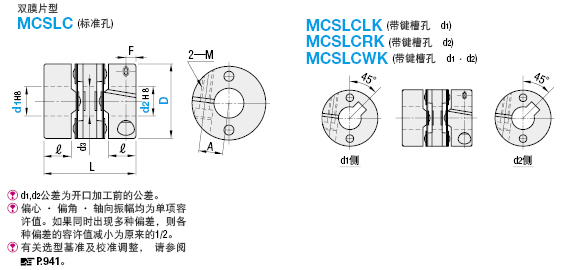

尺寸图

容许扭矩较高的不锈钢膜片，请注意：补偿系数大。
膜片联轴器尺寸图

规格概述

规格表

型式	-	轴孔直径d₁	-	轴孔直径d₂
MCSLC40	-	10	-	15
MCSLCWK40	-	10	-	12

型式		d₁，d₂选择(但d₁≤d₂) 键槽孔径可选择6以上																	d₃	L	ℓ	A	F	紧固螺栓
Type	D	d₁，d₂选择(但d₁≤d₂) 键槽孔径可选择6以上																	d₃	L	ℓ	A	F	M	紧固扭矩 (N・m)
双膜片型 MCSLC MCSLCLK MCSLCRK MCSLCWK	16	＊4	5	6															6.8	23.2	7	5	3	M2.5	1
	20	＊4	5	6	6.35	7	8												8.1	26	7.5	6.5	3.7	M2.5	1
	25		＊5	6	6.35	7	8	9.53	10										10.4	30.2	9	8.5	4	M3	1.7
	32						8	9.53	10	11	12	14							15	41	12.4	10	6	M4	2.5
	40						8	9.53	10	11	12	14	15	16	18				19.5	47	15.5	13.1	7.8	M5	7
	50											14	15	16	18	20	22	24	25	53	18	16.7	9	M6	12

d₁,d₂为带＊4,＊5符号时，为防止打滑，负载扭矩请勿超过下表中容许扭矩值的50％。

■双膜片型(高扭矩型)

型式		容许扭距 (N・m)	容许偏角 (°)	容许偏心 (mm)	静态扭转刚度 (N・m/rad)	最高转速 (r/min)	惯性矩 (kg・m²)	容许轴向振幅 (mm)	补偿系数	重量 (g)
Type	D	容许扭距 (N・m)	容许偏角 (°)	容许偏心 (mm)	静态扭转刚度 (N・m/rad)	最高转速 (r/min)	惯性矩 (kg・m²)	容许轴向振幅 (mm)	补偿系数	重量 (g)
MCSLC MCSLCLK MCSLCRK MCSLCWK	16	0.9	2	0.15	450	6000	2.7×10^-7	±0.2	5～10	10
	20	1.3			700	5500	8.0×10^-7	±0.2		16
	25	2.8			950	5000	2.5×10^-6	±0.3		30
	32	5			1100	4000	6.6×10^-6	±0.4		62
	40	9		0.2	2800	3800	1.9×10^-5	±0.5		110
	50	16		0.2	3400	3500	5.0×10^-5	±0.6		220

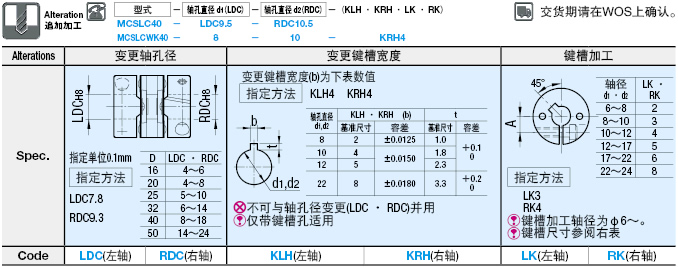

追加工

		型式	-	轴孔直径d₁(LDC)	-	轴孔直径d₂(RDC)	-	(KLH·KRH)	交货期请在WOS上确认。
		MCSLC40 MCSLCWK40	- -	LDC9.5 8	- -	RDC10.5 10	-	KRH4

Alterations

变更轴孔径

变更键槽宽度

键槽加工

Spec.

指定单位0.1mm
指定方法
LDC7.8
RDC9.3

D	LDC·RDC
16	4~6
20	4~8
25	5~10
32	6~14
40	8~18
50	14~24

变更键槽宽度(b)为下表数值
指定方法 KLH4 KRH4

轴孔直径 d1,d2	KLH·KRH（b）		t
轴孔直径 d1,d2	基准尺寸	容差	基准尺寸	容差
8	2	±0.0125	1.0	+0.1 0
10	4	±0.0150	1.8
12	5	±0.0150	2.3
22	8	±0.0180	3.3	+0.2 0

不可与轴孔径变更（LDC·RDC）并用

仅带键槽孔适用

轴径 d1·d2	LK·RK
6~8	2
8~10	3
10~12	4
12~17	5
17~22	6
22~24	8

指定方法
LK3
RK4

键槽加工轴径为φ6~

键槽尺寸参阅右表

Code

LDC（左轴）

RDC（右轴）

KLH（左轴）

KRH（右轴）

LK（左轴）

RK（右轴）

注意事项

■校准调整
1.联轴器容许轴心偏差、传递旋转角度和扭矩，但轴心偏差超过容许值时，会发生振动或导致寿命急剧降低。
请务必进行校准调整。
2.轴心偏差包括偏心（两轴心的平行误差）、偏角（两轴心的角度误差）、轴向振幅（轴的轴向移动）。
请对轴进行校准调整，确保轴心偏差在各产品的尺寸、性能表记载的容许值以下。
3.尺寸、性能表中记载的轴心偏差容许值是指偏心、偏角、轴向振幅其中之一单独发生时的情形。同时出现2个以上的轴心偏差时，相应的容许值分别减半。
4.轴心偏差不仅在组装至装置时发生，运行中的振动、热膨胀、轴承磨损等也是其发生的主因。因此，建议将轴心偏差设定为容许值的1/3以下。

使用案例

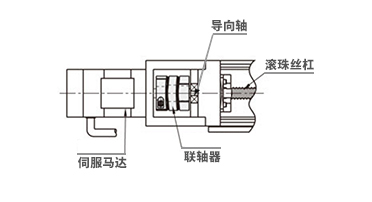

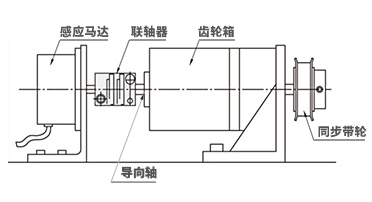

联轴器使用范例1：马达×齿轮箱	联轴器使用范例2：马达×滚珠丝杠

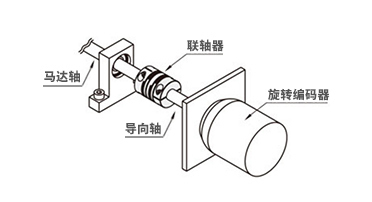

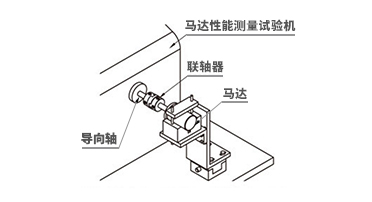

联轴器使用范例3：马达×编码器	联轴器使用范例4：马达×测量试验机

使用方法

■安装方法
STEP1插入联轴器
确认夹紧螺栓已旋松，然后清除轴及联轴器轴孔部的灰尘、异物、油。
接着，在轴中插入联轴器时，请注意不要使膜片承受压缩或拉伸等过大的应力。
STEP2使用夹具调整
请使用夹具对联轴器左右轮毂的同心度进行高精度调整并固定。
STEP3简易偏心、偏角的确认
在旋松螺栓的状态下，使联轴器轴向滑动，确认其动作顺畅。
接着，使联轴器旋转，确认其动作顺畅。
单膜片式联轴器不允许偏心，因此请切实定位。

STEP4安装
请按照产品目录ℓ尺寸调整轴插入量，并使用扭矩扳手以规定扭矩紧固。
＊如果1次紧固达不到规定的扭矩，请分2、3次交叉紧固左右的固定夹。

尺寸图

容许扭矩较高的不锈钢膜片，请注意：补偿系数大。
膜片联轴器尺寸图

规格表

型式		d₁，d₂选择(但d₁≤d₂) 键槽孔径可选择6以上																	d₃	L	ℓ	A	F	紧固螺栓
Type	D	d₁，d₂选择(但d₁≤d₂) 键槽孔径可选择6以上																	d₃	L	ℓ	A	F	M	紧固扭矩 (N・m)
双膜片型 MCSLC MCSLCLK MCSLCRK MCSLCWK	16	＊4	5	6															6.8	23.2	7	5	3	M2.5	1
	20	＊4	5	6	6.35	7	8												8.1	26	7.5	6.5	3.7	M2.5	1
	25		＊5	6	6.35	7	8	9.53	10										10.4	30.2	9	8.5	4	M3	1.7
	32						8	9.53	10	11	12	14							15	41	12.4	10	6	M4	2.5
	40						8	9.53	10	11	12	14	15	16	18				19.5	47	15.5	13.1	7.8	M5	7
	50											14	15	16	18	20	22	24	25	53	18	16.7	9	M6	12

d₁,d₂为带＊4,＊5符号时，为防止打滑，负载扭矩请勿超过下表中容许扭矩值的50％。

■双膜片型(高扭矩型)

型式		容许扭距 (N・m)	容许偏角 (°)	容许偏心 (mm)	静态扭转刚度 (N・m/rad)	最高转速 (r/min)	惯性矩 (kg・m²)	容许轴向振幅 (mm)	补偿系数	重量 (g)
Type	D	容许扭距 (N・m)	容许偏角 (°)	容许偏心 (mm)	静态扭转刚度 (N・m/rad)	最高转速 (r/min)	惯性矩 (kg・m²)	容许轴向振幅 (mm)	补偿系数	重量 (g)
MCSLC MCSLCLK MCSLCRK MCSLCWK	16	0.9	2	0.15	450	6000	2.7×10^-7	±0.2	5～10	10
	20	1.3			700	5500	8.0×10^-7	±0.2		16
	25	2.8			950	5000	2.5×10^-6	±0.3		30
	32	5			1100	4000	6.6×10^-6	±0.4		62
	40	9		0.2	2800	3800	1.9×10^-5	±0.5		110
	50	16		0.2	3400	3500	5.0×10^-5	±0.6		220

材质规格

Type	零件	材质	表面处理	附件
MCSLC MCSLCLK MCSLCRK MCSLCWK	主体	铝合金	无电解镀镍	内六角螺栓
	膜片	不锈钢	−
	螺栓	SCM435	四氧化三铁保护膜

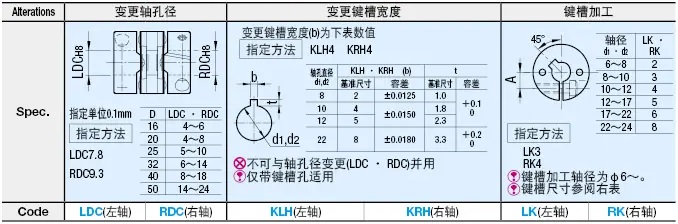

追加工

Alterations

变更轴孔径

变更键槽宽度

键槽加工

Spec.

指定单位0.1mm
指定方法
LDC7.8
RDC9.3

D	LDC·RDC
16	4~6
20	4~8
25	5~10
32	6~14
40	8~18
50	14~24

变更键槽宽度(b)为下表数值
指定方法 KLH4 KRH4

轴孔直径 d1,d2	KLH·KRH（b）		t
轴孔直径 d1,d2	基准尺寸	容差	基准尺寸	容差
8	2	±0.0125	1.0	+0.1 0
10	4	±0.0150	1.8
12	5	±0.0150	2.3
22	8	±0.0180	3.3	+0.2 0

不可与轴孔径变更（LDC·RDC）并用

仅带键槽孔适用

轴径 d1·d2	LK·RK
6~8	2
8~10	3
10~12	4
12~17	5
17~22	6
22~24	8

指定方法
LK3
RK4

键槽加工轴径为φ6~

键槽尺寸参阅右表

Code

LDC（左轴）

RDC（右轴）

KLH（左轴）

KRH（右轴）

LK（左轴）

RK（右轴）

关于此商品的常见问题 (FAQ)

膜片式联轴器中单膜片型与双膜片型哪个好？

双膜片型可吸收偏角、偏心，但全长将变长。
单膜片型虽然全长较短，但由于结构上不允许偏心，故仅适用于空间狭窄的场合，
使用时需要特别注意定心。

膜片式联轴器使用中发生异响或振动。

使用伺服马达时，在控制系统中将机械共振抑制滤波器的频率设为其固有振动频率，抑制声音和振动。
使用步进马达时，可对使用转速进行微调，或通过衰减效果显著的高阻尼橡胶型联轴器来吸收和抑制振动。

如何根据用途?环境?工况来进行选择？

请参考链接网页具体说明。 https://www.misumi.com.cn/special/coupling/select/situation/

什么是联轴器？

联轴器是连接2个不同的旋转体（马达轴、滚珠丝杠等），并以传递扭矩为目的的零件。通过吸收旋转体之间产生的轴心偏差（偏心、偏角、轴向振幅）来减轻组装调整的负载。并在发生意外过负载时，破坏联轴器、解除旋转体之间的连接，以保护昂贵的动力部及装置整体。

使用中联轴器破损。

使用时是否在容许轴心偏差以内
同时出现多个轴心偏差时，各自的容许值减小为产品目录中的1/2，敬请注意。
