产品概述

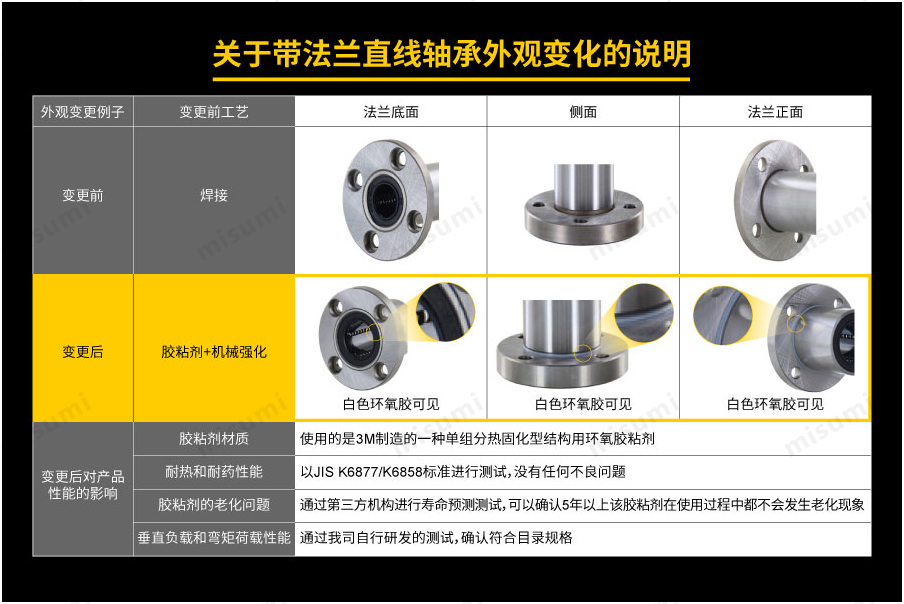

带法兰型直线轴承把直线轴承与支座一体化,结构紧凑,便于使用时准确而简单的组装到机构上。
圆法兰型方法兰型两面切割法兰型两面切割法兰型
单衬型带法兰直线轴承尺寸规格表   LINEAR BUSHINGS单衬型带法兰直线轴承尺寸规格表   LINEAR BUSHINGS单衬型带法兰直线轴承尺寸规格表   LINEAR BUSHINGS单衬型带法兰直线轴承尺寸规格表   LINEAR BUSHINGS
产品特点
直线轴承是与线性导向轴配套使用的直线运动导向机构。钢珠沿着外壳与保持器所形成的轨道槽循环滚动,直线轴承相对于导向轴作直线往复运动。
通过钢珠的滚动,可实现低摩擦阻力的较高效运动。

特点1:可有效利用空间。直线轴承配合导向轴使用,可以有效地利用空间,适合于小型的机构设计。
特点2:可以根据使用环境进行选择。直线轴承外筒材质有钢制和不锈钢制,保持器也有可适应恶劣条件的不锈钢制和低噪音的树脂制等材质。
特点3:互换性佳。由于直线轴承可以与轴随机组合使用,因此具有良好的互换性。
特点4:丰富的形状和安装方法。直线轴承有直柱型和法兰型,带固定座型等多种形状,可以对应各种使用方法。
特点5:相对于直线导轨价格有优势。

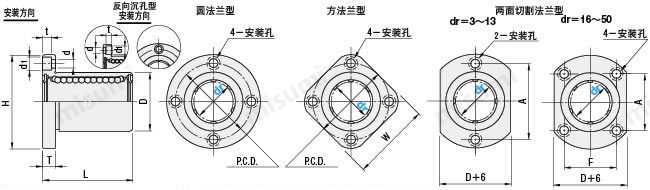

尺寸图
 单衬带座直线轴承规格齐全种类丰富  SINGLE BUSHING LENGTH
dr=3和4,无密封圈。
反向沉孔型可从反向侧安装。
规格概述
沉孔型Typed[Φ:mm]外壳滚珠保持器使用环境温度 附件
圆法兰型方法兰型两面切割法兰型 材质 硬度 表面处理 材质 材质
反向沉孔型LHZRLHZSLHZC3~50相当于SUJ258HRC~-相当于SUJ2树脂(相当于DURACON M90)-20~ 80℃密封圈
材质
丁腈橡胶
(-20~120℃)
标准型LHFR-NLHFS-NLHFC-N
无密封圈无密封圈无密封圈
LHFRLHFSLHFC
LHFRFLHFSFLHFCF不锈钢(SUS)-20~110℃
LHFRRLHFSRLHFCR低温镀黑铬相当于SUS440C树脂(相当于DURACON M90)-20~ 80℃
LHFRMLHFSMLHFCM无电解镀镍
LHFRMFLHFSMFLHFCMF不锈钢(SUS)-20~110℃
SLHFRSLHFSSLHFC相当于SUS440C56HRC~-树脂(相当于DURACON M90)-20~ 80℃
SLHFRSSLHFSSSLHFCS不锈钢(SUS)-20~120℃
如对防锈有要求,请优先选择低温镀硬铬,无电解镀镍表面处理产品。
低温镀硬铬的特长请参考此处
使用方法
图示使用方法说明
米思米品牌直线运动轴承精度高低价格高品质 LINEAR BUSHINGS直线轴承承受较大的负载(偏载)时,单个单衬型不适用。建议使用双衬型或多个单衬型。
米思米品牌带法兰直线轴承单衬型当天下订当天发货 LINEAR BUSHINGS直线轴承在结构上不适合旋转运动。如果强行旋转,则可能导致产品的损坏,请注意使用。
单衬型方法兰直线轴承高品质短交期低价格厂家直销 LINEAR BUSHINGS直线轴承不适合反复插拔。
单衬型两边切割型法兰直线轴承高品质短交期低价格厂家直销 LINEAR BUSHINGS将导向轴插入直线轴承中时,请对准中心并慢慢插入,否则会导致钢珠脱落或保持器变形。
注意事项
■定期维护:
①使用前,请在直线轴承内侧的滚珠列上涂抹润滑脂,以后再适时补充。润滑脂在直线轴承的钢珠与滚动面(导向轴·衬套)的表面形成油膜,有效减小摩擦,防止烧结。润滑脂减少及老化会给直线轴承的寿命造成极大影响。
②推荐供给润滑脂:锂皂基润滑脂。详细内容点击 此处
③推荐注脂间隔:通常每隔6个月。
④移动距离较长时,推荐3个月一次或当移动距离在期限范围内超过1000km时,以1000km为准。
⑤直线轴承承受较大的力矩负载(偏载)时,单个单衬型不适用,建议使用双衬型或多个单衬型。
⑥低温镀硬铬的直线轴承,内径不进行表面处理。

■防尘对策:
如果直线轴承的内部进入灰尘或异物,可能会损坏钢珠的循环,从而导致意想不到的故障发生。在环境较恶劣的环境使用时,请额外安装防尘罩和保护罩等。

■米思米制直线轴承建议与淬火g6公差的导向轴组合。

■米思米制直线轴承建议安装在H7公差的固定座上。直线轴承与固定座为间隙配合。
相关文件
使用方法请参考[PDF] 点击此处
金属材料及其表面处理的防锈性能及保养请参考[PDF] 点击此处
使用案例

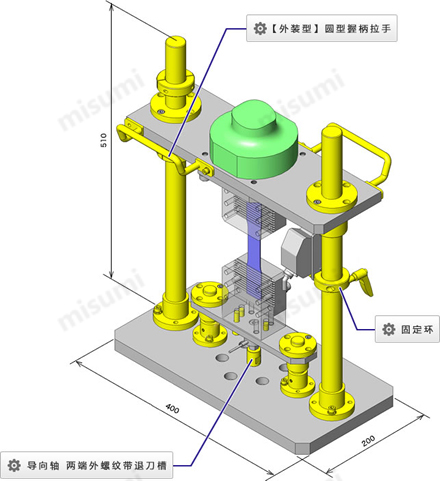

這是一條來自好心人為你添加的alt,不要問我是誰,請叫我雷鋒
设备名称:
       压缩/拉伸试验夹具机构
设计目的:
       工件固定的状态下安装在试验机上,工件上施加负荷(拉伸·压缩荷重)进行工件测试的夹具。
零件应用说明:
       通过与气缸配合,实现对工件的垂直方向的直线运动进行精确的导向。

了解详细信息,请点击此处
应用行业
电子电器 汽车 锂电池
米思米品牌带法兰直线轴承单衬型当天下订当天发货 LINEAR BUSHINGS 圆法兰直线轴承精度高安装方便价格优美 LINEAR BUSHINGS 米思米进口直线轴承低价格高品质规格齐全 LINEAR BUSHINGS
液晶 智能手机 半导体
单衬型带法兰直线轴承尺寸规格表  LINEAR BUSHINGS 单衬带法兰直线轴承规格齐全种类丰富厂家直销  SINGLE BUSHING LENGTH 带座直线轴承短交期低价格高品质 LINEAR BUSHINGS
相关产品
导向轴 直杆型 导向轴支座 支架型标准型 固定环 开口型
导向轴 直杆型 导向轴支座 支架型标准型 固定环 开口型
代表型号: SFJ20-75 代表型号: STHR8 代表型号: SCS8-10
尺寸图
 单衬带座直线轴承规格齐全种类丰富  SINGLE BUSHING LENGTH
规格表
订货范例形式
LHFR16

■材质规格表
沉孔型Type外壳滚珠保持器使用环境温度 附件
圆法兰型方法兰型两面切割法兰型 材质 硬度 表面处理 材质 材质
反向沉孔型LHZRLHZSLHZC相当于SUJ258HRC~-相当于SUJ2树脂(相当于DURACON M90)-20~ 80℃密封圈
材质
丁腈橡胶
(-20~120℃)
标准型LHFR-NLHFS-NLHFC-N
无密封圈无密封圈无密封圈
LHFRLHFSLHFC
LHFRFLHFSFLHFCF不锈钢(SUS)-20~110℃
LHFRRLHFSRLHFCR低温镀黑铬相当于SUS440C树脂(相当于DURACON M90)-20~ 80℃
LHFRMLHFSMLHFCM无电解镀镍
LHFRMFLHFSMFLHFCMF不锈钢(SUS)-20~110℃
SLHFRSLHFSSLHFC相当于SUS440C56HRC~-树脂(相当于DURACON M90)-20~ 80℃
SLHFRSSLHFSSSLHFCS不锈钢(SUS)-20~120℃

■尺寸规格表
drD容差LHTdd1tP.C.D.WFA偏心滚珠
列数
垂直度基本额定负载重量(g)
容差无表面
处理
有表面
处理
容差C(动)NCo(静)N圆法兰型方法兰型两面切割法兰型
30
-0.008
70
-0.011
0
-0.015
10±0.3193.52.54.52.11315-130.008 40.008 6910575.16
4812201416-148812786.27
510152553.563.11720-17167206171314
60
-0.009
120
-0.013
0
-0.018
19282022-200.012 0.012 206265241821
81524322425-24265380372933
10190
-0.016
0
-0.021
294064.57.54.12930-29372549725264
122130423232-32412598765768
132332433334-33510784887281
16283748383722317751180120104112
200
-0.01
320
-0.019
0
-0.025
425485.595.1434224360.015 50.015 8821370180145167
254059625150324069801570340300325
30456474106.6116.16058354915702740470375388
350
-0.012
520
-0.022
0
-0.03
7082676438550.020 0.020 16703140650560575
40608096139148.178754564216040201060880913
50801001169892568038207940220020002037

如对防锈有要求,请优先选择无电解镀镍表面处理产品,低温镀硬铬产品。
LHZR, LHFR-N, LHFRR, LHFRMF, LHZS, LHFS-N, LHFSR, LHFSMF, LHZC, LHFC-N, LHFCR, LHFCMF没有dr=3,4,5,35,40,50。
LHFRF, SLHFR, SLHFRS, LHFSF, SLHFS, SLHFSS, LHFCF, SLHFC, SLHFCS没有dr=35,40,50。
LHFRM, LHFSM, LHFCM没有dr=3,4,5。
商品刻印不包含L,G,H字样。
关于此商品的常见问题 (FAQ)
FA的直线轴承是什么品牌?
FA的直线轴承为MISUMI品牌。
直线轴承上有产品刻印吗?
有。但产品刻印不含带润滑装置MX,润滑脂L,G,H字样。
直线轴承如何定期维护?
米思米推荐直线轴承定期补充润滑脂,推荐每6个月一次。当移动距离较长时,推荐3个月一次或者当移动距离在期限范围内超过1000km时,以1000km为准。
直线轴承的防锈能力比较?
防锈能力由强至弱:低温镀黑铬→无电解镀镍→无表面处理。普通轴承钢和不锈钢(SUS440C)容易生锈,一定要定期涂抹防锈油使用。
防锈能力比较请参考此处
FA的直线轴承的单衬型和双衬型区别是什么?
单衬型是一排钢珠,双衬型是两排钢珠。长度一般双衬型是单衬型的2倍以上,钢珠接触面积更长,径向晃动量更小,额定负载更大。
直线轴承和导向轴配合使用时,部分配合的比较紧密,但有些间隙比较大,是否影响使用?
直线轴承和导向轴是通过循环钢珠结构进行点接触滚动配合的,由于是点接触且非过盈配合,轴与轴承间有间隙是正常的现象,并不会影响使用,这种结构的使用,大大降低摩擦阻力,同时提高了工件的使用寿命。
收到的直线轴承漏油怎么办?
直线轴承出厂时涂抹对润滑脂等影响很少的防锈油(除MX型润滑脂装置以外),建议使用前清洗,干燥后涂抹润滑脂再使用。
直线轴承承受多大的负载?
具体承受负载请参考此处
直线轴承是否可以旋转?
直线轴承在结构上不适合旋转运动,如果强行旋转,则可能导致产品损坏。如旋转运动需求,请优先选择线性旋转衬套。点击此处
