导向轴支座　支架型　开口型　标准型/长导向型

型号：

重选

型号：

请确定型号

查看规格

预览

原价：

单价(未税)：

购买条件：

发货日：

基本信息

规格表

概述/特性

FAQ

产品概述

导向轴支座是指在对导向轴起到支撑及固定作用的同时还能承受一定载荷的工件。

经济型导向轴支座开口型标准型 → Link
经济型导向轴支座开口型长导向型 → Link

产品特点

特点1：长导向型与标准型相比，由于和导向轴的配合部较长，保持力和支撑力有较大的提高。
特点2：垂直精度能够达到0.02，适用于精准定位，更方便安装。
特点3：法兰形状多样，有圆形、方形、两面切割法兰型；而选用两面切割法兰型可实现省空间设计。
特点4：可利用安装孔（通孔）的间隙进行微调，可实现现场定位。

尺寸图

规格概述

Type				材质	表面处理	附件	孔径DH7
型式	圆法兰型	方法兰型	两面切割法兰型	材质	表面处理	附件	孔径DH7
开口标准型	STHWRB	STHWSB	STHWCB	相当于S45C	四氧化三铁保护膜	1个内六角螺栓	8~50
	STHWR	STHWS	STHWC	相当于S45C	无电解镀镍	1个内六角螺栓(SUS)
	SSTHWR	SSTHWS	SSTHWC	SUS304	－	1个内六角螺栓(SUS)
开口长导向型	STHWRBL	STHWSBL	STHWCBL	相当于S45C	四氧化三铁保护膜	2个内六角螺栓
	STHWRL	STHWSL	STHWCL	相当于S45C	无电解镀镍	2个内六角螺栓(SUS)
	SSTHWRL	SSTHWSL	SSTHWCL	SUS304	－	2个内六角螺栓(SUS)

如对防锈有要求，请优先选择无电解镀镍表面处理或者不锈钢SUS3系材质的产品。

注意事项

①开口型，安装孔D的公差H7为开口加工前的公差，开口加工后有由于内部应力释放，公差有可能增至H8左右。
②导向轴支座推荐配套使用公差为：f8/h5/g6 的导向轴。详细内容点击

此处。
③金属材料及其表面处理的防锈性能及保养请点击

此处。
④开口型导向轴支座开槽是否过切由锯片大小决定。3D图档仅供参考。（过切指锯片切到开槽处对边）

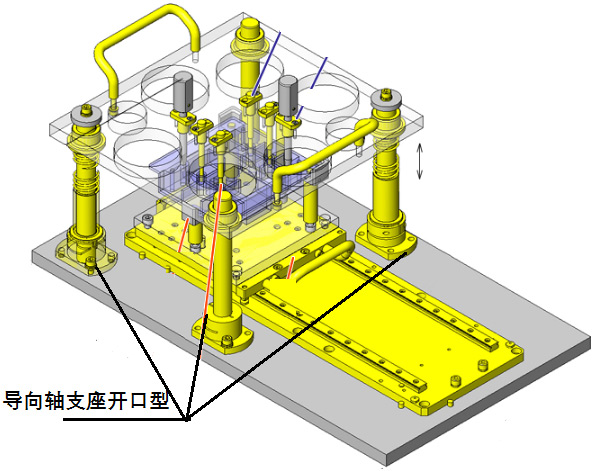

使用案例

机构名称：孔槽深度检测夹具
机构功能：
通过手动可以连续进行正确的工件定位，检查工件孔槽的深度。
导向轴支座作用：
用导向轴支座固定检查机构，便于拆卸。
了解详细信息，请点击

此处。

应用行业

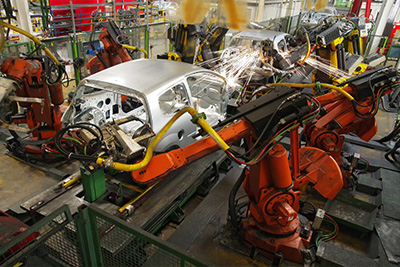

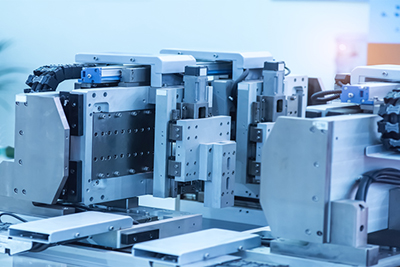

智能手机		汽车

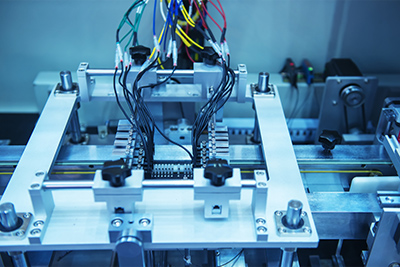

电子电器		医疗

相关产品

导向轴直杆型	带法兰直线轴承单衬标准型	支柱固定夹

代表型号：SFJ6-100	代表型号：LHFC8	代表型号：KDST20

价格说明

1.划线价格为该商品标准销售价或曾经的销售价，并非原价。
2.非划线价格为商品的实时标价，成交价格根据商品促销、数量折扣或优惠券的使用情况存在差异，最终以下订时显示的价格为准。

尺寸图

米思米导向轴支座相关产品使用说明 HOLDERS FOR SHAFT WITH SLIT BRACKET

规格表

型式

Type		孔径 D
STHWR		10

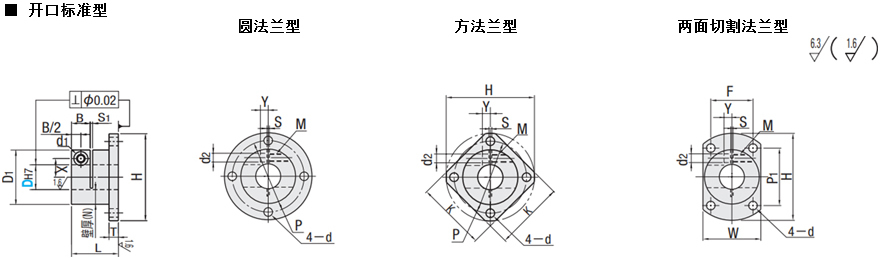

■尺寸规格表支架型开口标准型

型式			D1	H	固定部壁厚(N)	L	T	B	S1	X	P	K	W	P1	F	S	Y	d1	d2	d	M (粗牙螺纹)	附属螺栓 M×长度
Type	DH7		D1	H	固定部壁厚(N)	L	T	B	S1	X	P	K	W	P1	F	S	Y	d1	d2	d	M (粗牙螺纹)	附属螺栓 M×长度
圆法兰型 STHWRB STHWR SSTHWR 方法兰型 STHWSB STHWS SSTHWS 两面切割法兰型 STHWCB STHWC SSTHWC	8	＋0.015 0	25	39	8.5	18	5	10	1.5	7.5	32	30	27	25	20	1.5	3.5	7.5	4.6	3.5	M4	M4×10
	10	＋0.015 0	30	49	10	20	5	10		10	40	38	32	33	23		3	9	5.6	4.5	M5	M5×10
	12	＋0.018 0	32	52	10	22	6	10		11	42	40	34	35	25		4					M5×12
	13		32	52	9.5	24	6	12		11	42	40	34	35	25		4
	15		35	56	10	27	6	12		12	46	44	37	37	27		5			5.5
	16		35	56	9.5	30	6	12		12	46	44	37	37	27		5			5.5
	20	＋0.021 0	40	64	10	32	8	12	2	14	52	50	42	43	30		6			6.6		M5×16
	25		45	69	10	38	8	15		17	57	54	47	46	34		6					M5×16
	30		55	79	12.5	40	10	15		20	67	60	57	50	45		10	12	6.6		M6	M6×20
	35	＋0.025 0	60	94	12.5	48	10	15		23	77	71	66	58	50		12	12	6.6	9	M6	M6×20
	40		70	104	15	55	12	18		26	87	81	76	67	55		13	14	9		M8	M8×26
	50		85	119	17.5	65	12	22		32	102	94	91	82	60		16	18	11		M10	M10×32

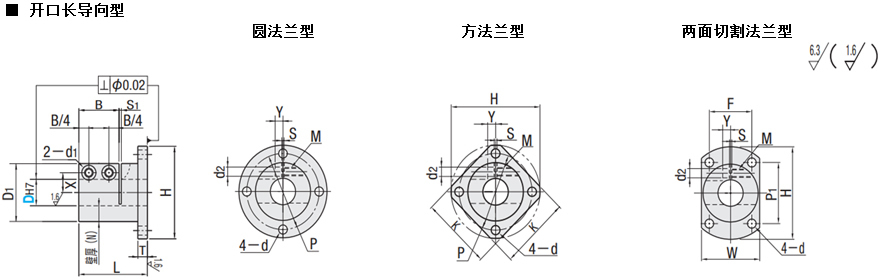

■尺寸规格表支架型开口长导向型

型式					D1	H	固定部壁厚(N)	L	T	B	S1	X	P	K	W	P1	F	S	Y	d1	d2	d	M (粗牙螺纹)	附属螺栓 M×长度
Type			DH7
圆法兰型 STHWRBL STHWRL SSTHWRL	方法兰型 STHWSBL STHWSL SSTHWSL	两面切割法兰型 STHWCBL STHWCL SSTHWCL	12	＋ 0.018 0	32	52	10	33	6	20	1.5	11	42	40	34	35	25	1.5	4	9	5.6	4.5	M5	M5×12
			16		35	56	9.5	45		24		12	46	44	37	37	27		5			5.5
			20	＋ 0.021 0	40	64	10	48	8		2	14	52	50	42	43	30		6			6.6		M5×16
			25		45	69		57		30		17	57	54	47	46	34
			30		55	79	12.5	60	10			20	67	60	57	50	45		10	12	6.6		M6	M6×20
			35	＋ 0.025 0	60	94		72				23	77	71	66	58	50		12			9
			40		70	104	15	82.5	12	36		26	87	81	76	67	55		13	14	9		M8	M8×26
			50		85	119	17.5	97.5		44		32	102	94	91	82	60		16	18	11		M10	M10×32

如对防锈有要求，请优先选择无电解镀镍表面处理或者不锈钢SUS3系材质的产品。

材质规格

Type				材质	表面处理	附件	孔径DH7
型式	圆法兰型	方法兰型	两面切割法兰型	材质	表面处理	附件	孔径DH7
开口标准型	STHWRB	STHWSB	STHWCB	相当于S45C	四氧化三铁保护膜	1个内六角螺栓	8~50
	STHWR	STHWS	STHWC	相当于S45C	无电解镀镍	1个内六角螺栓(SUS)
	SSTHWR	SSTHWS	SSTHWC	SUS304	－	1个内六角螺栓(SUS)
开口长导向型	STHWRBL	STHWSBL	STHWCBL	相当于S45C	四氧化三铁保护膜	2个内六角螺栓
	STHWRL	STHWSL	STHWCL	相当于S45C	无电解镀镍	2个内六角螺栓(SUS)
	SSTHWRL	SSTHWSL	SSTHWCL	SUS304	－	2个内六角螺栓(SUS)

如对防锈有要求，请优先选择无电解镀镍表面处理或者不锈钢SUS3系材质的产品。

概述・特性

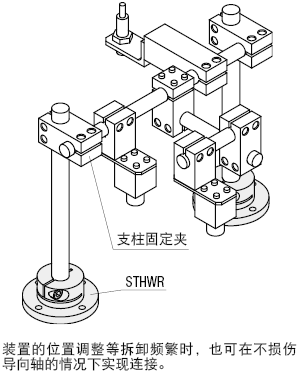

■特长：夹紧导向轴时，可在不损伤导向轴的情况下实现连接。适用于装卸频繁的地方。

使用例

关于此商品的常见问题 (FAQ)

在锁紧导向轴时，锁紧螺丝为何老是滑牙？

导向轴支座由于壁厚的原因，往往有效螺纹只有2~3牙。如扭矩过大或者倾斜紧固，易导致滑牙。

米思米导向轴支座安装面与内孔的垂直度是多少？

安装面与内孔的垂直度为0.02以下。

米思米导向轴支座有哪些表面处理？防锈性能如何？

有发黑处理(四氧化三铁保护膜)和无电解镀镍的表面处理，无电解镀镍的防锈性能较好。

使用导向轴支座紧固导向轴时，如何才能在紧固的同时不损伤导向轴？

可以使用头部为黄铜或者聚氨酯类的锁紧螺丝进行紧固，可降低导向轴损伤。
