导向轴 直杆型
限时特价
当天发货
可按购买数量进行折扣
导向轴 直杆型
型号：
重选
型号：
请确定型号
查看规格
预览
收藏
原价：
单价(未税)：
购买条件：
发货日：
基本信息
规格表
概述/特性
FAQ
产品概述
线性导向轴是一种高精度轴类产品，可与直线轴承和其他线性衬套类产品进行配合使用，不但拥有优异的耐磨损性，同时还能制定多样的追加工方案。
产品特点
特点1： 具有高精度的尺寸公差和形位公差，广泛被用于各种精密设备中。
特点2： 使用了拥有优异耐磨损性的轴承钢（相当于SUJ2）和SUS440C或同等高硬度耐蚀钢进行高频淬火处理，增强耐磨性的同时保持了原有的韧性。
特点3： 可选用多样的追加工方案，以满足不同的使用环境。
特点4： 通常与直线轴承产品进行配合使用，具有优异的线性导向功能，相较于一般的轴和衬套结构，即使是高速往复运动，也不会有很大的磨损。
特点5： 可选用镀硬铬的表面处理，不但有优秀的防锈性能，镀层硬度也达到了HV750，在与高硬度工件配合的情况下，不会被轻易磨损。
特点2： 使用了拥有优异耐磨损性的轴承钢（相当于SUJ2）和SUS440C或同等高硬度耐蚀钢进行高频淬火处理，增强耐磨性的同时保持了原有的韧性。
特点3： 可选用多样的追加工方案，以满足不同的使用环境。
特点4： 通常与直线轴承产品进行配合使用，具有优异的线性导向功能，相较于一般的轴和衬套结构，即使是高速往复运动，也不会有很大的磨损。
特点5： 可选用镀硬铬的表面处理，不但有优秀的防锈性能，镀层硬度也达到了HV750，在与高硬度工件配合的情况下，不会被轻易磨损。
尺寸图
规格概述
| Type |  材质 |  硬度 |  表面处理 | D（mm） | L（mm） | ||
| D公差g6 | D公差h5 | D公差f8 | |||||
| SFJ | SFU | - | 相当于SUJ2 | 高频淬火 有效硬化层深度>>参照(PDF) 相当于SUJ2 58HRC～ SUS440C或同等高硬度耐蚀钢 56HRC～ | - | 3～50 | 10～1500 |
| SSFJ | SSFU | - | SUS440C或同等高硬度耐蚀钢 | ||||
| PSFJ | PSFU | - | 相当于SUJ2 | 镀硬铬 镀层硬度HV750～ 镀层厚度3μ以上 | |||
| PSSFJ | PSSFU | - | SUS440C或同等高硬度耐蚀钢 | ||||
| RSFJ | - | - | 相当于SUJ2 | 低温镀黑铬 | |||
| - | - | PSFG | 相当于S45C | - | 镀硬铬 镀层硬度HV750～ 镀层厚度10μ以上 | ||
| - | - | PSSFG | 相当于SUS304 | ||||
如对防锈有要求，请优先选择有镀硬铬表面处理的产品。防锈方法请点击
此处如对耐磨性能有要求，请选择高频淬火的产品。使用方法
| 使用范例 | 中精度 | 高精度 | 管型(配线用) | 无油衬套用 |
| 经济型h8 | g6标准型/g6精密型 | g6 | f8 | |
 |  |  |  | |
| 推荐用途 | 中精度用途 -轻载 －在垂直方向上使用且适合轻载 －滑动距离-频率-速度较小 －低价设计 | 高精度用途(外径-直线度-圆度) 重载-高耐久用途 －在水平方向上使用且适合重载 －滑动距离-频率-速度较大 | 高精度用途(外径-直线度-圆度) －适合需要将配线隐藏在管内的场合。 | 与无油衬套组合使用 －适合面接触的滑动，可获得充分的间隙。 |
.jpg)
使用案例
标准直线运动机构
示例图
示例图
标准直线运动机构的功能
①2根导向轴并排使用，有效防止了工件旋转
②提高了直线运动的精度及耐负载能力。
③通过导向轴和直线轴承的配合可实现高速往复运动。
④运行阻力较小，对应工件的损耗较低。
①2根导向轴并排使用，有效防止了工件旋转
②提高了直线运动的精度及耐负载能力。
③通过导向轴和直线轴承的配合可实现高速往复运动。
④运行阻力较小，对应工件的损耗较低。
注意事项
 | ①表面硬度确认 淬火型导向轴根据不同外径尺寸和公差，硬化层深度的标准会有所不同。 具体参考下表：
| |||||||||||||||||||||||||||||
 | ②加工部硬度降低 在母材淬火后进行加工，可能因退火使硬度降低的部分为： -所有外螺纹 -所有台阶 -内螺纹：M≥D/2时、内螺纹双孔型、SUS440C的镀硬铬产品 -扳手槽追加加工(SC-WSC-SX) -平面追加加工(FC-WFC) -V型槽追加加工(VC-WVC) -全长硬化型除外。 | |||||||||||||||||||||||||||||
仅D部阴影部分为镀硬铬部分。
| ③表面处理的镀层 在母材的表面处理后进行加工，不对如下部位进行电镀处理： -凹槽部分 -外螺纹部 -内螺纹部 -扳手槽、 V形槽、平面、切断面 -管型导向轴内部不进行镀硬铬有可能会生锈。 | |||||||||||||||||||||||||||||
相关文件
应用行业
| 医疗 | 半导体 | 电子电器 | ||
 |  |  | ||
| 智能手机 | 食品 | 汽车 | ||
 |  |  |
相关产品

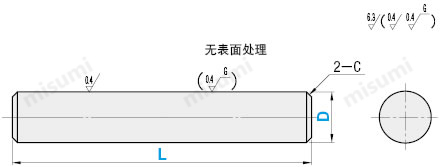

尺寸图
规格表
| 型式 |  L指定单位1mm | C | |||||
 Type |  D | D公差g6/D公差h5 | D公差f8 | D公差g6/D公差h5 | D公差f8 | ||
| (D公差g6) SFJ SSFJ PSFJ PSSFJ RSFJ (D≤30, L≤500) | (D公差h5) SFU SSFU PSFU PSSFU | (D公差f8) PSFG PSSFG | 3 | 10～ 400 | - | 0.2以下 | - |
| 4 | 10～ 400 | ||||||
| 5 | 10～ 400 | ||||||
| 6 | 20～ 800 | 20～ 600 | 0.5以下 | 0.5以下 | |||
| 8 | 20～ 1000 | 20～ 800 | |||||
| 10 | 20～ 1000 | 20～ 800 | |||||
| 12 | 20～1200 | 20～ 1000 | |||||
| 13 | 25～1200 | 25～1000 | |||||
| 15 | 25～1200 | 25～1000 | |||||
| 16 | 30～1200 | 30～1200 | |||||
| 18 | 30～1200 | 30～1200 | |||||
| 20 | 30～1200 | 30～1200 | 1.0以下 | 1.0以下 | |||
| 25 | 35～1200 | 35～1200 | |||||
| 30 | 35～1500 | 35～1500 | |||||
| 35 | 35～1500 | 35～1500 | |||||
| 40 | 50～1500 | 50～1500 | |||||
| 50 | 65～1500 | 65～1500 | |||||
D公差为f8时，没有D值为3、4、5的规格。材质规格
| Type | 材质 | 硬度 | 表面处理 | ||
| D公差g6 | D公差h5 | D公差f8 | |||
| SFJ | SFU | - | 相当于SUJ2 | 高频淬火 有效硬化层深度>>参照(PDF) 相当于SUJ2 58HRC～ SUS440C或同等高硬度耐蚀钢 56HRC～ | - |
| SSFJ | SSFU | - | SUS440C或同等高硬度耐蚀钢 | ||
| PSFJ | PSFU | - | 相当于SUJ2 | 镀硬铬 镀层硬度HV750～ 镀层厚度3μ以上 | |
| PSSFJ | PSSFU | - | SUS440C或同等高硬度耐蚀钢 | ||
| RSFJ | - | - | 相当于SUJ2 | 低温镀黑铬 | |
| - | - | PSFG | 相当于S45C | - | 镀硬铬 镀层硬度HV750～ 镀层厚度10μ以上 |
| - | - | PSSFG | 相当于SUS304 | ||

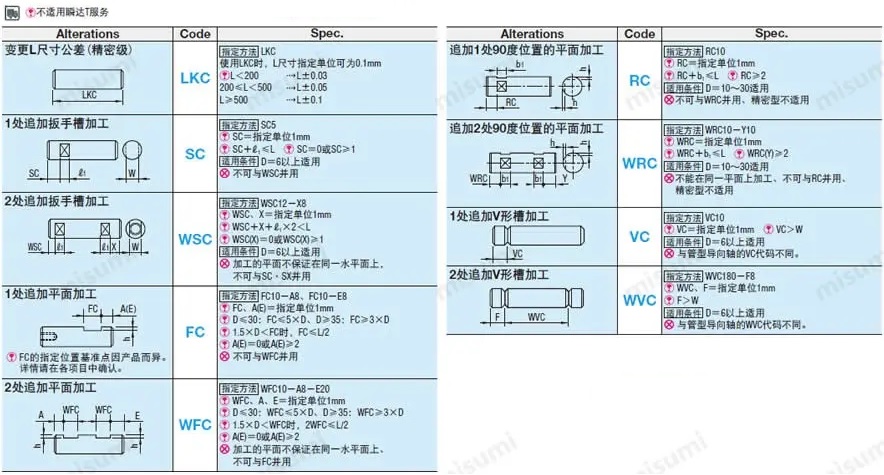

追加工
不适用瞬达T服务| Alterations | Code | Spec. |
变更L尺寸公差（精密级） | LKC | 指定方法 LKC 使用LKC时，L尺寸指定单位可为0.1mm L＜200 →L±0.03200≤L＜500 →L±0.05 L≥500 →L±0.1 |
1处追加扳手槽加工 | SC | 指定方法 SC5SC=指定单位1mmSC+ℓ1≤LSC=0或SC≥1 适用条件 D=6以上适用  不可与WSC并用 |
2处追加扳手槽加工 | WSC | 指定方法 WSC12-X8WSC、X=指定单位1mmWSC+X+ℓ1×2＜LWSC(X)=0或WSC(X)≥1 适用条件 D=6以上适用 加工的平面不保证在同一水平面上，不可与SC·SX并用 |
1处追加平面加工 FC的指定位置基准点因产品而异。详情请在各项目中确认。 | FC | 指定方法 FC10-A8、FC10-E8FC、A(E)=指定单位1mmD≤30：FC≤5×D、D≥35：FC≥3×D1.5×D＜FC时，FC≤L/2A(E)=0或A(E)≥2不可与WFC并用 |
2处追加平面加工 | WFC | 指定方法 WFC10-A8-E20WFC、A、E=指定单位1mmD≤30：WFC≤5×D、D≥35：WFC≥3×D1.5×D<WFC时,2WFC≤L/2A(E)=0或A(E)≥2加工的平面不保证在同一水平面上，不可与FC并用 |
| Alterations | Code | Spec. |
追加1处90度位置的平面加工 | RC | 指定方法 RC10RC=指定单位1mmRC+b1≤LRC≥2 适用条件 D=10~30适用 不可与WRC并用、精密型不适用 |
追加2处90度位置的平面加工 | WRC | 指定方法 WRC10-Y10WRC=指定单位1mmWRC+b1≤LWRC(Y)≥2 适用条件 D=10~30适用 不能在同一平面上加工、不可与RC并用、精密型不适用 |
1处追加V形槽加工 | VC | 指定方法 VC10VC=指定单位1mmVC＞W 适用条件 D=6以上适用 与管型导向轴的VC代码不同。 |
2处追加V形槽加工 | WVC | 指定方法 WVC180-F8WVC、F=指定单位1mmF＞W 适用条件 D=6以上适用 与管型导向轴的WVC代码不同。 |
精度基准
■圆度、直线度、L尺寸精度
■D部的圆度
| 尺寸(大于) | 尺寸(至) | 轴公差h8(经济型) | 轴公差g6 | 轴公差f8 |
| 2 | 5 | - | 0.004 | - |
| 5 | 10 | 0.012 | 0.004 | 0.011 |
| 10 | 13 | 0.012 | 0.004 | 0.014 |
| 13 | 18 | 0.016 | 0.005 | 0.014 |
| 18 | 20 | 0.016 | 0.005 | 0.017 |
| 20 | 40 | 0.020 | 0.006 | 0.020 |
| 40 | 50 | - | 0.007 | - |
■D公差
| D公差 | |||
| D | g6 | h5 | f8 |
| 3 | -0.002 -0.008 | 0 -0.004 | - |
| 4 | -0.004 -0.012 | 0 -0.005 | |
| 5 | |||
| 6 | -0.01 -0.028 | ||
| 8 | -0.005 -0.014 | 0 -0.006 | -0.013 -0.035 |
| 10 | |||
| 12 | -0.006 -0.017 | 0 -0.008 | -0.016 -0.043 |
| 13 | |||
| 15 | |||
| 16 | |||
| 18 | |||
| 20 | -0.007 -0.02 | 0 -0.009 | -0.02 -0.053 |
| 25 | |||
| 30 | |||
| 35 | -0.009 -0.025 | 0 -0.011 | -0.025 -0.064 |
| 40 | |||
| 50 | |||
■直线度测量方法
■直线度
| 轴径 | 全长 | 轴公差h8(经济型) | 轴公差g6 | 轴公差f8 |
| 3、4 | ≤100 | - | （L/100）×0.05以下 | - |
| ＞100 | ||||
| 5 | ≤100 | （L/100）×0.03以下 | ||
| ＞100 | ||||
| 6～50 | ≤100 | 0.025以下 | 0.01以下 | 0.025以下 |
| ＞100 | （L/100）×0.025以下 | （L/100）×0.01以下 | （L/100）×0.025以下 |

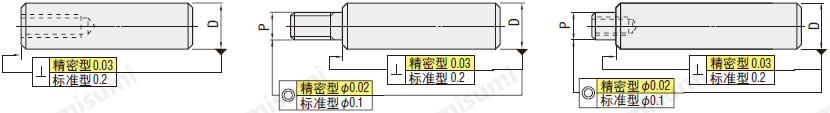

■同轴度、垂直度
■L尺寸（Y尺寸）的公差
| 尺寸(大于) | 尺寸(至) | 轴公差h8(经济型) | 轴公差g6 | 轴公差f8 |
| 2 | 6 | ±0.1 | ||
| 6 | 30 | ±0.2 | ||
| 30 | 120 | ±0.3 | ||
| 120 | 400 | ±0.5 | ||
| 400 | 1000 | ±0.8 | ||
| 1000 | 1500 | ±1.2 | ||
使用例
关于此商品的常见问题 (FAQ)
不锈钢材料的导向轴产品为什么生锈了？
导向轴使用的不锈钢材料为SUS440C或同等高硬度耐蚀钢，通过淬火能具备良好的耐磨性，但本身材质的耐腐蚀性较弱，因此，如对于防锈有较高的要求，请选择镀硬铬的表面处理产品。
目录上刊载标识高硬度的导向轴产品，为什么在端面中心上测出来的硬度却很低？

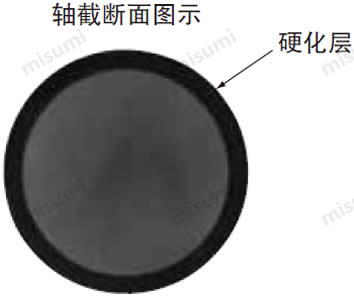

导向轴使用的是高频淬火的热处理方式，因此在导向轴的外圆轴面会形成一定的硬化层深度，为了保证产品的韧性，导向轴的中心位置依旧会保留材料原有的硬度。
导向轴与直线轴承配合有什么优点？
导向轴通过和直线轴承的之间的滚动摩擦配合，在实现高精度线性运动的情况下，不会对工件造成过大的摩擦阻力，适用于长时间连续运行的工况。
如需要长度是100.5mm的轴类产品，怎么选择型号吗？
可使用LKC的追加工，可将全长尺寸以0.1mm单位进行制定。
有镀硬铬的导向轴产品为什么端面会生锈？
导向轴在原材料制作时进行表面处理，后进行截断加工，不会再次进行表面处理，截断面上是没有硬铬镀层的，因此会导致端面生锈。
导向轴和直线轴承配合使用时，部分配合的比较紧密，但有些间隙比较大，是否影响使用？
导向轴和直线轴承是通过循环钢珠结构进行点接触滚动配合的，由于是点接触且非过盈配合，轴与轴承间有间隙是正常的现象，并不会影响使用，这种结构的使用，大大降低的摩擦阻力，同时提高了工件的使用寿命。
希望了解导向轴的直线度的检测方法以及规格精度。
用V形块支撑导向轴的两端，在任意点使轴转动1圈，并测量千分表的振幅。振幅测量值的1/2即为直线度。直线度会根据外径和长度的不同有所区别。
导向轴的垂直度精度是多少？
导向轴标准型的垂直度为0.2，精密型的垂直度为0.03。
