气管接头-直型螺纹气管接头
限时特价
当天发货
可按购买数量进行折扣
气管接头-直型螺纹气管接头
型号：
重选
型号：
请确定型号
查看规格
预览
收藏
原价：
单价(未税)：
购买条件：
发货日：
基本信息
规格表
FAQ

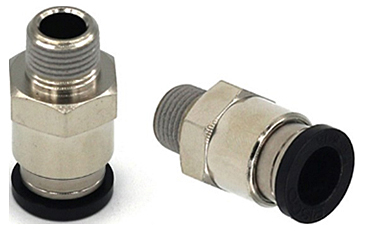

产品概述
直型螺纹气管接头具有结构先进、性能良好、使用方便、不用焊接、不必将配管扩口等一系列优点，因此，直型螺纹气管接头已广泛应用于各类机械的液压、气动系统中。
接头一般分两种：塑料接头和金属接头，塑料接头的生产成本低，制作工艺简单。
金属接头因制作工艺复杂，使用材料要求高，所以成本比塑料接头贵。
但金属接头具有耐压，耐高温等特点，因此，金属气管接头是一些高要求环境使用的首选。
接头一般分两种：塑料接头和金属接头，塑料接头的生产成本低，制作工艺简单。
金属接头因制作工艺复杂，使用材料要求高，所以成本比塑料接头贵。
但金属接头具有耐压，耐高温等特点，因此，金属气管接头是一些高要求环境使用的首选。
产品特点
•产品设计紧凑，轻巧。产品插拔简便顺畅，螺纹涂胶，密封性能好。
•流通量大，流量损耗小。
•可多次插拔耐久性高。
•高品质、高性能，通用性强。
•与对应的汇流排、气管结合使用，可满足集中配管、气路区分需求

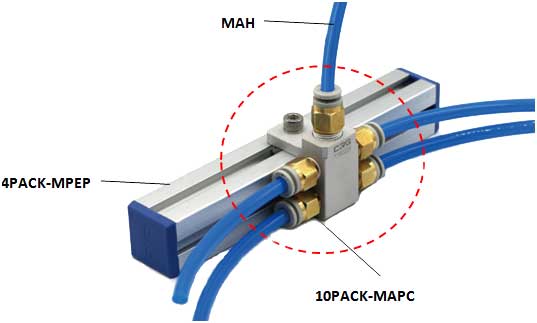

MAH
4PACK-MPEP
10PACK-MAPC
•流通量大，流量损耗小。
•可多次插拔耐久性高。
•高品质、高性能，通用性强。
•与对应的汇流排、气管结合使用，可满足集中配管、气路区分需求
MAH
4PACK-MPEP
10PACK-MAPC
规格概述
| 型号 | A | B | C | D | E | H | R | |
| Type | No. | |||||||
| 10PACK－MAPC | 1 | 8 | 21 | 14.9 | 4 | 10 | 17 | R1/8 |
| 2 | 3 | 22.1 | 17 | 6 | 12 | 19.1 | M5×0.8 | |
| 3 | 8 | 22.6 | 17 | 6 | 12 | 18.6 | R1/8 | |
（使用流体为水时，务必将压力控制在最高压力以内。）
【基本信息】
| 接头种类 | 螺纹安装 方向 | 使用流体 | 本体材质 | 最高使用压力 | 技术规格 |
| 直型螺纹接头 | 直通型 | 水、气体 | 黄铜、POM | 1Mpa | 水温0~60度间使用 |
使用方法
直型螺纹气管接头的操作方法简便，使用时选用对应的气管和螺丝连接即可。

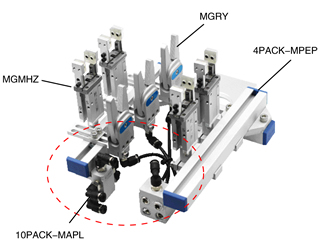

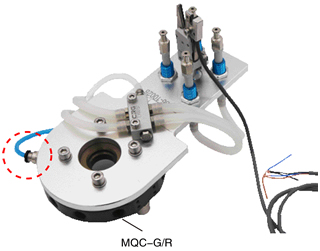

使用案例
注意事项
•黄铜部分与树脂部分为一体式，不可分离。
•使用温度60℃以下。
•最高使用压力1Mpa。
•当使用流体用水时，如果不满足所有规格所记载的条件，请不要使用，否则会对管接头造成损伤，软管脱落而泄漏。
•为避免泄露，需与对应尺寸的配管配合使用。
•配管选择请参照：
//www.misumi.com.cn/vona2/detail/110200252110/
•汇流排选择请参照：
//www.misumi.com.cn/vona2/detail/110200249830/
•使用温度60℃以下。
•最高使用压力1Mpa。
•当使用流体用水时，如果不满足所有规格所记载的条件，请不要使用，否则会对管接头造成损伤，软管脱落而泄漏。
•为避免泄露，需与对应尺寸的配管配合使用。
•配管选择请参照：
//www.misumi.com.cn/vona2/detail/110200252110/
•汇流排选择请参照：
//www.misumi.com.cn/vona2/detail/110200249830/
相关产品
气管接头-L型螺纹气管接头
技术规格：T（温度）－（0～60度），最大压力1.0MPa(20度，85%RH） 材质 |
| 树脂本体，POM，黄铜金属 |
| 型号 | A | B | C | D | E | H | L | P | R | |
| Type | No. | |||||||||
| 10PACK－MAPL | 1 | 3 | 20.3 | 14.9 | 4 | 18 | 10 | 22.3 | 10 | M5×0.8 |
| 2 | 3 | 22 | 16.8 | 6 | 19.8 | 12 | 25.3 | 12.5 | M5×0.8 | |
| 3 | 8 | 25 | 16.8 | 6 | 19.8 | 12 | 27.3 | 12.5 | R1/8 | |
有多种形状气管接头选择，满足复杂线路设计需求。
•气管接头-L型螺纹气管接头选择请参照：这里
•气管接头-L型螺纹气管接头选择请参照：这里
客户之声
1.会坚持向米思米购买，品质有保证。
尺寸图
直型螺纹气管接头详细寸法图如下：
技术规格：T(温度)-(0~60度)，最大压力1.0MPa(20度，65%RH)| 材质 |
| 树脂本体，POM，黄铜金属 |
关于此商品的常见问题 (FAQ)
我可以用几MPa接头？接头接管的时候，需要注意什么？
正常为1Mpa。
基本上，建议使用本公司的管子。
另外，在连接前请确认管端面是否裁切平整，管子是否有污渍或异物附着或损伤。
基本上，建议使用本公司的管子。
另外，在连接前请确认管端面是否裁切平整，管子是否有污渍或异物附着或损伤。
接头的螺丝部分需要缠上胶带吗？
大部分的接头，螺丝部分有被称作「selock」的密封剂涂层，顾客没有卷密封带的必要。
但一部分的商品因为没有进行封锁加工，需要根据使用用途卷适合的胶带，或涂抹密封涂层。
但一部分的商品因为没有进行封锁加工，需要根据使用用途卷适合的胶带，或涂抹密封涂层。
目前有哪些气管接头销售？
目前有直型气管接头，Y型气管接头，T型气管接头，L型气管接头等多形状、多规格产品销售，可满足不同客户的不同线路设计场景的需求。具体可通过商品详情页或与公司技术窗口联系。
