手动快速交换夹具-夹具侧

手动快速交换模块，是注塑机切换生产模具时，可快速更换取出产品所需机械手末端夹具（EOAT），并可集成夹具端带感应零件的信号及各零件气路的夹具零件。
同机台生产模具切换时，同时需切换机械手端会遇到的问题点：
1）机械手夹具更换后，由于定位精度不高需要重新调试夹具，生产前准备周期过长
2）所有的气管及带传感器的夹具零件全部要重新接连，耗时耗力

1、高精度：垂直定位精度±0.1mm
2、更安全：配置安全锁，防止脱落
3、与信号集成模块联动，可实现多传感器信号集中传输，提高接线效率

夹具侧型号		配套机械手侧型号		组合重量(g)		组合垂直承载重量(kg)

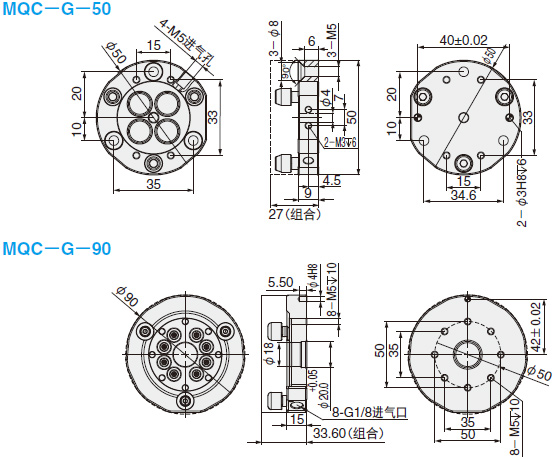

MQC-G-50		MQC-R-50		65		5
MQC-G-90		MQC-R-90		227		15

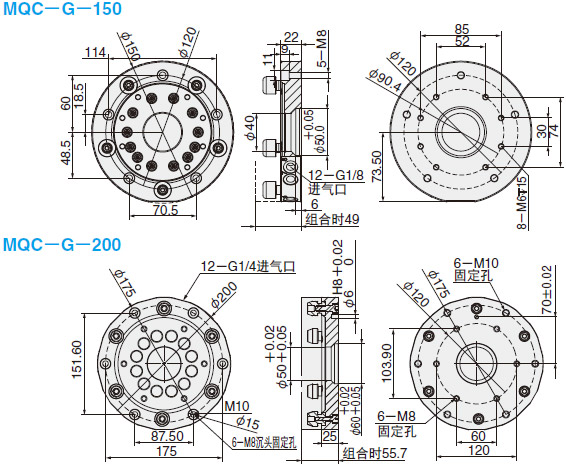

MQC-G-150		MQC-R-150		900		35
MQC-G-200		MQC-R-200		1890		75

● MQC-R系列与MQC-G系列型号配套使用
● 垂直负载重量包括MQC-R系列与MQC-G系列组合后重量

※机械手侧快换的安全锁可安装输出开关（D-M9B需另行购买）。

● 与夹具侧配套的机械手侧快换、固定板及信号集成模块的型号如下：

手动快速交换夹具-夹具侧		快换信号模块		信号线接头
MQC-R		MQCSM-9G MQCSM-9R		MQCSV-9G MQCSV-9R
