产品概述
手动快速交换模块,是注塑机切换生产模具时,可快速更换取出产品所需机械手末端夹具(EOAT),并可集成夹具端带感应零件的信号及各零件气路的夹具零件。
同机台生产模具切换时,同时需切换机械手端会遇到的问题点:
1)机械手夹具更换后,由于定位精度不高需要重新调试夹具,生产前准备周期过长
2)所有的气管及带传感器的夹具零件全部要重新接连,耗时耗力

组装分解示意图快换夹具组合示意图1夹具侧夹具示意图机械手侧夹具示意图
组合状态夹具侧机械手侧
产品特点
● 两次锁紧,即可确保快换两侧锁紧,又可快速更换夹具,定位精度高,无需反复调试位置,提高效率
组合锁紧示意图

● 多气管对接口,满足多组气路的两侧连接,满足多气路的连接及管路区分
MQC-R-50MQC-R-90MQC-R-150/200
气管对接口示意图1气管对接口示意图2气管对接口示意图3
4组对接口8组对接口12组对接口


● 与信号集成模块联动,可实现多传感器信号集中传输,提高接线效率
信号集成组装示意图

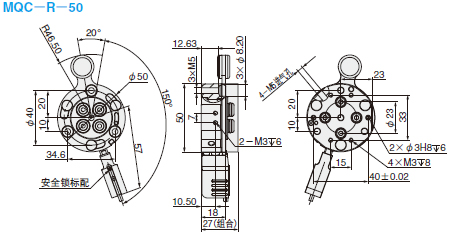

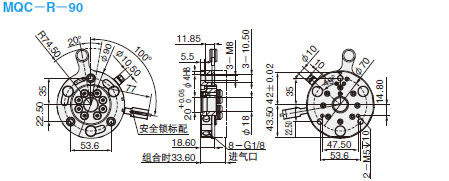

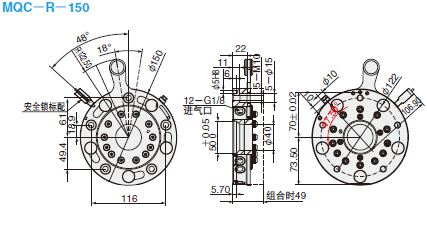

尺寸图
机械手侧示意图1机械手侧示意图3

机械手侧示意图2机械手侧示意图4
规格概述

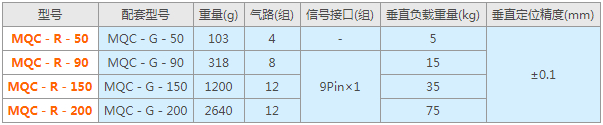

尺寸规格表1
● MQC-R系列与MQC-G系列型号配套使用
● 垂直负载重量包括MQC-R系列与MQC-G系列组合后重量
快换夹具组合示意图2
使用方法

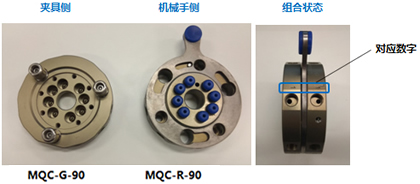

● 两侧夹具均有对应的相同数字,对齐位置后两侧可以组合
使用说明示意图1

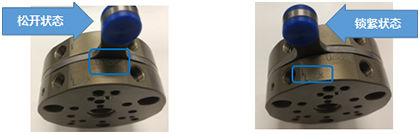

● 推动锁扣后,圆形快换将处于锁紧状态
使用说明示意图2
● 机械手侧夹具有3个螺丝过孔,可作为固定孔,固定在机械手上
使用说明示意图
相关产品
● 与机械手侧配套的夹具侧快换、固定板及信号集成模块的型号如下:
快换夹具侧示意图图
手动快速交换夹具-夹具侧
MQC-G
快换信号模块示意图
快换信号模块
MQCSM-9G
MQCSM-9R
信号线接头示意图
信号线接头
MQCSV-9G
MQCSV-9R
使用案例
组装示意图1组装示意图1
关于此商品的常见问题 (FAQ)
手动快速交换夹具的垂直负载重量包含夹具的重量吗?
垂直负载重量是包含机械手侧及夹具侧的夹具本身重量在内。
夹具的定位精度0.1是否能满足在嵌件模具的嵌件放?
需要确认客户嵌件及墨迹的间隙公差,要求才能判断是否满足要求。
