产品概述
气动剪刀本体是气动剪刀刀头的固定及驱动零件,可通过压缩空气的接入完成剪刀刀头剪切的动作过程,可搭配各类结构的气动剪刀刀头,满足不同产品剪切需求,从而实现重复动作自动化、成形生产效率化、工序工位省人化的多方面优化。
剪刀剪切示意图
产品特点
① 气动剪刀剪切浇口表面平整,同一处浇口无需多次修剪,提高加工效率,减少生产成本。
② 可对卷材类的塑料线进行剪切,如尼龙线、涤纶线等,应用较广泛
③ 多剪刀并列间距小,排列紧凑,可同时剪切多穴模具的产品浇口
浇口剪切示意图卷线材剪切示意图多气动剪刀本体排列图
浇口的剪切塑线的剪切多腔的剪切
尺寸图

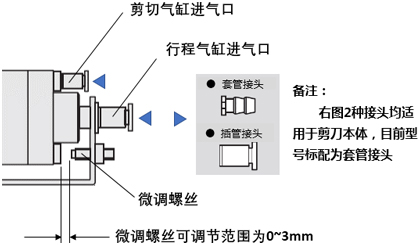

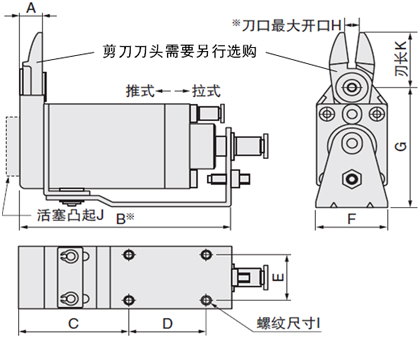

三视图进气口及限位螺丝说明图
表格
规格概述

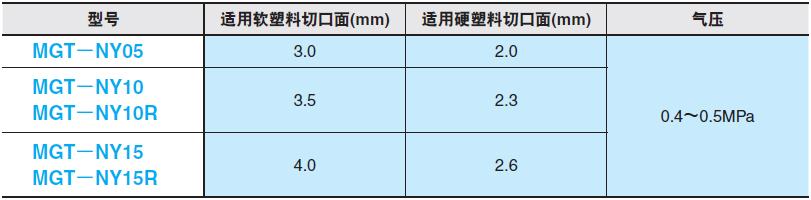

●剪切力参数表
表格
●软质材料:PC,PE,PS,PVC,PMMA,AS,聚氨酯等
●硬质材料:PPS,PA,PBT,LCP,ABS,POM,PC,玻璃树脂等
使用方法
■ 拉剪刀与推式剪刀本体的说明:
● 拉式剪刀本体适用正刀,剪刀刀口向内侧

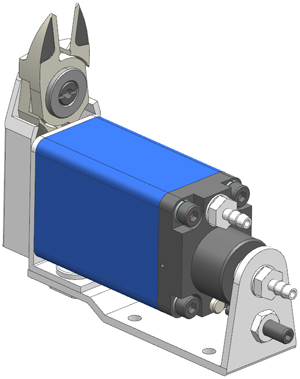

正刀本体示意图正刀本体动作示意图
● 推式剪刀本体适用逆刀,剪刀刀口向外侧

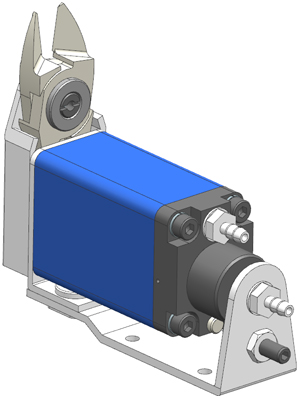

逆刀本体示意图逆刀本体动作示意图

卧式剪刀本体可配套适用剪刀刀头如下:
卧式剪刀本体型号适用剪刀本体卧式剪刀本体型号
MGT-NY05MNY05AJ正刀
MGT-NY10MNY10AJ   MNY10AJL正刀
MGT-NY10RMNY10RAJ逆刀
MGT-NY15MNY15AJ   MNY15AJL正刀
MGT-NY15RMNY15RAJ逆刀
正刀本体示意图逆刀本体示意图
● 剪刀本体可安装在自动设备或治具上。
● 刀刃需另购,详见 。
● 表面处理为阳极染色,图片与实物可能会有颜色差异。
相关产品
卧式剪刀示意图
剪刀刀刃
MNY□□AJ
MNY□□AJL
MNY□□RAJ
剪刀固定块1示意图
剪刀固定块
MSCEB-1015
剪刀固定块2示意图
剪刀固定块
MSCEC-05
使用案例

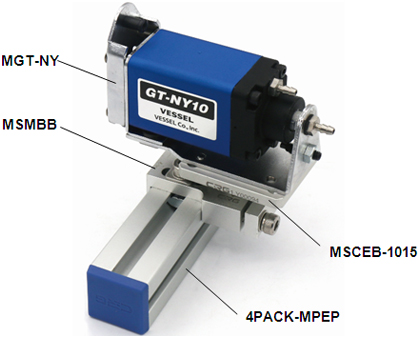

剪刀组装范例1示意图

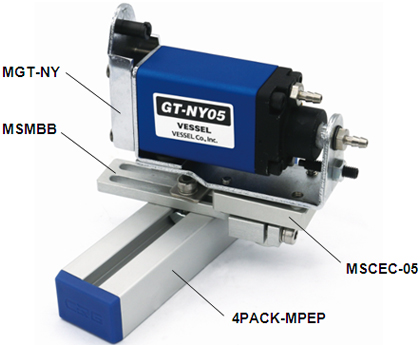

剪刀组装范例2示意图
关于此商品的常见问题 (FAQ)
是否可以剪切金属材料?
目录上的剪刀型号只能对应塑胶材料剪切。
配套的剪刀刀头如何选型?
剪刀本体的型号表格表内有适用的气动剪刀刀头型号。
气动剪刀的使用寿命一般是多少?
由于剪切的材料、使用环境及使用频率的同步,很难判定剪刀的使用寿命或者次数。
