矩形螺旋弹簧 -超大压缩量型 -SWY-

型号：

重选

型号：

请确定型号

查看规格

预览

原价：

单价(未税)：

购买条件：

发货日：

基本信息

规格表

FAQ

产品概述

矩形螺旋弹簧是接受轴向压力的螺旋弹簧，通过压缩形变储能，从而提供缓冲回弹力。

米思米现有销售米思米自有品牌的SW*系列弹簧（品质优秀），X-SW*系列弹簧（更具性价比），以及东京发条品牌的T*系列弹簧，可供客户选择。

该系列弹簧最高可耐温度200℃，但在超过80℃的条件下使用时，弹簧性能将会大幅度地下降，或过早折损，或喷漆脱色，或生锈等。
高温情况下的最大压缩量等使用建议，请参考“规格表”标签页的底部说明。

产品特点

1. 广泛应用于模具制造加工行业，同时在其他行业也有所使用。
2. 米思米矩形螺旋弹簧使用油冷回火弹簧钢，提供稳定的负载，耐久的寿命。
3. 为了便于识别及防止生锈，米思米的矩形螺旋弹簧进行了喷漆。
4. 符合升级后的RoHS2.0 十项物质环保标准。 ROHS图标

规格概述

外径尺寸：Φ11~42mm

全长尺寸：20~300mm

压缩率及建议使用次数建议：
高压缩量 70%，建议使用次数30万次；
低压缩量 65%，建议使用次数100万次；

使用方法

1.弹簧使用时需要配套使用导向,在没有弹簧导向的条件下使用时，弹簧会发生纵弯曲和横弯曲等，弯曲的内侧会产生局部的高应力，使用导销，外径导承等弹簧导承。*一般来说，通过内径侧导承将导销自上而下贯通后使用最为理想。

2.有关弹簧的内径与导销
建议导销杆径设定为比弹簧内径小1.0mm左右。如果与导销之间的间隙较小，导销就会使弹簧内径产生磨损，并以磨损部为起点，导致最终折损。另外，如果弹簧内径与导销之间的间隙过大，则会导致纵弯曲。（正确方式如图-1）

3.有关弹簧的外径与沉头孔
建议沉头孔径设定比弹簧外径大1.5mm左右。如果与沉头孔之间的间隙较小时，会因弹簧压缩后外径侧膨胀，而导致弹簧外径与沉头孔摩擦造成截面变形，应力集中而导致最终折损。（正确方式如图-1）

4.务必保证在最大压缩量范围内使用弹簧，不能超行程使用。（如图-2）

5.弹簧使用预压后方可使用。

6.弹簧使用环境注意清洁，避免异物，废料的混入，夹杂。（如图-3）

7.注意确认弹簧安装面的平行度，安装面平行度较差，会导致弹簧的横弯曲，弯曲的内侧应力局部高应力，导致最终折损。（如图-4）

8.弹簧串联，内外相套，横向使用，均会导致弹簧耐久性降低以及折损。（如图-567）

矩形螺旋弹簧使用方法

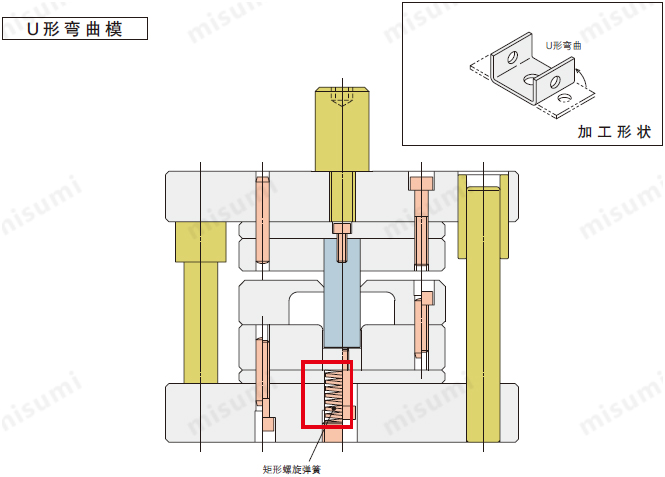

使用案例

相关产品


弹簧导销	弹簧保持器	弹簧组件用法兰	矩形螺旋弹簧用垫圈
可与SMY弹簧配套使用，保证弹簧压缩过程中的垂直。	可与弹簧配套使用，保证弹簧压缩过程中的垂直。	弹簧安装用	弹簧安装用

价格说明

1.划线价格为该商品标准销售价或曾经的销售价，并非原价。
2.非划线价格为商品的实时标价，成交价格根据商品促销、数量折扣或优惠券的使用情况存在差异，最终以下订时显示的价格为准。

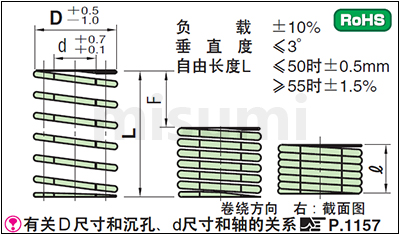

尺寸图

外径公差：D -1.0~+0.5mm

内径公差：d +0.1~+0.7mm

负载公差：± 10%

垂直度：3°以下

自由长度公差: 50以下时，± 0.5mm
55以上时，± 1.5%

卷绕方向：右绕

规格表

D	d	L	弹簧常数	压紧长度	F＝L×65%		型号
			N/mm{kgf/mm}	ℓmin.	Fmm	负载	Type D－L
			N/mm{kgf/mm}	ℓmin.	Fmm	N{kgf}	Type D－L
11	7	20	2.26{0.231}	5	13	29.4 {3.0}	SWY11 －	20
		25	1.81{0.185}	6.3	16.3			25
		30	1.51{0.154}	7.5	19.5			30
		35	1.29{0.132}	8.8	22.8			35
		40	1.13{0.115}	10	26			40
		45	1.01{0.103}	11.3	29.3			45
		50	0.91{0.092}	12.5	32.5			50
		55	0.82{0.084}	13.8	35.8			55
		60	0.75{0.077}	15	39			60
		65	0.70{0.071}	16.3	42.3			65
		70	0.65{0.066}	17.5	45.5			70
		75	0.60{0.062}	18.8	48.8			75
		80	0.57{0.058}	20	52			80
		90	0.50{0.051}	22.5	58.5			90
		100	0.45{0.046}	25	65			100
12.5	8.5	20	3.08{0.314}	5	13	40.2 {4.1}	SWY12.5－	20
		25	2.46{0.251}	6.25	16.3			25
		30	2.06{0.21}	7.5	19.5			30
		35	1.76{0.18}	8.75	22.8			35
		40	1.54{0.157}	10	26			40
		45	1.37{0.14}	11.25	29.3			45
		50	1.23{0.126}	12.5	32.5			50
		55	1.12{0.114}	13.75	35.8			55
		60	1.03{0.105}	15	39			60
		65	0.95{0.097}	16.25	42.3			65
		70	0.88{0.09}	17.5	45.5			70
		75	0.82{0.084}	18.75	48.8			75
		80	0.77{0.079}	20	52			80
		90	0.69{0.07}	22.5	58.5			90
		100	0.62{0.063}	25	65			100
		110	0.56{0.057}	27.5	71.5			110
		120	0.51{0.052}	30	78			120
		125	0.49{0.05}	31.25	81.3			125
16.5	10.5	20	7.02{0.72}	5.0	13	91.2 {9.3}	SWY16.5－	20
		25	5.60{0.57}	6.25	16.3			25
		30	4.70{0.48}	7.5	19.5			30
		35	4.02{0.41}	8.75	22.8			35
		40	3.53{0.36}	10	26			40
		45	3.14{0.32}	11.25	29.3			45
		50	2.84{0.29}	12.5	32.5			50
		55	2.55{0.26}	13.75	35.8			55
		60	2.35{0.24}	15	39			60
		65	2.16{0.22}	16.25	42.3			65
		70	1.96{0.20}	17.5	45.5			70
		75	1.86{0.19}	18.75	48.8			75
		80	1.76{0.18}	20	52			80
		90	1.57{0.16}	22.5	58.5			90
		100	1.37{0.14}	25	65			100
		110	1.27{0.13}	27.5	71.5			110
		120	1.17{0.119}	30	78			120
		125	1.08{0.11}	31.25	81.3			125
		150	0.93{0.095}	37.5	97.5			150

D	d	L	弹簧常数	压紧长度	F＝L×65%		型号
			N/mm{kgf/mm}	ℓmin.	Fmm	负载	Type D－L
			N/mm{kgf/mm}	ℓmin.	Fmm	N{kgf}	Type D－L
20.5	13.5	30	5.59{0.57}	7.5	19.5	109.3 {11.1}	SWY20.5－	30
		35	4.80{0.49}	8.8	22.8			35
		40	4.21{0.43}	10	26			40
		45	3.72{0.38}	11.25	29.3			45
		50	3.33{0.34}	12.5	32.5			50
		55	3.04{0.31}	13.75	35.8			55
		60	2.84{0.29}	15	39			60
		65	2.55{0.26}	16.25	42.3			65
		70	2.35{0.24}	17.5	45.5			70
		75	2.26{0.23}	18.75	48.8			75
		80	2.06{0.21}	20	52			80
		90	1.86{0.19}	22.5	58.5			90
		100	1.67{0.17}	25	65			100
		110	1.57{0.16}	27.5	71.5			110
		120	1.37{0.14}	30	78			120
		125	1.34{0.137}	31.25	81.3			125
		130	1.27{0.13}	32.5	84.5			130
		140	1.18{0.12}	35	91			140
		150	1.08{0.11}	37.5	97.5			150
24.5	16.5	30	6.96{0.71}	7.5	19.5	136.3 {13.9}	SWY24.5－	30
		35	5.98{0.61}	8.75	22.8			35
		40	5.29{0.54}	10	26			40
		45	4.70{0.48}	11.25	29.3			45
		50	4.21{0.43}	12.5	32.5			50
		55	3.82{0.39}	13.75	35.8			55
		60	3.53{0.36}	15	39			60
		65	3.23{0.33}	16.25	42.3			65
		70	3.04{0.31}	17.5	45.5			70
		75	2.84{0.29}	18.75	48.8			75
		80	2.55{0.26}	20	52			80
		90	2.35{0.24}	22.5	58.5			90
		100	2.06{0.21}	25	65			100
		110	1.86{0.19}	27.5	71.5			110
		120	1.76{0.18}	30	78			120
		125	1.67{0.17}	31.25	81.3			125
		130	1.57{0.16}	32.5	84.5			130
		140	1.47{0.15}	35	91			140
		150	1.37{0.14}	37.5	97.5			150
		175	1.18{0.12}	43.75	113.8			175
		200	1.08{0.11}	50	130			200
30	21	35	8.79{0.90}	8.8	22.8	200.3 {20.4}	SWY30 －	35
		40	7.74{0.79}	10	26			40
		45	6.86{0.70}	11.25	29.3			45
		50	6.17{0.63}	12.5	32.5			50
		55	5.59{0.57}	13.75	35.8			55
		60	5.10{0.52}	15	39			60
		65	4.70{0.48}	16.25	42.3			65
		70	4.41{0.45}	17.5	45.5			70
		75	4.12{0.42}	18.75	48.8			75
		80	3.82{0.39}	20	52			80
		90	3.43{0.35}	22.5	58.5			90
		100	2.84{0.29}	25	65			100
		110	2.84{0.29}	27.5	71.5			110
		120	2.55{0.26}	30	78			120
		125	2.45{0.25}	31.25	81.3			125
		130	2.35{0.24}	32.5	84.5			130
		140	2.16{0.22}	35	91			140
		150	2.06{0.21}	37.5	97.5			150
		160	1.96{0.20}	40	104			160
		170	1.81{0.185}	42.5	110.5			170
		175	1.76{0.18}	43.75	113.8			175
		180	1.67{0.17}	45	117			180
		190	1.62{0.165}	47.5	123.5			190
		200	1.57{0.16}	50	130			200
		250	1.27{0.13}	62.5	162.5			250
		300	0.98{0.10}	75	195			300

D	d	L	弹簧常数	压紧长度	F＝L×65%		型号
			N/mm{kgf/mm}	ℓmin.	Fmm	负载	Type D－L
			N/mm{kgf/mm}	ℓmin.	Fmm	N{kgf}	Type D－L
37	26	40	11.32{1.15}	10	26	294.2 {30}	SWY37 －	40
		45	10.06{1.03}	11.3	29.3			45
		50	9.05{0.92}	12.5	32.5			50
		55	8.23{0.84}	13.8	35.8			55
		60	7.54{0.77}	15	39			60
		65	6.96{0.71}	16.3	42.3			65
		70	6.47{0.66}	17.5	45.5			70
		75	6.03{0.62}	18.8	48.8			75
		80	5.66{0.58}	20	52			80
		90	5.03{0.51}	22.5	58.5			90
		100	4.53{0.46}	25	65			100
		110	4.11{0.42}	27.5	71.5			110
		120	3.77{0.38}	30	78			120
		130	3.48{0.36}	32.5	84.5			130
		140	3.23{0.33}	35	91			140
		150	3.02{0.31}	37.5	97.5			150
		160	2.83{0.29}	40	104			160
		170	2.66{0.27}	42.5	110.5			170
		180	2.51{0.26}	45	117			180
		190	2.38{0.24}	47.5	123.5			190
		200	2.26{0.23}	50	130			200
		225	2.01{0.21}	56.3	146.3			225
		250	1.81{0.18}	62.5	162.5			250
		275	1.65{0.17}	68.8	178.8			275
		300	1.51{0.15}	75	195			300
42	31	50	12.07{1.23}	12.5	32.5	392.3 {40}	SWY42 －	50
		60	10.06{1.03}	15	39			60
		70	8.62{0.88}	17.5	45.5			70
		80	7.54{0.77}	20	52			80
		90	6.71{0.68}	22.5	58.5			90
		100	6.03{0.62}	25	65			100
		110	5.49{0.56}	27.5	71.5			110
		120	5.03{0.51}	30	78			120
		130	4.64{0.47}	32.5	84.5			130
		140	4.31{0.44}	35	91			140
		150	4.02{0.41}	37.5	97.5			150
		160	3.77{0.38}	40	104			160
		170	3.55{0.36}	42.5	110.5			170
		180	3.35{0.34}	45	117			180
		190	3.18{0.32}	47.5	123.5			190
		200	3.02{0.31}	50	130			200
		225	2.68{0.27}	56.3	146.3			225
		250	2.41{0.25}	62.5	162.5			250
		275	2.19{0.22}	68.8	178.8			275
		300	2.01{0.21}	75	195			30

●材质油冷回火弹簧钢
●负载的计算方法：负载＝弹簧常数×压缩量
（国际单位）N＝N/mm×Fmm
kgf＝kgf/mm×Fmm
(kgf＝N×0.101972)

Fmax.(容许压缩量)为常温(40℃)下的测量值。高温(150℃、200℃)下的容许最大压缩量，详见点击此处

关于此商品的常见问题 (FAQ)

如何进行弹簧选型？

根据所需弹簧的承载力，使用压缩量，以及安装孔位的空间限制，综合进行选择。
（负载=弹簧常数*压缩量，弹簧常数，弹簧内外径，自由长度，以及最大压缩量详见米思米目录）

米思米矩形螺旋弹簧是否耐高温？

该系列弹簧最高可耐温度200℃，但在超过80℃的条件下使用时，弹簧性能将会大幅度地下降，或过早折损，或喷漆脱色，或生锈等。(米思米目录上弹簧使用次数是在40℃常温下实验得出的数据)
高温情况下的最大压缩量等使用建议，请参考“规格/交期”标签页的底部说明。

希望去掉弹簧的外观喷漆，米思米是否可以对应？

正常米思米弹簧标准品默认喷漆，如果您不需要弹簧外观喷漆的，可以在正常型号前追加NT追加工型号，如NT-SWM10-20。
