产品概述
O形圈的外径、内径以及截面的形状均为O形,故称之为O形圈。O形圈是由带弹性的天然橡胶材料制作而成,在取代了19世纪的铁铸制的密封件以来,使用过盈量的密封件当中,是具有代表性的产品,被广泛地应用于塑料模具水路密封及空压、油压等机械行业的密封系统上。
O形圈常用固定式和运动式两种,固定式即静态密封,O形圈被安装后处于固定不动的状态,通常为平面安装;运动式即动态密封,O形圈被安装后和被密封对象之间存在互相位移,通常为圆柱面安装。
米思米O形圈产品照片
产品特点
密封性能良好、多种型号、安装方便。
O形圈种类齐全,多种型号,有常温80度以下的丁腈橡胶产品以及耐高温150度以下的氟橡胶产品,可满足不同模具温度设定的使用要求;
O形圈安装方便,支持圆柱面密封、平面密封的内压和外压密封。
ORP系列为运动式,材质氟橡胶,耐温150度以下;
ORG系列为固定式,材质氟橡胶,耐温150度以下;
ORS系列为节省空间固定式,线径相对较小,材质丁腈橡胶,耐温80度以下。
尺寸图

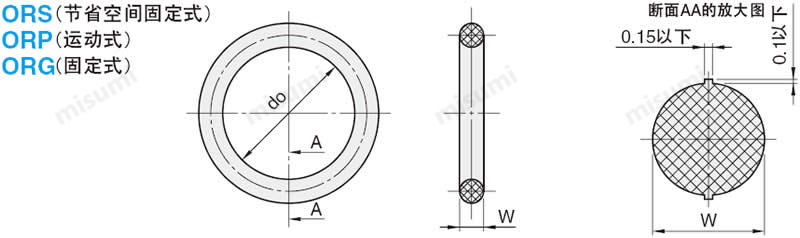

米思米O形圈产品尺寸图
使用案例

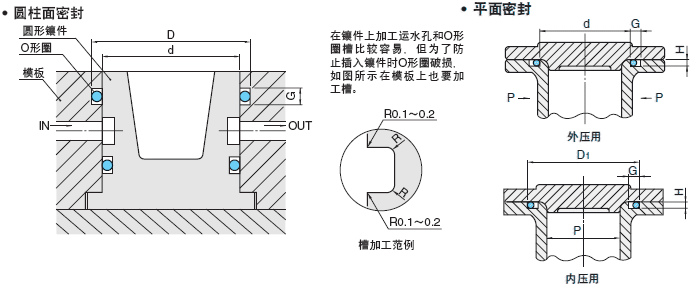

1. 圆柱面密封
米思米O形圈产品使用案例
3.安装槽加工尺寸
型号GH H公差Rmax.D·d偏心max.
ORS 3~ 222.51.00
-0.1
ORS 24~ 482.71.5
ORP 3~ 102.51.4±0.050.40.05
ORP 11~ 223.21.80.40.05
ORP 24~ 484.72.70.70.08
ORG 25~1204.12.40.80.08
2. 平面密封
米思米O形圈产品使用案例
型号交期
米思米O形圈型号交期
规格表
米思米O形圈产品尺寸图

O形圈安装槽加工尺寸(参考值)W(粗细)do(内径)型号
*d*D*D1TypeNo.
30
-0.05
5+0.05
0
5.3+0.05
0
1.5±0.12.5±0.15ORS
(节省空间固定式)
3
466.33.54
577.34.55
688.35.56
799.36.57
81010.37.58
91111.38.59
101212.39.510
121414.311.512
141616.313.514
151717.314.515
161818.315.516
182020.317.518
202222.319.520
222424.321.522
242727.52.0±0.123.524
252828.524.525
262929.525.526
283131.527.528
303333.529.530
323535.531.532
343737.533.534
353838.534.535
363939.535.536
384141.537.538
394242.538.539
404343.539.540
424545.541.5±0.2542
444747.543.544
464949.545.546
48515147.548
*d、D、D1尺寸参照以下内容
米思米不承诺此产品品牌。

O形圈安装槽加工尺寸(参考值)W(粗细)do(内径)O形圈
JIS No.
型号
*d*D、D1(通用)TypeNo.
30
-0.05
6+0.05
0
1.9±0.072.8±0.24P 3ORP
(运动式)
3
473.8P 44
584.8P 55
695.8P 66
7106.8P 77
8117.8P 88
9128.8P 99
10139.8P1010
110
-0.06
15+0.06
0
2.4±0.0710.8P1111
121611.8P1212
141813.8P1414
151914.8P1515
162015.8P1616
182217.8P1818
202419.8±0.3P 2020
212520.8P 2121
222621.8P 2222
240
-0.08
30+0.08
0
3.5±0.123.7P 2424
253124.7P 2525
263225.7P 2626
283427.7P 2828
303629.7P 3030
313730.7P 3131
323831.7P 3232
344033.7P 3434
354134.7P 3535
364235.7P 3636
384437.7P 3838
394538.7P 3939
404639.7P 4040
424841.7±0.5P 4242
445043.7P 4444
465245.7P 4646
485447.7P 4848
250
-0.10
30+0.10
0
3.1±0.124.4±0.3G 25ORG
(固定式)
25
303529.4G 3030
354034.4G 3535
404539.4G 4040
455044.4±0.5G 4545
505549.4G 5050
556054.4G 5555
606559.4G 6060
657064.4G 6565
707569.4G 7070
758074.4±0.8G 7575
808579.4G 8080
859084.4G 8585
909589.4G 9090
9510094.4G 9595
10010599.4G100100
105110104.4G105105
110115109.4G110110
115120114.4G115115
120125119.4G120120
*d、D、D1尺寸参照 上表

米思米不承诺此产品品牌。

概述・特性

■O形圈槽加工尺寸

型号 GO形圈:相关图像 H H公差 Rmax. D·d偏心max.
ORS 3~ 22 2.5 1.0 0
-0.1
ORS 24~ 48 2.7 1.5
ORP 3~ 10 2.5 1.4 ±0.05 0.4 0.05
ORP 11~ 22 3.2 1.8 0.4 0.05
ORP 24~ 48 4.7 2.7 0.7 0.08
ORG 25~120 4.1 2.4 0.8 0.08


H尺寸用于平面密封场合。
运动式采用ORP。
圆柱面密封用槽的深度请根据O形圈:相关图像进行计算。
运动式/固定式是按JIS B2401规定的规格进行标记的。
运动式/固定式的尺寸不同。
可将运动式用作固定式。

使用例

O形圈:相关图像

关于此商品的常见问题 (FAQ)
O形圈安装的开槽尺寸有什么具体的要求?
开槽尺寸会直接影响到密封性能的好坏,具体开槽尺寸请参考目录上的推荐尺寸。
平面密封里内压用和外压用有什么区别?
内压用是水压作用到O形圈的方向是由内向外的,需要在O形圈外侧设计挡位;
外压用是水压作用到O形圈的方向是由外向内的,需要在O形圈内侧设计挡位。
O形圈能反复使用吗?
O形圈虽然具体弹性但是被压缩后都会产生一定的塑性变形量无法百分百恢复原状,
故模具修理保养时拆下后一般需更换新的O形圈。
