冷却水用快速接头 -整体式高温型/耐热99℃

个备选型号
请先选择型号
型号:
重选
型号:
请确定型号
查看规格
收藏
原价:
价格/规格:
购买条件:
发货日:
基本信息
规格/交期
FAQ
产品概述
M-KC(外六角肩直接头)
外六角肩直接头产品图
M-KOC(内六角孔直接头)
内六角孔直接头产品图
耐热99℃系列整体式高温型冷却水用快速接头适用介质为纯水和空气。
密封圈材质采用耐热丁腈橡胶,耐热最高至99℃。
螺纹部分进行了防漏加工,因此不需要再用密封胶带等密封材料,耐久性能佳。
产品尺寸齐全,选择面广。
产品特点
能单手快速进行软管的装卸。
比内、外接头的组合更经济实惠。
规格概述
外六角肩直接头尺寸图
内六角孔直接头尺寸图
材质主体:黄铜(C3604)+无电解镀镍
开放环:黄铜(C3604)+无电解镀镍
螺纹部分:黄铜(C3604)+无电解镀镍
螺纹部JIS B 0203管用锥螺纹R(PT)
※螺纹部分喷涂了耐热防漏材料。
请在水温99℃以下使用。
使用时,请将冲击压力(由于冲击流等引起的瞬时性压力)控制在最高工作压力(300kPa)以下。
请务必和衬管配套使用(点击此处)。
系列名称树脂部分O形圈·密封圈防漏加工
高温型(耐热99℃系列)黄铜耐热丁腈橡胶耐热防漏加工

适用流体纯水空气
适用压力范围 kPa {kgf/cm2}0~300
{0~3}
0~900
{0~9}
适用温度范围℃0~99
使用方法
1 软管、衬管的安装
      ·垂直切断软管,并确认软管无伤痕或者变形。
      ·为防止软管脱落或漏水,务必将衬管插进软管内。
      ·将软管插到外接头的软管末端处(C尺寸)。
      ·(C尺寸详情请参阅“规格表”中“深度C”)
      ·安装后确认在拉拔软管时不会脱落。
2 软管的拆卸
      均匀用力推压开放环并拔出软管。
      (通过按下开放环,将软管从软管锁扣中松开)
使用案例

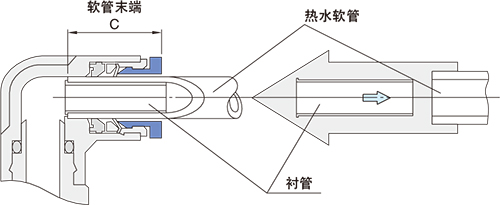

《2018年塑料模具用零件》P1019  软管衬管安装图
热水软管点击此处
衬管点击此处
注意事项
● 拆卸快速接头时,请先确定软管的压力已经降到0,温度已降为30°C以下。(以防因流体、热水的飞溅而引起烫伤)
● 管内有压力时切勿触碰快速接头的开放环。
● 切勿对快速接头施加拉伸、扭曲、弯曲等负载,否则可能会导致接头主体破损。
● 切勿对快速接头施加水锤(冲击锤)等负载。
● 为防止软管脱落或漏水,建议配套使用衬管(点击此处)。
相关产品
热水软管衬管软管专用切刀
热水软管产品图衬管产品图软管专用切刀产品图
本品需和该热水软管及衬管搭配使用,并可使用软管专用切刀方便的切断软管。
规格表
外六角肩直接头尺寸图
材质主体:黄铜(C3604)+无电解镀镍
开放环:黄铜(C3604)+无电解镀镍
螺纹部分:黄铜(C3604)+无电解镀镍
螺纹部JIS B 0203管用锥螺纹R(PT)
※螺纹部分喷涂了耐热防漏材料。
请在水温99℃以下使用。
使用时,请将冲击压力(由于冲击流等引起的瞬时性压力)控制在最高工作压力(300kPa)以下。
请务必和衬管配套使用。
适用软管软管插入部DdLaBℓ1R(PT)型号
外径×内径孔径P深度CTypeNo.
4×2.5414.59.42.520.616.61081/8M-KC4-01-1
6×4616.611.4422.218.2126-01-1
26.220.114111/46-02-1
8×6817.713.4627.423.481/88-01-1
26.120.1111/48-02-1
10×7.5102016.430.126.11781/810-01-1
824.1111/410-02-1
28.622.3123/810-03-1
12×91222.619.48.535.229.221111/412-02-1
931.224.9123/812-03-1
内六角孔直接头尺寸图
材质主体:黄铜(C3604)+无电解镀镍
开放环:黄铜(C3604)+无电解镀镍
螺纹部分:黄铜(C3604)+无电解镀镍
螺纹部JIS B 0203管用锥螺纹R(PT)
※螺纹部分喷涂了耐热防漏材料。
请在水温99℃以下使用。
使用时,请将冲击压力(由于冲击流等引起的瞬时性压力)控制在最高工作压力(300kPa)以下。
请务必和衬管配套使用。
适用软管软管插入部DLaBℓ1R(PT)型号
外径×内径孔径P深度CTypeNo.
4×2.5414.59.920.616.62.581/8M-KOC4-01-1
6×4616.611.922.218.246-01-1
8×6817.713.927.423.458-01-1
26.120.16111/48-02-1
10×7.5102016.930.126.1581/810-01-1
29.123.16111/410-02-1
28.622.3123/810-03-1
12×91222.620.831.224.9812-03-1

订货范例型号
M-KC 8-01-1
M-KOC 6-01-1
关于此商品的常见问题 (FAQ)
这个接头有推荐搭配的软管吗?
推荐搭配米思米正常在售的热水软管型号,如M-NB、M-WE、M-SFT等,详情请参阅热水软管产品页具体信息。
这个接头耐温耐压情况如何?
当前接头耐热最高99℃,使用时,请将冲击压力(由于冲击流等引起的瞬时性压力)控制在最高工作压力(300kPa)以下。
