推板导套 -直线滚珠型 钢/钢(全长缩短型)/不锈钢-
限时特价
当天发货
可按购买数量进行折扣
推板导套 -直线滚珠型 钢/钢(全长缩短型)/不锈钢-
型号：
重选
型号：
请确定型号
查看规格
预览
收藏
原价：
单价(未税)：
购买条件：
发货日：
基本信息
规格表
FAQ

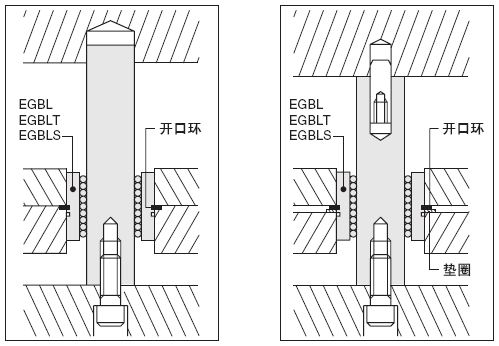

安装范例
安装垫圈请使用本导套专用垫圈EGBS
数量≥51时，请另询交货期。
产品概述
直线滚珠型推板导套是一款安装在模具推板（顶针板）上，与导柱配合使用的导向零件，它可对推板的往返运动进行准确导向，可以防止推杆、推管发生卡死或折损等现象
该款导套有3个型号：EGBL/EGBLS/EGBLT
EGBL：主体材质SUJ2，适用80℃以下，内径规格范围：Φ6~Φ30
EGBLS：主体材质相当于SUS440C，适用于120℃以下，内径规格范围：Φ6~Φ30
EGBLT：主体材质SUJ2，适用于80℃以下，全长缩短型，内径规格范围：Φ25~Φ30
该款导套有3个型号：EGBL/EGBLS/EGBLT
EGBL：主体材质SUJ2，适用80℃以下，内径规格范围：Φ6~Φ30
EGBLS：主体材质相当于SUS440C，适用于120℃以下，内径规格范围：Φ6~Φ30
EGBLT：主体材质SUJ2，适用于80℃以下，全长缩短型，内径规格范围：Φ25~Φ30
产品特点
直线滚珠型导套是专为推板导向而开发的。
开口环装入ℓ1处的沟槽内之后交货，若重新改换到ℓ2的沟槽位置，亦可用于不同板厚的推板
若用垫圈方式安装时，请使用本导套专用垫圈（EGBS）
无行程限制
开口环装入ℓ1处的沟槽内之后交货，若重新改换到ℓ2的沟槽位置，亦可用于不同板厚的推板
若用垫圈方式安装时，请使用本导套专用垫圈（EGBS）
无行程限制
使用案例

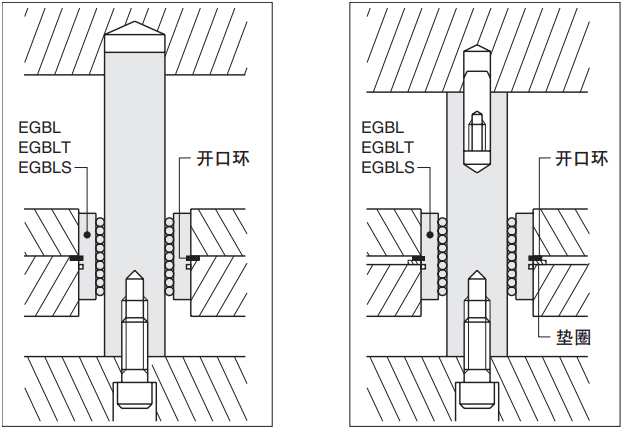

安装范例
安装垫圈请使用本导套专用垫圈EGBS
型号交期
数量≥51时，请另询交货期。使用时的注意事项
请配套使用精密级导柱（EGH·EGHC·EGHN·EGZA·EGHA）
若安装不良，极易导致掉珠现象，请务必按要求安装！

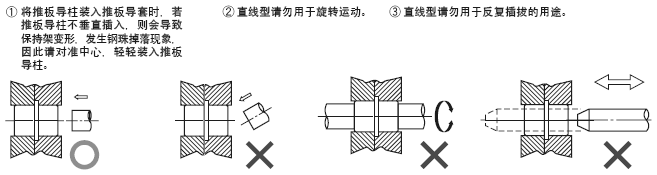

1.将推板导柱装入推板导套时，若推板导柱不垂直插入，则会导致保持
架变形，发生钢珠掉落现象，因此请对准中心，轻轻装入推板导柱
2.直线型请勿用于旋转运动
3.直线型请勿用于反复插拔的用途
请配套使用精密级导柱（EGH·EGHC·EGHN·EGZA·EGHA）
若安装不良，极易导致掉珠现象，请务必按要求安装！
1.将推板导柱装入推板导套时，若推板导柱不垂直插入，则会导致保持
架变形，发生钢珠掉落现象，因此请对准中心，轻轻装入推板导柱
2.直线型请勿用于旋转运动
3.直线型请勿用于反复插拔的用途
相关产品
注意事项
使用时的注意事项
请配套使用精密级导柱（EGH·EGHC·EGHN·EGZA·EGHA）
若安装不良，极易导致掉珠现象，请务必按要求安装！

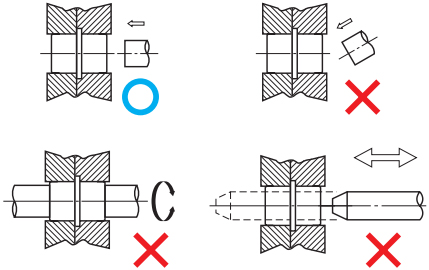

1.将推板导柱装入推板导套时，若推板导柱不垂直插入，则会导致保持
架变形，发生钢珠掉落现象，因此请对准中心，轻轻装入推板导柱
2.直线型请勿用于旋转运动
3.直线型请勿用于反复插拔的用途
请配套使用精密级导柱（EGH·EGHC·EGHN·EGZA·EGHA）
若安装不良，极易导致掉珠现象，请务必按要求安装！
1.将推板导柱装入推板导套时，若推板导柱不垂直插入，则会导致保持
架变形，发生钢珠掉落现象，因此请对准中心，轻轻装入推板导柱
2.直线型请勿用于旋转运动
3.直线型请勿用于反复插拔的用途
价格说明
1.划线价格为该商品标准销售价或曾经的销售价，并非原价。
2.非划线价格为商品的实时标价，成交价格根据商品促销、数量折扣或优惠券的使用情况存在差异，最终以下订时显示的价格为准。
2.非划线价格为商品的实时标价，成交价格根据商品促销、数量折扣或优惠券的使用情况存在差异，最终以下订时显示的价格为准。

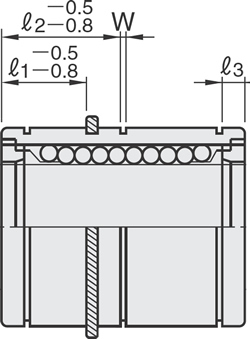

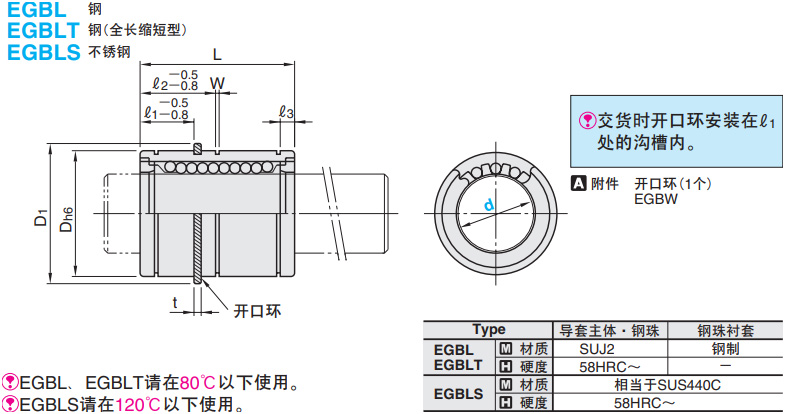

尺寸图
规格表
・规格表
负载（kgf）＝负载N×0.101972
| d | Dh6 | D1 | L | ℓ1 | ℓ2 | ℓ3 | t | W | 净额定动负载 N（kgf） | 型号 | ||||
| Type | d | |||||||||||||
| 6 | 0 －0.009 | 12 | 0 －0.011 | 15.5 | 19 | 0 －0.2 | 9 | － | 2.75 | 1.0 | 1.1 | 206 （ 21） | EGBL EGBLS | 6 |
| 8 | 15 | 19.3 | 24 | 10 | － | 3.25 | 265 （ 27） | 8 | ||||||
| 10 | 19 | 0 －0.013 | 23.6 | 29 | 13 | － | 3.5 | 1.2 | 1.3 | 373 （ 38） | 10 | |||
| 13 | 23 | 28.5 | 32 | 13 | － | 4.5 | 510 （ 52） | 13 | ||||||
| 16 | 28 | 34.2 | 37 | 15 | 20 | 5.25 | 1.5 | 1.6 | 775 （ 79） | 16 | ||||
| 20 | 0 －0.010 | 32 | 0 －0.016 | 38.4 | 42 | 20 | 25 | 5.75 | 863 （ 88） | 20 | ||||
| 25 | 40 | 47.1 | 59 | 0 －0.3 | 20 | 25 | 9 | 1.75 | 1.85 | 981 （100） | 25 | |||
| 30 | 45 | 52.8 | 64 | 25 | 30 | 9.75 | 1,569 （160） | 30 | ||||||
| 25 | 0 －0.010 | 40 | 0 －0.016 | 47.1 | 44 | 0 －0.3 | 20 | 25 | 6.25 | 1.75 | 1.85 | 764 （ 78） | EGBLT （全长缩短型） | 25 |
| 30 | 45 | 52.8 | 54 | 25 | 30 | 7.75 | 1,442 （147） | 30 | ||||||
| 导套 d | D | d | t | 型号 | |
| Type | No. | ||||
| 6 | 16 | 12 | 3 | EGBS | 6 |
| 8 | 19 | 15 | 8 | ||
| 10 | 23 | 19 | 2.8 | 10 | |
| 13 | 28 | 23 | 13 | ||
| 16 | 34 | 28 | 2.5 | 16 | |
| 20 | 38 | 32 | 20 | ||
| 25 | 46 | 40 | 2.25 | 25 | |
| 30 | 51 | 45 | 30 | ||
| 导套 d | D | d | t | 型号 | |
| Type | No. | ||||
| 6 | 15.5 | 11.1 | 1.0 | EGBW | 6 |
| 8 | 18.6 | 13.8 | 8 | ||
| 10 | 23.1 | 17.5 | 1.2 | 10 | |
| 13 | 27.7 | 21.5 | 13 | ||
| 16 | 33.1 | 25.9 | 1.5 | 16 | |
| 20 | 37.4 | 29.6 | 20 | ||
| 25 | 46.2 | 37.0 | 1.75 | 25 | |
| 30 | 51.3 | 41.5 | 30 | ||
关于此商品的常见问题 (FAQ)
该款推板导套是否需要另外加润滑油？
该款导套为直线滚珠型，与导柱配合使用呈直线往复运动，同时取代了润滑效果，可有效避免导柱与导套之间卡顿，卡死和磨损现象，故不用另外加润滑油
该导套卡环是本身附带的还是需要另外购买？
卡环是安装在导套卡槽处与货品一起发货的，数量为1件，若要单独购买卡环，请按EGBW型号购买
