带肩导套 -油槽型-

型号：

重选

型号：

请确定型号

查看规格

预览

收藏

原价：

单价(未税)：

购买条件：

发货日：

基本信息

规格表

FAQ

产品概述

GBHE是一款带油槽的带肩导套，它是安装在模具分型面定模侧，和导柱采用间隙配合做相对运动，起导向作用
导套与模板通常采用过盈配合固定，故导套外径尺寸公差设定为正偏差

产品特点

此款导套的外径尺寸和内径尺寸公差均设定为正公差，与导柱配合间隙相对较大，适用于精度要求不高的模具

导套，拖丝图片

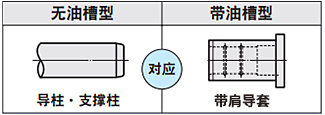

一般和无油槽型导柱配合使用
孔径范围：Φ8mm~Φ60mm
长度范围：15mm~150mm
具体详见规格表内容

使用案例

导套，拖丝图片

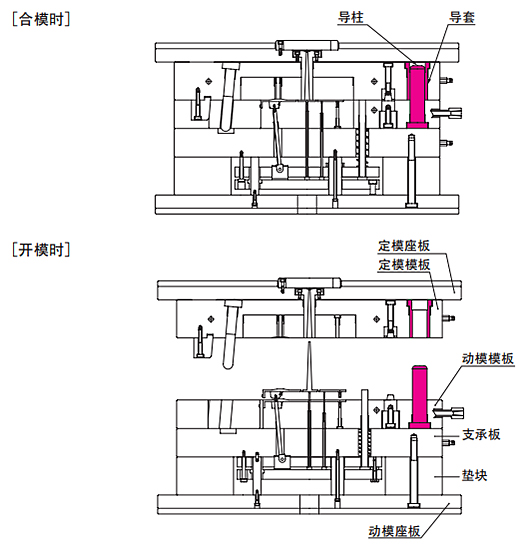

带肩导套和导柱在模具中的位置及开模闭模状态

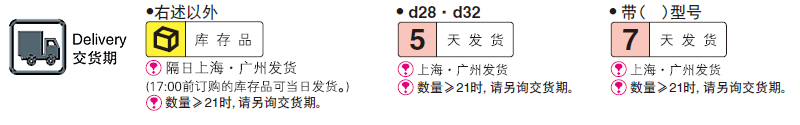

型号交期

导套，拖丝图片

导套，拖丝图片

相关产品

精密级带肩导套 -油槽型-推荐图片1

精密级带肩导套 -油槽型-

带肩导套 -自润滑型-推荐图片2

带肩导套 -自润滑型-

带肩导套 -铜合金･自润滑型-推荐图片3

带肩导套 -铜合金･自润滑型-

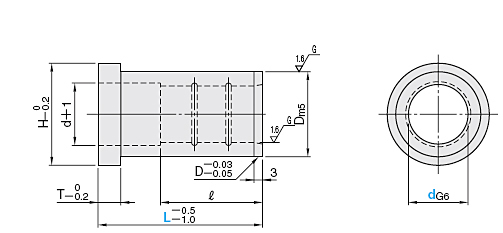

尺寸图

导套，拖丝图片

材质 SUJ2
硬度 58HRC~

规格表

・规格表

dG6		T	Dm5		H	ℓ
dG6		T	Dm5		H	L15	L20	L25	L30	L35	L40	L45	L50	L60	L70	L80	L90	L100	L110	L120	L130	L140	L150
8	＋0.014 ＋0.005	5	12	＋0.015 ＋0.007	14	15	15	15	－	－	－	－	－	－	－	－	－	－	－	－	－	－	－
10	＋0.014 ＋0.005		14		16	15	20	20	20	20	20	－	－
12	＋0.017 ＋0.006		18		22	15	20	25	25	25	25	25	25
13			20	＋0.017 ＋0.008	25	15	20	25	25	25	25	25	25
16		6	25		30	15	20	25	30	35	30	30	30
20	＋0.020 ＋0.007	8	30		35	－	20	25	30	35	40	40	40	40	40	40
25			35	＋0.020 ＋0.009	40		20	25	30	35	40	45	50	50	50	50	50	50	50	50	50
28			40		45		－	－	30	35	40	45	50	56	56	56	－	－	－	－	－
30			42		47			25	30	35	40	45	50	60	60	60	60	60	60	60	60
32	＋0.025 ＋0.009		45		50			25	30	35	40	45	50	60	60	60	60	60	60	－	－
35			48		54			－	30	35	40	－	50	60	70	70	70	70	70	70	70
40		10	55	＋0.024 ＋0.011	60				30	35	40	45	50	60	70	80	80	80	80	80	80
50		12	70		75				－	－	40	45	50	60	70	80	90	100	100	100	100	100	100
60	＋0.029 ＋0.010	12	80		86				－	－	－	－	－	60	70	80	90	100	110	120	120	120	120

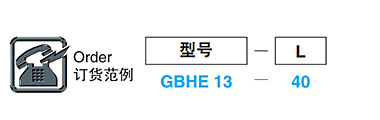

型号		L
Type	d	L
GBHE	8	15	(20)	25
	10	15	20	25	30	35	40
	12	15	20	25	30	35	40	45	50
	13	15	20	25	30	35	40	45	50
	16	15	20	25	30	35	40	45	50
	20		20	25	30	35	40	45	50	60	70	80
	25		20	25	30	35	40	45	50	60	70	80	90	100	110	120	130
	28				30	35	40	45	50	60	70	80
	30			25	30	35	40	45	50	60	70	80	90	100	110	120	130
	32			25	30	35	40	45	50	60	70	80	90	100	110
	35				30	35	40		50	60	70	80	90	100	110	120	130
	40				30	35	40	45	50	60	70	80	90	100	110	120	130
	50						40	45	50	60	70	80	90	100	110	120	130	(140)	150
	60									60	70	80	90	100	110	120	130	140	150

关于此商品的常见问题 (FAQ)

带肩导套和直导套有什么区别？

带肩导套和直导套规格上很类似，根据模具结构的不同，使用的导套类型不同。一般来说，直导套多用于较薄的模板，较厚的模板应采用带肩导套；直导套多用于小型简单模具，带肩导套多用于精度要求较高的中大型模具。

这款带肩导套和精密级带肩导套有什么区别

两款导套的外径尺寸和内径尺寸公差不同，精密级带肩导套与导柱间隙为0.01mm~0.02mm，此款导套与导柱间隙稍大为0.02以上，若模具精度要求不高，可选择此款
