精密级带肩导柱 -带油槽全长固定型压入部长度指定型-

型号：

重选

型号：

请确定型号

查看规格

预览

原价：

单价(未税)：

购买条件：

发货日：

基本信息

规格表

FAQ

产品概述

精密级带肩导柱是一款应用在模具中，与导套配合使用的导向零件，起导向作用。一般应用在模具精度要求较高的场合。
若与精定位零件（锥度精定位销、锥度精定位快等）配套使用，则会使型腔的对准定位更加精密

产品特点

型号GPJL（压入部直径固定型）：
压入部直径尺寸Dm5为固定值选择，不能自定义

型号GPJ-XL（压入部直径指定型）：
压入部直径DK尺寸可自定义选择

使用案例

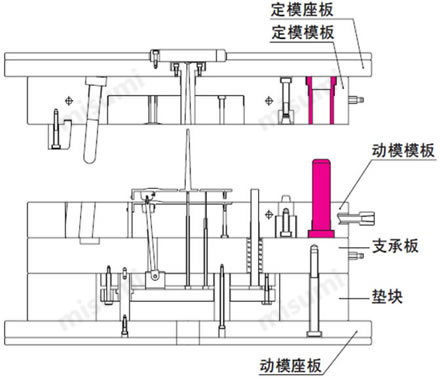

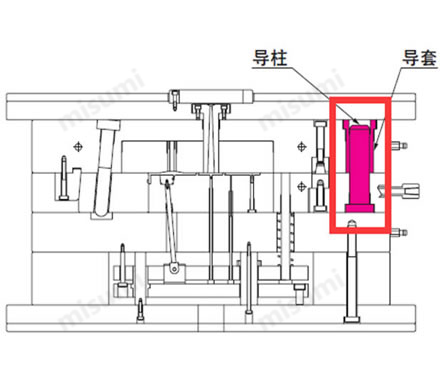

导柱安装和使用范例：

合模时

开模时

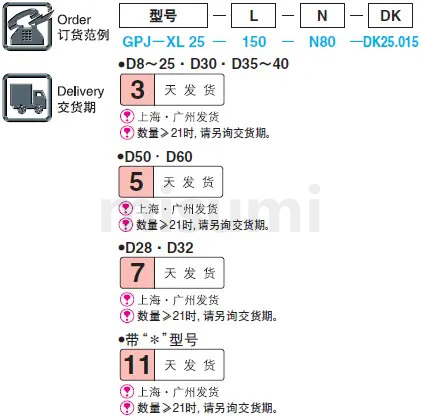

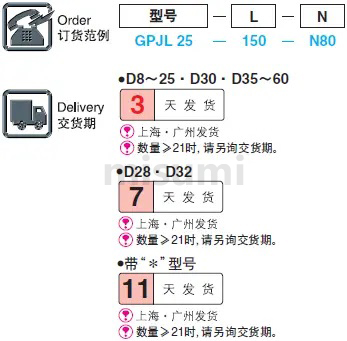

型号交期

注意事项

■ 选择精密级导柱、导套配套时，请综合考虑导柱长度、滑动量、模具温度等因素

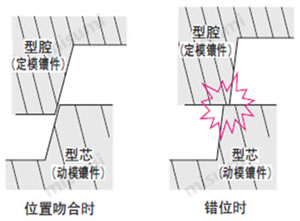

■ 若合模时型腔未准确对准定位，则会损坏型芯等成形零件，建议配套精定位使用

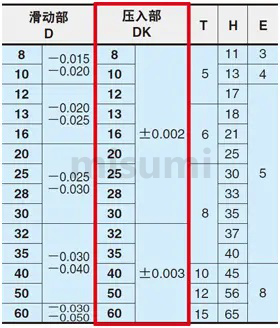

配合公差表

导柱导套配合间隙

相关产品

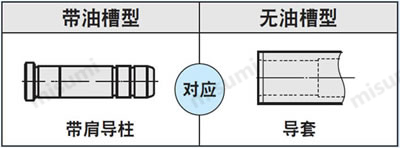

GPJL和GPJ-XL均为带油槽型带肩导柱，一般与无油槽型导套配套使用
导柱，中托边照片

配套导套带肩型：GBAMV/GBAM
导柱，中托边照片

配套导套直杆型：GBBMV/GBBM
导柱，中托边照片

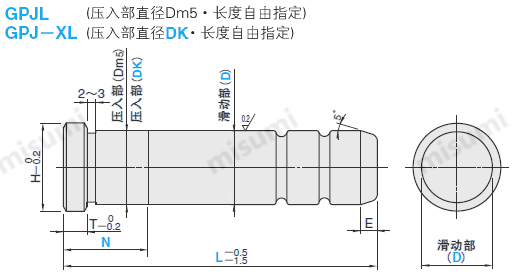

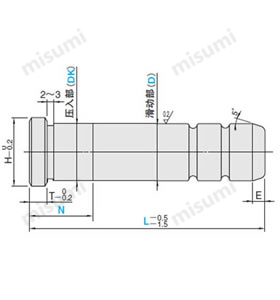

尺寸图

GPJ

GPJ-XL

X₁为高频淬火硬度保证范围，X₁=L-T-E-(10~15)，淬火深度参考值：1.5~2.0mm

油槽数、槽距详见附录

前端面及导入部、油槽部有时无回火色（热处理颜色）。

有时单端面或双端面加工有中心孔。

精密级导柱、精密级导套之间配合间隙较小，请在模具温度80℃以下（参考值）使用。

规格表

型号		L						N 指定单位1mm
Type	D	L						N 指定单位1mm
GPJL	8	40	45					5～16
		50	55	60	65			5～24
		70	75					5～35
		80						5～45
	10	40	45					5～16
		50	55	60	65			5～24
		70	75					5～35
		80						5～45
	12	40	45					5～16
		50	55	60	65			5～24
		70	75					5～35
		80	85					5～45
		90	95					5～50
		100	105					5～60
		110	115					5～70
		120～200（指定单位5mm）						5～80
	13	40	45					6～16
		50	55	60	65			6～24
		70	75					6～35
		80	85					6～45
		90	95					6～50
		100	105					6～60
		110	115					6～70
		120～200（指定单位5mm）						6～80
	16	40	45					6～16
		50	55	60	65			6～24
		70	75					6～35
		80	85					6～45
		90	95					6～50
		100	105					6～60
		110	115					6～70
		120～200（指定单位5mm）						6～80
		210～250（指定单位10mm）						6～80
	20	50	55					6～24
		60	65					6～30
		70	75					6～35
		80	85					6～40
		90	95					6～50
		100	105					6～60
		110	115					6～70
		120	125					6～80
		130	135					6～90
		140～200（指定单位5mm）						6～100
		210～300（指定单位10mm）						6～100
	25	50	55					8～24
		60	65					8～30
		70	75	80	85			8～40
		90	95					8～50
		100	105					8～60
		110	115					8～70
		120	125					8～80
		130	135					8～90
		140	145					8～100
		150	155					8～110
		160						8～120
		165						8～117
		170～200（指定单位5mm）						8～120
		210～350（指定单位10mm）						8～120
	28	50	55					8～24
		60	65					8～30
		70	75					8～37
		80	85					8～45
		90	95					8～50
		100	105	110	115			8～60
120		125					8～70
130		135					8～80
140		145					8～90
150		155					8～100
160		165					8～110
170～200（指定单位5mm）						8～120
30		60	65					8～30
	70	75					8～37
	80	85					8～45
	90	95					8～50
	100	105	110	115			8～60
	120	125					8～70
	130	135					8～80
	140	145					8～90
	150	155					8～100
	160	165					8～110
	170～200（指定单位5mm）						8～120
	210～400（指定单位10mm）						8～120
32	70	75					8～37
	80	85					8～45
	90	95					8～50
	100	105	110	115			8～60
	120	125					8～70
	130	135					8～80
	140	145					8～90
	150	155					8～100
	160	165					8～110
	170～200（指定单位5mm）						8～120
	210～350（指定单位10mm）						8～120
35	70	75					8～35
	80	85					8～45
	90	95					8～50
	100	105	110	115			8～60
	120	125					8～70
	130	135					8～80
	140	145					8～90
	150	155					8～100
	160	165					8～110
	170	175					8～120
	180～200（指定单位5mm）						8～130
	210～450（指定单位10mm）						8～130
40	100	105					10～40
	110	115					10～50
	120～135（指定单位5mm）						10～60
	140	145					10～70
	150～175（指定单位5mm）						10～80
	180	185	190	195			10～90
	200	210					10～100
	220	230					10～110
	240	250					10～120
	260	270					10～130
	280～500（指定单位10mm）						10～140
50	120	125					12～50
	130	135					12～60
	140	145					12～70
	150～185（指定单位5mm）						12～80
	190	195	200	210			12～90
	220	230					12～100
	240	250					12～110
	260	270					12～120
	280						12～130
	290	300					12～140
	310	320					12～150
	330	340					12～160
	350						12～170
	360						12～180
	370	380					12～190
	390～500（指定单位10mm）						12～200
	*510～550（指定单位10mm）						12～200
60	200	210					15～90
	220	230					15～100
	240	250					15～110
	260	270					15～120
	280						15～130
	290	300					15～140
	310	320					15～150
	330	340					15～160
	350						15～170
	360						15～180
	370	380					15～190
	390～500（指定单位10mm）						15～200
	*510～550（指定单位10mm）						15～200

型号		L				N 指定单位1mm	压入部DK 指定单位0.001mm
Type	D	L				N 指定单位1mm	压入部DK 指定单位0.001mm
GPJ－XL	8	40	45			10~ 16	8.000~ 8.050
		50	55	60	65	10~ 24
		70	75			10~ 35
		80				10~ 45
	10	40	45			10~ 16	10.000~10.050
		50	55	60	65	10~ 24
		70	75			10~ 35
		80				10~ 45
	12	40	45			10~ 16	12.000~12.050
		50	55	60	65	10~ 24
		70	75			10~ 35
		80	85			10~ 45
		90	95			10~ 50
		100	105			10~ 60
		110	115			10~ 70
		120~200(指定单位5mm)				10~ 80
	13	40	45			11~ 16	13.000~13.050
		50	55	60	65	11~ 24
		70	75			11~ 35
		80	85			11~ 45
		90	95			11~ 50
		100	105			11~ 60
		110	115			11~ 70
		120~200(指定单位5mm)				11~ 80
	16	40	45			11~ 16	16.000~16.050
		50	55	60	65	11~ 24
		70	75			11~ 35
		80	85			11~ 45
		90	95			11~ 50
		100	105			11~ 60
		110	115			11~ 70
		120~200(指定单位5mm)				11~ 80
		210~250(指定单位10mm)				11~ 80
	20	50	55			11~ 24	20.000~20.050
		60	65			11~ 30
		70	75			11~ 35
		80	85			11~ 40
		90	95			11~ 50
		100	105			11~ 60
		110	115			11~ 70
		120	125			11~ 80
		130	135			11~ 90
		140~200(指定单位5mm)				11~100
		210~300(指定单位10mm)				11~100
	25	50	55			13~ 24	25.000~25.050
		60	65			13~ 30
		70	75	80	85	13~ 40
		90	95			13~ 50
		100	105			13~ 60
		110	115			13~ 70
		120	125			13~ 80
		130	135			13~ 90
		140	145			13~100
		150	155			13~110
		160				13~120
		165				13~117
		170~200(指定单位5mm)				13~120
		210~350(指定单位10mm)				13~120
	28	50	55			13~ 24	28.000~28.050
		60	65			13~ 30
		70	75			13~ 37
		80	85			13~ 45
		90	95			13~ 50
		100	105	110	115	13~ 60
120		125			13~ 70
130		135			13~ 80
140		145			13~ 90
150		155			13~100
160		165			13~110
170~200(指定单位5mm)				13~120
30		60	65			13~ 30	30.000~30.050
	70	75			13~ 37
	80	85			13~ 45
	90	95			13~ 50
	100	105	110	115	13~ 60
	120	125			13~ 70
	130	135			13~ 80
	140	145			13~ 90
	150	155			13~100
	160	165			13~110
	170~200(指定单位5mm)				13~120
	210~400(指定单位10mm)				13~120
32	70	75			13~ 37	32.000~32.050
	80	85			13~ 45
	90	95			13~ 50
	100	105	110	115	13~ 60
	120	125			13~ 70
	130	135			13~ 80
	140	145			13~ 90
	150	155			13~100
	160	165			13~110
	170~200(指定单位5mm)				13~120
	210~350(指定单位10mm)				13~120
35	70	75			13~ 35	35.000~35.050
	80	85			13~ 45
	90	95			13~ 50
	100~115(指定单位5mm)				13~ 60
	120	125			13~ 70
	130	135			13~ 80
	140	145			13~ 90
	150	155			13~100
	160	165			13~110
	170	175			13~120
	180~200(指定单位5mm)				13~130
	210~450(指定单位10mm)				13~130
40	100	105			15~ 40	40.000~40.050
	110	115			15~ 50
	120~135(指定单位5mm)				15~ 60
	140	145			15~ 70
	150~175(指定单位5mm)				15~ 80
	180	185	190	195	15~ 90
	200	210			15~100
	220	230			15~110
	240	250			15~120
	260	270			15~130
	280~500(指定单位10mm)				15~140
50	120	125			17~ 50	50.000~50.050
	130	135			17~ 60
	140	145			17~ 70
	150~185(指定单位5mm)				17~ 80
	190	195	200	210	17~ 90
	220	230			17~100
	240	250			17~110
	260	270			17~120
	280				17~130
	290	300			17~140
	310	320			17~150
	330	340			17~160
	350				17~170
	360				17~180
	370	380			17~190
	390~500(指定单位10mm)				17~200
	*510~550(指定单位10mm)				17~200
60	200	210			20~ 90	60.000~60.050
	220	230			20~100
	240	250			20~110
	260	270			20~120
	280				20~130
	290	300			20~140
	310	320			20~150
	330	340			20~160
	350				20~170
	360				20~180
	370	380			20~190
	390~500(指定单位10mm)				20~200
	*510~550(指定单位10mm)				20~200

无需压入部时，请参考GPJL型号指定Nmin。

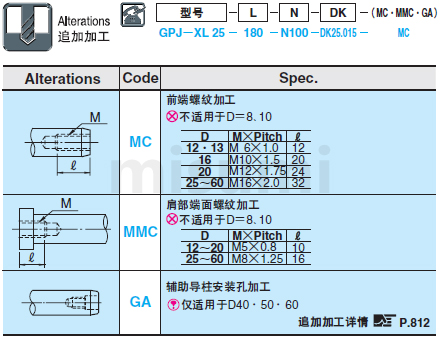

追加工

关于此商品的常见问题 (FAQ)

高温模具是否可以使用此类导柱？

一般在80℃以下使用，高温模具需考虑热膨胀因素，应适当放宽导套内径公差与导柱配合。

该导柱可已和哪些类型导套配合使用？

导柱导套中，只要其中有1个产品有油槽即可，使导柱导套相对运动更加顺畅，不建议2个都带或者不带油槽。
