产品概述

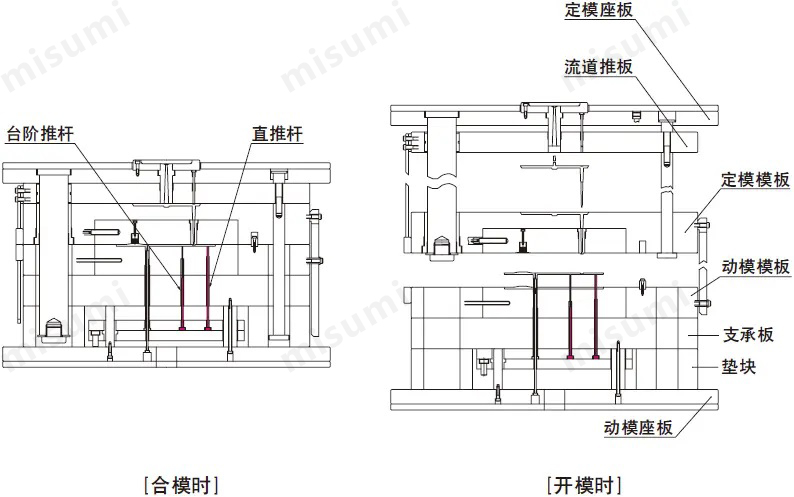

台阶推杆是将成形产品从模具中顶出时使用的零件
为了顶出紧贴在型腔中的成形产品,需要均衡地设置粗细合适的推杆。推杆在顶出时,由于受到压缩应力,有可能会折断或弯曲,为防止此类现象的发生,推杆需要有足够的抗压强度和抗弯强度。轴径较小的推杆在顶出成形品时较易弯曲、折断,为了降低此种现象的危险性,通常把推杆设计成台阶型,杆部比前端轴部加粗一圈,以增加推杆的强度。

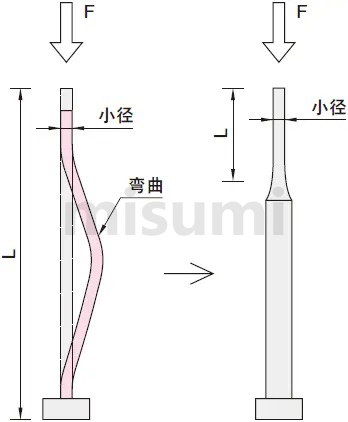

易发生弯曲的程度与小径部分长度的平方值成正比的(由欧拉公式可知)。
把台阶推杆小径部分的长度做短,从而可以保证其不易弯曲。
台阶连接部分加工有良好的过渡圆弧R,在其受到压缩负载或弯曲负载时可
以起到缓和应力集中的效果,使用时不易折损
台阶推杆是塑胶模具配件，其亦可叫台阶顶针、顶杆、托针等
本款推杆为台阶推杆 -SKH51/标准规格-
标准规格：指产品的直径、长度等尺寸都为固定的值，一般为整数，公差范围较大。
标准规格商品方便客户备库存按需自行修改尺寸，价格也相对优惠
SKH51属高速钢，日本JIS的牌号，等同于德国DIN的1.3343，美国的M2。
为了顶出紧贴在型腔中的成形产品,需要均衡地设置粗细合适的推杆。推杆在顶出时,由于受到压缩应力,有可能会折断或弯曲,为防止此类现象的发生,推杆需要有足够的抗压强度和抗弯强度。轴径较小的推杆在顶出成形品时较易弯曲、折断,为了降低此种现象的危险性,通常把推杆设计成台阶型,杆部比前端轴部加粗一圈,以增加推杆的强度。
易发生弯曲的程度与小径部分长度的平方值成正比的(由欧拉公式可知)。
把台阶推杆小径部分的长度做短,从而可以保证其不易弯曲。
台阶连接部分加工有良好的过渡圆弧R,在其受到压缩负载或弯曲负载时可
以起到缓和应力集中的效果,使用时不易折损
台阶推杆是塑胶模具配件，其亦可叫台阶顶针、顶杆、托针等
本款推杆为台阶推杆 -SKH51/标准规格-
标准规格：指产品的直径、长度等尺寸都为固定的值，一般为整数，公差范围较大。
标准规格商品方便客户备库存按需自行修改尺寸，价格也相对优惠
SKH51属高速钢，日本JIS的牌号，等同于德国DIN的1.3343，美国的M2。
产品特点
标准规格
标准规格是由客户自己进行长度加工的产品，为保证紧急情况时的使用，请客户做好库存准备
塑胶模具推杆的材质有SKH51、SKD61、不锈钢等
标准规格是由客户自己进行长度加工的产品，为保证紧急情况时的使用，请客户做好库存准备
塑胶模具推杆的材质有SKH51、SKD61、不锈钢等
使用案例

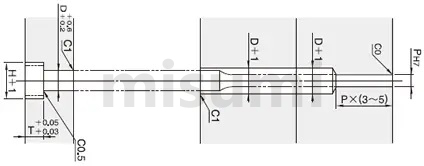

标准孔加工范例
轴径公差的选择方法
推杆的轴径公差，是由推杆前端与型芯配合孔的配合公差来决定的。为减少运动阻力，提高型腔内气体的排气效率，推杆的轴径公差。可采用较大的下偏差数值，确保轴径与型芯配合孔的单边间隙。此时，若使用流动性较好的树脂或是加大住宿压力进行成形加工，缝隙处极易产生毛刺，因此请综合考虑两方面的因素来选定公差。通常使用 0/-0.005公差
推杆的轴径公差，是由推杆前端与型芯配合孔的配合公差来决定的。为减少运动阻力，提高型腔内气体的排气效率，推杆的轴径公差。可采用较大的下偏差数值，确保轴径与型芯配合孔的单边间隙。此时，若使用流动性较好的树脂或是加大住宿压力进行成形加工，缝隙处极易产生毛刺，因此请综合考虑两方面的因素来选定公差。通常使用 0/-0.005公差
型号交期
相关产品
尺寸图
材质 SKH51
硬度 58～60HRC
硬度 58～60HRC
| 型号 | 肩部厚度 |  p公差 |
| EHS | 4mm(T4) | 0 -0.005 |
| EHSJ | 6mm(JIS) | |
| EHSE | 4mm(T4) | -0.01 -0.02 |
| EHSJE | 6mm(JIS) |

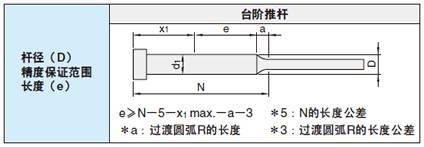

杆部直径（D）精度保证范围长度（e）
e≥N-5-x1 max.-a-3
T=4mm→x1 max.30
T=6mm→x1 max.35
e≥N-5-x1 max.-a-3
T=4mm→x1 max.30
T=6mm→x1 max.35
过度圆弧R
R的尺寸：R8~R12左右（非保证值）
R的尺寸：R8~R12左右（非保证值）
规格表
| H | T | 型号 | L | P | N 指定单位5mm | |||||||||||||||||||||||||
| Type | D | |||||||||||||||||||||||||||||
| 3 | 4 | EHS （P  ）EHSE （P  ） | 1 | 60 | （0.3） | （0.4） | （0.5） | 0.6 | 0.7 | 0.8 | 20～40 | |||||||||||||||||||
| 100 | （0.3） | （0.4） | （0.5） | 40～ 80 | ||||||||||||||||||||||||||
| 1.5 | 60 | （0.3） | （0.4） | （0.5） | 20～ 40 | |||||||||||||||||||||||||
| 100 | （0.3） | （0.4） | （0.5） | 0.6 | 0.7 | 0.8 | 0.9 | 1.0 | 1.2 | 40～ 80 | ||||||||||||||||||||
| 150 | （0.5） | 0.6 | 0.7 | 0.8 | 0.9 | 1.0 | 1.2 | 40～130 | ||||||||||||||||||||||
| 4 | 2 | 100 | 0.7 | 0.8 | 0.9 | 1.0 | 1.1 | 1.2 | 1.3 | 1.4 | 1.5 | 1.6 | 1.8 | 40～ 80 | ||||||||||||||||
| 150 | 0.7 | 0.8 | 0.9 | 1.0 | 1.1 | 1.2 | 1.3 | 1.4 | 1.5 | 1.6 | 1.8 | 40～130 | ||||||||||||||||||
| 200 | 0.7 | 0.8 | 0.9 | 1.0 | 1.1 | 1.2 | 1.3 | 1.4 | 1.5 | 1.6 | 1.8 | 40～180 | ||||||||||||||||||
| 5 | 2.5 | 150 | 0.8 | 0.9 | 1.0 | 1.1 | 1.2 | 1.3 | 1.4 | 1.5 | 1.6 | 1.7 | 1.8 | 1.9 | 2.0 | 2.1 | 40～130 | |||||||||||||
| 200 | 0.8 | 0.9 | 1.0 | 1.1 | 1.2 | 1.3 | 1.4 | 1.5 | 1.6 | 1.7 | 1.8 | 1.9 | 2.0 | 2.1 | 40～180 | |||||||||||||||
| 6 | 3 | 150 | 1.0 | 1.1 | 1.2 | 1.3 | 1.4 | 1.5 | 1.6 | 1.7 | 1.8 | 1.9 | 2.0 | 2.1 | 2.2 | 2.3 | 2.4 | 2.5 | 2.6 | 40～130 | ||||||||||
| 200 | 1.0 | 1.1 | 1.2 | 1.3 | 1.4 | 1.5 | 1.6 | 1.7 | 1.8 | 1.9 | 2.0 | 2.1 | 2.2 | 2.3 | 2.4 | 2.5 | 2.6 | 40～180 | ||||||||||||
| 8 | 6 | EHSJ （P ）EHSJE （P ） | 4 | 150 | 40～130 | |||||||||||||||||||||||||
| 200 | 2.0 | 2.5 | 3.0 | 40～180 | ||||||||||||||||||||||||||
| 250 | 40～230 | |||||||||||||||||||||||||||||
| 4.5 | 150 | 40～130 | ||||||||||||||||||||||||||||
| 200 | 2.0 | 2.5 | 40～180 | |||||||||||||||||||||||||||
| 250 | 40～230 | |||||||||||||||||||||||||||||
| 9 | 5 | 150 | 40～130 | |||||||||||||||||||||||||||
| 200 | 3.0 | 40～180 | ||||||||||||||||||||||||||||
| 250 | 40～230 | |||||||||||||||||||||||||||||

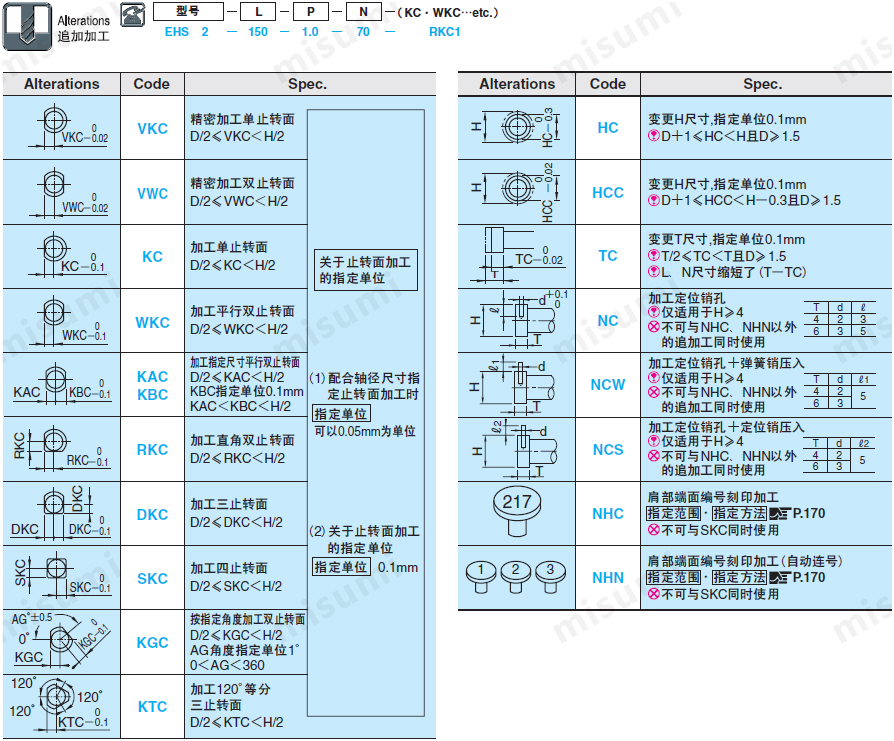

P尺寸的“（ ）”内数据仅为
型规格。交货期
●EHS
●EHSE
●EHSJ
●EHSJE
关于此商品的常见问题 (FAQ)
SKH51和SKD61的推杆有什么使用区分？
硬度：SKH51的硬度为58~60，SKD61的硬度为50~55，SKD61+氮化时表面硬度可达900HV~
耐磨性：SKH51优于SKD61
镜面抛光性：等同
韧性：SKD61优于SKH51
耐腐蚀性：等同
耐磨性：SKH51优于SKD61
镜面抛光性：等同
韧性：SKD61优于SKH51
耐腐蚀性：等同
盒装产品有无此规格？
非库存品，没有盒装规格
台阶推杆和直推杆有什么区别，分别在什么情况下使用？
轴径较小的推杆在顶出成型品时易弯曲或折断，故通常把推杆设计成台阶型，杆部比前端轴部
加粗，以增加杆的强度。台阶推杆适用于要求前端直径更小的顶出机构，直径较大的要求通常采用直推杆。
加粗，以增加杆的强度。台阶推杆适用于要求前端直径更小的顶出机构，直径较大的要求通常采用直推杆。
