产品概述
推杆是指将产品从模具中顶出的零件。
为了顶出紧贴在型腔中的成形产品,需要均衡地设置粗细合适的推杆。推杆在顶出时,由于受到压缩应力,有可能会折断或弯曲,为防止此类现象发生,推杆需要有足够的抗压强度和抗弯强度。
此外,推杆往复运动时,极易磨损,所以需要使用耐磨损材料,并增强表面硬度。
推杆表面需加工得很逛街,且必须保证良好的直径精度。

推杆是塑胶模具配件,用于塑胶模具中。推杆亦可叫顶针、镶针、中针、托针等。

本款推杆为直推杆 -SKH51/肩部厚度4mm/固定尺寸-

固定尺寸:指产品的直径、长度等尺寸都为固定的值,一般为整数,公差范围较大。
固定尺寸商品方便客户备库存按需自行修改尺寸,价格也相对优惠

SKH51属高速钢,日本JIS的牌号,等同于德国DIN的1.3343,美国的M2。

米思米推杆顶针顶杆照片

本款推杆为直推杆 -SKH51/肩部厚度4mm/固定尺寸-

固定尺寸:指产品的直径、长度等尺寸都为固定的值,一般为整数,公差范围较大。
固定尺寸商品方便客户备库存按需自行修改尺寸,价格也相对优惠

SKH51属高速钢,日本JIS的牌号,等同于德国DIN的1.3343,美国的M2。
产品特点
标准规格
标准规格是由客户自己进行长度加工的产品,为保证紧急情况时的使用,请客户做好库存准备。

塑胶模具推杆的材质有SKH51、SKD61、不锈钢等。
米思米标准推杆顶针顶杆照片

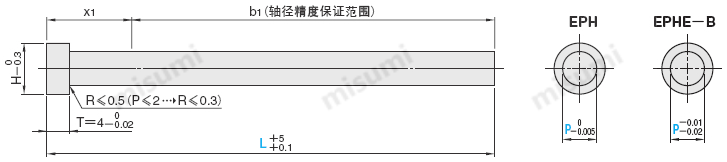

尺寸图
米思米推杆顶针顶杆尺寸图
材质 SKH51
硬度 58~60HRC

轴径精度保证范围
P≤1mm→x1 max.10
P≥1mm→x1 max.30
型号肩部厚度 P公差
EPH4mm(T4)0
-0.005
EPHE-B-0.01
-0.02
使用案例

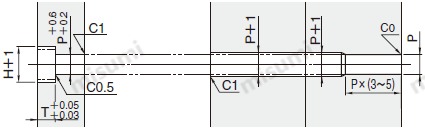

标准孔加工范例
米思米推杆顶针顶杆孔加工图

轴径公差的选择方法
推杆的轴径公差,是由推杆前端与型芯配合孔的配合公差来决定的。为减少运动阻力,提高型腔内气体的排气效率,推杆的轴径公差可采用较大的下偏差数值,确保轴径与型芯配合孔的单边间隙。
此时,若使用流动性较好的树脂或是加大住宿压力进行成形加工,缝隙处极易产生毛刺,因此请综合考虑两方面的因素来选定公差。
通常使用 0/-0.005公差。

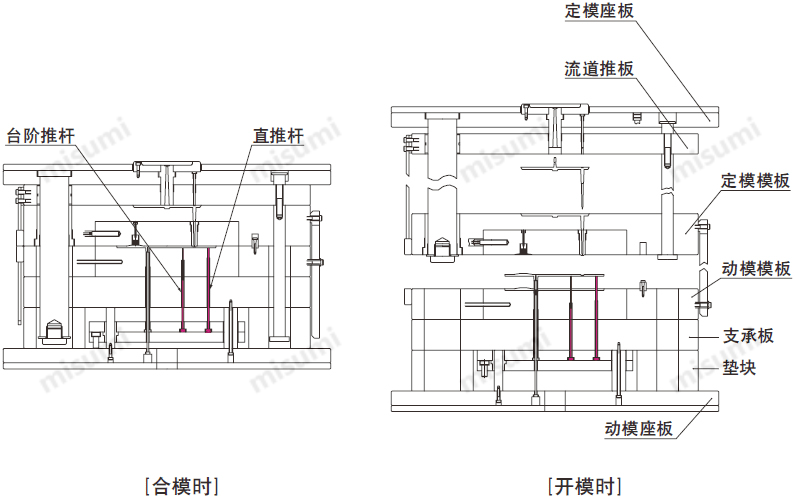

米思米推杆顶针顶杆与模具结构用途
注意事项

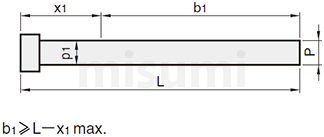

推杆的轴径精度保证范围b1
轴径(P)精
度保证范围
长度(b1)
直推杆
米思米推杆顶针顶杆轴径精度保证范围图
轴径(P)的精度保证范围为b1,其余部分采用了避空加工。
材质肩部厚度(T)x1 max.
SKH51T4(EPY-L、EHYF、EVSL、EVSF)10轴径指定单位为0.01mm时请参见以下内容。
T4(EPV-L·P≤1)10
T4(EPV-L·P>1)30
T4(4mm)30
JIS(4·6·8mm)35
SUS440CT4(4mm)30
JIS(4·6mm)35
SKD61T4(4mm)30
SKD61+氮化T4(4mm)30
JIS(4·6·8mm)35
T10(10mm)40
SKD61预硬化JIS(4·6·8mm)35
●直推杆
轴径(P)公差p1精度
P公差
P公差
p1=P公差
p1=P公差
P公差
P公差
p1=P公差
p1=P公差
P公差
P公差
p1=P公差
p1=P公差

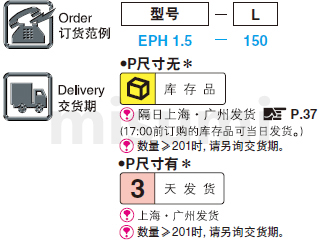

型号交期
米思米推杆顶针顶杆型号订货范例、交货期
相关商品
尺寸图
米思米推杆顶针顶杆尺寸图
材质 SKH51
硬度 58~60HRC

轴径精度保证范围
P≤1mm→x1 max.10
P≥1mm→x1 max.30
型号肩部厚度 P公差
EPH4mm(T4)0
-0.005
EPHE-B-0.01
-0.02
规格表
HT型号 L
选择
TypeP
3 4 EPH
(P


EPHE-B
(P
0.3 60
0.4 0.560100
0.6 0.7100 150
0.8 0.9100 150
1 1.1 1.2 1.31.4100 150 200
1.5 100 150 200 250
4 1.6 100 150 200 250
1.7 1.8 1.9 100 150 200
2 100 150 200 250 300
5 2.1 100 150 200 250
2.2 2.3 2.4 100 150 200
2.5 100 150 200 250 300
6 2.6 100 150 200 250
2.7 2.8 2.9 100 150 200
3 100 150 200 250 300350
7 3.1 100 150 200 250
3.2 3.3 3.4 100 150 200
3.5 100 150 200 250 300350
3.6 100 150 200 250
3.7 3.8 3.9 100 150 200
4 100 150 200 250 300350
4.1 100 150 200 250
8 4.2* 4.3* 4.4* 100 150 200
4.5 100 150 200 250 300350
4.6 100 150 200 250
4.7* 4.8* 4.9* 100 150 200
5 100 150 200 250 300350
5.1 100 150 200 250
9 5.5 100 150 200 250 300350
5.6 100 150 200 250
6 100 150 200 250 300350
6.1 100 150 200 250
10 6.5 100 150 200 250 300350
6.6 100 150 200 250
7 100 150 200 250 300350
7.1 100 150 200 250
11 7.5* 7.6* 100 150 200 250
8 100 150 200 250 300350
8.1 100 150 200 250
14 8.5* 8.6* 100 150 200 250
9 100 150 200 250 300350
15 9.1* 9.5* 9.6* 100 150 200 250
10 100 150 200 250 300350
10.1 100 150 200 250
1710.5* 10.6*11* 11.1*100 150 200 250
11.5* 11.6*100 150 200 250
12 150 200 250 300350
P尺寸标注“*”符号时,为第3天发货。肩部厚度JIS型按直推杆 -SKH51/肩部厚度4mm/固定尺寸-:相关图像(P)、直推杆 -SKH51/肩部厚度4mm/固定尺寸-:相关图像(P)订购。 点击此处

交货期
●P尺寸无*
米思米推杆顶针顶杆库存品

●P尺寸有*
米思米推杆顶针顶杆制作品

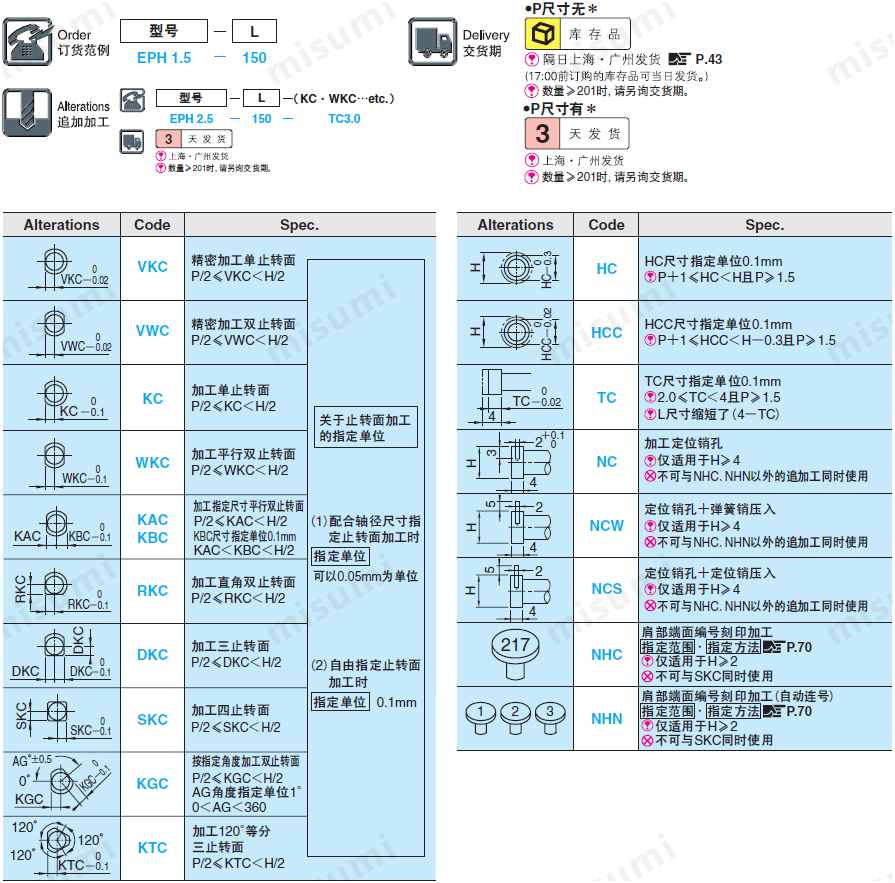

追加工

直推杆 -SKH51/肩部厚度4mm/固定尺寸-:相关图像
追加加工详情 点击此处
关于此商品的常见问题 (FAQ)
SKH51和SKD61的推杆有什么使用区分?
硬度:SKH51的硬度为58~60,SKD61的硬度为50~55,SKD61+氮化时表面硬度可达900HV~
耐磨性:SKH51优于SKD61
镜面抛光性:等同
韧性:SKD61优于SKH51
耐腐蚀性:等同
盒装产品有无此规格?
EPH和EPHE-B都是标准长度的库存品,是有盒装产品销售的。盒装产品可以享受到更优惠的价格。
盒装产品型号:50PACK-EPH;100PACK-EPH;50PACK-EPHE-B;100PACK-EPHE-B
