氮气弹簧 -全球标准型-

型号：

重选

型号：

请确定型号

查看规格

预览

原价：

单价(未税)：

购买条件：

发货日：

基本信息

规格表

FAQ

产品概述

氮气弹簧以高压氮气作为工作介质，作为压力源，其提供压力更为稳定，现广泛应用于模具中。米思米氮气弹簧具有OPAS、USAS、OSAS安全装置，可以保证客户的使用安全性。

产品特点

1、节省空间
备有高负载、长行程且体积小的紧凑型产品。仅需一点空间，即可发挥高负载性能。

2、初始负载大
行程起点时即有最大184100N的初始负载。无需像螺旋弹簧那样施加预压缩，有助于简化作业工序。

3、行程丰富
行程最长可达300mm，最适用于拉深加工。

4、支持配管
备有支持配管的氮气弹簧及配管零件，适用于需要调整负载及确认气压的用户。

使用案例

氮气弹簧及配管应用于模具中

注意事项

■氮气弹簧使用时的注意事项
切勿按下述方法使用氮气弹簧，否则会导致爆炸事故、产品不良等。使用氮气弹簧前，请务必阅读以下注意事项。

■防止危险
①禁止对氮气弹簧进行分解、焊接、熔断、加热、改造。由于已充入高压氮气，零件等有弹出危险。
②氮气弹簧的充气和压力调整是不被允许的(管路系统中的压力调整除外)。试图这样做可能会导致弹簧爆炸或其他重大事故。
③使用环境温度(模具周边温度)为室温。请在该温度范围内使用。氮气弹簧表面温度高于80℃时，氮气弹簧有发生爆炸等重大事故的可能性。
即使不发生爆炸，氮气密封圈也会因为过热而劣化，引发漏气。为了散热及防止接触安装孔，请设置单侧间隙0.5mm-1mm的间隙。

■废弃方法
④带上防护眼镜放出气缸内的气体后再废弃。请使用专用的排气工具，或者将安装螺孔钻通，确认氮气完全排空后，再进行报废处理。

■防止漏气

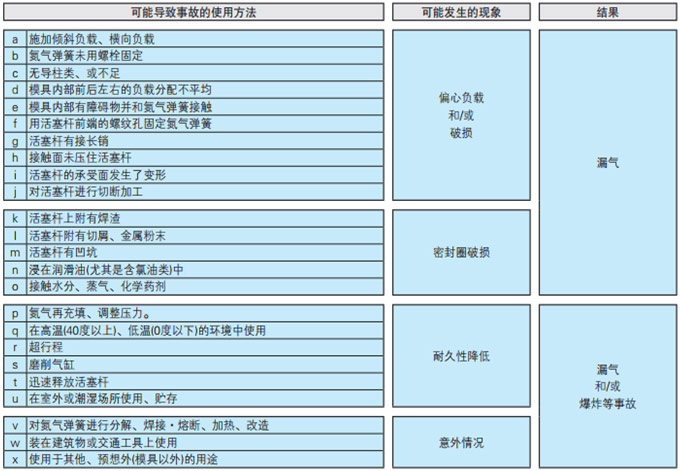

⑤请勿按下述方法使用氮气弹簧。否则会引发漏气等故障，甚至导致爆炸等重大情况。

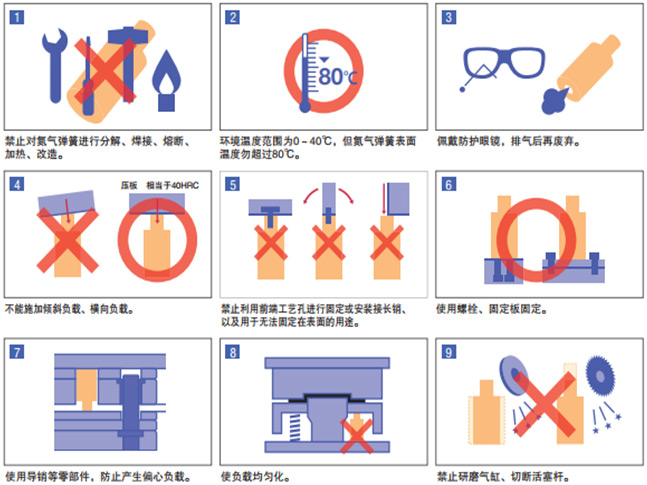

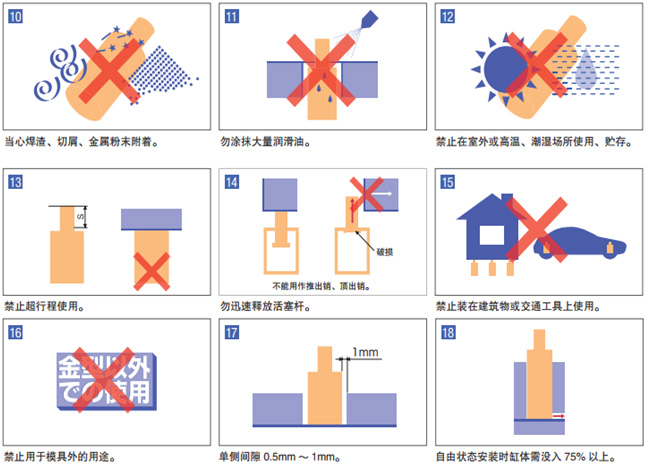

注意事项详述

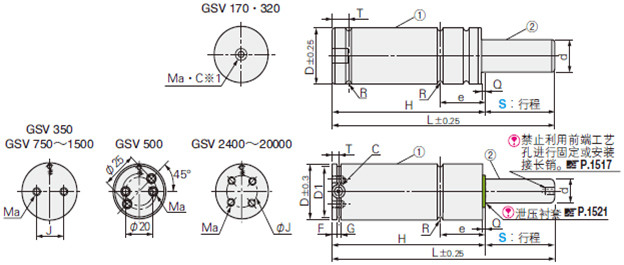

尺寸图

※1 GSV170·320的安装螺孔Ma同时作为充气口C使用。
如果安装螺丝的旋入深度超过螺孔深度，则会导致气体溢出。

不推荐对GSV170·320进行配管使用。
如果超过行程范围S使用，则会导致气体溢出。请务必在行程范围内使用，以免触到泄压衬套。

氮气充入压力	Mpa{kgf/cm²}
GSV 170～350	18{183.5}
GSV 500～20000	15{153}

①气缸主体		②活塞
材质	相当于SCM440	材质	相当于SCM440
表面处理	四氧化三铁保护膜(Fe₃O₄)	硬度	600HV～(表面)
		表面处理	氮化处理＋抛光研磨

规格表

重量(kg)	D	D1	d	L	H	e	R	T	F	G	Ma安装螺纹	J	Q	C充气口	负载N{kgf}		Catalog No.D		适用板D
重量(kg)	D	D1	d	L	H	e	R	T	F	G	Ma安装螺纹	J	Q	C充气口	初始负载	最大负载	Type	初始负载－S	纵置	横置
0.06	19	17	11	44	37	17	1	6	－	－	M6×6	－	1	M6	1700 {173}	2800{286}	GSV	170－7	FCC19 FC19 FCM19	－
0.06				50	40													170－10
0.07				60	45													170－15
0.07				68	49													170－19
0.08				80	55													170－25
0.09				106	68													170－38
0.11				130	80													170－50
0.12				156	93													170－63
0.14				185	110													170－75
0.15				195	115													170－80
0.17				235	135													170－100
0.19				285	160													170－125
0.01	25	23	15	44	37	17	1	6	－	－	M6×6	－	1	M6	3200 {326}	4800{489}		320－7	FCC25 FC25 FCM25	－
0.10				50	40											4900{500}		320－10
0.10				50	40											4900{500}		320－13
0.11				60	45											5100{520}		320－15
0.12				68	49											5100{520}		320－19
0.13				80	55											5200{530}		320－25
0.15				106	68											5300{540}		320－38
0.17				130	80											5300{540}		320－50
0.19				156	93											5300{540}		320－63
0.22				185	110											5300{540}		320－75
0.23				195	115											5300{540}		320－80
0.26				235	135											5300{540}		320－100
0.30				285	160											5300{540}		320－125
0.16	32	27	16	50	40	12.5	1.05	6	4	3.5	2－M6×6	20	2	M6	3600 {367}	5900{602}		350－10	FFC32 FFCA32 FCQ32 FC32	FSA32 FSD32
0.17				56	43											5200{530}		350－13
0.18				62	46											5300{540}		350－16
0.19				68	49											5600{571}		350－19
0.21				80	55											5500{561}		350－25
0.23				94	62											5500{561}		350－32
0.25				106	68											5500{561}		350－38
0.29				130	80											5500{561}		350－50
0.33				156	93											5500{561}		350－63
0.36				180	105											5500{561}		350－75
0.38				190	110											5500{561}		350－80
0.44				230	130											5500{561}		350－100
0.51				280	155											5500{561}		350－125
0.24	38	33	20	50	40	12.5	1.05	6	4	3.5	2－M6×6	20 or 25	2	M6	4700 {479}	7200{734}		500－10	FFC38 FFCA38 FT38 FTP38 FCQ38 FC38	FSA38 FSD38
0.25				56	43											7100{724}		500－13
0.26				62	46											7200{734}		500－16
0.28				68	49											7400{755}		500－19
0.31				80	55											7300{744}		500－25
0.34				94	62											7200{734}		500－32
0.37				106	68											7200{734}		500－38
0.42				130	80											7200{734}		500－50
0.48				156	93											7200{734}		500－63
0.54				180	105											7100{724}		500－75
0.56				190	110											7100{724}		500－80
0.66				230	130											7100{724}		500－100
0.77				280	155											7100{724}		500－125
0.36	45	40	25	52	42	16.5	1.05	6	4	3.5	2－M8×6	20	2	M6	7400 {755}	12100{1234}		750－10	FB45 FBA45 FBB45 FFC45 FFCA45 FT45 FTP45 FCQ45 FC45	FSA45 FSD45
0.38				58	45											12100{1234}		750－13
0.39				64	48											12100{1234}		750－16
0.41				70	51											11700{1193}		750－19
0.45				82	57											11800{1203}		750－25
0.50				96	64											11800{1203}		750－32
0.54				108	70											11800{1203}		750－38
0.61				132	82											11800{1203}		750－50
0.70				158	95											11800{1203}		750－63
0.77				182	107											11900{1213}		750－75
0.81				192	112											11900{1213}		750－80
0.93				232	132											11900{1213}		750－100
1.10				282	157											11900{1213}		750－125
0.49	50	43	28	58	48	17.5	2.05	6	8	5	2－M8×6	20	3	M6	9200 {938}	13800{1407}	1000－10	FB50 FBA50 FBB50 FFC50 FFCA50 FT50 FTP50 FCQ50 FC50	FSA50 FSD50
0.51				64	51											13800{1407}	1000－13
0.54				70	54											13800{1407}	1000－16
0.56				76	57											14000{1428}	1000－19
0.61				88	63											14200{1448}	1000－25
0.67				102	70											14300{1458}	1000－32
0.71				114	76											14500{1479}	1000－38
0.81				138	88											14600{1489}	1000－50
0.91				164	101											14700{1499}	1000－63
1.05				188	113											14700{1499}	1000－75
1.09				198	118											14800{1509}	1000－80
1.21				238	138											14800{1509}	1000－100
1.41				288	163											14800{1509}	1000－125
0.49	50	43	28	58	48	17.5	2.05	6	8	5	2－M8×6	20	3	M6	10600 {1080}	17180{1752}	1200－10	FFC50	FC50
0.51				64	51											18130{1849}	1200－13
0.54				70	54											18800{1917}	1200－16
0.56				76	57											19330{1971}	1200－19
0.61				88	63											20130{2053}	1200－25
0.67				102	70											20770{2118}	1200－32
0.71				114	76											21180{2160}	1200－38
0.81				138	88											22320{2276}	1200－50
0.91				164	101											22160{2260}	1200－63
1.05				188	113											22430{2287}	1200－75
1.09				198	118											22520{2296}	1200－80
1.21				238	138											22800{2325}	1200－100
1.41				288	163											23030{2348}	1200－125
0.88	63	56	36	64	54	19	2.05	6	8	5	2－M8×6	20	3	M6	15000 {1530}	23800{2427}	1500－10	FB50 FBA50 FBB63 FFC63 FFCA63 FT63 FTP63 FCQ63 FC63	FSC63 FSD63
0.92				70	57											24000{2447}	1500－13
0.96				76	60											24100{2458}	1500－16
0.99				82	63											24200{2468}	1500－19
1.06				94	69											24300{2478}	1500－25
1.14				108	76											23800{2427}	1500－32
1.21				120	82											23900{2437}	1500－38
1.35				144	94											24000{2447}	1500－50
1.51				170	107											24100{2458}	1500－63
1.65				194	119											24200{2468}	1500－75
1.71				204	124											24200{2468}	1500－80
1.94				244	144											24300{2478}	1500－100
2.23				294	169											24300{2478}	1500－125
1.25	75	67	45	65	55	21	2.55	6	8	5	4－M8×6	40	3	M6	24000 {2447}	37400{3810}	2400－10	FB75 FBA75 FBB75 FFC75 FFCA75 FT75 FTP75 FCQ75 FC75	FSA75 FSD75
1.30				71	58											37800{3850}	2400－13
1.36				77	61											38300{3906}	2400－16
1.40				83	64											38500{3926}	2400－19
1.50				95	70											38700{3946}	2400－25
1.61				109	77											38600{3936}	2400－32
1.70				121	83											38400{3916}	2400－38
1.89				145	95											39200{3997}	2400－50
2.09				171	108											39200{3997}	2400－63
2.28				195	120											39200{3997}	2400－75
2.36				205	125											39200{3997}	2400－80
2.67				245	145											39300{4007}	2400－100
3.07				295	170											39300{4007}	2400－125
2.76	95	87	60	90	74	24	2.55	10.5	8	5	4－M8×13	60	3	G1/8	42000 {4283}	61700{6292}	4200－16	FB95 FBA95 FBB95 FFC95 FFCA95 FT95 FTP95 FCQ95 FC95	FSA95 FSD95
2.83				96	77											63700{6496}	4200－19
2.98				108	83											60800{6200}	4200－25
3.16				122	90											64300{6557}	4200－32
3.30				134	96											65800{6710}	4200－38
3.60				158	108											67000{6832}	4200－50
3.93				184	121											67800{6914}	4200－63
4.20				208	133											68000{6934}	4200－75
4.35				218	138											68600{6995}	4200－80
4.85				258	158											69100{7046}	4200－100
5.47				308	183											69600{7097}	4200－125
5.06	120	112	75	100	84	25.5	2.55	10.5	8	5	4－M10×13	80	3	G1/8	66000 {6730}	89000{9076}	6600－16	FB120 FBA120 FBB120 FFC120 FFCA120 FT120 FTP120 FCQ120 FC120	FSA120 FSD120
5.17				106	87											91000{9279}	6600－19
5.42				118	93											93900{9575}	6600－25
5.69				132	100											96100{9800}	6600－32
5.93				144	106											98200{10014}	6600－38
6.04				168	118											100600{10258}	6600－50
6.90				194	131											102400{10442}	6600－63
7.40				218	143											103400{10544}	6600－75
7.60				228	148											104100{10615}	6600－80
8.40				268	168											105400{10748}	6600－100
9.40				318	193											106500{10860}	6600－125
9.51	150	142	90	116	97	27.5	2.55	6	8	5	4－M10×13	100	3	G1/8	95400 {9728}	135000 {13766}	9500－19	FB150 FBA150 FBB150 FFC150 FFCA150 FT150 FTP150 FCQ150 FC150	FSA150 FSD150
9.90				128	103											139000 {14174}	9500－25
10.30				142	110											142000 {14480}	9500－32
10.70				154	116											143000 {14582}	9500－38
11.40				178	128											146000 {14888}	9500－50
12.20				204	141											148000 {15092}	9500－63
13.00				228	153											149000 {15194}	9500－75
13.30				238	158											150000 {15296}	9500－80
14.60				278	178											151000 {15398}	9500－100
16.10				328	203											152000 {15500}	9500－125
9.57	150	142	100	116	97	27.5	2.55	10.5	8	5	4－M10×13	100	3	G1/8	117800 {12012}	159500 {16261}	12000－19	FB150 FBA150 FBB150 FFC150 FFCA150 FT150 FTP150 FCQ150 FC150	FSA150 FSD150
9.96				128	103											166100 {16942}	12000－25
10.41				142	110											172200 {17555}	12000－32
10.81				154	116											176300 {17975}	12000－38
11.59				178	128											182500 {18614}	12000－50
11.88				204	141											187400 {19111}	12000－63
12.21				228	153											190800 {19455}	12000－75
12.43				238	158											192000 {19575}	12000－80
13.51				278	178											195800 {19962}	12000－100
15.14				328	203											199100 {20301}	12000－125
21.58	195	187	130	148	129	33.5	2.55	15	8	8	4－M12×16	120	2	G1/8	199100 {19525}	269870 {26465}	20000－19	FB195 FBA195 FBB195 FFC195 FFCA195 FT195 FC195 FCQ195	－
22.29				160	135											283830 {27834}	20000－25
23.12				174	142											297220 {29147}	20000－32
23.84				186	148											306810 {30087}	20000－38
25.26				210	160											322200 {31597}	20000－50
26.80				236	173											334030 {32757}	20000－63
28.22				260	185											334860 {32838}	20000－75
28.81				270	190											347310 {34059}	20000－80
31.19				310	210											358110 {35118}	20000－100
34.16				360	235											367940 {36082}	20000－125

关于此商品的常见问题 (FAQ)

氮气弹簧是否有安全装置？

该系列基本具有装置，OSAS/USAS/OPAS，使用安装装置，可以减少异常时受到伤害。

是否可以对氮气弹簧加工改造？

禁止对氮气弹簧进行分解、焊接、熔断、加热、改造。

氮气缸可否高温使用？

环境温度需为0～40℃，氮气弹簧表面温度不得超过80℃。

氮气弹簧安装方式？

根据客户模具设计需求，法兰有底槽固定型、上槽固定型、支承面固定型、横置型主要的四种类型可选用。
