圆线螺旋弹簧 -WL(40%压缩量)-【模具用标准零件】

型号：

重选

型号：

请确定型号

查看规格

预览

原价：

单价(未税)：

购买条件：

发货日：

基本信息

规格表

FAQ

产品概述

圆线螺旋弹簧是接受轴向压力的螺旋弹簧，通过压缩形变储能，从而提供缓冲回弹力。

WL圆线螺旋弹簧最大压缩比为自由长度*40%，弹簧常数是0.5N/mm~2.9N/mm。

米思米现有销售W*系列外径基准型圆线螺旋弹簧，NW*系列内径基准型圆线螺旋弹簧，以及WP系列长型圆线螺旋弹簧，可供客户选择。

产品特点

1. 应用范围广泛，模具，自动化生产线，以及直接使用于有缓冲回弹需求的产品中。
2. 米思米W*系列外径基准型圆线螺旋弹簧材质为SWP琴钢丝，提供稳定的负载，耐久的寿命。
3. 符合升级后的RoHS2.0 十项物质环保标准。 ROHS图标

规格概述

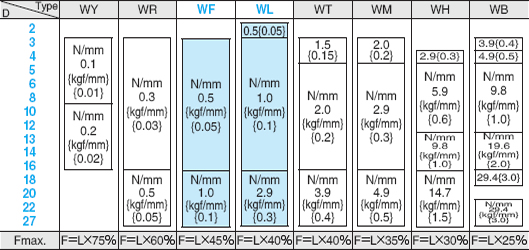

WL:Fmax.(容许压缩量)=L*40%

型号	外径D	自由长度Min	自由长度Max
WL	2	5	30
	3	5	40
	4	5	60
	5	5	70
	6	5	80
	8	10	80
	10	10	80
	12	10	80
	13	10	90
	14	15	90
	16	15	90
	18	20	100
	20	20	100
	22	20	100
	27	30	100

使用方法

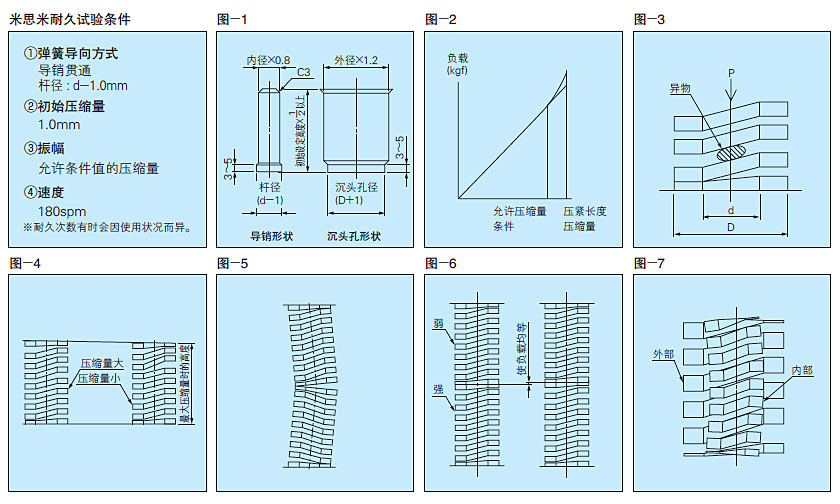

1.弹簧使用时一般建议使用导向，没有弹簧导向的条件下使用时，弹簧会发生纵弯曲和横弯曲等，弯曲的内侧会产生局部的高应力，导致过早折损。*一般来说，通过内径侧导承将导销自上而下贯通后使用最为理想。（如图-1）

2.务必保证在最大压缩量范围内使用弹簧，不能超行程使用。（如图-2）

3.弹簧必须在预压后方可使用。

4.弹簧使用环境注意清洁，避免异物，废料的混入，夹杂。（如图-3）

5.注意确认弹簧安装面的平行度，安装面平行度较差，会导致弹簧的横弯曲，弯曲的内侧应力局部高应力，导致最终折损。（如图-4）

6.弹簧串联，内外相套，横向使用，均会导致弹簧耐久性降低以及折损。（如图-567）

7.使用温度。
目录中记载的负载等数据实在常温(40℃以下)下测量的。一般建议螺旋弹簧使用环境温度不要超过80℃。超过80℃使用时，负载，耐久等各项性能指标将会大大下降。

螺旋弹簧使用方法

使用案例

导柱组件用	顶料组件用	圆珠笔用

圆线螺旋弹簧应用范围广泛。

相关产品

名称	圆线螺旋弹簧 -内径基准型-	圆线螺旋弹簧 -WT(40%压缩量)-	圆线螺旋弹簧 -WF(45%压缩量)-	压杆弹簧(长型)
型号	NWL/NWM	WT	WF	WP
照片

价格说明

1.划线价格为该商品标准销售价或曾经的销售价，并非原价。
2.非划线价格为商品的实时标价，成交价格根据商品促销、数量折扣或优惠券的使用情况存在差异，最终以下订时显示的价格为准。

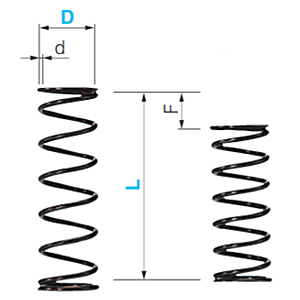

尺寸图

外径 D：Φ10以下，-0.5~0mm Φ12以上，-0.8~0mm 弹簧常数：±10%	WL弹簧常数: 0.5N/mm~2.9N/mm(0.05kgf/mm~0.3kgf/mm)
自由长度L：50以下 ±1.5mm 55以上 ±2mm 绕卷方向：右绕圈数（参考值）：压紧长度÷线径-1。批次不同圈数会有差别，仅参考。有效圈数（参考值）：总圈数-2。

规格表

d	压紧长度	F	负载	型式
		max.	N{kgf}	型式
			max.	Type D－L
0.2	1.7	2	0.98{0.1}	WL2－	5*
0.26	5.2	4	2.0 {0.2}		10*
0.26	5.2	6	2.9 {0.3}		15*
0.29	9	8	3.9 {0.4}		20*
0.29	9	10	4.9 {0.5}		25*
0.3	10.8	12	5.9 {0.6}		30*
0.3	2.1	2	2.0 {0.2}	WL3－	5*
0.35	3.9	4	3.9 {0.4}		10*
0.4	6.5	6	5.9 {0.6}		15*
0.4	6.5	8	7.8 {0.8}		20*
0.45	13	10	9.8 {1.0}		25*
0.45	13	12	11.8 {1.2}		30*
0.45	13	14	13.7 {1.4}		35*
0.5	21	16	15.7 {1.6}		40*
0.35	2.1	2	2.0 {0.2}	WL4－	5*
0.45	5	4	3.9 {0.4}		10*
0.45	5	6	5.9 {0.6}		15*
0.5	9	8	7.8 {0.8}		20
0.5	9	10	9.8 {1.0}		25
0.55	13.9	12	11.8 {1.2}		30
0.55	13.9	14	13.7 {1.4}		35
0.6	21.6	16	15.7 {1.6}		40
0.6	21.6	18	17.7 {1.8}		45
0.6	21.6	20	19.6 {2.0}		50
0.6	21.6	22	21.6 {2.2}		55
0.65	33	24	23.5 {2.4}		60
0.4	2.3	2	2.0 {0.2}	WL5－	5*
0.45	3.4	4	3.9 {0.4}		10*
0.5	5	6	5.9 {0.6}		15*
0.55	7.7	8	7.8 {0.8}		20
0.6	10.8	10	9.8 {1.0}		25
0.6	10.8	12	11.8 {1.2}		30
0.65	15.6	14	13.7 {1.4}		35
0.65	15.6	16	15.7 {1.6}		40
0.7	20	18	17.7 {1.8}		45
0.7	20	20	19.6 {2.0}		50
0.7	23.1	22	21.6 {2.2}		55
0.75	33	24	23.5 {2.4}		60
0.75	32.3	26	25.5 {2.6}		65
0.75	32.3	28	27.5 {2.8}		70
0.45	2.5	2	2.0 {0.2}	WL6－	5*
0.55	4.7	4	3.9 {0.4}		10
0.55	4.7	6	5.9 {0.6}		15
0.65	9	8	7.8 {0.8}		20
0.65	9	10	9.8 {1.0}		25
0.7	13.7	12	11.8 {1.2}		30
0.7	13.7	14	13.7 {1.4}		35
0.7	13.7	16	15.7 {1.6}		40
0.75	18.9	18	17.7 {1.8}		45
0.75	18.9	20	19.6 {2.0}		50
0.75	18.9	22	21.6 {2.2}		55
0.8	26.4	24	23.5 {2.4}		60
0.8	26.4	26	25.5 {2.6}		65
0.85	30.6	28	27.5 {2.8}		70
0.85	34.9	32	31.4 {3.2}		80

d	压紧长度	F	负载	型式
		max.	N{kgf}	型式
			max.	Type D－L
0.65	4.7	4	3.9{0.4}	WL8－	10
0.75	8.5	6	5.9{0.6}		15
0.75	8.5	8	7.8{0.8}		20
0.75	8.5	10	9.8{1.0}		25
0.8	11.2	12	11.8{1.2}		30
0.8	11.2	14	13.7{1.4}		35
0.8	11.2	16	15.7{1.6}		40
0.85	15.3	18	17.7{1.8}		45
0.85	15.3	20	19.6{2.0}		50
0.85	15.3	22	21.6{2.2}		55
0.9	19.4	24	23.5{2.4}		60
0.9	19.4	26	25.5{2.6}		65
1	31	28	27.5{2.8}		70
1	31	32	31.4{3.2}		80
0.75	5.3	4	3.9{0.4}	WL10－	10
0.8	6.4	6	5.9{0.6}		15
0.8	6.4	8	7.8{0.8}		20
0.9	10.8	10	9.8{1.0}		25
0.9	10.8	12	11.8{1.2}		30
0.9	10.8	14	13.7{1.4}		35
0.9	10.8	16	15.7{1.6}		40
1	17	18	17.7{1.8}		45
1	17	20	19.6{2.0}		50
1	17	22	21.6{2.2}		55
1	17	24	23.5{2.4}		60
1.1	24	26	25.5{2.6}		65
1.1	24	28	27.5{2.8}		70
1.1	24.2	32	31.4{3.2}		80
0.8	4.8	4	4.0{0.4}	WL12－	10
0.9	7.2	6	5.9{0.6}		15
0.9	7.2	8	7.8{0.8}		20
0.9	7.2	10	9.8{1.0}		25
1	10.5	12	11.8{1.2}		30
1	10.5	14	13.7{1.4}		35
1	10.5	16	15.7{1.6}		40
1.1	15.4	18	17.7{1.8}		45
1.1	15.4	20	19.6{2.0}		50
1.1	15.4	22	21.6{2.2}		55
1.2	22.8	24	23.5{2.4}		60
1.2	22.8	26	25.5{2.6}		65
1.2	22.8	28	27.5{2.8}		70
1.3	34.5	32	31.4{3.2}		80
0.85	5.1	4	4.0{0.4}	WL13－	10
0.9	6.3	6	5.9{0.6}		15
1	8.7	8	7.8{0.8}		20
1	8.7	10	9.8{1.0}		25
1.1	13.2	12	11.8{1.2}		30
1.1	13.2	14	13.7{1.4}		35
1.1	13.2	16	15.7{1.6}		40
1.1	13.2	18	17.7{1.8}		45
1.1	13.2	20	19.6{2.0}		50
1.1	13.2	22	21.6{2.2}		55
1.1	13.2	24	23.5{2.4}		60
1.2	18.6	26	25.5{2.6}		65
1.2	18.6	28	27.5{2.8}		70
1.4	37.8	32	31.4{3.2}		80
1.4	37.8	36	35.3{3.6}		90
1	7.5	6	5.9{0.6}	WL14－	15
1	7.5	8	7.8{0.8}		20
1	7.5	10	9.8{1.0}		25
1.1	11	12	11.8{1.2}		30
1.1	11	14	13.7{1.4}		35
1.1	11	16	15.7{1.6}		40
1.2	15.6	18	17.7{1.8}		45
1.2	15.6	20	19.6{2.0}		50
1.2	15.6	22	21.6{2.2}		55
1.2	15.6	24	23.5{2.4}		60
1.3	22.1	26	25.5{2.6}		65
1.3	22.1	28	27.5{2.8}		70
1.3	22.1	32	31.4{3.2}		80
1.5	43.5	36	35.3{3.6}		90

d	压紧长度	F	负载	型式
		max.	N{kgf}	型式
			max.	Type D－L
1.1	8.2	6	5.9{ 0.6}	WL16－	15
1.1	8.2	8	7.8{ 0.8}		20
1.2	10	10	9.8{ 1.0}		25
1.2	10	12	11.8{ 1.2}		30
1.2	10	14	13.7{ 1.4}		35
1.2	10	16	15.7{ 1.6}		40
1.4	21	18	17.7{ 1.8}		45
1.4	21	20	19.6{ 2.0}		50
1.4	21	22	21.6{ 2.2}		55
1.4	21	24	23.5{ 2.4}		60
1.5	29.7	26	25.5{ 2.6}		65
1.5	29.7	28	27.5{ 2.8}		70
1.5	29.7	32	31.4{ 3.2}		80
1.6	40	36	35.3{ 3.6}		90
1.5	10	8	23.5{ 2.4}	WL18－	20
1.6	12	10	29.4{ 3.0}		25
1.6	12	12	35.3{ 3.6}		30
1.7	16.2	14	41.2{ 4.2}		35
1.7	16.2	16	47.1{ 4.8}		40
1.8	19.8	18	53.0{ 5.4}		45
1.8	19.8	20	58.8{ 6.0}		50
1.8	19.8	22	64.7{ 6.6}		55
1.8	19.8	24	70.6{ 7.2}		60
2	32	26	76.5{ 7.8}		65
2	32	28	82.4{ 8.4}		70
2	32	32	94.1{ 9.6}		80
2.2	43	36	105.9{10.8}		90
2.2	43	40	117.7{12.0}		100
1.6	10.4	8	23.5{ 2.4}	WL20－	20
1.6	10.4	10	29.4{ 3.0}		25
1.7	12.8	12	35.3{ 3.6}		30
1.7	12.8	14	41.2{ 4.2}		35
1.8	15.8	16	47.1{ 4.8}		40
1.8	15.8	18	53.0{ 5.4}		45
1.8	15.8	20	58.8{ 6.0}		50
1.8	15.8	22	64.7{ 6.6}		55
2	24	24	70.6{ 7.2}		60
2	24	26	76.5{ 7.8}		65
2	24	28	82.4{ 8.4}		70
2.2	37.4	32	94.1{ 9.6}		80
2.2	37.4	36	105.9{10.8}		90
2.2	37.4	40	117.7{12.0}		100
1.7	10.8	8	23.5{ 2.4}	WL22－	20
1.8	13.3	10	29.4{ 3.0}		25
1.8	13.3	12	35.3{ 3.6}		30
1.8	13.3	14	41.2{ 4.2}		35
2	20	16	47.1{ 4.8}		40
2	20	18	53.0{ 5.4}		45
2	20	20	58.8{ 6.0}		50
2	20	22	64.7{ 6.6}		55
2.2	28.6	24	70.6{ 7.2}		60
2.2	28.6	26	76.5{ 7.8}		65
2.2	28.6	28	82.4{ 8.4}		70
2.2	28.6	32	94.1{ 9.6}		80
2.3	34.5	36	105.9{10.8}		90
2.3	34.5	40	117.7{12.0}		100
2.1	14	12	35.3{ 3.6}	WL27－	30
2.1	14	14	41.2{ 4.2}		35
2.3	19	16	47.1{ 4.8}		40
2.3	19	18	53.0{ 5.4}		45
2.3	19	20	58.8{ 6.0}		50
2.3	19	22	64.7{ 6.6}		55
2.5	28	24	70.6{ 7.2}		60
2.5	28	26	76.5{ 7.8}		65
2.6	34.5	28	82.4{ 8.4}		70
2.6	34.5	32	94.1{ 9.6}		80
2.8	46.7	36	105.9{10.8}		90
2.8	46.7	40	117.7{12.0}		100

关于此商品的常见问题 (FAQ)

如何进行弹簧选型？

根据所需弹簧的承载力，使用压缩量，以及安装孔位的空间限制，综合进行选择。
（负载=弹簧常数*压缩量，弹簧常数，弹簧内外径，自由长度，以及最大压缩量详见米思米目录）

米思米圆线螺旋弹簧是否耐高温？

米思米圆线螺旋弹簧正常使用环境温度应为80℃以下。在超过环境温度的条件下使用时，
弹簧性能将会大幅度地下降，或过早折损。
