产品概述

圆线螺旋弹簧是接受轴向压力的螺旋弹簧，通过压缩形变储能，从而提供缓冲回弹力。

WR圆线螺旋弹簧最大压缩比为自由长度*60%，弹簧常数是0.3N/mm~0.5N/m。

米思米现有销售W*系列外径基准型圆线螺旋弹簧，NW*系列内径基准型圆线螺旋弹簧，
以及WP系列长型圆线螺旋弹簧，可供客户选择。

产品特点

1. 应用范围广泛，模具，自动化生产线，以及直接使用于有缓冲回弹需求的产品中。
2. 米思米W*系列外径基准型圆线螺旋弹簧材质为SWP琴钢丝，提供稳定的负载，耐久的寿命。
3. 符合升级后的RoHS2.0 十项物质环保标准。 ROHS图标

规格概述

WR:Fmax.(容许压缩量)=L*60%

型号	外径D	自由长度Min	自由长度Max
WR	3	5	40
	4	5	75
	5	5	70
	6	5	80
	8	10	80
	10	10	80
	12	10	80
	13	10	90
	14	15	90
	16	15	90
	18	20	80
	20	20	80
	22	20	80
	27	30	80

使用方法

1.弹簧使用时一般建议使用导向，没有弹簧导向的条件下使用时，弹簧会发生纵弯曲和横弯曲等，弯曲的内侧会产生局部的高应力，
导致过早折损。 *一般来说，通过内径侧导承将导销自上而下贯通后使用最为理想。（如图-1）

2.务必保证在最大压缩量范围内使用弹簧，不能超行程使用。（如图-2）

3.弹簧必须在预压后方可使用。

4.弹簧使用环境注意清洁，避免异物，废料的混入，夹杂。（如图-3）

5.注意确认弹簧安装面的平行度，安装面平行度较差，会导致弹簧的横弯曲，弯曲的内侧应力局部高应力，导致最终折损。
（如图-4）

6.弹簧串联，内外相套，横向使用，均会导致弹簧耐久性降低以及折损。（如图-567）

7.使用温度。
目录中记载的负载等数据实在常温(40℃以下)下测量的。一般建议螺旋弹簧使用环境温度不要超过80℃。超过80℃使用.
负载，耐久等各项性能指标将会大大下降。

使用案例

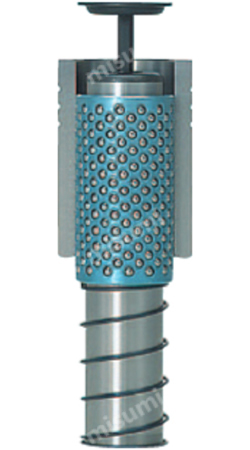

导柱组件用

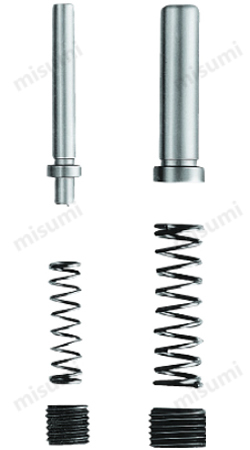

浮料组件用

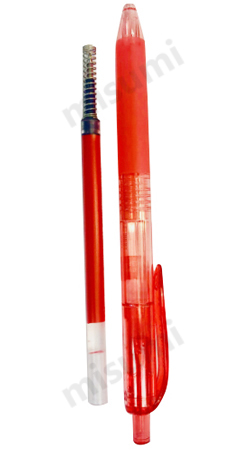

圆珠笔用

圆线螺旋弹簧应用范围广泛。

相关产品

圆线螺旋弹簧 -内径基准型-
NWL/NWM

圆线螺旋弹簧 -WY(75%压缩量)-
WY

圆线螺旋弹簧 -WF(45%压缩量)-
WF

压杆弹簧(长型)
WP

价格说明

1.划线价格为该商品标准销售价或曾经的销售价，并非原价。
2.非划线价格为商品的实时标价，成交价格根据商品促销、数量折扣或优惠券的使用情况存在差异，最终以下订时显示的价格为准。

尺寸图


外径 D：Φ10以下，-0.5~0mm Φ12以上，-0.8~0mm 弹簧常数：±10% 自由长度L: 50以下 ±1.5mm 55以上 ±2.5mm 绕卷方向：右绕圈数（参考值）：压紧长度÷线径-1。批次不同圈数会有差别，仅参考。有效圈数（参考值）：总圈数-2。	WR弹簧常数: 0.3N/mm~0.5N/mm(0.03kgf/mm~0.05kgf/mm)

规格表

d	压紧长度	F max.	负载 N{kgf} max.	型式
d	压紧长度	F max.	负载 N{kgf} max.	Type D－L
0.23	1.8	3	0.9{0.09}	WR3－	5
0.25	2.3	6	1.8{0.18}		10
0.3	4.8	9	2.6{0.27}		15
0.3	4.8	12	3.5{0.36}		20
0.32	6.8	15	4.4{0.45}		25
0.32	6.8	18	5.3{0.54}		30
0.35	11.5	21	6.2{0.63}		35
0.35	11.5	24	7.1{0.72}		40
0.26	1.6	3	0.9{0.09}	WR4－	5
0.29	2.2	6	1.8{0.18}		10
0.32	3.2	9	2.6{0.27}		15
0.38	6.5	12	3.5{0.36}		20
0.38	6.5	15	4.4{0.45}		25
0.4	8.4	18	5.3{0.54}		30
0.4	8.4	21	6.2{0.63}		35
0.45	15	24	7.1{0.72}		40
0.45	15	27	7.9{0.81}		45
0.45	15	30	8.8{0.9 }		50
0.45	15	33	9.7{0.99}		55
0.5	23.5	36	10.6{1.08}		60
0.5	25	39	11.5{1.17}		65
0.5	25	42	12.4{1.26}		70
0.3	1.6	3	0.9{0.09}	WR5－	5
0.35	1.6	6	1.8{0.18}		10
0.35	2.8	9	2.6{0.27}		15
0.4	4.8	12	3.5{0.36}		20
0.45	8	15	4.4{0.45}		25
0.45	8	18	5.3{0.54}		30
0.5	12.5	21	6.2{0.63}		35
0.5	12.5	24	7.1{0.72}		40
0.55	17.6	27	7.9{0.81}		45
0.55	18	30	8.8{0.9 }		50
0.55	20	33	9.7{0.99}		55
0.55	20	36	10.6{1.08}		60
0.55	20.9	39	11.5{1.2 }		65
0.55	20.9	42	12.4{1.3 }		70
0.32	1.6	3	0.9{0.09}	WR6－	5
0.4	3.2	6	1.8{0.18}		10
0.4	3.2	9	2.6{0.27}		15
0.5	7.5	12	3.5{0.36}		20
0.5	7.5	15	4.4{0.45}		25
0.5	7.5	18	5.3{0.54}		30
0.55	11.5	21	6.2{0.63}		35
0.55	11.5	24	7.1{0.72}		40
0.6	17.4	27	7.9{0.81}		45
0.6	17.4	30	8.8{0.9 }		50
0.6	17.4	33	9.7{0.99}		55
0.6	17.4	36	10.6{1.08}		60
0.6	17.4	39	11.5{1.17}		65
0.6	17.4	42	12.4{1.26}		70
0.65	27.3	48	14.1{1.4 }		80
0.45	2.7	6	1.8{0.18}	WR8－	10
0.5	4	9	2.6{0.27}		15
0.5	4	12	3.5{0.36}		20
0.55	5.8	15	4.4{0.45}		25
0.6	8.4	18	5.3{0.54}		30
0.6	8.4	21	6.2{0.63}		35
0.6	8.4	24	7.1{0.72}		40
0.7	16	27	7.9{0.81}		45
0.7	16	30	8.8{0.9 }		50
0.7	16	33	9.7{0.99}		55
0.7	16	36	10.6{1.08}		60
0.7	16	39	11.5{1.17}		65
0.7	16	42	12.4{1.26}		70
0.75	22.9	48	14.1{1.4 }		80

d	压紧长度	F max.	负载 N{kgf} max.	型式
d	压紧长度	F max.	负载 N{kgf} max.	Type D－L
0.55	3.6	6	1.8{0.18}	WR10－	10
0.6	4.8	9	2.6{0.27}		15
0.65	6.5	12	3.5{0.36}		20
0.65	6.5	15	4.4{0.45}		25
0.7	8.8	18	5.3{0.54}		30
0.7	8.8	21	6.2{0.63}		35
0.7	8.8	24	7.1{0.72}		40
0.8	16	27	7.9{0.81}		45
0.8	16	30	8.8{0.9 }		50
0.8	16	33	9.7{0.99}		55
0.85	21	36	10.6{1.08}		60
0.85	21	39	11.5{1.17}		65
0.85	21	42	12.4{1.26}		70
0.9	28.8	48	14.1{1.4 }		80
0.6	3.6	6	1.8{0.18}	WR12－	10
0.65	4.6	9	2.6{0.27}		15
0.65	4.6	12	3.5{0.36}		20
0.7	6	15	4.4{0.45}		25
0.7	6	18	5.3{0.54}		30
0.7	6	21	6.2{0.63}		35
0.8	10.4	24	7.1{0.72}		40
0.8	10.4	27	7.9{0.81}		45
0.9	17.1	30	8.8{0.9 }		50
0.9	17.1	33	9.7{0.99}		55
0.9	17.1	36	10.6{1.08}		60
0.9	17.1	39	11.5{1.17}		65
0.9	17.1	42	12.4{1.26}		70
1.0	28	48	14.1{1.4 }		80
0.6	3.2	6	1.8{0.18}	WR13－	10
0.7	4.9	9	2.6{0.27}		15
0.7	4.9	12	3.5{0.36}		20
0.8	8.4	15	4.4{0.45}		25
0.8	8.4	18	5.3{0.54}		30
0.8	8.4	21	6.2{0.63}		35
0.9	13.5	24	7.1{0.72}		40
0.9	13.5	27	7.9{0.81}		45
0.9	13.5	30	8.8{0.9 }		50
0.9	13.5	33	9.7{0.99}		55
1.0	22	36	10.6{1.08}		60
1.0	22	39	11.5{1.17}		65
1.0	22	42	12.4{1.26}		70
1.0	22	48	14.1{1.4 }		80
1.0	22	54	15.9{1.62}		90
0.7	4.6	9	2.6{0.27}	WR14－	15
0.75	5.6	12	3.5{0.36}		20
0.8	7.2	15	4.4{0.45}		25
0.8	7.2	18	5.3{0.54}		30
0.8	7.2	21	6.2{0.63}		35
0.9	11.3	24	7.1{0.72}		40
0.9	11.3	27	7.9{0.81}		45
0.9	11.3	30	8.8{0.9 }		50
1.0	18	33	9.7{0.99}		55
1.0	18	36	10.6{1.08}		60
1.0	18	39	11.5{1.17}		65
1.0	18	42	12.4{1.26}		70
1.1	28.6	48	14.1{1.4 }		80
1.1	28.6	54	15.9{1.62}		90

d	压紧长度	F max.	负载 N{kgf} max.	型式
d	压紧长度	F max.	负载 N{kgf} max.	Type D－L
0.75	4.5	9	2.6{0.27}	WR16－	15
0.8	5.6	12	3.5{0.36}		20
0.9	8	15	4.4{0.45}		25
0.9	8	18	5.3{0.54}		30
0.9	8	21	6.2{0.63}		35
1.0	13	24	7.1{0.72}		40
1.0	13	27	7.9{0.81}		45
1.0	13	30	8.8{0.9 }		50
1.0	13	33	9.7{0.99}		55
1.1	20	36	10.6{1.08}		60
1.1	20	39	11.5{1.17}		65
1.1	20	42	12.4{1.26}		70
1.1	20	48	14.1{1.4 }		80
1.2	28.8	54	15.9{1.62}		90
1.0	7	12	5.8{0.6 }	WR18－	20
1.0	7	15	7.4{0.75}		25
1.1	9.9	18	8.8{0.9 }		30
1.1	9.9	21	10.3{1.05}		35
1.2	14.4	24	11.8{1.2 }		40
1.2	14.4	27	13.2{1.35}		45
1.2	14.4	30	14.7{1.5 }		50
1.3	19.5	33	16.2{1.65}		55
1.3	19.5	36	17.7{1.8 }		60
1.3	19.5	39	19.1{1.95}		65
1.3	19.5	42	20.6{2.1 }		70
1.4	27.3	48	23.5{2.4 }		80
1.0	6	12	5.8{0.6 }	WR20－	20
1.1	8.3	15	7.4{0.75}		25
1.1	8.3	18	8.8{0.9 }		30
1.2	10.8	21	10.3{1.05}		35
1.2	10.8	24	11.8{1.2 }		40
1.2	10.8	27	13.2{1.35}		45
1.3	15	30	14.7{1.5 }		50
1.3	15	33	16.2{1.65}		55
1.3	15	36	17.7{1.8 }		60
1.3	15	39	19.1{1.95}		65
1.4	21	42	20.6{2.1 }		70
1.4	21	48	23.5{2.4 }		80
1.1	6.9	12	5.9{0.6 }	WR22－	20
1.2	9	15	7.4{0.75}		25
1.2	9	18	8.8{0.9 }		30
1.3	12.4	21	10.3{1.05}		35
1.3	12.4	24	11.8{1.2 }		40
1.3	12.4	27	13.2{1.35}		45
1.4	16.1	30	14.7{1.5 }		50
1.4	16.1	33	16.2{1.65}		55
1.4	16.1	36	17.7{1.8 }		60
1.5	22.5	39	19.1{1.95}		65
1.5	22.5	42	20.6{2.1 }		70
1.5	22.5	48	23.5{2.4 }		80
1.3	8.5	18	8.8{0.9 }	WR27－	30
1.4	10.5	21	10.3{1.05}		35
1.4	10.5	24	11.8{1.2 }		40
1.4	10.5	27	13.2{1.35}		45
1.6	17.6	30	14.7{1.5 }		50
1.6	17.6	33	16.2{1.65}		55
1.6	17.6	36	17.7{1.8 }		60
1.7	22.1	39	19.1{1.95}		65
1.7	22.1	42	20.6{2.1 }		70
1.7	22.1	48	23.5{2.4 }		80
