模架用钢球导柱组件 -装卸型-

型号：

重选

型号：

请确定型号

查看规格

预览

原价：

单价(未税)：

购买条件：

发货日：

基本信息

规格表

FAQ

产品概述

模架用导柱组件，顾名思义是安装在冲压模具的模架上，起模具外导向作用。
该产品为组装品，整套产品由导柱，导套，衬套和弹簧组成。
装卸型与压入型导柱组件不同，是通过法兰部的安装来固定导柱。
产品图片，18年冲压目录P939页

产品特点

1.装卸型模架用导柱组件与压入型导柱组件不同，是通过法兰部的安装来固定导柱。
2.各单品（包括：导柱，导套，衬套，弹簧）的尺寸和种类可根据客户的要求任意选定。
3.为防止模具使用中衬套飞出，有可动挡块，固定挡块供您选择。
4.符合升级后的RoHS2.0 十项物质环保标准。

使用案例

模架用钢球导柱组件的安装及拆卸方式说明
导柱组件的安装方法，18年冲压目录P932页

相关产品

尺寸图

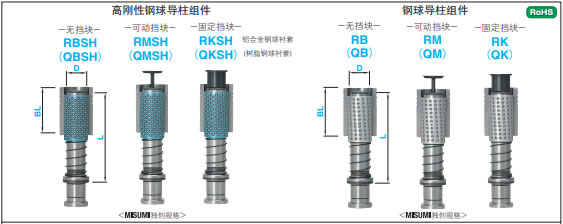

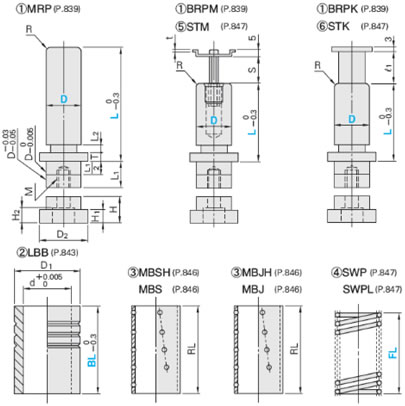

产品结构图

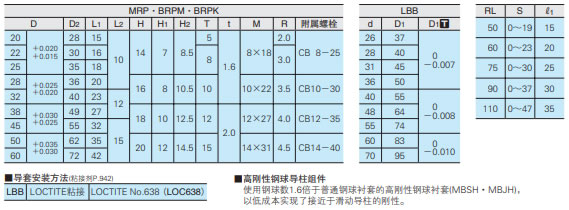

产品尺寸图

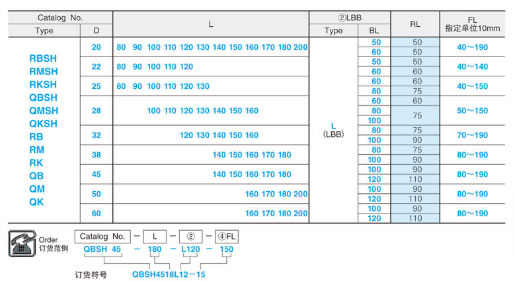

规格表

型式		L												②LBB		RL	FL 指定单位 10mm
Type	D													Type	BL
RBSH RMSH RKSH QBSH QMSH QKSH RB RM RK QB QM QK	20	80	90	100	110	120	130	140	150	160	170	180	200	L （LBB）	50	50	40～190
															60	50
	22	80	90	100	110	120									50	50	40～140
															60	60
	25	80	90	100	110	120	130								60	60	40～150
															80	75
	28			100	110	120	130	140	150	160					60	60	50～150
															80	75
															100	75
	32					120	130	140	150	160					80	75	70～190
															100	90
	38							140	150	160	170	180			80	75	80～190
															100	90
	45							140	150	160	170	180			100	90	80～190
															120	110
	50									160	170	180	200		100	90	80～190
															120	110
	60									160	170	180	200		100	90	80～190
