产品概述
冲压18年目录第901页上的产品图
卸料板导柱 -肩型-油槽型-是一款通过尾部挂台来固定的导柱。
产品的一端预留了油槽,使用前需在油槽内涂上润滑油。
油槽的数量和产品的直径及长度有关,详见规格图。
卸料板导柱 -肩型-油槽型可以和任意一款自润滑卸料板导套配合使用。
产品特点
1.油润滑型是通过在油槽内涂抹润滑油,配合卸料板自润滑导套,以确保产品使用时润滑效果。
2.该产品有各种规格的长度和直径可供选择。
尺寸图

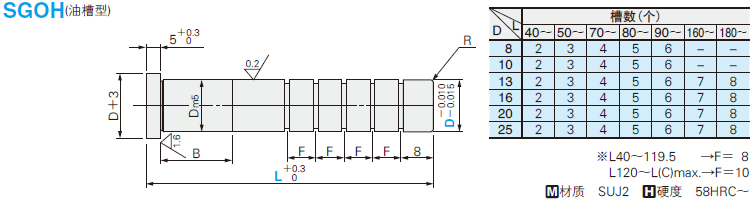

产品尺寸图
冲压18年目录第901页上的产品尺寸图
使用方法
卸料板导柱的安装
冲压18年目录第901页上的产品规格概述

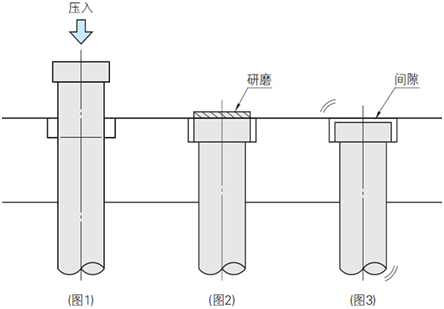

1.肩型导柱是将滑动部作为导入部分进行压入的,因此很少产生压入偏差,易于保持垂直度。(图1)
2.压入后,对超出板面的肩部进行研磨,使其与板面处于同一平面。(图2)(TG、VG系列肩厚度公差为4.95~5.00,因此可通过沉头孔调整深度。
SGPH、SGOH则可通过追加工TKC提高肩部的厚度公差。)
3.若肩部位置产生了间隙,那么使用时极小的摇动便会对垂直度产生不利的影响。(图3)
使用案例

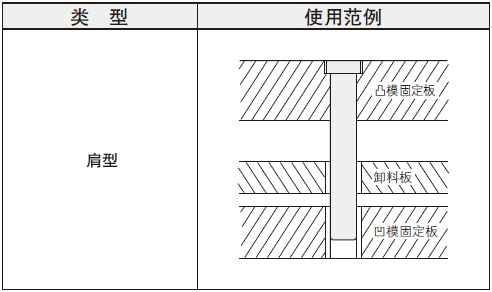

卸料板导柱 -肩型・油槽型的使用案例
冲压18年目录第899页上的使用案例

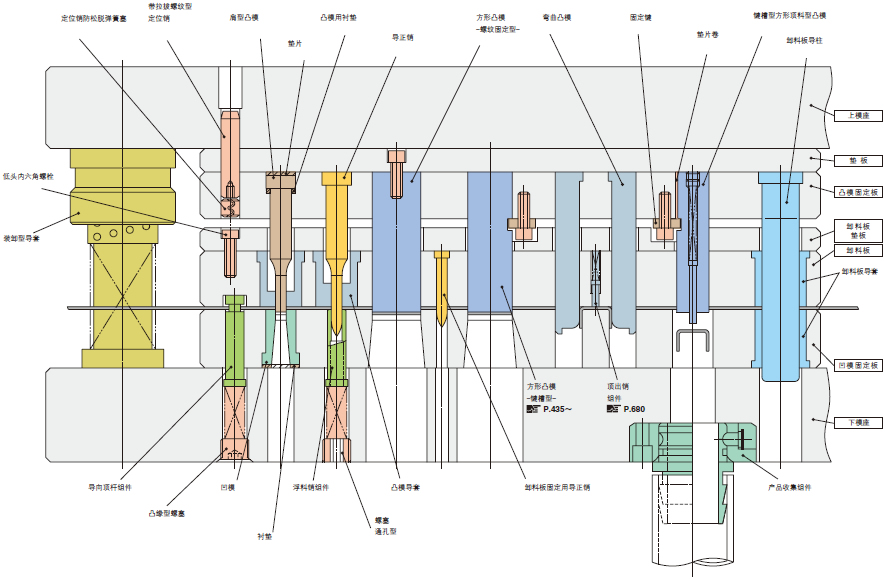

冲压18年目录最开始的使用示意图
相关产品
卸料板导柱 -肩型・油槽型:高刚性卸料板导柱 -协料板固定型,卸料板导套 -自润滑型,卸料板导套 -铜合金自润滑型
名称高刚性卸料板导柱
-卸料板固定型
卸料板导套
-自润滑型
卸料板导套
-铜合金自润滑型
型号SGPWHSGHZSGFZ
照片高刚性卸料板导柱-卸料板固定型卸料板导套-自润滑型卸料板导套-铜合金自润滑型

规格表
Dm5RB型式L
TypeD
80.012110SGOH8405060
0.0067080
1013104050607080
90100
130.0151.5161340506070
0.0078090100
110120
16201650607080
90100110120
130140
200.0172252060708090100
0.008110120
130140
252825708090100
110120
130140

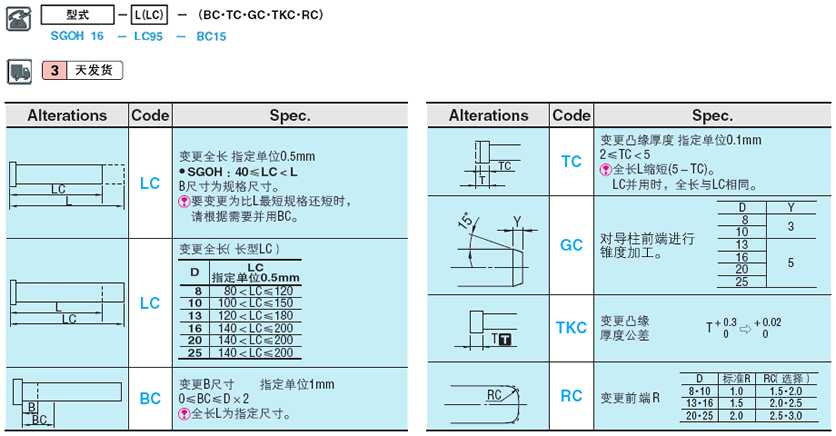

追加工

卸料板导柱 -肩型・油槽型-:相关图像


关于此商品的常见问题 (FAQ)
油槽型的卸料板导柱可以和哪些导套配合使用?
油槽型卸料板导柱可以和任意自润滑导套配合。
但无法和油润滑导套以及含钢球衬套或者衬套一体型的导套使用。
润滑油需要用哪种牌号?哪里可以买到?
所有油润滑型的导柱和导套所使用到的润滑油都没有品牌指定,市面上的常用的润滑油品牌都可以使用。
